ইনফ্রারেড বিজিএ রিওয়ার্ক স্টেশন

কীবোর্ড ক্যামেরা বিজিএ রিওয়ার্ক মেশিন

1. কীবোর্ড ক্যামেরা বিজিএ রিওয়ার্ক মেশিনের প্রয়োগ

কম্পিউটারের মাদারবোর্ড, স্মার্ট ফোন, ল্যাপটপ, ম্যাকবুক লজিক বোর্ড, ডিজিটাল ক্যামেরা, এয়ার কন্ডিশনার, টিভি এবং চিকিৎসা শিল্প, যোগাযোগ শিল্প, অটোমোবাইল শিল্প ইত্যাদির অন্যান্য ইলেকট্রনিক যন্ত্রপাতি।

বিভিন্ন ধরণের চিপগুলির জন্য উপযুক্ত: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED চিপ।

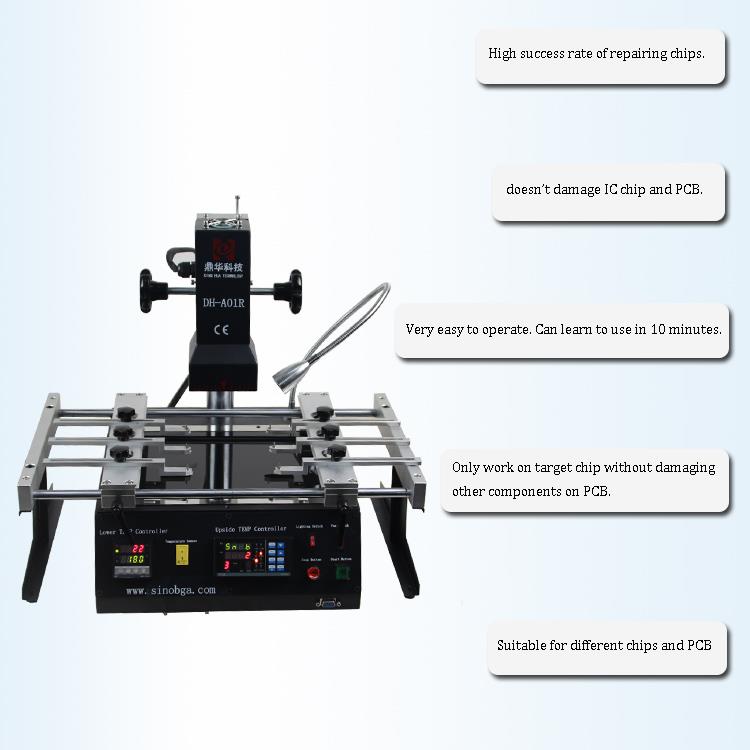

2. কীবোর্ড ক্যামেরা বিজিএ রিওয়ার্ক মেশিনের পণ্য বৈশিষ্ট্য

(1) সুনির্দিষ্ট তাপমাত্রা নিয়ন্ত্রণ।

(2) চিপ মেরামতের উচ্চ সাফল্যের হার।

(3) দুটি ইনফ্রারেড গরম করার জায়গা ধীরে ধীরে তাপমাত্রা বাড়ায়।

(4) চিপ এবং PCB এর কোন ক্ষতি নেই।

(5) CE সার্টিফিকেশন নিশ্চিত।

(6) সাউন্ড হিন্ট সিস্টেম: অপারেটর প্রস্তুত করার জন্য গরম করার 5s-10 আগে ভয়েস রিমাইন্ডার আছে।

(7) ভি-গ্রুভ পিসিবি দ্রুত, সুবিধাজনক এবং সঠিক অবস্থানের জন্য কাজ করে, যা সমস্ত ধরণের পিসিবি বোর্ড অব পজিশনিং পূরণ করতে পারে।

(8) ভি-গ্রুভ পিসিবি দ্রুত, সুবিধাজনক এবং সঠিক অবস্থানের জন্য কাজ করে, যা সমস্ত ধরণের পিসিবি বোর্ড অব পজিশনিং পূরণ করতে পারে।

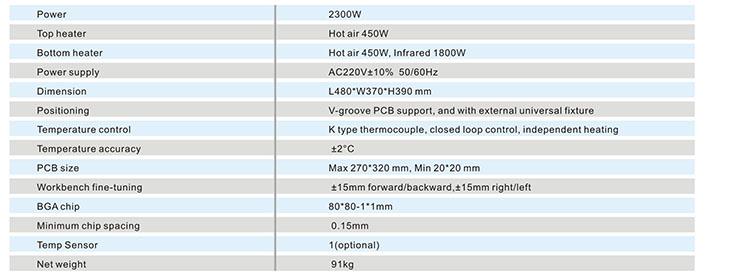

3. কীবোর্ড ক্যামেরা বিজিএ রিওয়ার্ক মেশিনের স্পেসিফিকেশন

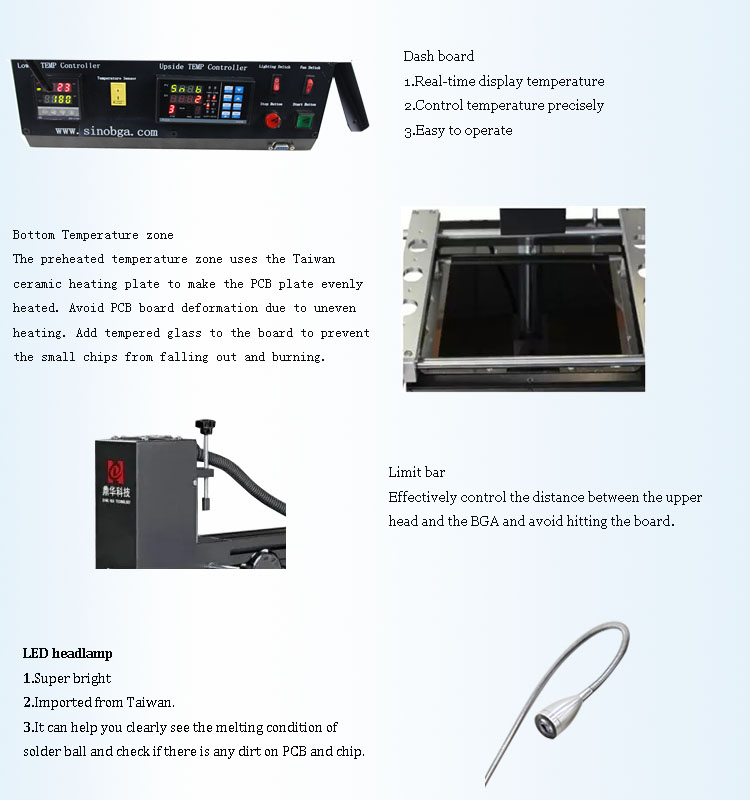

4. কীবোর্ড ক্যামেরা বিজিএ রিওয়ার্ক মেশিনের বিশদ বিবরণ

1. দুটি ইনফ্রারেড হিটিং জোন;

2. LED হেডল্যাম্প;

3. ড্যাশ বোর্ড অপারেটিং;

4. সীমা বার।

5. কীবোর্ড ক্যামেরা বিজিএ রিওয়ার্ক মেশিনের সার্টিফিকেট

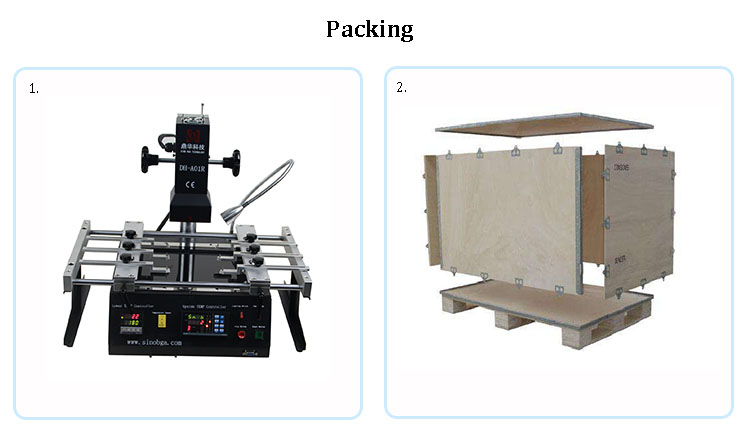

6. কীবোর্ড ক্যামেরা বিজিএ রিওয়ার্ক মেশিনের প্যাকিং ও চালান

7. সম্পর্কিত জ্ঞান

বিজিএ প্যাকেজিং প্রক্রিয়া

1990-এর দশকে, ইন্টিগ্রেশন প্রযুক্তির অগ্রগতি, সরঞ্জামের উন্নতি এবং গভীর সাবমাইক্রন প্রযুক্তির ব্যবহার। আল্ট্রা ডিপ সাবমিক্রন ইন্টিগ্রেটেড সার্কিট নির্ভরযোগ্যতা একের পর এক আবির্ভূত হয়েছে, সিলিকন একক চিপ ইন্টিগ্রেশন ক্রমাগত উন্নতির ডিগ্রি হিসাবে, ইন্টিগ্রেটেড সার্কিট প্যাকেজিংয়ের প্রয়োজনীয়তাগুলি আরও কঠোর হয়ে উঠেছে,

I/O পিনের সংখ্যা নাটকীয়ভাবে বেড়েছে, এবং পাওয়ার খরচও বেড়েছে। উন্নয়নের প্রয়োজন মেটানোর জন্য, একটি নতুন ধরনের বল গ্রিড অ্যারে প্যাকেজ, সংক্ষেপে বিজিএ (বল গ্রিড অ্যারে প্যাকেজ) মূলে যুক্ত করা হয়েছে।

প্যাকেজ প্রকার।

(1) বিজিএ প্যাকেজের বৈশিষ্ট্য

একবার BGA আবির্ভূত হলে, এটি উচ্চ-ঘনত্ব, উচ্চ-কর্মক্ষমতা, বহু-কার্যকরী, এবং উচ্চ-I/O পিন প্যাকেজের জন্য সেরা পছন্দ হয়ে ওঠে যেমন CPU এবং উত্তর ও দক্ষিণ VLSI চিপগুলির জন্য

ব্রিজ। এর বৈশিষ্ট্যগুলি হল:

(1)যদিও I/O পিনের সংখ্যা বাড়ে, পিন পিচ QFP-এর থেকে অনেক বড়, যা সমাবেশের ফলন উন্নত করে;

(2) যদিও এর বিদ্যুত খরচ বৃদ্ধি পায়, BGA একটি নিয়ন্ত্রিত পতন চিপ পদ্ধতি দ্বারা নিয়ন্ত্রিত হতে পারে, সংক্ষেপে C4 ওয়েল্ডিং, যা এর ইলেক্ট্রোথার্মাল কর্মক্ষমতা উন্নত করতে পারে।

(3) শিল্পোন্নত উৎপাদনের জন্য উপযুক্ত। নিয়ন্ত্রিত সঙ্কুচিত চিপ সংযোগ C4 প্রযুক্তি।
