এসএমটি রিওয়ার্ক স্টেশন

স্বয়ংক্রিয় এসএমটি রিওয়ার্ক স্টেশন

সারফেস মাউন্ট ডিভাইস (SMD) অপসারণ, প্রতিস্থাপন এবং মেরামতের জন্য ইলেকট্রনিক মেরামত এবং উত্পাদনে ব্যবহৃত একটি মেশিন

মুদ্রিত সার্কিট বোর্ডের উপাদান (PCBs)। এটি সাধারণত একটি তাপমাত্রা-নিয়ন্ত্রিত গরম-বায়ু গরম করার উপাদান নিয়ে গঠিত

এবং একটি IR প্রিহিটিং এলাকা, সেইসাথে বিভিন্ন অ্যাপ্লিকেশনের জন্য বিভিন্ন অগ্রভাগ। SMT rework স্টেশন জন্য অপরিহার্য

এসএমডি উপাদান ব্যবহার করে এমন ইলেকট্রনিক ডিভাইস মেরামত এবং পুনরায় কাজ করা, যেমন স্মার্টফোন, ট্যাবলেট এবং ল্যাপটপ ইত্যাদি।

1. স্বয়ংক্রিয় আবেদন

সোল্ডার, রিবল, ডিসোল্ডারিং বিভিন্ন ধরণের চিপ: বিজিএ, পিজিএ, পিওপি, বিকিউএফপি, কিউএফএন, এসওটি 223, পিএলসিসি, টিকিউএফপি, টিডিএফএন, টিএসওপি,

PBGA, CPGA, LED চিপ।



2. লেজার অবস্থান SMT Rework স্টেশন পণ্য বৈশিষ্ট্য





লেজার অবস্থানের 3. স্পেসিফিকেশন

ক্ষমতা	5300W
শীর্ষ হিটার	গরম বাতাস 1200W
নিচের হিটার	গরম বাতাস 1200W.ইনফ্রারেড 2700W
পাওয়ার সাপ্লাই	AC220V±10% 50/60Hz
মাত্রা	L530*W670*H790 মিমি
পজিশনিং	V-খাঁজ PCB সমর্থন, এবং বহিরাগত সার্বজনীন ফিক্সচার সঙ্গে
তাপমাত্রা নিয়ন্ত্রণ	কে টাইপ থার্মোকল, বন্ধ লুপ নিয়ন্ত্রণ, স্বাধীন গরম
তাপমাত্রা নির্ভুলতা	±2 ডিগ্রী
পিসিবি আকার	সর্বোচ্চ 450*490 মিমি, সর্বনিম্ন 22*22 মিমি
ওয়ার্কবেঞ্চ ফাইন-টিউনিং	±15মিমি সামনে/পেছনে, ±15মিমি ডান/বাম
বিজিএচিপ	80*80-1*1 মিমি
ন্যূনতম চিপ ব্যবধান	0.15 মিমি
টেম্প সেন্সর	1 (ঐচ্ছিক)
নেট ওজন	70 কেজি

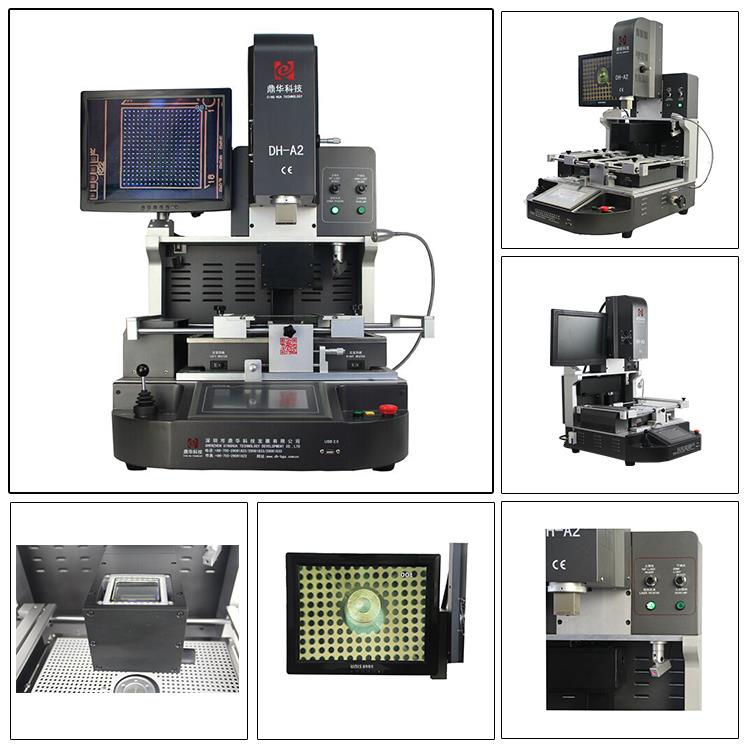

4. হট এয়ার এসএমটি রিওয়ার্ক স্টেশনের বিশদ বিবরণ



5. অপটিক্যাল সারিবদ্ধকরণের শংসাপত্র

UL, E-MARK, CCC, FCC, CE ROHS সার্টিফিকেট। ইতিমধ্যে, গুণমান সিস্টেম উন্নত এবং নিখুঁত করতে,

Dinghua ISO, GMP, FCCA, C-TPAT অন-সাইট অডিট সার্টিফিকেশন পাস করেছে।



6. সিসিডি ক্যামেরা ম্যাক্সের প্যাকিং ও চালান





7. জন্য চালানস্বয়ংক্রিয় MAX SMT রিওয়ার্ক স্টেশন স্প্লিট ভিশন

ডিএইচএল/টিএনটি/ফেডেক্স। আপনি অন্য শিপিং মেয়াদ চান, আমাদের বলুন. আমরা আপনাকে সমর্থন করব।



8. অর্থপ্রদানের শর্তাবলী

ব্যাঙ্ক ট্রান্সফার, ওয়েস্টার্ন ইউনিয়ন, ক্রেডিট কার্ড।

আপনার অন্য সমর্থন প্রয়োজন হলে আমাদের বলুন.

9. এসএমডি রিওয়ার্ক সোল্ডারিং স্টেশন সম্পর্কিত জ্ঞান

পিসিবি স্প্রে টিন প্রক্রিয়া

পিসিবি স্প্রে টিন, যা "গরম বায়ু সমতলকরণ" নামেও পরিচিত, পিসিবি সার্কিট বোর্ডগুলির উত্পাদনে একটি গুরুত্বপূর্ণ প্রক্রিয়া। পিসিবি সার্কিট বোর্ড স্প্রে টিনের প্রধান প্রকারগুলি হল সীসা স্প্রে টিন এবং সীসা-মুক্ত স্প্রে টিন। নীচে, আমরা এই ধরনের PCB স্প্রে টিনের বৈশিষ্ট্য এবং প্রাথমিক জ্ঞান শেয়ার করছি।

পিসিবি সারফেস ট্রিটমেন্ট স্প্রে টিনের বৈশিষ্ট্য:

PCB সার্কিট বোর্ডে টিন স্প্রে করা সবচেয়ে বেশি ব্যবহৃত প্রক্রিয়া। এই পদ্ধতিটি ব্যবহারিক, ভাল ঢালাই কর্মক্ষমতা এবং কার্যকর অ্যান্টি-অক্সিডেশন বৈশিষ্ট্য প্রদান করে এবং এটি তুলনামূলকভাবে সাশ্রয়ী। তবে সামগ্রিক খরচ বেশি হতে পারে। পিসিবি বোর্ডগুলিতে দুটি ধরণের সোল্ডারিং রয়েছে: সীসা এবং সীসা-মুক্ত।

পিসিবি সারফেস ট্রিটমেন্ট স্প্রে টিনের প্রকার:

প্রথমত, সীসা স্প্রে টিন বলতে এমন একটি প্রক্রিয়া বোঝায় যেখানে সীসা অন্তর্ভুক্ত একটি নির্দিষ্ট অনুপাত অনুযায়ী টিন প্রস্তুত করা হয়। সোল্ডারিং প্রক্রিয়ার সময় সীসা টিনের তারের কার্যকলাপ বৃদ্ধি করে। সীসা-টিনের তারের সাধারণত সীসা-মুক্ত টিনের তারের চেয়ে ভাল কাজ করে; যাইহোক, সীসা বিষাক্ত এবং স্বাস্থ্য ঝুঁকি তৈরি করে। সীসার ইউটেটিক তাপমাত্রা সীসা-মুক্ত বিকল্পের তুলনায় কম। উদাহরণস্বরূপ, SNAGCU এর ইউটেটিক তাপমাত্রা 217 ডিগ্রী সেলসিয়াস, এবং সোল্ডারিং তাপমাত্রা সাধারণত এই ইউটেটিক তাপমাত্রার থেকে 30 থেকে 50 ডিগ্রী পর্যন্ত থাকে, সামঞ্জস্যের উপর নির্ভর করে। সীসার জন্য ইউটেটিক তাপমাত্রা 183 ডিগ্রি সেলসিয়াস। যান্ত্রিক শক্তি এবং উজ্জ্বলতার পরিপ্রেক্ষিতে, সীসা সীসা-মুক্ত বিকল্পগুলির চেয়ে ভাল কার্য সম্পাদন করে। যাইহোক, সীসার উপস্থিতি পরিবেশ বান্ধব নয়, বৈশ্বিক পরিবেশ সুরক্ষা প্রচেষ্টার সাথে সাংঘর্ষিক, যার ফলে সীসা-মুক্ত স্প্রে টিনের বিকাশ ঘটেছে।

দ্বিতীয়ত, সীসা-মুক্ত স্প্রে টিন একটি পরিবেশ বান্ধব প্রক্রিয়া যা মানুষের স্বাস্থ্যের ক্ষতি কম করে। এটি বর্তমানে একটি নিরাপদ বিকল্প হিসাবে সমর্থন করা হয়। সীসা-মুক্ত টিনের মধ্যে সীসার পরিমাণ 0.5% এর কম, এবং এই ধরনের টিনের গলনাঙ্ক বেশি থাকে, যার ফলে সোল্ডার জয়েন্টগুলি শক্তিশালী হয়। মূলত, সীসা স্প্রে টিন এবং সীসা-মুক্ত স্প্রে টিন একই ধরনের প্রক্রিয়া, প্রধানত সীসার বিশুদ্ধতায় ভিন্ন। সীসা-মুক্ত টিন মানব স্বাস্থ্যের জন্য আরও পরিবেশগতভাবে বন্ধুত্বপূর্ণ এবং নিরাপদ, ভবিষ্যতের উন্নয়ন প্রবণতার সাথে সারিবদ্ধ।

সংক্ষেপে, আমরা সীসা স্প্রে টিন এবং সীসা-মুক্ত টিন প্লেটিং উভয়ের বৈশিষ্ট্য এবং ত্রুটিগুলি উপস্থাপন করেছি। যদিও সীসা স্প্রে টিন ব্যবহার করা সহজ, এটি পরিবেশগতভাবে নিরাপদ নয় এবং স্বাস্থ্যের ঝুঁকি তৈরি করে। তাই, সীসা-মুক্ত স্প্রে টিন ব্যবহার করার পরামর্শ দেওয়া হয়, যা অ-বিষাক্ত এবং ক্ষতিকর, কারণ এটি বর্তমানে পৃষ্ঠের চিকিত্সার প্রক্রিয়া।
