মোবাইলের জন্য বিজিএ রিওয়ার্ক স্টেশন

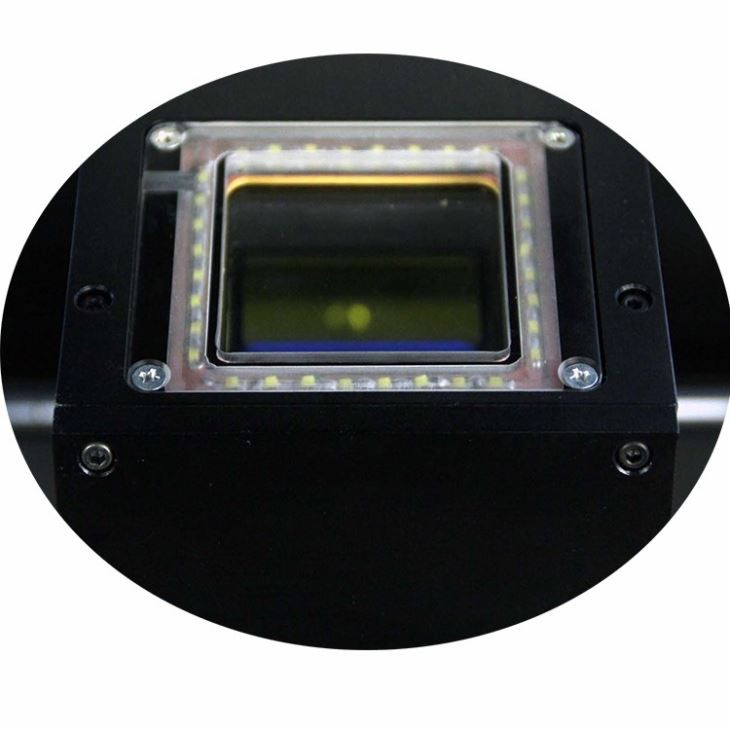

পজিশনিং জন্য 1.HD CCD অপটিক্যাল প্রান্তিককরণ সিস্টেম
2. জরুরী সুরক্ষা সঙ্গে উচ্চতর নিরাপত্তা ফাংশন
3. টপ হিটিং হেড এবং মাউন্টিং হেড 2 ইন 1 ডিজাইন
4.শীর্ষ বায়ু-প্রবাহ সামঞ্জস্যপূর্ণ কোনো চিপ চাহিদা মেটাতে
বিবরণ
মোবাইলের জন্য DH-A2 BGA রিওয়ার্ক স্টেশন
মোবাইল ফোন মেরামতের জন্য BGA রিওয়ার্ক স্টেশনটি মোবাইল ফোনে PCB মেরামত করার জন্য ডিজাইন করা হয়েছে। এই স্টেশনটি পিসিবি বোর্ডে ইন্টিগ্রেটেড সার্কিট, সিপিইউ, গ্রাফিক প্রসেসর এবং অন্যান্য ইলেকট্রনিক অংশগুলির মতো উপাদানগুলি প্রতিস্থাপন করতে ব্যবহৃত হয়। এটি ত্রুটিপূর্ণ উপাদানগুলি অপসারণ বা প্রতিস্থাপন করতেও ব্যবহার করা যেতে পারে। বৈশিষ্ট্যগুলির মধ্যে সামঞ্জস্যযোগ্য তাপমাত্রা এবং বায়ুচাপ, একটি স্বয়ংক্রিয় সোল্ডার ফিডার এবং উচ্চ-নির্ভুলতা বসানো ফ্রেম অন্তর্ভুক্ত রয়েছে।
মোবাইলের জন্য DH-A2 BGA রিওয়ার্ক স্টেশনের প্যারামিটার
| স্পেসিফিকেশন | ||
| 1 | মোট শক্তি | 5400W |
| 2 | 3টি স্বাধীন হিটার | টপ হট-এয়ার 1200w, লোয়ার হট-এয়ার 1200w, নিচের ইনফ্রারেড প্রিহিটিং 2700w |
| 3 | ভোল্টেজ | 110~240V +/-10% 50/60Hz |
| 4 | বৈদ্যুতিক যন্ত্রাংশ | 7'' টাচ স্ক্রিন + উচ্চ নির্ভুল বুদ্ধিমান টেম্প কন্ট্রোল মডিউল + স্টেপার মোটর ড্রাইভার + পিএলসি + এলসিডি ডিসপ্লে + উচ্চ রেজোলিউশন অপটিক্যাল সিসিডি সিস্টেম + লেজার অবস্থান |
| 5 | তাপমাত্রা নিয়ন্ত্রণ | কে-সেন্সর ক্লোজড-লুপ + পিআইডি স্বয়ংক্রিয় টেম্প ক্ষতিপূরণ + টেম্প মডিউল, ±2 ডিগ্রির মধ্যে টেম্প সঠিকতা। |
| 6 | পিসিবি অবস্থান | ভি-গ্রুভ + ইউনিভার্সাল ফিক্সচার + চলমান PCB শেল্ফ |
| 7 | প্রযোজ্য PCB আকার | সর্বোচ্চ 370x410mm সর্বনিম্ন 22x22mm |
| 8 | প্রযোজ্য BGA আকার | 1*1mm~80x80mm |
| 9 | মাত্রা | 600x700x850mm (L*W*H) |
| 10 | নেট ওজন | 70 কেজি |
বিজিএ রিওয়ার্ক স্টেশনে বিভিন্ন মতামতের জন্য

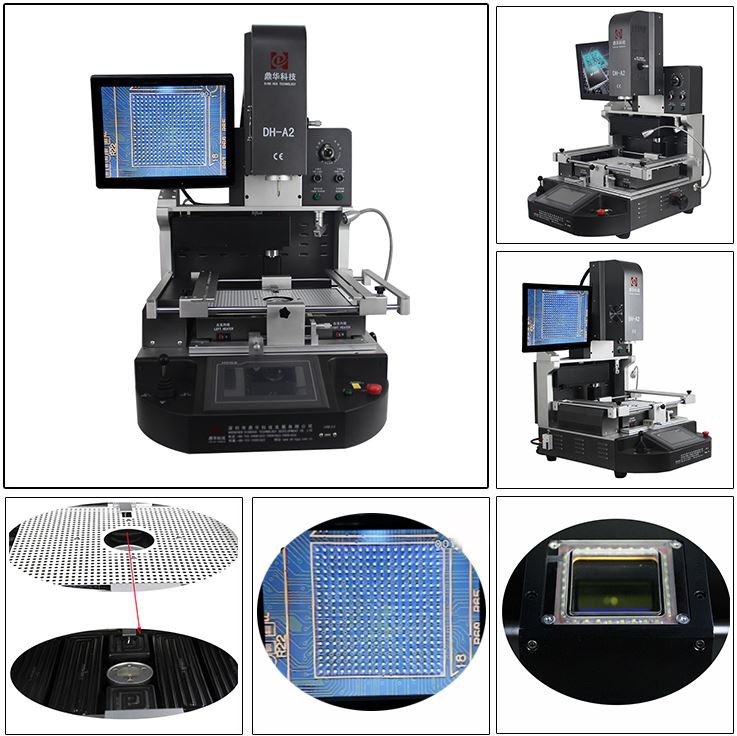

বিজিএ রিওয়ার্ক স্টেশনের জন্য চিত্রের বিশদ বিবরণ
উন্নত বৈশিষ্ট্য
① শীর্ষ গরম-এয়ারফ্লো সামঞ্জস্যযোগ্য, যেকোনো চিপের চাহিদা মেটাতে।
② ডিসোল্ডারিং, মাউন্টিং এবং সোল্ডারিং স্বয়ংক্রিয়ভাবে।
③ অন্তর্নির্মিত লেজার পজিশনিং, একটি PCBA এর জন্য দ্রুত পজিশনিং সাহায্য করে।
④ তিনটি স্বাধীন হিটার সহ ইনফ্রারেড হিটিং সিস্টেম।
⑤ বিল্ট-ইন প্রেসার টেস্টিং ডিভাইসের সাথে মাউন্টিং হেড, পিসিবিকে চূর্ণ হওয়া থেকে রক্ষা করতে।
⑥ মাউন্টিং হেডে বিল্ড-ইন ভ্যাকুয়াম ডিসোল্ডারিং সম্পন্ন হওয়ার পরে স্বয়ংক্রিয়ভাবে BGA চিপ আপ করে।
1. মেশিন: 1 সেট
2. সব স্থিতিশীল এবং শক্তিশালী কাঠের ক্ষেত্রে বস্তাবন্দী, আমদানি এবং রপ্তানি জন্য উপযুক্ত.
3. শীর্ষ অগ্রভাগ: 3 পিসি (31*31mm, 38*38mm, 41*41mm)
নিচের অগ্রভাগ: 2pcs (34*34mm, 55*55mm)
4. মরীচি: 2 পিসি
5. প্লাম গাঁট: 6 পিসি
6. ইউনিভার্সাল ফিক্সচার:6 পিসি
7. সমর্থন স্ক্রু:5 পিসি
8. ব্রাশ পেন: 1 পিসি
9. ভ্যাকুয়াম কাপ: 3 পিসি
10. ভ্যাকুয়াম সুই: 1 পিসি
11. টুইজার: 1 পিসি
12. টেম্প সেন্সর তার: 1 পিসি
13. পেশাগত নির্দেশনা বই: 1 পিসি
14. টিচিং সিডি: 1 পিসি
মোবাইল ডিভাইসের জন্য একটি বিজিএ রিওয়ার্ক স্টেশনের তাপমাত্রা কীভাবে সেট করবেন সে সম্পর্কে কয়েকটি সাধারণ প্রশ্ন:
1, অতিরিক্ত প্রবাহ এবং দূষণ:বিজিএ পৃষ্ঠে খুব বেশি প্রবাহ রয়েছে এবং স্টিলের জাল, সোল্ডার বল এবং বল বসানোর টেবিল পরিষ্কার বা শুকনো নয়।
2, স্টোরেজ শর্তাবলী:সোল্ডার পেস্ট এবং সোল্ডার বলগুলি 10 ডিগ্রি রেফ্রিজারেটরে সংরক্ষণ করা হয় না। PCB এবং BGA তে আর্দ্রতা থাকতে পারে এবং বেক করা হয়নি।
3, PCB সাপোর্ট কার্ড:বিজিএ সোল্ডার করার সময়, যদি পিসিবি সমর্থন কার্ডটি খুব টাইট হয়, তাপীয় সম্প্রসারণের জন্য কোনও স্থান নেই, যা বোর্ডের বিকৃতি এবং ক্ষতির কারণ হতে পারে।
4, লিডেড এবং লিড-ফ্রি সোল্ডারের মধ্যে পার্থক্য:লিডেড সোল্ডার 183 ডিগ্রিতে গলে যায়, যখন সীসা-মুক্ত সোল্ডার 217 ডিগ্রিতে গলে যায়। লিডেড সোল্ডারে ভালো তরলতা থাকে, যখন সীসা-মুক্ত সোল্ডার কম তরল কিন্তু পরিবেশ বান্ধব।
5, ইনফ্রারেড হিটিং প্লেট পরিষ্কার করা:নীচে অন্ধকার ইনফ্রারেড গরম করার প্লেট তরল পদার্থ দিয়ে পরিষ্কার করা উচিত নয়। পরিষ্কারের জন্য একটি শুকনো কাপড় এবং টুইজার ব্যবহার করুন।
6, তাপমাত্রা বক্ররেখা সামঞ্জস্য করা:দ্বিতীয় পর্যায় (হিটিং স্টেজ) শেষ হওয়ার পরে যদি পরিমাপ করা তাপমাত্রা 150 ডিগ্রিতে না পৌঁছায়, তবে দ্বিতীয় পর্যায়ে তাপমাত্রা বক্ররেখার লক্ষ্য তাপমাত্রা বাড়ানো যেতে পারে, বা ধ্রুবক তাপমাত্রার সময় বাড়ানো যেতে পারে। সাধারণত, দ্বিতীয় বক্ররেখা শেষ করার পরে তাপমাত্রা পরিমাপ 150 ডিগ্রিতে পৌঁছানো উচিত।
7, সর্বোচ্চ তাপমাত্রা সহনশীলতা:বিজিএ পৃষ্ঠের সর্বোচ্চ তাপমাত্রা সীসাযুক্ত সোল্ডারের জন্য 250 ডিগ্রির কম (স্ট্যান্ডার্ড 260 ডিগ্রি) এবং সীসা-মুক্ত সোল্ডারের জন্য 260 ডিগ্রির কম (স্ট্যান্ডার্ড 280 ডিগ্রি)। সুনির্দিষ্ট তথ্যের জন্য গ্রাহকের BGA স্পেসিফিকেশন পড়ুন।
8, রিফ্লো টাইম অ্যাডজাস্টমেন্ট:রিফ্লো সময় খুব কম হলে, রিফ্লো বিভাগের ধ্রুবক তাপমাত্রার সময় পরিমিতভাবে বাড়ান এবং প্রয়োজন অনুযায়ী সময় বাড়ান।
যদিও বিজিএ রিওয়ার্ক স্টেশনের জন্য তাপমাত্রা বক্ররেখা নির্ধারণ করা জটিল হতে পারে, এটি শুধুমাত্র একবার পরীক্ষা করা প্রয়োজন। তাপমাত্রা বক্ররেখা সংরক্ষণ করার পরে, এটি একাধিকবার পুনরায় ব্যবহার করা যেতে পারে। বিজিএ রিওয়ার্ক স্টেশনটি সঠিকভাবে কনফিগার করা হয়েছে তা নিশ্চিত করার জন্য সেটিং প্রক্রিয়ার সময় ধৈর্য এবং সতর্ক মনোযোগ অপরিহার্য, যার ফলে একটি উচ্চ পুনঃওয়ার্ক ফলন নিশ্চিত করা যায়।
