অপটিক্যাল ল্যাবটপ বিজিএ রিওয়ার্ক স্টেশন

অপটিক্যাল ল্যাপটপ বিজিএ রিওয়ার্ক স্টেশন

1. দ্রুত পূর্বরূপ:

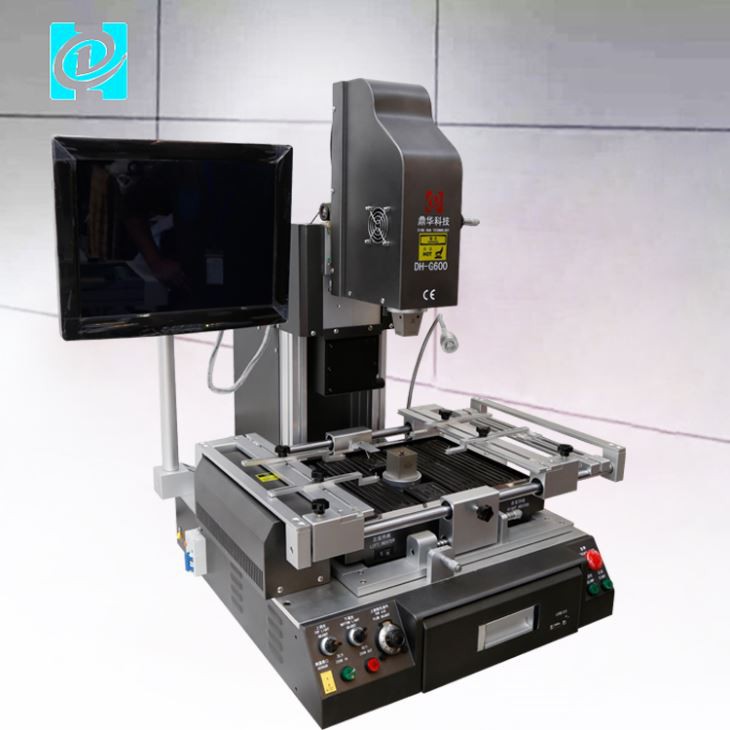

DH-G600 BGA রিওয়ার্ক মেশিনের বৈশিষ্ট্য

1. ল্যাপটপ, কম্পিউটার, মোবাইল ফোন ইত্যাদিতে চিপ লেভেল রিপ্লেসমেন্টে ব্যাপকভাবে ব্যবহৃত হয়।

2. স্বয়ংক্রিয় অপসারণ, মাউন্ট এবং সোল্ডারিং।

3. বিজিএ এবং উপাদানগুলি সঠিকভাবে মাউন্ট করার জন্য এইচডি অপটিক্যাল অ্যালাইনমেন্ট সিস্টেম।

4. লেজার পজিশনিং দ্রুত বিজিএ চিপ এবং মাদারবোর্ড সারিবদ্ধ করতে পারে।



পণ্য পরামিতি পণ্যের নাম সোল্ডারিং এবং ডিসোল্ডারিং মেশিন মোট শক্তি 5300W শীর্ষ গরম 1200w নীচে গরম করা নীচের গরম এয়ার হিটিং 1200W, IR প্রিহিটিং 2700W শক্তি 220V 50HZ/60HZ পজিশনিং ভি-গ্রুভ, পিসিবি বোর্ডগুলিকে X, Y অক্ষে সামঞ্জস্য করা যেতে পারে এবং সর্বজনীন ফিক্সচার দিয়ে সজ্জিত করা যেতে পারে তাপমাত্রা নিয়ন্ত্রণ কে-টাইপ, ক্লোজড লুপ পিসিবি আকার সর্বোচ্চ 400x380mm, সর্বনিম্ন 22x22mm চিপের আকার 2x2-50x50mm ন্যূনতম চিপ ব্যবধান 0.15 মিমি বাহ্যিক তাপমাত্রা সেন্সর 1 (ঐচ্ছিক) N.W. প্রায় 60 কেজি উপযুক্ত মাদারবোর্ড মোবাইল ফোন, ল্যাপটপ, ডেস্কটপ, গেম কনসোল, XBOX360, PS3

3. DH-G600 BGA রিওয়ার্ক স্টেশনের প্রধান বৈশিষ্ট্য

• আবেদনের ক্ষেত্র (রিওয়ার্ক অ্যাপ্লিকেশনের সম্পূর্ণ পরিসর)
• মাঝারি ও বড় মাপের সেবা কেন্দ্র।
• মোবাইল এবং রেডিও সিস্টেম ডিভাইস।
• সেলুলার ফোন, পিডিএ, হ্যান্ডহেল্ড, নোটবুক এবং মাদারবোর্ড।
• ল্যান ডিভাইস, নেটওয়ার্ক নোড এবং সামরিক যোগাযোগ সরঞ্জাম।
• বহনযোগ্য চিকিৎসা সরঞ্জাম

বৈশিষ্ট্য:

1. SMD, BGA, CBGA, CCGA, CSP, QFN, MLF, PGA, এবং All Epoxy undefiled micro BGA .. ইত্যাদির মতো বিভিন্ন ধরণের উপাদানের জন্য নমনীয় ব্যবহার।

2. সম্পূর্ণ পুনঃপ্রক্রিয়া প্রক্রিয়া (প্র-হিটিং, সোক, রি-ফ্লো এবং কুলিং) পর্যায়গুলি একটি সঠিক এবং মানক পুনঃওয়ার্কিং প্রক্রিয়ার জন্য অর্জন করা হয়।

3. সংলগ্ন উপাদানের উপর কোন প্রভাব ছাড়াই IR।

4. সংবেদনশীল তাপমাত্রা পরিমাপ সেন্সর একটি সঠিক এবং তাত্ক্ষণিক তাপমাত্রা রিডিং এবং মনিটরিং পেতে।

5. ICs নিরাপদ এবং স্থিতিশীল অপসারণের জন্য অভ্যন্তরীণ পিকিং সিস্টেম।

6. পিসিবিগুলির জন্য একটি সম্পূর্ণ এবং স্ট্যান্ডার্ড এবং কুলিং স্টেজ প্রক্রিয়া অর্জনের জন্য কুলিং সিস্টেম।

7. রিবলিংয়ের জন্য টুল

8. পিসিবি-তে লেজার পয়েন্টার ব্যবহার করে পুনর্ব্যবহার প্রক্রিয়া চলাকালীন অবস্থান প্রযোজ্য

9. সুনির্দিষ্ট এবং মসৃণ চলমান XY টেবিল প্যাকেজের সাথে অন্তর্ভুক্ত।

10. ম্যানুয়াল মোডের মাধ্যমে সহজ এবং বন্ধুত্বপূর্ণ অপারেশন।

11. এক বছরের ওয়ারেন্টি প্রযোজ্য।



4. G600 BGA রিওয়ার্ক স্টেশনের বিস্তারিত ছবি

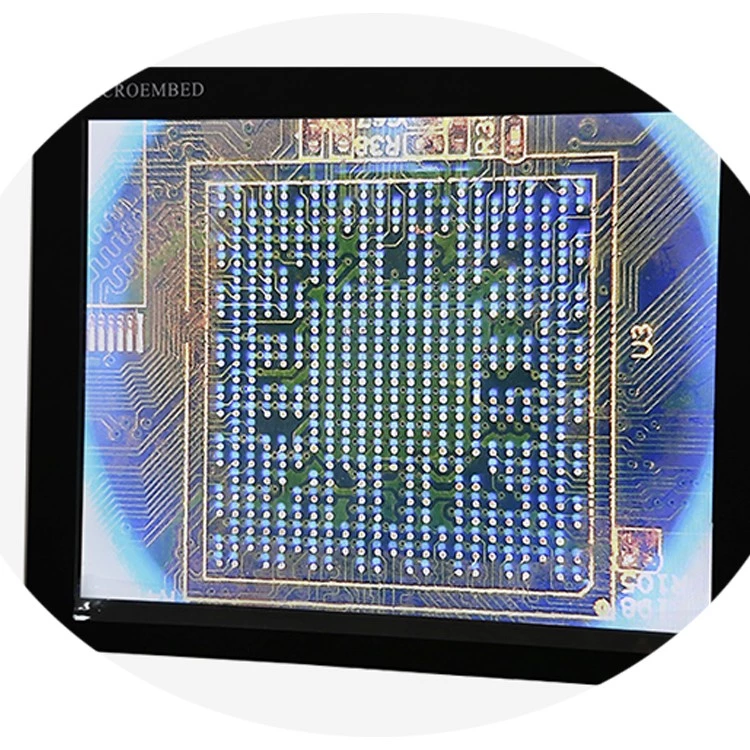

এইচডি অপটিক্যাল সিসিডি লেন্স অ্যালাইনমেন্ট সিস্টেম

ক্যামেরাটি প্যানাসনিক, জাপান থেকে আমদানি করা হয়েছে যাতে প্রতিস্থাপনের নির্ভুলতা ±0.01 মিমি।



পিসিবিকে ক্ষতি থেকে রক্ষা করতে বিল্ট-ইন প্রেসার টেস্টিং ডিভাইস সহ মাউন্টিং হেড।

মাউন্টিং হেডে বিল্ড-ইন ভ্যাকুয়াম ডিসোল্ডারিং সম্পন্ন করার পরে স্বয়ংক্রিয়ভাবে বিজিএ চিপ তুলে নেয়

উপরের বায়ুপ্রবাহের সাথে সামঞ্জস্য করুন, যাতে ছোট বিজিএ দূরে উড়ে না যায়।



পিসিবি পজিশনিং

V-খাঁজ, PCB বোর্ডগুলি X, এবং Y অক্ষে সামঞ্জস্য করা যেতে পারে এবং একটি সর্বজনীন ফিক্সচার দিয়ে সজ্জিত করা যেতে পারে

4. কোম্পানির প্রোফাইল

আমাদের ক্লায়েন্টদের অংশ

6. G600 BGA রিওয়ার্ক স্টেশনের প্যাকিং ও ডেলিভারি ও পরিষেবা

ডেলিভারি অপশন

◆ সম্পূর্ণ অর্থপ্রদান পাওয়ার পর 5 কার্যদিবসের মধ্যে নমুনা পাঠানো হবে। বাল্ক অর্ডারের জন্য 7-15 দিন। ◆ DHL, FedEx, TNT, EMS, এবং UPS এক্সপ্রেস দ্বারা শিপিং। সমুদ্রপথে চালানও পাওয়া যায়।

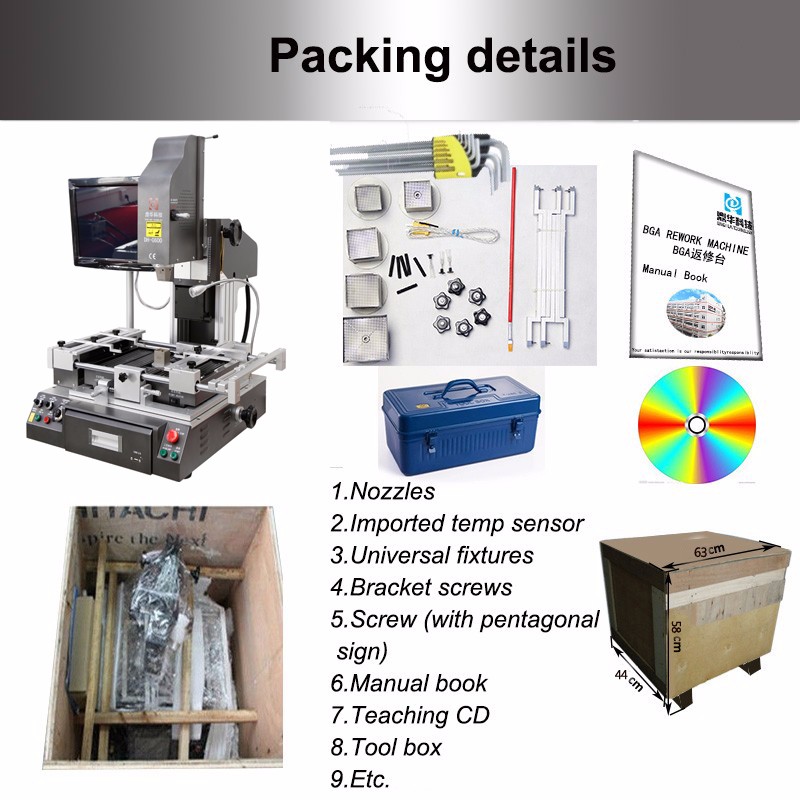

DH-G600 আনুষাঙ্গিক

-1 টুকরা ব্যবহারকারী নির্দেশিকা -1 টুকরা এলসিডি -5 পিসি গরম বাতাসের অগ্রভাগ: শীর্ষ অগ্রভাগ 3pc(31x31mm,38x38mm,41x41mm), নীচের অগ্রভাগ 2pcs (34x34mm,55x55mm)PS: গরম বাতাসের অগ্রভাগের আকার আপনার চিপের আকার অনুযায়ী কাস্টমাইজ করা যেতে পারে ভ্যাকুয়াম সাকারের -1 সেট (4 পিসি সহ) -2 পিসি ভ্যাকুয়াম প্যাড -6 পিসি ইউনিভার্সাল ফিক্সচার -4 পিসি সমর্থনকারী স্ক্রু -6 পিসি প্লাম নব



7. G600 BGA রিওয়ার্ক স্টেশনের FAQ

প্রশ্ন 1: কেন আমাদের বেছে নিন?

A1:1। Dinghua 10 বছরেরও বেশি অভিজ্ঞতা আছে.

2. পেশাদার এবং অভিজ্ঞ প্রযুক্তিবিদ দল.

3. একটি উচ্চ-মানের পণ্য, অনুকূল মূল্য, এবং সময়মত ডেলিভারি সহ।

4. 24 ঘন্টার মধ্যে আপনার সমস্ত অনুসন্ধানের উত্তর দিন।

প্রশ্ন 2: ডেলিভারি পদ্ধতি সম্পর্কে কিভাবে?

A2: সাধারণত আমরা নমুনা অর্ডারের জন্য DHL, FedEx, UPS এবং TNT এর মতো এক্সপ্রেস নেব। বাল্ক অর্ডারের জন্য, এয়ার ফ্লাইট বা সাগর চালান নিতে হবে।

প্রশ্ন 3: বাল্ক অর্ডার ডেলিভারি সময় কি?

A3: অর্ডার লিড টাইম হবে 5-10 কার্যদিবস

প্রশ্ন 4: আপনার ওয়ারেন্টি কতক্ষণ?

A4: 12 মাস স্থায়ী হয়।



8. সম্পর্কিত জ্ঞান

লোকেরা তাদের ইলেকট্রনিক যন্ত্রপাতি পুনরায় কাজ করার অনেক কারণ রয়েছে। সবচেয়ে সাধারণ কারণগুলি হল ত্রুটিপূর্ণ উপাদান, পুরানো ইঞ্জিনিয়ারিং যন্ত্রাংশ প্রতিস্থাপনের প্রয়োজন, দুর্বল সোল্ডার জয়েন্ট এবং অবাঞ্ছিত সোল্ডার ড্রপ। এর মধ্যে কিছু কাজ মোবাইল ফোন মেরামতের সময় করা হয়।

একটি পুনরায় কাজ সম্পাদন করার সময়, দক্ষ পেশাদারদের অবশ্যই পার্শ্ববর্তী অংশগুলিকে রক্ষা করতে হবে। তারা সমাবেশে তাপীয় চাপ যতটা সম্ভব কম রেখে এটি করে। এটি বোর্ডের সম্ভাব্য বিপজ্জনক সংকোচন এড়াতে সাহায্য করে।

পুনরায় কাজ করার প্রথম ধাপ হল একটি একক সারফেস-মাউন্ট ডিভাইস গরম করার জন্য একটি হট-এয়ার বন্দুক ব্যবহার করা। এটি মুদ্রিত সার্কিট বোর্ড এবং পৃষ্ঠ-মাউন্ট ডিভাইসের মধ্যে সমস্ত সোল্ডার জয়েন্টগুলিকে গলিয়ে দেয়। দ্বিতীয় ধাপটি হল সারফেস-মাউন্ট ডিভাইসটি সরিয়ে ফেলা, এবং তৃতীয় ধাপটি হল পুরানো সোল্ডার অপসারণের জন্য কন্ডাক্টরের প্যাড অ্যারে পরিষ্কার করা। পুরানো সোল্ডার সহজেই অপসারণযোগ্য। আপনাকে যা করতে হবে তা হল এটির গলনাঙ্কে তাপ। একটি ডিসোল্ডারিং বিনুনি, একটি গরম বায়ু বন্দুক এবং একটি সোল্ডারিং লোহা এই উদ্দেশ্যে ব্যবহার করা হয়।

উপরের ধাপগুলি সম্পূর্ণ করতে, দক্ষ পেশাদাররা একটি দৃষ্টি-সারিবদ্ধকরণ সিস্টেম ব্যবহার করে। টপ-অফ-দ্য-লাইন সরঞ্জামগুলির উচ্চ রেজোলিউশন রয়েছে এবং অত্যন্ত নির্ভুল। এই সিস্টেমটি নতুন উপাদানটিকে প্যাড অ্যারেতে সুনির্দিষ্টভাবে স্থাপন করতে সক্ষম করে।

একবার সবকিছু হয়ে গেলে, পৃষ্ঠ-মাউন্ট ডিভাইসটি সার্কিট বোর্ডে সোল্ডার করা হয়। সোল্ডার প্রোফাইল সার্কিট বোর্ডকে প্রিহিট করতে ব্যবহৃত হয়। এটি মুদ্রিত সার্কিট বোর্ড এবং ডিভাইসের মধ্যে সংযোগগুলিকে গরম করতেও ব্যবহৃত হয়।
