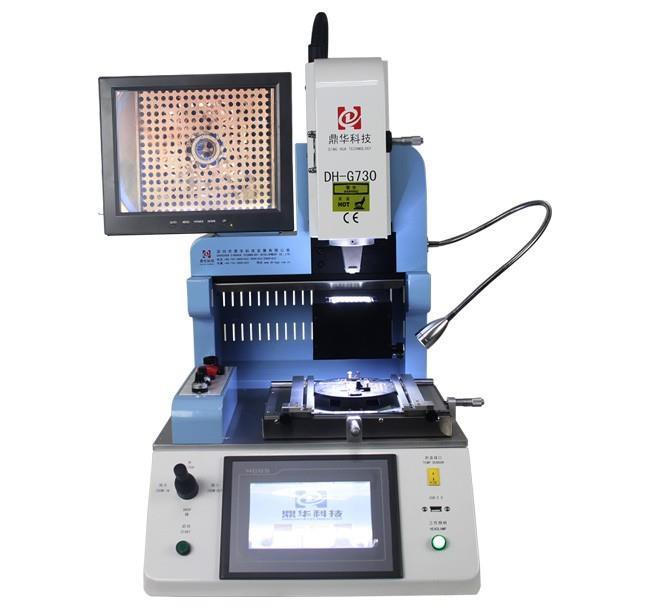

সেলফোন মাদারবোর্ডের জন্য SMD ওয়েল্ডিং টুল কিট
*মোট শক্তি:2500W*দুটি স্বাধীন হিটার: টপ হট এয়ার 1200w + লোয়ার হট এয়ার 1200w *PCB পজিশনিং: ভি-গ্রুভ + ইউনিভার্সাল ফিক্সচার + চলমান PCB শেল্ফ
বিবরণ
সেলফোন মাদারবোর্ডের জন্য SMD ওয়েল্ডিং টুল কিট
সেলফোন মাদারবোর্ডের জন্য একটি SMD (সারফেস মাউন্ট ডিভাইস) ওয়েল্ডিং টুল কিটে নিম্নলিখিত সরঞ্জামগুলি অন্তর্ভুক্ত থাকবে:
1, সোল্ডারিং আয়রন: তাপ এবং ঝাল গলানোর জন্য ব্যবহৃত হয়, এটি জয়েন্টগুলিতে প্রবাহিত হতে দেয় এবং এটি প্রয়োগ করা পৃষ্ঠের সাথে ফিউজ করে।
2, ডিসোল্ডারিং বিনুনি: একটি ডিসোল্ডারিং বিনুনি একটি জয়েন্ট থেকে অতিরিক্ত বা ভুল জায়গায় ঝাল অপসারণ করতে ব্যবহৃত হয়। এটি ভুল সংশোধন বা ত্রুটিপূর্ণ উপাদান অপসারণের জন্য দরকারী।
3, ফ্লাক্স: ফ্লাক্স সোল্ডারিংয়ের জন্য পৃষ্ঠগুলি পরিষ্কার এবং প্রস্তুত করতে সহায়তা করে। এটি সোল্ডার প্রবাহে সহায়তা করে এবং অক্সিডেশন প্রতিরোধে সহায়তা করে।
4, সোল্ডারিং পেস্ট: সোল্ডারিং পেস্ট, সোল্ডার এবং ফ্লাক্সের মিশ্রণ, সারফেস মাউন্ট সোল্ডারিংয়ের জন্য উপযোগী কারণ এটি জায়গায় থাকে এবং সোল্ডারিংয়ের সময় উপাদানগুলিকে নড়াচড়া করতে বাধা দেয়।
6, ফাইন-টিপড টুইজার: ক্ষুদ্র ক্ষুদ্র এসএমডি উপাদান পরিচালনার জন্য সূক্ষ্ম টিপযুক্ত টুইজার প্রয়োজনীয়। তারা উপাদানগুলির সুনির্দিষ্ট স্থাপনের অনুমতি দেয় এবং সূক্ষ্ম অংশগুলির ক্ষতি রোধ করতে সহায়তা করে।
7, ম্যাগনিফাইং গ্লাস: মাদারবোর্ডের ক্ষুদ্র উপাদানগুলি ঘনিষ্ঠভাবে পরিদর্শনের জন্য একটি ম্যাগনিফাইং গ্লাস অপরিহার্য৷
8, ফিউম এক্সট্র্যাক্টর: সোল্ডারিং থেকে ধোঁয়া বারবার শ্বাস নেওয়া হলে ক্ষতিকারক হতে পারে। একটি ফিউম এক্সট্র্যাক্টর এই ক্ষতিকারক ধোঁয়া দূর করতে সাহায্য করে।
9, সোল্ডার চুষা: একটি ঝাল চুষা একটি টুল যা অতিরিক্ত ঝাল বা ত্রুটিপূর্ণ উপাদানগুলিকে বোর্ড থেকে স্তন্যপান করে সরিয়ে দেয়।
10, এন্টি-স্ট্যাটিক কব্জি চাবুক: একটি বিরোধী স্ট্যাটিক কব্জি চাবুক সূক্ষ্ম ইলেকট্রনিক উপাদান ক্ষতি করতে পারে যে ইলেক্ট্রোস্ট্যাটিক স্রাব প্রতিরোধ ব্যবহার করা হয়.
এই টুলগুলি সেলফোন মাদারবোর্ড এবং অন্যান্য ইলেকট্রনিক্স সারফেস মাউন্ট উপাদানগুলির সাথে মেরামত বা পরিবর্তন করার জন্য প্রয়োজনীয়৷ এই সরঞ্জামগুলির সাহায্যে, আপনি নিশ্চিত করতে পারেন যে আপনার কাজটি সুনির্দিষ্ট এবং উচ্চ মানের, যা আপনার ইলেকট্রনিক ডিভাইসগুলির আরও ভাল কর্মক্ষমতা এবং দীর্ঘায়ুতে নেতৃত্ব দেয়।
|
স্পেসিফিকেশন |
||
| 1 |
মোট শক্তি |
2500W |
| 2 |
2টি স্বাধীন হিটার |
শীর্ষ গরম বাতাস 1200w, নিম্ন গরম বাতাস 1200w |
| 3 |
ভোল্টেজ |
AC220V±10% 50/60Hz |
| 4 |
বৈদ্যুতিক যন্ত্রাংশ |

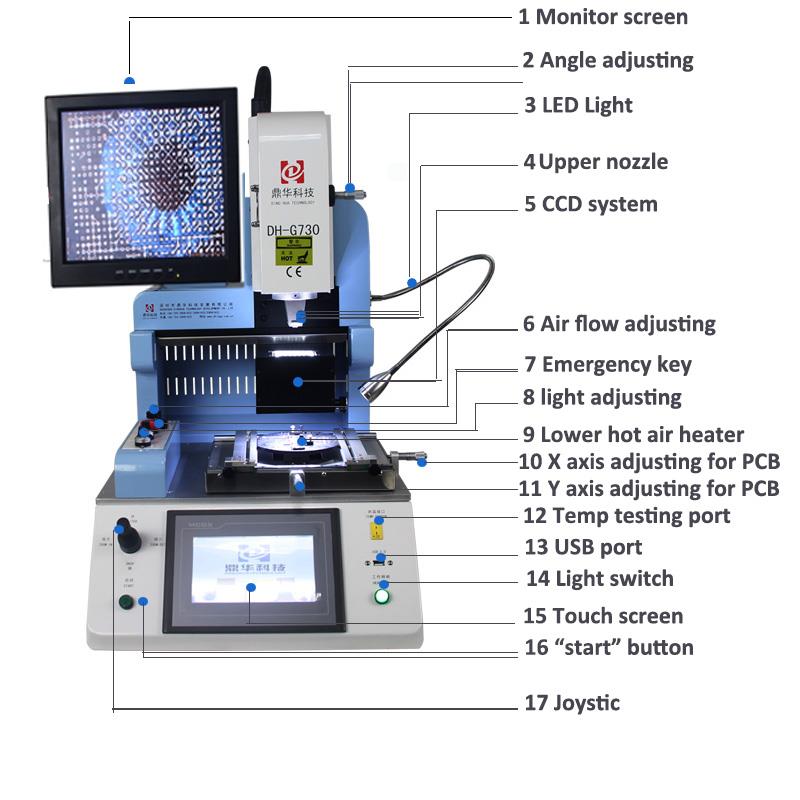

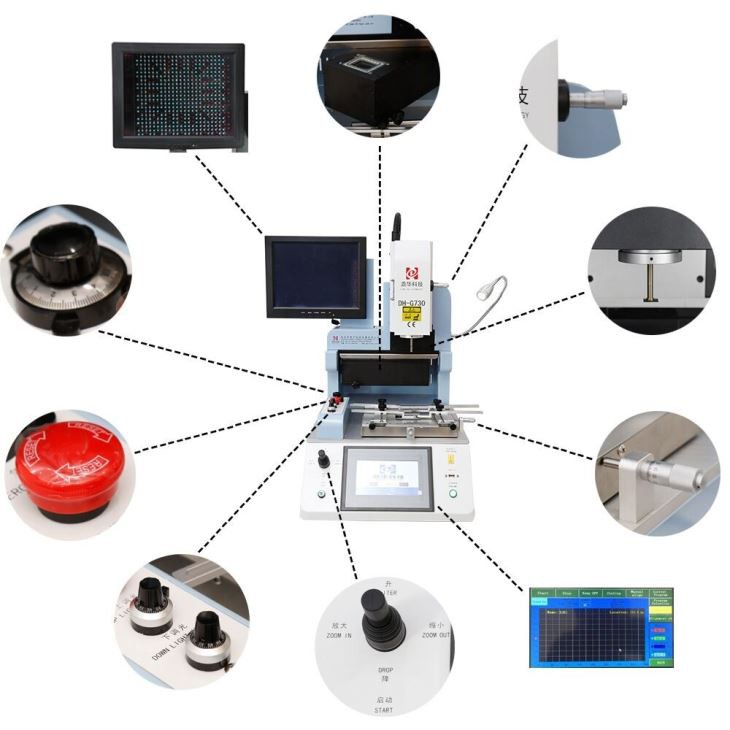

7"টাচ স্ক্রিন + উচ্চ নির্ভুল বুদ্ধিমান টেম্প কন্ট্রোল মডিউল + স্টেপার মোটর ড্রাইভার + পিএলসি + এলসিডি ডিসপ্লে + উচ্চ রেজোলিউশন অপটিক্যাল সিসিডি সিস্টেমটি + লেজার পজিশনিং |

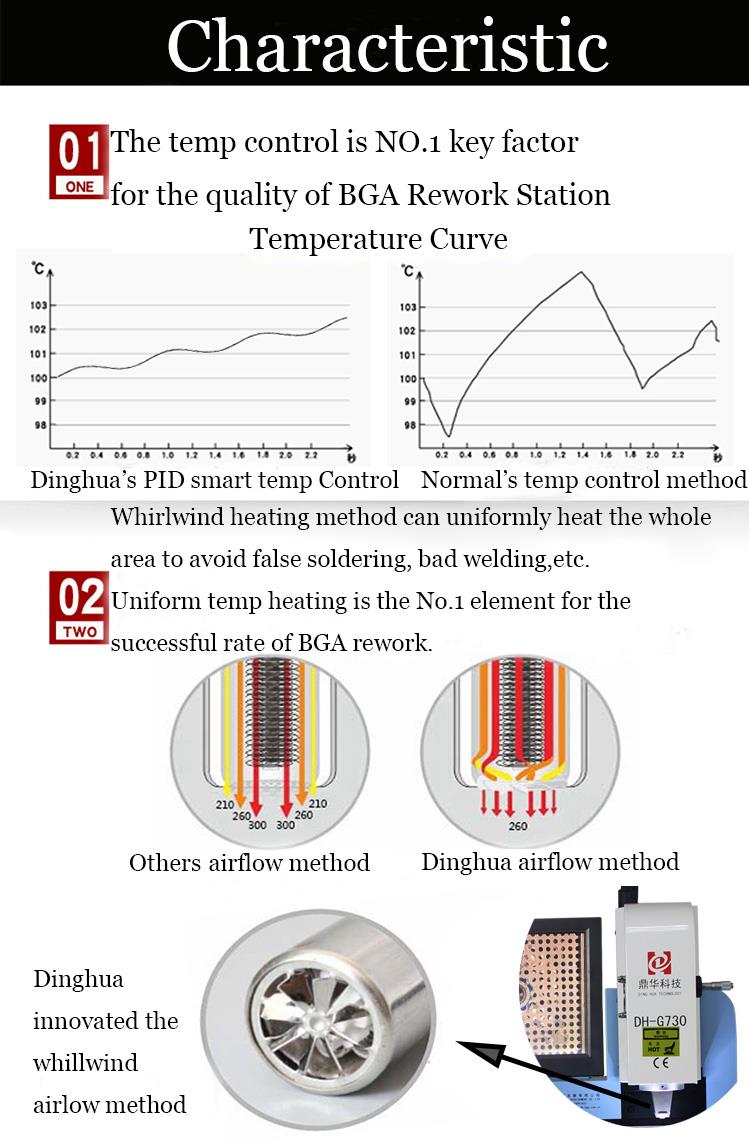

| 5 | তাপমাত্রা নিয়ন্ত্রণ | কে-সেন্সর ক্লোজড-লুপ + পিআইডি স্বয়ংক্রিয় টেম্প ক্ষতিপূরণ + টেম্প মডিউল, ±2 ডিগ্রির মধ্যে তাপমাত্রা নির্ভুলতা |

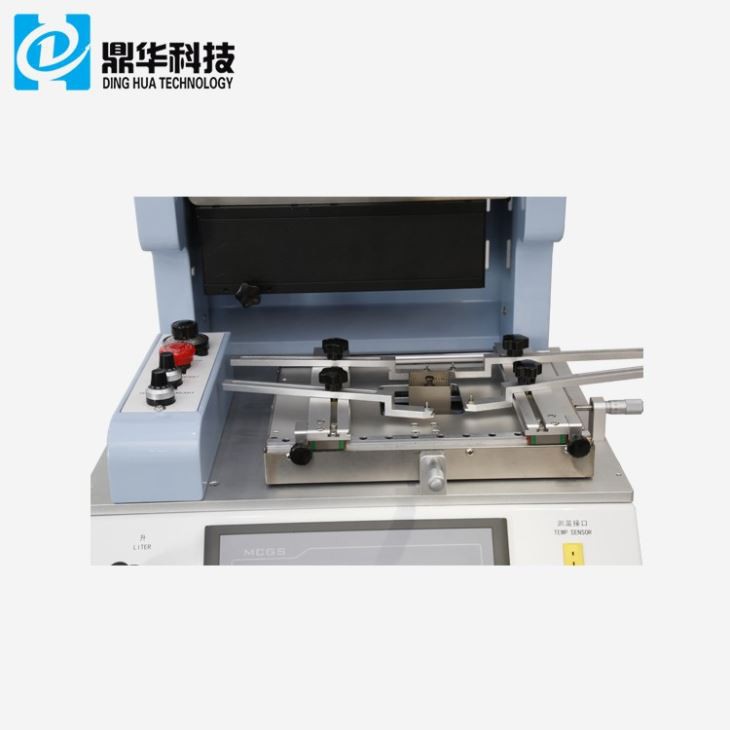

| 6 | পিসিবি অবস্থান | ভি-গ্রুভ + ইউনিভার্সাল ফিক্সচার + চলমান PCB শেল্ফ |
| 7 | প্রযোজ্য PCB আকার | সব ধরনের মোবাইল ফোনের মাদারবোর্ড |
| 8 | প্রযোজ্য BGA আকার | সব ধরনের মোবাইল ফোন বিজিএ চিপ |
| 9 | মাত্রা | 420x450x680mm (L*W*H) |
| 10 | নেট ওজন | 35 কেজি |

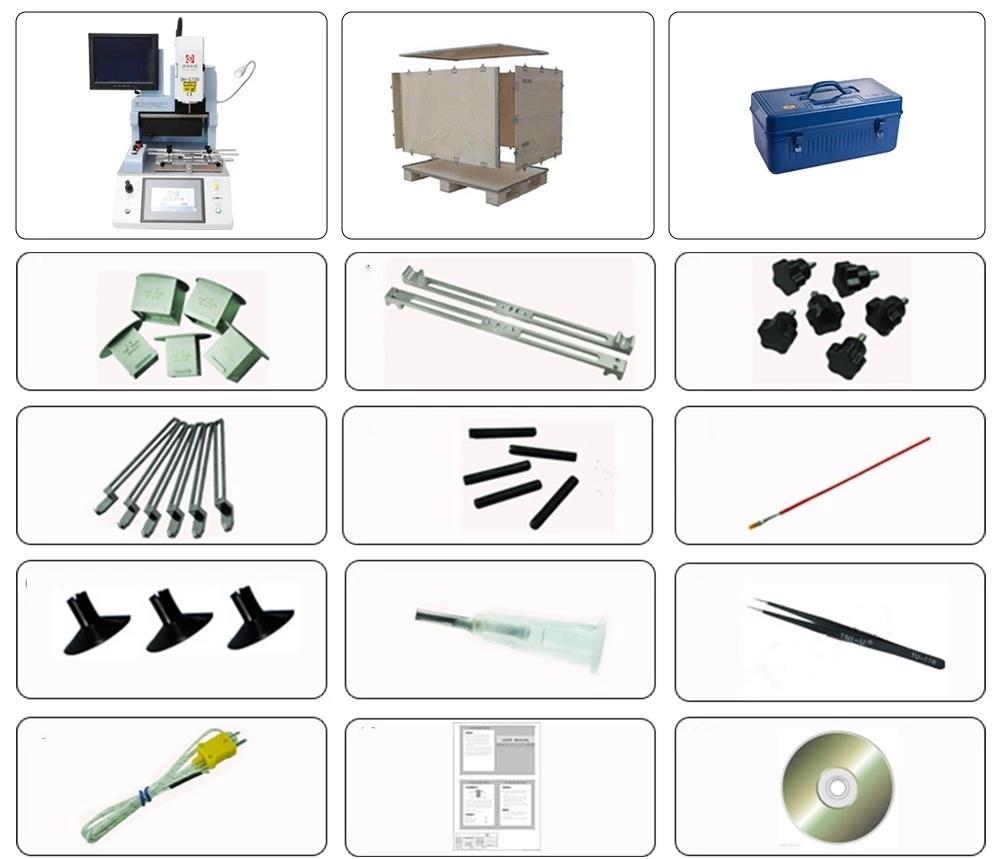

প্যাকিং তালিকা
1. মেশিন: 1 সেট
2. সব স্থিতিশীল এবং শক্তিশালী কাঠের ক্ষেত্রে বস্তাবন্দী, আমদানি এবং রপ্তানির জন্য উপযুক্ত।
3. শীর্ষ অগ্রভাগ: 3 পিসি (31*31mm, 38*38mm, 41*41mm)
নিচের অগ্রভাগ: 2pcs (34*34mm, 55*55mm)
4. মরীচি:2 পিসি
5. প্লাম গাঁট: 6 পিসি
6. ইউনিভার্সাল ফিক্সচার:6 পিসি
7. সমর্থন স্ক্রু:5 পিসি
8. ব্রাশ পেন: 1 পিসি
9. ভ্যাকুয়াম কাপ: 3 পিসি
10. ভ্যাকুয়াম সুই: 1 পিসি
11. টুইজার: 1 পিসি
12. টেম্প সেন্সর তার: 1 পিসি
13. পেশাগত নির্দেশনা বই: 1 পিসি
14. টিচিং সিডি: 1 পিসি
