SMT BGA রিবলিং মেরামত সিস্টেম

                                              এসএমটি বিজিএ রিবলিং মেরামতের সিস্টেম

ব্যবহারিক এবং সস্তা মডেল DH-5830, VHF / UHF যোগাযোগ ডিভাইসে ব্যবহৃত, ব্যক্তিগত কম্পিউটারের জন্য মাদারবোর্ড, মোবাইল ফোন, ইত্যাদি।

ফ্রি পোলের এক প্রান্ত এবং মেশিন উচ্চতা সামঞ্জস্য করে, মাদারবোর্ডের উপাদানগুলির জন্য বিভিন্ন অগ্রভাগ প্রদান করে

অবাধে ঘূর্ণায়মান শীর্ষ মাথা একটি মাদারবোর্ডে একটি ভিন্ন অবস্থানে একটি চিপ সরানো বা প্রতিস্থাপনের জন্য খুব সুবিধাজনক।

400*420mm পর্যন্ত আকারের ওয়ার্কবেঞ্চ বর্তমান বিশ্বের বেশিরভাগ PCB-এর সাথে মিলিত হয়, যেমন টিভি, কম্পিউটার এবং অন্যান্য যন্ত্রপাতি ইত্যাদি।

7 ইঞ্চি, MCGS ব্র্যান্ড, এইচডি এবং সংবেদনশীল, তাপমাত্রা এবং সময় সেট সহ টাচস্ক্রিন, টাচস্ক্রিন ক্লিক করে রিয়েল-টাইম তাপমাত্রা চেক করা যেতে পারে।

বিজিএ রিওয়ার্ক স্টেশন সিস্টেমের প্যারামিটার

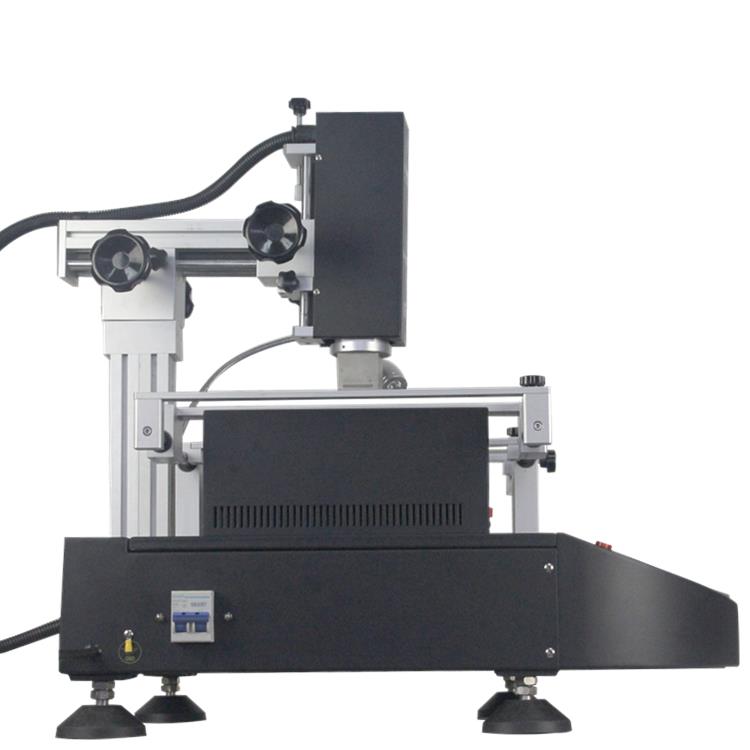

4টি দিক সহ মেশিনটি নীচের মত দেখতে হবে

ভ্যাকুয়াম পেন, অন্তর্নির্মিত, 1 মিটার দীর্ঘ, 3 টি ভ্যাকুয়াম ক্যাপ, যা একটি উপাদান তোলা বা প্রতিস্থাপনের জন্য ব্যবহৃত হয়

মাদারবোর্ড থেকে/এ।

এয়ার সুইচ (পাওয়ার অন/অফের জন্য), ছোট বা ফুটো হওয়ার ক্ষেত্রে, এটি স্বয়ংক্রিয়ভাবে কেটে যাবে, যা একজন প্রযুক্তিবিদকে সুরক্ষিত করে তোলে।

আর্থ ওয়্যার সংযোগকারী উপলব্ধ, আমরা পরামর্শ দিই যে ব্যবহারকারীরা এটি ব্যবহার করার আগে এটিকে আরও ভালভাবে সংযুক্ত করবেন।

পুরো মেশিনের জন্য দুটি কুলিং ফ্যান শীতল, যা তাইওয়ানের ডেল্টা থেকে আমদানি করা হয়েছিল, শক্তিশালী

বাতাস এবং শান্ত চলমান.

কালো এবং কঠিন স্পুল এর একটি তার যা উপরের মাথার হট এয়ার হিটারের জন্য শক্তি সরবরাহ করে, যা টপ হেড তৈরি করে একটি পিসিবিতে একটি ভিন্ন অবস্থানে একটি উপাদানের জন্য ঘোরানো যেতে পারে।

বিজিএ রিওয়ার্ক সিস্টেমের FAQ

প্রশ্ন: কিভাবে একটি বিজিএ রিবলিং কিট ব্যবহার করবেন?
A:আপনি যখন কিটটি পান, এটি একটি সিডি সহ আসে যা নির্দেশাবলী প্রদান করে। উপরন্তু, আমরা আপনাকে অনলাইন গাইড করতে পারেন.

প্রশ্নঃ রিবলিং কিট কি?
A:একটি রিবলিং কিটে সোল্ডার উইক, ক্যাপ্টন টেপ, সোল্ডারিং বল, বিজিএ ফ্লাক্স এবং স্টেনসিল ইত্যাদি আইটেম অন্তর্ভুক্ত থাকে।

বিজিএ রিওয়ার্ক স্টেশন সিস্টেম ব্যবহার সম্পর্কে কিছু দক্ষতা

ইলেকট্রনিক উপাদানগুলির বিকাশ ক্রমবর্ধমান গুরুত্বপূর্ণ হয়ে উঠেছে কারণ তারা আরও পিন (পা) সহ ছোট এবং আরও জটিল হয়ে উঠেছে। এই প্রবণতাটি বিজিএ (বল গ্রিড অ্যারে) এবং সিএসপি (চিপ-অন-বোর্ড) সংস্করণগুলির মতো আরও জটিল এবং ব্যয়বহুল সিস্টেমগুলির বিকাশের দিকে পরিচালিত করেছে, যা কনফিগারেশন সমস্যাগুলির দ্বারা আপস করা ঢালাইগুলির নির্ভরযোগ্যতা যাচাই করা কঠিন করে তুলেছে। গহ্বর ম্যানুয়াল সোল্ডারিংয়ের গুণমান অপারেটরের দক্ষতা, ব্যবহৃত উপকরণের গুণমান এবং পুনঃওয়ার্ক স্টেশনের কার্যকারিতা সহ বিভিন্ন কারণের উপর নির্ভর করে।

ম্যানুয়াল সোল্ডারিংও বিকশিত প্রযুক্তিগত ল্যান্ডস্কেপ দ্বারা প্রভাবিত হয়, যা ক্রমাগত উদ্ভাবনী সমাধানের দাবি করে। ম্যানুয়াল সোল্ডারিং-এ, ওয়েল্ডিং বা রিওয়ার্ক স্টেশনের কর্মক্ষমতা অপারেটরের দক্ষতার সাথে ঘনিষ্ঠভাবে আবদ্ধ। একটি ভাল ডিজাইন করা রিওয়ার্ক স্টেশন কম অভিজ্ঞ অপারেটরের সাথেও চমৎকার ফলাফল অর্জন করতে পারে। বিপরীতভাবে, এমনকি সবচেয়ে দক্ষ অপারেটরও একটি দুর্বল ওয়েল্ডিং সিস্টেমের সীমাবদ্ধতা অতিক্রম করতে পারে না।

এই প্রক্রিয়াটি পুনরায় কাজের দক্ষতা উন্নত করার জন্য প্রতিষ্ঠিত হয়েছে, কারণ পুনঃকর্মের সময় পুনরুদ্ধার প্রায়শই প্রতিস্থাপনের চেয়ে বেশি সাশ্রয়ী হয়। রিওয়ার্ক স্টেশনগুলিতে ব্যবহৃত উচ্চ-প্রযুক্তি সরঞ্জামগুলি মূল ভেরিয়েবলগুলির উপর চমৎকার নিয়ন্ত্রণ প্রদান করে, সামঞ্জস্যপূর্ণ ফলাফল নিশ্চিত করে। এই প্রযুক্তিটি দক্ষ তাপ স্থানান্তর করার অনুমতি দেয়, যা ধীর তাপ পুনরুদ্ধারের ফলে সৃষ্ট কম্পন কমিয়ে, ধ্রুব তাপমাত্রায় বারবার সোল্ডারিং সক্ষম করে।

পুনর্ব্যবহার প্রক্রিয়াটি চারটি প্রধান পর্যায়ে বিভক্ত করা যেতে পারে:

1. উপাদান অপসারণ
2. প্যাড পরিষ্কার করা
3. নতুন উপাদান স্থাপন
4. সোল্ডারিং

উত্পাদন পর্যায়ে উল্লেখযোগ্য চ্যালেঞ্জগুলির মধ্যে একটি হল উপাদানগুলি পরিবর্তন করার সময় প্যাডে সোল্ডার পেস্ট প্রয়োগ করা। এই পদক্ষেপটি সঠিকভাবে সম্পন্ন না হলে, এটি পরবর্তী পর্যায়ে একীকরণ প্রক্রিয়াকে নেতিবাচকভাবে প্রভাবিত করতে পারে। যদি আপনার বাজেট অনুমতি দেয়, তাহলে নির্ভুলতা উন্নত করার জন্য একটি দৃষ্টি ব্যবস্থা অত্যন্ত সুপারিশ করা হয়।

পুনর্ব্যবহার প্রক্রিয়ার সময় অতিরিক্ত ব্যবহারিক অসুবিধা দেখা দেয়, বিশেষ করে টার্মিনালের সংখ্যা বৃদ্ধি এবং তাদের পিচ (স্পেসিং) কমে যাওয়ায়। সাধারণত, সার্কিট বোর্ডের আকারও সঙ্কুচিত হয়, যা উপলব্ধ স্থান হ্রাস করে এবং পার্শ্ববর্তী উপাদানগুলির সাথে হস্তক্ষেপের ঝুঁকি বাড়ায়।
