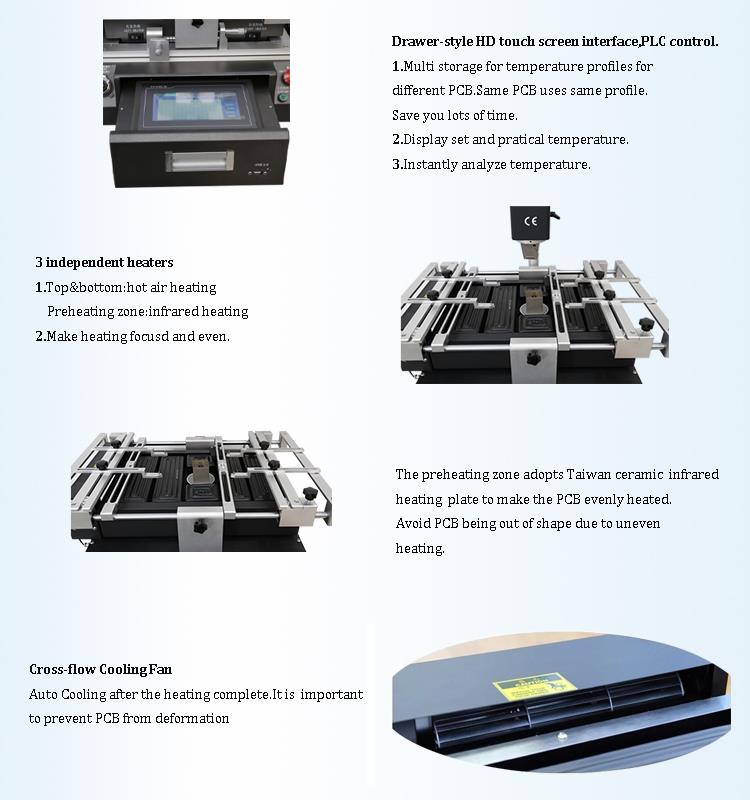

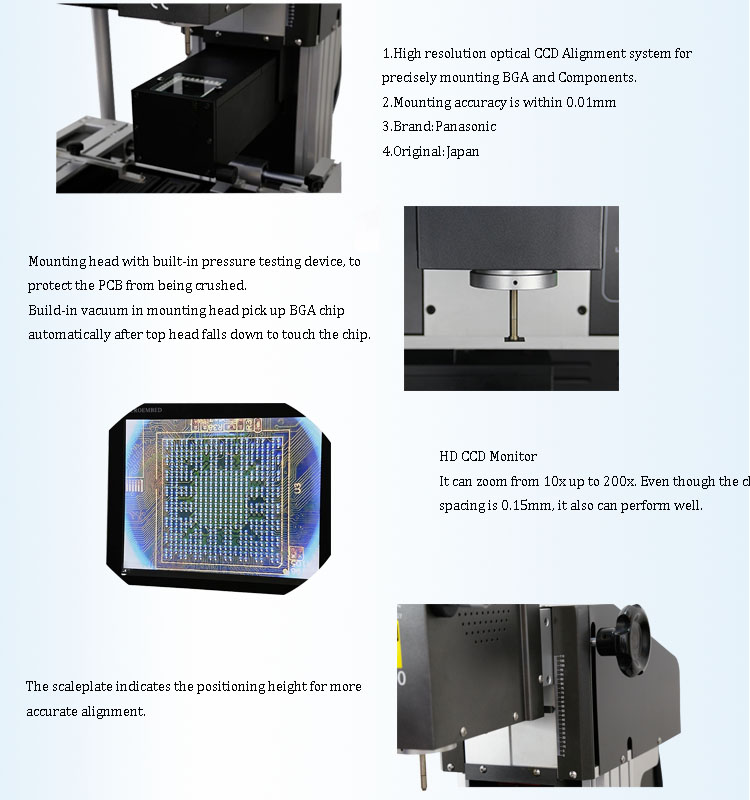

ম্যানুয়াল অপটিক্যাল বিজিএ সোল্ডারিং মেশিন

বিজিএ বল-স্প্লিসিং প্রয়োগ করার জন্য সাধারণত চারটি পদ্ধতি রয়েছে, যথা শুধুমাত্র ডিভাইস ব্যবহার করার পদ্ধতি, টেমপ্লেট ব্যবহার করার পদ্ধতি, ম্যানুয়াল বসানো এবং সঠিক পরিমাণে সোল্ডার পেস্ট ব্রাশ করা।

যদি একটি বল-গ্রিপার BGA প্যাডের সাথে মিলে যাওয়া টেমপ্লেট নির্বাচন করে থাকে, তাহলে টেমপ্লেটের খোলার আকার 0 হতে হবে।{2}}. সোল্ডার বলের ব্যাসের চেয়ে 1 মিমি বড়। সোল্ডার বলটি টেমপ্লেটে সমানভাবে ছড়িয়ে দিন, বল-বিয়ারিং ডিভাইসটি ঝাঁকান এবং অতিরিক্ত সোল্ডার রাখুন। বলটিকে টেমপ্লেট থেকে বল প্ল্যান্টারের সোল্ডার বল সংগ্রহের খাঁজে ঘুরিয়ে দেওয়া হয় যাতে

টেমপ্লেট পৃষ্ঠের প্রতিটি ফুটো গর্তে শুধুমাত্র একটি সোল্ডার বল রাখা হয়

প্রিন্ট করা সোল্ডার ফ্লাক্স বা পেস্ট বিজিএ ডিভাইসটিকে ওয়ার্কবেঞ্চে ফ্লাক্স বা সোল্ডার পেস্টের দিকে মুখ করে রাখুন। একটি BGA প্যাড-ম্যাচিং টেমপ্লেট প্রস্তুত করুন। টেমপ্লেটের খোলার অংশ হওয়া উচিত 0।{2}}. সোল্ডার বলের ব্যাসের চেয়ে 1 মিমি বড়। প্যাডের চারপাশে সে টেমপ্লেট রাখুন এবং এটি ফ্লাক্স বা সোল্ডার পেস্টের মুদ্রিত BGA উপাদানের উপরে রাখুন। বিজিএগুলির মধ্যে দূরত্ব মাইক্রোস্কোপের নীচে সারিবদ্ধ সোল্ডার বলের ব্যাসের সমান বা সামান্য ছোট। সোল্ডার বলটি স্টেনসিলের উপর সমানভাবে ছড়িয়ে দিন এবং অতিরিক্ত সোল্ডার বলটি সরাতে টুইজার ব্যবহার করুন যাতে স্টেনসিলের পৃষ্ঠের প্রতিটি ফুটো গর্তে শুধুমাত্র একটি সোল্ডার বল অবশিষ্ট থাকে। টেমপ্লেটটি সরান, এটি পরীক্ষা করুন এবং এটি সম্পূর্ণ করুন।

প্রিন্ট করা সোল্ডার ফ্লাক্স বা পেস্ট বিজিএ ডিভাইসটিকে ওয়ার্কবেঞ্চে ফ্লাক্স বা সোল্ডার পেস্টের দিকে মুখ করে রাখুন। টুইজার বা প্যাচের মতো স্টাইলাস দিয়ে সোল্ডার বলগুলো একে একে রাখুন।

8.4 সঠিক পরিমাণে সোল্ডার পেস্ট পদ্ধতি ব্রাশ করুন

টেমপ্লেট প্রক্রিয়াকরণের সময়, টেমপ্লেটের পুরুত্ব ঘন করা হয়, এবং টেমপ্লেটের খোলার আকারটি সামান্য বড় করা হয় এবং সোল্ডার পেস্ট সরাসরি BGA এর প্যাডে মুদ্রিত হয়। সারফেস টেনশনের কারণে, রিফ্লো করার পর সোল্ডার বল তৈরি হয়। এই প্রবন্ধে বল-প্লান্টিং পদ্ধতি ব্যবহার করা হয়েছে। নিচে বল-প্লান্টারের বল-রোপণ পদ্ধতি বর্ণনা করা হয়েছে।
