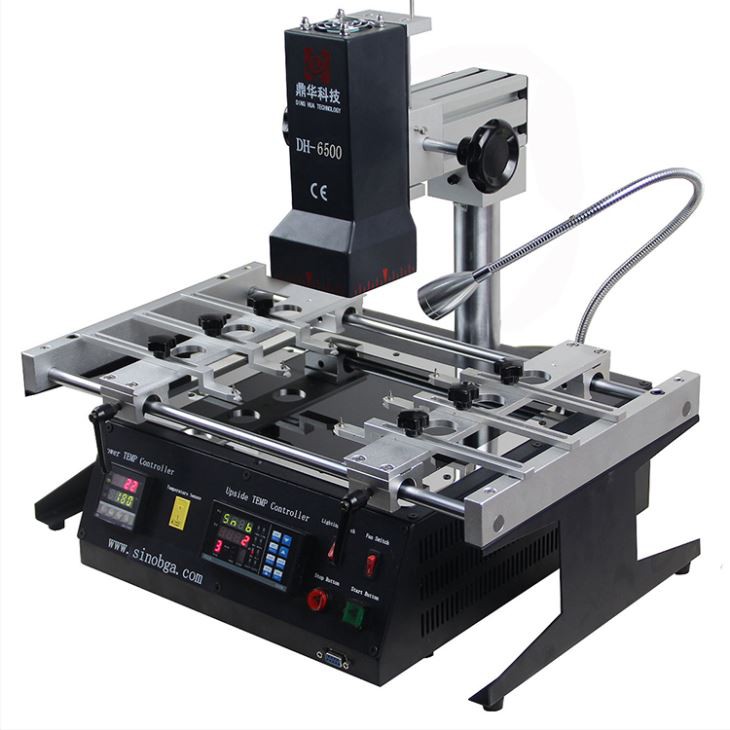

ইনফ্রারেড সোল্ডারিং স্টেশন

                                                                                      ইনফ্রারেড সোল্ডারিং স্টেশন

2টি গরম করার জায়গা সহ সম্পূর্ণ IR BGA রিওয়ার্ক স্টেশন, একটি বড় আকারের চিপের জন্য উপযুক্ত (80*80 মিমি থেকে কম),

এবং সেই PCB, যেমন, টিভি, গেমিং কনসোল এবং কম্পিউটার ইত্যাদি।

উত্পাদন পরামিতি

মোট শক্তি	2300W
শীর্ষ হিটার	450W
নিচের হিটার	1800W, সম্পূর্ণরূপে একটি কাচ-ঢাল বগিতে আবদ্ধ
শক্তি	110~250V 50/60Hz
শীর্ষ মাথা আন্দোলন	উপরে/নিচে, অবাধে ঘোরান।
লাইটিং	তাইওয়ান কাজ আলো নেতৃত্বে, কোন কোণ সমন্বয়.
স্টোরেজ	তাপমাত্রা প্রোফাইলের 10 টি গ্রুপ সংরক্ষণ করুন
পজিশনিং	ভি-গ্রুভ, পিসিবি সমর্থন এক্স, ওয়াই দিক থেকে এক্সটার্নাল ইউনিভার্সাল ফিক্সচারের সাথে সামঞ্জস্য করা যেতে পারে
তাপমাত্রা নিয়ন্ত্রণ	কে সেন্সর, বন্ধ লুপ
টেম্প নির্ভুলতা	±2 ডিগ্রী
পিসিবি আকার	সর্বোচ্চ 270 * 320 মিমি সর্বনিম্ন 20 * 20 মিমি
বিজিএ চিপ	5*5~80*80 মিমি
ন্যূনতম চিপ ব্যবধান	0.15 মিমি
বাহ্যিক মেজাজ সেন্সর	1 পিসি
মাত্রা	L480×W370×H390 মিমি
নেট ওজন	প্রায় 15.5 কেজি

পণ্য বিবরণ

শীর্ষ IR হিটার, 80*80 মিমি, প্রায় সমস্ত চিপ গরম করার জন্য ব্যবহৃত হয়

270*320 মিমি পর্যন্ত বড় আকারের মাদারবোর্ডের জন্য ব্যাপকভাবে ব্যবহার করা হবে

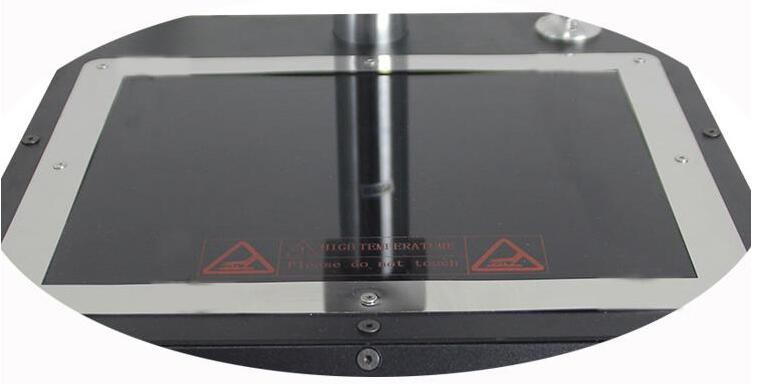

নীচের IR সম্পূর্ণরূপে একটি গ্লাস-ঢালে আবদ্ধ

তাপমাত্রা এবং সময় নির্ধারণের জন্য উপকরণ প্যানেল, পরিচালনা করা সহজ এবং সুবিধামত ব্যবহার করা

যন্ত্র প্যানেল

ইনফ্রারেড সোল্ডারিং স্টেশন - বিশেষ বৈশিষ্ট্য:

• আমদানি করা হিটার: উচ্চ মানের এবং টেকসই।
• গ্লাস গার্ড সহ তাইওয়ান ইনফ্রারেড প্রিহিটিং সিরামিক প্লেট।
• দুটি গরম করার অঞ্চল: উপরের হিটারটি ইনফ্রারেড, এবং নীচের হিটারটি ইনফ্রারেড প্রিহিটিংও।
• কে-টাইপ বন্ধ-লুপ নিয়ন্ত্রণ: তাপমাত্রার নির্ভুলতা ±2 ডিগ্রির মধ্যে। বাহ্যিক সেন্সর সংযোগকারী গরম করার সময় প্রকৃত তাপমাত্রা সনাক্ত করে।
• সাউন্ড নোটিফিকেশন সিস্টেম: একটি ভয়েস রিমাইন্ডার গরম করার 5-10 সেকেন্ড আগে ঘটে, অপারেটরকে প্রস্তুত করার জন্য সতর্ক করে।

আমাদের সেবা

• ডেলিভারির আগে: মেশিন ডেলিভারির আগে কমপক্ষে 12 ঘন্টা কম্পন পরীক্ষার মধ্য দিয়ে যাবে। পরে, মেশিনটি সঠিকভাবে কাজ করছে তা নিশ্চিত করতে আবার পরীক্ষা করা হবে।
• ডেলিভারির পর: যখন মেশিনটি আপনার অবস্থানে পৌঁছাবে, আমরা ইমেল, ফোন বা হোয়াটসঅ্যাপের মাধ্যমে আপনার সাথে যোগাযোগ করব যাতে নিশ্চিত করা যায় যে পণ্যগুলি সময়মতো প্রক্রিয়া করা হয়েছে৷
• মেশিন রসিদ: আমরা ইনস্টলেশন এবং অপারেশন জন্য প্রযুক্তিগত সহায়তা প্রদান করবে.

FAQ

প্রশ্ন: পণ্যটি কীভাবে প্যাক করা হয়?

উত্তর: পণ্যটি সুরক্ষার জন্য ভিতরে ফেনা সহ একটি শক্ত কাগজের কেসে প্যাক করা হয়।

প্রশ্ন: আপনি একটি কারখানা?

উত্তর: হ্যাঁ, আমরা আমাদের নিজস্ব গবেষণা ও উন্নয়ন বিভাগ এবং একটি ধুলো-মুক্ত কর্মশালা সহ একটি কারখানা।

প্রশ্ন: যদি আমি একটি বড় পরিমাণ অর্ডার করি, আমি কি আরও ভাল দাম পেতে পারি?

উত্তর: হ্যাঁ, বিস্তারিত জানার জন্য আমাদের সাথে যোগাযোগ করুন।

প্রশ্নঃ আমি কি আপনার কর্মশালা পরিদর্শন করতে পারি?

উত্তর: হ্যাঁ, আপনি দেখতে পারেন। আমাদের আগাম জানান.

ইনফ্রারেড সোল্ডারিং স্টেশন - ইলেকট্রনিক সমাবেশগুলি পরিচালনা করা

ইলেক্ট্রোস্ট্যাটিক স্রাব (ESD)

ইলেকট্রনিক সমাবেশে ব্যবহৃত কিছু উপাদান স্ট্যাটিক বিদ্যুতের প্রতি সংবেদনশীল এবং স্রাব দ্বারা ক্ষতিগ্রস্ত হতে পারে। স্থির চার্জ তৈরি হয় যখন অ-পরিবাহী পদার্থগুলিকে আলাদা করা হয়, যেমন যখন প্লাস্টিকের ব্যাগ তোলা বা খোলা হয়, যখন সিন্থেটিক পোশাকের মধ্যে ঘর্ষণ হয়, বা যখন প্লাস্টিকের টেপগুলি বিতরণ করা হয়। এই চার্জগুলি অন্যান্য অনেক উত্স থেকেও উঠতে পারে।

ধ্বংসাত্মক স্ট্যাটিক চার্জ কাছাকাছি কন্ডাক্টরগুলিতে জমা হতে পারে, যেমন মানুষের ত্বক, এবং কন্ডাক্টরের মধ্যে স্ফুলিঙ্গ হিসাবে নিঃসৃত হতে পারে। উদাহরণস্বরূপ, যখন একটি মুদ্রিত বোর্ড সমাবেশের পৃষ্ঠটি স্ট্যাটিক চার্জযুক্ত ব্যক্তি দ্বারা স্পর্শ করা হয়, তখন ক্ষতি ঘটতে পারে যদি স্রাবটি পরিবাহী প্যাটার্নের মধ্য দিয়ে একটি স্ট্যাটিক-সংবেদনশীল উপাদানে যায়। এটা মনে রাখা গুরুত্বপূর্ণ যে উপাদানগুলির স্ট্যাটিক ক্ষতির মাত্রা সাধারণত মানুষ অনুভব করতে পারে না (সাধারণত 3,000 ভোল্টের নিচে)।

বৈদ্যুতিক ওভারস্ট্রেস (EOS)

বৈদ্যুতিক ওভারস্ট্রেস (EOS) ক্ষতি অবাঞ্ছিত শক্তি স্পাইক দ্বারা সৃষ্ট হতে পারে, যা সোল্ডারিং আয়রন, সোল্ডার এক্সট্র্যাক্টর, পরীক্ষার যন্ত্র এবং অন্যান্য বৈদ্যুতিকভাবে চালিত সরঞ্জামের মধ্যে ঘটতে পারে। ক্ষতির কারণ হতে পারে এমন বৈদ্যুতিক নিঃসরণ প্রতিরোধ করার জন্য এই সরঞ্জামগুলি অবশ্যই ডিজাইন করা উচিত।

ESD/EOS নিরাপদ কাজের এলাকা

একটি ESD/EOS নিরাপদ কর্মক্ষেত্রের উদ্দেশ্য হল স্পাইক এবং স্ট্যাটিক ডিসচার্জ থেকে সংবেদনশীল উপাদানগুলির ক্ষতি প্রতিরোধ করা। ESD/EOS ক্ষতির ঝুঁকি কমানোর জন্য এই এলাকাগুলি অবশ্যই ডিজাইন এবং রক্ষণাবেক্ষণ করতে হবে।

হ্যান্ডলিং এবং স্টোরেজ পদ্ধতি

1, পিসি বোর্ড সমাবেশসবসময় সঠিকভাবে মনোনীত কাজের এলাকায় পরিচালনা করা আবশ্যক।

2, মনোনীত কাজের ক্ষেত্রগুলি অবশ্যই ESD সুরক্ষার জন্য সুরক্ষা মানগুলি পূরণ করতে চলেছে তা নিশ্চিত করতে পর্যায়ক্রমে পরীক্ষা করা উচিত। মূল উদ্বেগের মধ্যে রয়েছে:

• A. সঠিক গ্রাউন্ডিং পদ্ধতি।
• B. কাজের পৃষ্ঠতলের স্থির অপচয়।
• C. মেঝে পৃষ্ঠতলের স্ট্যাটিক অপচয়।
• D. আয়ন ব্লোয়ার এবং আয়ন এয়ারগানের অপারেশন।

3, মনোনীত কাজের ক্ষেত্রগুলিকে অবশ্যই স্ট্যাটিক-উৎপাদনকারী উপকরণ যেমন স্টাইরোফোম, ভিনাইল, প্লাস্টিক, কাপড় বা অন্য কোনও উপাদান থেকে মুক্ত রাখতে হবে যা স্ট্যাটিক চার্জ তৈরি করে।

4, কাজের এলাকা পরিষ্কার এবং ঝরঝরে রাখা আবশ্যক. PC বোর্ড সমাবেশের দূষণ রোধ করার জন্য, কর্মক্ষেত্রে খাওয়া বা ধূমপান অনুমোদিত নয়।

5,যখন ব্যবহার করা হয় না, সংবেদনশীল উপাদান এবং পিসি বোর্ডগুলি অবশ্যই ঝালযুক্ত ব্যাগ বা বাক্সে সংরক্ষণ করতে হবে।

6, পিসি বোর্ড সমাবেশ পরিচালনা করার সময়, অপারেটরকে অবশ্যই নিম্নলিখিত পদ্ধতিগুলির মধ্যে একটি দ্বারা সঠিকভাবে ভিত্তি করতে হবে:

• উ: মাটির সাথে সংযুক্ত একটি কব্জির চাবুক পরা।
• B. দুটি হিল গ্রাউন্ডার পরা এবং উভয় পা একটি স্থির বিচ্ছিন্ন মেঝে পৃষ্ঠে রাখা।

7,পিসি বোর্ড সমাবেশ প্রান্ত দ্বারা পরিচালিত করা উচিত. সার্কিট বা উপাদান স্পর্শ করা এড়িয়ে চলুন (চিত্র 1 দেখুন)।

8, যখনই সম্ভব উপাদানগুলি প্রান্ত দ্বারা পরিচালনা করা উচিত। কম্পোনেন্ট লিড স্পর্শ করা এড়িয়ে চলুন (চিত্র 2 দেখুন)।

9, সিলিকনযুক্ত হ্যান্ড ক্রিম এবং লোশন ব্যবহার করা উচিত নয়, কারণ তারা সোল্ডারেবিলিটি এবং ইপোক্সি আঠালো সমস্যা সৃষ্টি করতে পারে। পিসি বোর্ডের দূষণ প্রতিরোধের জন্য তৈরি বিশেষ লোশন পাওয়া যায়।

10, শারীরিক ক্ষতি প্রতিরোধ করার জন্য পিসি বোর্ড এবং সমাবেশগুলিকে স্ট্যাকিং এড়ানো উচিত। বিশেষ র্যাক এবং ট্রে হ্যান্ডলিং জন্য উপলব্ধ.
