ইনফ্রারেড টাচ স্ক্রীন SMD রিওয়ার্ক স্টেশন
রিওয়ার্ক স্টেশন হল সেই সিস্টেম যেটি বোর্ডের ইউনিট অংশগুলিতে সোল্ডারিং এবং ডি-সোল্ডারিং করার জন্য। ইউনিট অংশ সাধারণত বোর্ডে খুব ছোট এলাকা হবে, তাই, বোর্ড শুধুমাত্র একটি ছোট এলাকায় উত্তপ্ত করা হবে. এই ক্ষেত্রে, বোর্ড তাপ এবং সংলগ্ন অংশ তাপ সঙ্গে একটি ক্ষতি পেতে পারে সঙ্গে wap হতে পারে.
বিবরণ
ইনফ্রারেড টাচ স্ক্রীন SMD রিওয়ার্ক স্টেশন
1. ইনফ্রারেড টাচ স্ক্রীন এসএমডি রিওয়ার্ক স্টেশনের পণ্য বৈশিষ্ট্য
1. বায়ুপ্রবাহ এবং তাপমাত্রা একটি উচ্চ-তাপমাত্রার হাওয়া গঠনের জন্য বিস্তৃত পরিসরে সামঞ্জস্যযোগ্য।
2. চলমান হিটিং হেড কাজ করা সহজ, গরম-এয়ার হেড এবং মাউন্টিং হেড ম্যানুয়ালি
নিয়ন্ত্রিত, PCB স্লাইডিং র্যাক x এর সাথে মাইক্রো-সামঞ্জস্যযোগ্য। এবং. Y-অক্ষ।
3. টাচ স্ক্রিন ইন্টারফেস, পিএলসি নিয়ন্ত্রণ, তাপমাত্রা বক্ররেখা এবং দুটি সনাক্তকারী কার্ভ প্রদর্শন করতে সক্ষম
একই সময়ে
4. দুটি স্বাধীন গরম করার এলাকা, তাপমাত্রা এবং সময় ডিজিটালভাবে প্রদর্শিত হয়।
5. বিজিএ সোল্ডারিং সাপোর্টিং ফ্রেমের সমর্থনগুলি স্থানীয় সিঙ্কেজকে নিয়ন্ত্রণ করতে মাইক্রো-অ্যাডজাস্টেবল
সোল্ডারিং এলাকায়।

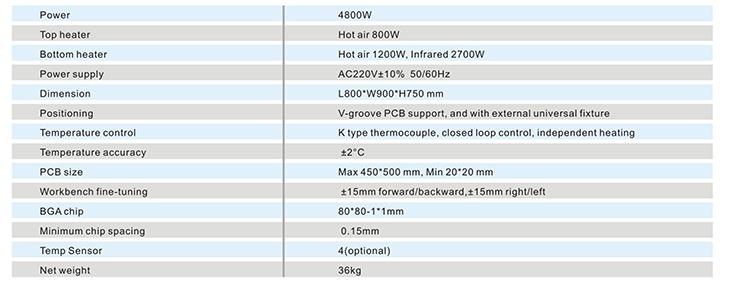

2. ইনফ্রারেড টাচ স্ক্রিন SMD রিওয়ার্ক স্টেশনের স্পেসিফিকেশন

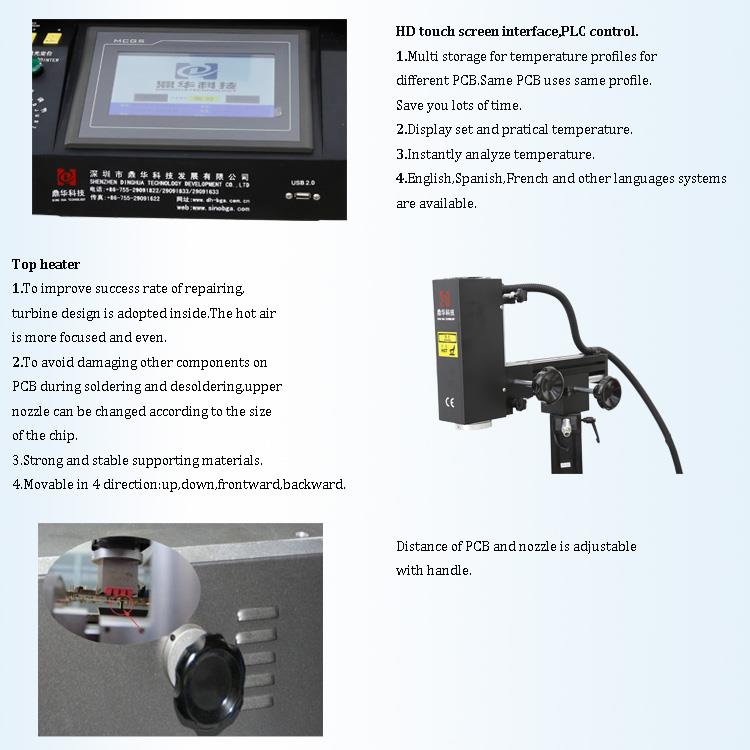

3. ইনফ্রারেড টাচ স্ক্রিন এসএমডি রিওয়ার্ক স্টেশনের বিশদ বিবরণ
এইচডি টাচ স্ক্রিন ইন্টারফেস;
2. তিনটি স্বাধীন হিটার (গরম বায়ু এবং ইনফ্রারেড);
3. ভ্যাকুয়াম কলম;
4. LED হেডল্যাম্প.
4. কেন আমাদের ইনফ্রারেড টাচ স্ক্রিন এসএমডি রিওয়ার্ক স্টেশন বেছে নিন?
5. ইনফ্রারেড টাচ স্ক্রিন এসএমডি রিওয়ার্ক স্টেশনের শংসাপত্র

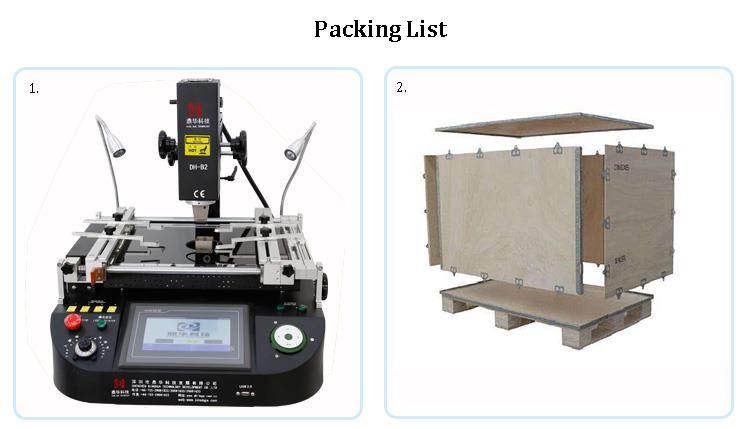

6. ইনফ্রারেড টাচ স্ক্রিন এসএমডি রিওয়ার্ক স্টেশনের প্যাকিং ও চালান
7. আমাদের সাথে যোগাযোগ করুন
Email: john@dinghua-bga.com
WhatsApp/Wechat/Mob:+86 157 6811 4827
8. সম্পর্কিত জ্ঞান
বিজিএ পুনরায় কাজের সতর্কতা
1.প্রিহিট সংজ্ঞা: প্রিহিটিং সোল্ডারের গলনাঙ্কের নীচে সমগ্র সমাবেশকে উত্তপ্ত করে এবং
রিফ্লো তাপমাত্রা।
প্রিহিটিং এর সুবিধা: ফ্লাক্স সক্রিয় করুন, ঢালাই করার জন্য ধাতুর অক্সাইড এবং পৃষ্ঠের ফিল্মগুলি সরিয়ে দিন
এবং ফ্লাক্স নিজেই উদ্বায়ী, ভেজা প্রভাব উন্নত, মধ্যে তাপমাত্রা পার্থক্য কমাতে
উপরের এবং নীচের পিসিবি, তাপের ক্ষতি প্রতিরোধ করে, আর্দ্রতা অপসারণ করে এবং পপকর্নের ঘটনা প্রতিরোধ করে,
তাপমাত্রার পার্থক্য কমাতে।
প্রিহিটিং পদ্ধতি: 80 থেকে 100 ডিগ্রি তাপমাত্রায় 8 থেকে 20 ঘন্টার জন্য ইনকিউবেটরে PCB রাখুন
(PCB আকারের উপর নির্ভর করে)।
2. "পপকর্ন": ঢালাইয়ের সময় একটি সমন্বিত সার্কিট বা SMD ডিভাইসে আর্দ্রতার উপস্থিতি বোঝায়
প্রক্রিয়া দ্রুত উত্তপ্ত, যাতে আর্দ্রতা সম্প্রসারণ, মাইক্রো ক্র্যাকিং এর ঘটনা.
3. তাপীয় ক্ষতি অন্তর্ভুক্ত: প্যাড সীসা warping; সাবস্ট্রেট ডিলামিনেশন, সাদা দাগ, ফোসকা বা বিবর্ণতা।
সাবস্ট্রেটের অভ্যন্তরীণ ওয়ার্পিং এবং এর সার্কিট উপাদানগুলির অবক্ষয় "অদৃশ্যতা" সমস্যার কারণে হয়,
বিভিন্ন উপকরণ বিভিন্ন সম্প্রসারণ সহগ কারণে.
4. প্লেসমেন্ট বা রিওয়ার্কের ক্ষেত্রে পিসিবি প্রিহিটিং করার জন্য তিনটি পদ্ধতি:
ওভেন: পপকর্ন এবং অন্যান্য ঘটনা প্রতিরোধ করতে BGA এর অভ্যন্তরীণ আর্দ্রতা বেক করা যেতে পারে
হট প্লেট: এই পদ্ধতিটি গ্রহণ করা হয় না কারণ হট প্লেটের অবশিষ্ট তাপ শীতল হওয়ার হারকে বাধা দেয়।
সোল্ডার জয়েন্ট, সীসার বৃষ্টিপাতের দিকে নিয়ে যায়, একটি সীসা পুল গঠন করে এবং সোল্ডার জয়েন্টের শক্তি হ্রাস করে।
গরম বাতাসের ট্রফ: পিসিবি সমাবেশের আকৃতি এবং নীচের কাঠামো নির্বিশেষে, গরম বায়ু শক্তি পারে
সরাসরি PCB সমাবেশের সমস্ত কোণ এবং ফাটল প্রবেশ করান, যাতে PCB সমানভাবে গরম করা যায় এবং গরম করা যায়
সময় সংক্ষিপ্ত করা যেতে পারে।
