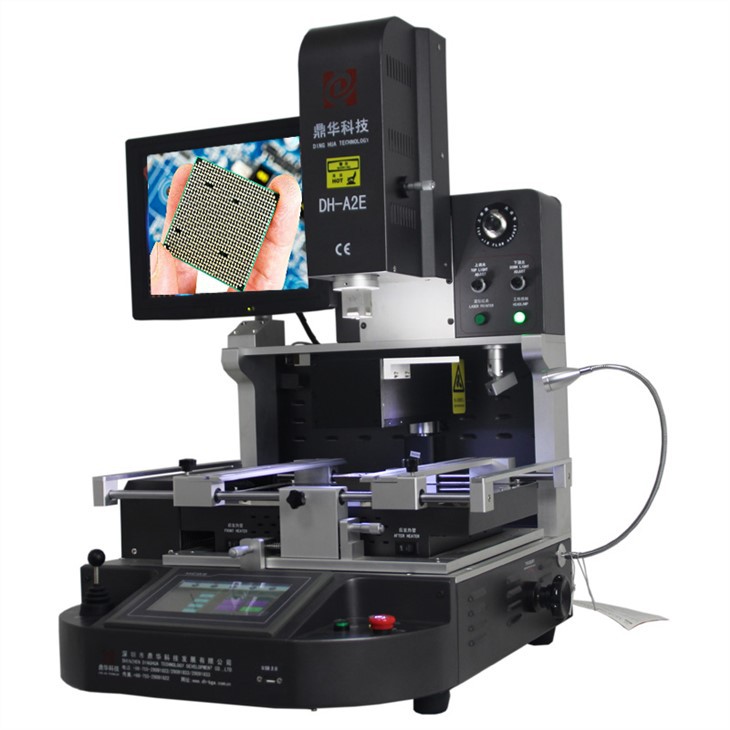

DH-A2E স্বয়ংক্রিয় BGA রিওয়ার্ক স্টেশন
1. সম্পূর্ণ স্বয়ংক্রিয় অপটিক্যাল অ্যালাইনমেন্ট বিজিএ রিওয়ার্ক স্টেশন।
2. গরম বাতাস এবং IR
3.Brand: Dinghua প্রযুক্তি
4. সুবিধা: মেরামত উচ্চ সফল হার.
বিবরণ
DH-A2E স্বয়ংক্রিয় BGA রিওয়ার্ক স্টেশন
1.হট এয়ার বিজিএ মেশিন রিওয়ার্ক স্টেশনের পণ্য বৈশিষ্ট্য
•চিপ-স্তরের মেরামতের উচ্চ সফল হার। ডিসোল্ডারিং, মাউন্টিং এবং সোল্ডারিং প্রক্রিয়া স্বয়ংক্রিয়।
• সুবিধাজনক প্রান্তিককরণ।
•সিরামিক টেম্পারড গ্লাস মাদারবোর্ডকে বিকৃতি থেকে রক্ষা করে।
•তিনটি স্বাধীন তাপমাত্রা হিটিং + পিআইডি স্ব-সেটিং সামঞ্জস্য করা হয়েছে, তাপমাত্রার নির্ভুলতা ±1 ডিগ্রিতে থাকবে
• ভ্যাকুয়াম পাম্পে তৈরি, BGA চিপস তুলে নিন।
2. গরম বাতাসের স্পেসিফিকেশনDH-A2E স্বয়ংক্রিয় BGA রিওয়ার্ক স্টেশন
3. ইনফ্রারেড DH-A2E স্বয়ংক্রিয় BGA রিওয়ার্ক স্টেশনের বিশদ বিবরণ
4. কেন আমাদের লেজার পজিশনিং DH-A2E স্বয়ংক্রিয় BGA রিওয়ার্ক স্টেশন বেছে নিন?
5. অপটিক্যাল অ্যালাইনমেন্ট DH-A2E স্বয়ংক্রিয় বিজিএ রিওয়ার্ক স্টেশনের শংসাপত্র
6. প্যাকিং তালিকাসিসিডি ক্যামেরা DH-A2E স্বয়ংক্রিয় BGA রিওয়ার্ক স্টেশন
7. সিসিডি লেন্স DH-A2E স্বয়ংক্রিয় BGA রিওয়ার্ক স্টেশনের চালান
আমরা DHL/TNT/UPS/FEDEX এর মাধ্যমে মেশিনটি চালান, যা দ্রুত এবং নিরাপদ। আপনি যদি চালানের অন্যান্য শর্তাদি পছন্দ করেন,
আমাদের বলতে নির্দ্বিধায় দয়া করে.
8. পেমেন্ট শর্তাবলী.
ব্যাংক স্থানান্তর, ওয়েস্টার্ন ইউনিয়ন, ক্রেডিট কার্ড।
পেমেন্ট পাওয়ার পর আমরা 5-10 ব্যবসার সাথে মেশিনটি পাঠাব।
9. DH-A2E স্বয়ংক্রিয় BGA রিওয়ার্ক স্টেশনের জন্য অপারেশন গাইড
10. তাত্ক্ষণিক উত্তর এবং সেরা মূল্যের জন্য আমাদের সাথে যোগাযোগ করুন।
Email: John@dh-kc.com
MOB/WhatsApp/Wechat: +86 15768114827
আমার হোয়াটসঅ্যাপ যোগ করতে লিঙ্কে ক্লিক করুন:
https://api.whatsapp.com/send?phone=8615768114827
10. সম্পর্কিত জ্ঞান
SMT উপাদানটির একটি স্টেনসিল খোলার আকার এবং আকৃতি রয়েছে যা প্যাডের সাথে সামঞ্জস্যপূর্ণ এবং 1:1 পদ্ধতিতে খোলে।
বিশেষ ক্ষেত্রে, কিছু বিশেষ SMT উপাদানগুলির স্টেনসিল খোলার আকার এবং আকৃতির জন্য বিশেষ বিধান রয়েছে।
2 বিশেষ SMT কম্পোনেন্ট স্টেনসিল খোলার 2.1 CHIP কম্পোনেন্ট: 0603 বা তার বেশি CHIP কম্পোনেন্ট, যাতে কার্যকরভাবে
টিনের পুঁতি প্রজন্মের প্রতিরোধ. 2.2 SOT89 উপাদান: প্যাড এবং উপাদানগুলির মধ্যে ছোট প্যাড ব্যবধানের কারণে,
সোল্ডারিং মানের সমস্যা যেমন সোল্ডার বল তৈরি করা সহজ। 2.3 SOT252 উপাদান: যেহেতু SOT252 এর একটি বড় প্যাড রয়েছে,
টিনের পুঁতি তৈরি করা সহজ, এবং রিফ্লো সোল্ডারিং টান একটি বড় স্থানচ্যুতি ঘটায়। 2.4IC: A. একটি স্ট্যান্ডার্ড প্যাড ডিজাইনের জন্য,
= 0.65 মিমি পিচ সহ একটি আইসি প্যাডের প্রস্থের 90% খোলার প্রস্থ এবং একটি স্থির দৈর্ঘ্য থাকে। B. স্ট্যান্ডার্ড প্যাড ডিজাইনের জন্য,
পিচ "= 005মিমি আইসি, ছোট পিচের কারণে, ব্রিজ করা সহজ, স্টেনসিল খোলার মোডের একই দৈর্ঘ্যের দিক আছে, খোলার
প্রস্থ হল {{0}}.5 পিচ, এবং খোলার প্রস্থ হল 0.25 মিমি। 2.5 অন্যান্য ক্ষেত্রে: যখন একটি প্যাড খুব বড় হয়, সাধারণত এক পাশ 4 মিমি থেকে বড় হয় এবং
অন্য দিকটি 2.5 মিমি এর কম নয়, যাতে টিনের পুঁতি এবং উত্তেজনা দ্বারা সৃষ্ট স্থানচ্যুতি রোধ করা যায়, জাল
গ্রিড লাইন বিভাজন গ্রহণ করার জন্য খোলার সুপারিশ করা হয়। গ্রিডের প্রস্থ হল 0.5 মিমি এবং গ্রিডের আকার 2 মিমি, যা সমানভাবে ভাগ করা যায়
প্যাড আকার দ্বারা। প্রিন্টিং স্টেনসিল খোলার আকৃতি এবং আকারের প্রয়োজনীয়তা: সাধারণ PCB সমাবেশের জন্য, আঠালো প্রযুক্তি পছন্দ করা হয়। বিতরণ
পছন্দ করা হয়। CHIP, MELF, SOT উপাদানগুলি স্টেনসিলের মাধ্যমে প্রিন্ট করা হয় এবং স্টেনসিলিং এড়াতে IC ব্যবহার করা হয়। এখানে, শুধুমাত্র চিপ, MELF,
SOT প্রিন্টিং স্টেনসিল খোলার আকার এবং খোলার আকৃতির জন্য সুপারিশ করা হয়। 1. দুটি তির্যক পজিশনিং গর্ত এ খুলতে হবে
স্টেনসিলের তির্যক, এবং FIDUCIAL মার্ক পয়েন্ট খোলার নির্বাচন করা উচিত। 2. খোলার অংশগুলি লম্বা স্ট্রিপ। পরিদর্শন পদ্ধতি
1) চাক্ষুষ পরিদর্শন দ্বারা খোলার এবং কেন্দ্রে প্রসারিত নেট পরীক্ষা করুন. 2) PCB সত্তার মাধ্যমে স্টেনসিল খোলার সঠিকতা পরীক্ষা করুন।
3) স্টেনসিল খোলার দৈর্ঘ্য এবং প্রস্থ এবং গর্তের দেয়ালের মসৃণতা এবং স্টিল শীটের পৃষ্ঠতল যাচাই করুন
স্নাতক উচ্চ ক্ষমতা মাইক্রোস্কোপ. 4) মুদ্রণের পরে সোল্ডার পেস্টের পুরুত্ব সনাক্ত করে ইস্পাত শীটের পুরুত্ব যাচাই করা হয়,
যে, ফলাফল যাচাই করা হয়. উপসংহার স্টেনসিল ডিজাইন প্রযুক্তির জন্য পরীক্ষা এবং নিয়ন্ত্রণের সময়কাল প্রয়োজন এবং মুদ্রণের মান ভাল
নিয়ন্ত্রিত এসএমটি ঢালাই মানের ত্রুটির পিপিএম প্রায় 1300ppm থেকে প্রায় 130ppm-এ কমে গেছে। উন্নয়নের কারণে
আধুনিক ইলেকট্রনিক উপাদান প্যাকেজিং দিক, উচ্চতর প্রয়োজনীয়তা এছাড়াও ইস্পাত জাল নকশা উপর স্থাপন করা হয়. এটা একটা বিষয় যে আমরা
ভবিষ্যতে ফোকাস করতে হবে।
