QFN সোল্ডারিং মেশিন
3 হিটিং জোন টাচ স্ক্রিন বিজিএ রিবলিং মেশিন হল একটি বিশেষ সরঞ্জাম যা ইলেকট্রনিক্স শিল্পে বল গ্রিড অ্যারে (বিজিএ) উপাদানগুলি মেরামত এবং পুনরায় কাজ করার জন্য ব্যবহৃত হয়। বিজিএ উপাদানগুলি সাধারণত ইলেকট্রনিক ডিভাইসগুলিতে ব্যবহৃত হয় এবং যখন তারা ব্যর্থ হয়, তখন সেগুলি মেরামত বা প্রতিস্থাপন করা চ্যালেঞ্জ হতে পারে। বিজিএ রিবলিং মেশিনটি এই প্রক্রিয়াটিকে সহজ এবং আরও দক্ষ করার জন্য ডিজাইন করা হয়েছে।
বিবরণ
3 হিটিং জোন টাচ স্ক্রীন বিজিএ রিবলিং মেশিন
মেশিনটিতে তিনটি হিটিং জোন রয়েছে, যা রিবলিং প্রক্রিয়া চলাকালীন তাপমাত্রার সুনির্দিষ্ট নিয়ন্ত্রণের অনুমতি দেয়।
টাচ স্ক্রিন ইন্টারফেস তাপমাত্রা সেটিং এবং নিরীক্ষণের জন্য একটি সহজে ব্যবহারযোগ্য ইন্টারফেস প্রদান করে, পাশাপাশি
বিভিন্ন ধরনের BGA এর জন্য উপযুক্ত প্রোগ্রাম নির্বাচন করা। মেশিন বিশেষভাবে reballing জন্য ডিজাইন করা হয়, যা
বিদ্যমান সোল্ডার বলগুলিকে অপসারণ করা এবং সেগুলিকে নতুন দিয়ে প্রতিস্থাপন করা, নিশ্চিত করা যে বিজিএ উপাদানটি সহায়ক-
সার্কিট বোর্ডের সাথে সংযুক্ত এবং সঠিকভাবে কাজ করে।
সামগ্রিকভাবে, 3টি হিটিং জোন টাচ স্ক্রিন বিজিএ রিবলিং মেশিনটি যেকোনও ব্যক্তির জন্য একটি অপরিহার্য হাতিয়ার যা মেরামত করতে হবে এবং
ইলেকট্রনিক্স শিল্পে বিজিএ উপাদানগুলিকে পুনরায় কাজ করা।

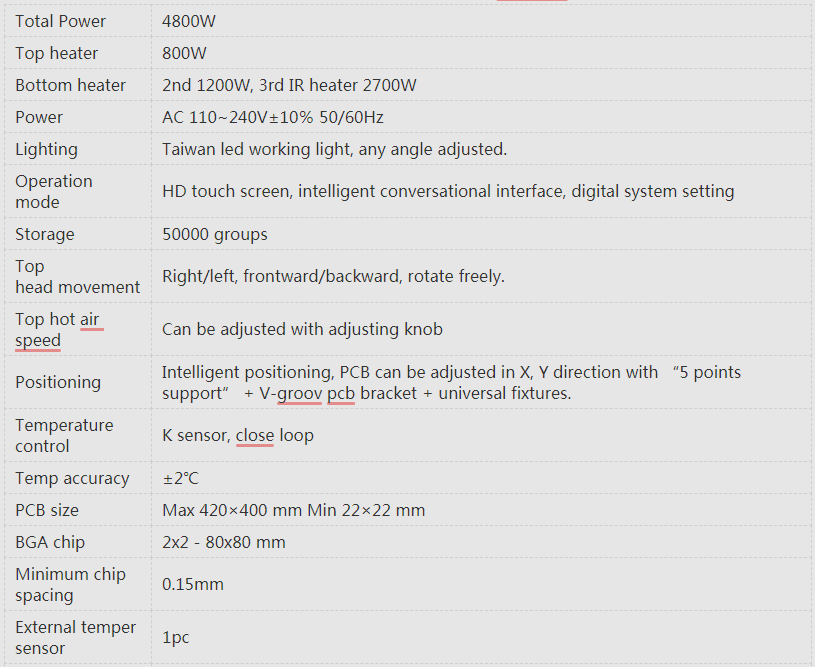

3 হিটিং জোন টাচ স্ক্রীন বিজিএ রিবলিং মেশিনের পণ্যের প্যারামিটার
3টি হিটিং জোন টাচ স্ক্রীন বিজিএ রিবলিং মেশিনের পণ্য বৈশিষ্ট্য
3টি স্বাধীন নিয়ন্ত্রণ হিটার
এখানে একটি 3 হিটিং জোন টাচ স্ক্রীন বিজিএ রিবলিং মেশিনের কিছু বৈশিষ্ট্য রয়েছে:
টাচ স্ক্রিন নিয়ন্ত্রণ: মেশিনটি একটি টাচ স্ক্রিন ডিসপ্লে দিয়ে সজ্জিত যা ব্যবহারকারীকে অনুমতি দেয়
বিভিন্ন পরামিতি যেমন তাপমাত্রা, হিটিং জোন এবং সময় সহজেই সেট এবং নিয়ন্ত্রণ করুন।
3টি হিটিং জোন: মেশিনটির তিনটি হিটিং জোন রয়েছে, যার প্রতিটি স্বাধীনভাবে নিয়ন্ত্রণ করা যেতে পারে-
lled এবং একটি ভিন্ন তাপমাত্রা সেট. এটি গরম করার প্রক্রিয়ার সুনির্দিষ্ট নিয়ন্ত্রণের অনুমতি দেয় এবং h-
elps একটি সামঞ্জস্যপূর্ণ এবং অভিন্ন রিবলিং প্রক্রিয়া নিশ্চিত করে।
তাপমাত্রা নিয়ন্ত্রণ: মেশিনটি উন্নত তাপমাত্রা নিয়ন্ত্রণ প্রযুক্তি দিয়ে সজ্জিত, অ্যালো-
একটি সফল রিবলিং প্রক্রিয়ার জন্য প্রয়োজনীয় তাপমাত্রা সুনির্দিষ্টভাবে সেট এবং বজায় রাখার জন্য ব্যবহারকারীকে উইং করুন-
ess
উচ্চ-মানের উপাদান: মেশিনটি উচ্চ-মানের উপাদান এবং উপকরণ দিয়ে তৈরি, নিশ্চিত করে
সময়ের সাথে নির্ভরযোগ্য এবং ধারাবাহিক কর্মক্ষমতা।
ব্যবহার করা সহজ: টাচ স্ক্রিন নিয়ন্ত্রণ ইন্টারফেসটি ব্যবহারকারী-বান্ধব এবং স্বজ্ঞাত হতে ডিজাইন করা হয়েছে, এটি তৈরি করে
ব্যবহারকারীদের জন্য মেশিন সেট আপ করা এবং পরিচালনা করা সহজ, এমনকি তাদের রিবলিংয়ের সীমিত অভিজ্ঞতা থাকলেও
মেশিন
প্রধান অংশ ব্যাখ্যা:
3টি হিটিং জোনের টাচস্ক্রিনের পণ্যের বিবরণ(3 হিটিং জোন টাচ স্ক্রীন বিজিএ রিবলিং মেশিন)
একটি উচ্চ-মানের বিজিএ রিওয়ার্ক স্টেশনে একটি ভাল ডিজাইন করা গরম বায়ু প্রবাহ ব্যবস্থা থাকবে যা প্রদান করে
বিজিএ উপাদান এবং আশেপাশের অঞ্চলের সামঞ্জস্যপূর্ণ এবং অভিন্ন গরম করা। এটি সমালোচক-
একটি সফল BGA পুনর্ব্যবহার প্রক্রিয়া নিশ্চিত করতে, কারণ অসম গরম করার ফলে সোল্ডার নরম হতে পারে
খুব দ্রুত বা পর্যাপ্ত নয়, যার ফলে কম্পোনেন্ট বা PCB-এর ক্ষতি হয়। শীর্ষস্থানীয় কিছু ফে-
বিজিএ রিওয়ার্ক স্টেশনে গরম বাতাসের প্রবাহের জন্য যে বৈশিষ্ট্যগুলি সন্ধান করতে হবে তার মধ্যে রয়েছে:

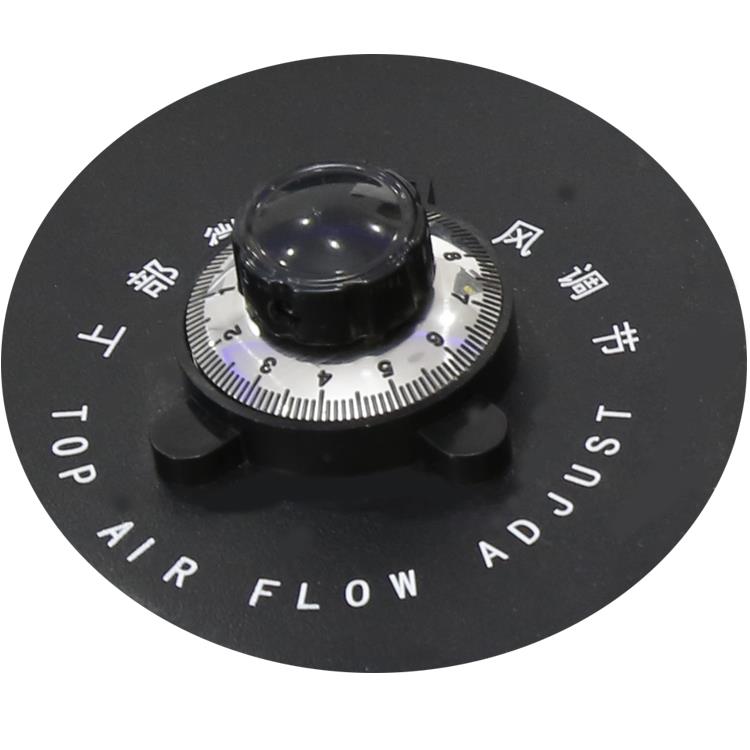

সামঞ্জস্যযোগ্য প্রবাহ হার: গরম বাতাসের প্রবাহ হার সামঞ্জস্য করার ক্ষমতা নিশ্চিত করতে সাহায্য করতে পারে যে
উপাদান সমানভাবে উত্তপ্ত হয় এবং তাপমাত্রা সঠিকভাবে নিয়ন্ত্রিত হয়।
(3 হিটিং জোন টাচ স্ক্রীন বিজিএ রিবলিং মেশিন)
ভ্যাকুয়াম পেনটি বিজিএ রিওয়ার্ক প্রক্রিয়ার একটি গুরুত্বপূর্ণ হাতিয়ার কারণ এটি ব্যবহারকারীকে হ্যান্ডেল করতে দেয়
বিজিএ কম্পোনেন্ট তাদের হাত দিয়ে স্পর্শ না করে, যা সূক্ষ্ম সোল্ডার বলের ক্ষতি করতে পারে
উপাদান উপর. ভ্যাকুয়াম কলমটি উপাদানটির অবস্থান নির্ধারণের একটি স্থিতিশীল এবং সুনির্দিষ্ট উপায়ও সরবরাহ করে
PCB-তে, যা একটি সফল পুনঃকর্ম প্রক্রিয়া নিশ্চিত করার জন্য গুরুত্বপূর্ণ।
(3 হিটিং জোন টাচ স্ক্রীন বিজিএ রিবলিং মেশিন)
বিজিএ রিওয়ার্ক স্টেশনে গরম বাতাসের অগ্রভাগের উচ্চতা তাপমাত্রা নিয়ন্ত্রণ করতে এবং সামঞ্জস্য করা যেতে পারে
গরম বাতাসের প্রবাহ যা BGA (বল গ্রিড অ্যারে) উপাদান এবং পার্শ্ববর্তী এলাকা গরম করতে ব্যবহৃত হয়
মুদ্রিত সার্কিট বোর্ড
(3 হিটিং জোন টাচ স্ক্রীন বিজিএ রিবলিং মেশিন)

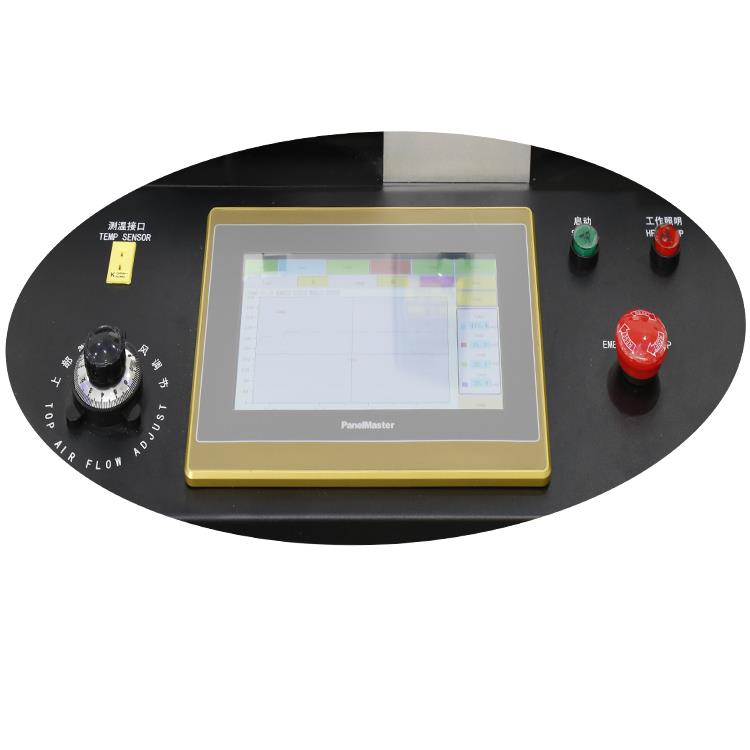

একটি বিজিএ রিওয়ার্ক মেশিনের টাচস্ক্রিন একটি ইউজার ইন্টারফেস উপাদান যা অপারেটরকে নিয়ন্ত্রণ করতে দেয়
এবং পুনরায় কাজ প্রক্রিয়া নিরীক্ষণ. এটি সাধারণত একটি রঙিন ডিসপ্লে স্ক্রীন নিয়ে গঠিত যা m-তে একীভূত হয়।
achine এর কন্ট্রোল প্যানেল, এবং তাপমাত্রা সেটিংস, প্রক্রিয়া অবস্থা, এবং এর মতো তথ্য প্রদর্শন করতে ব্যবহৃত হয়
ভুল বার্তা. টাচস্ক্রিনটি কমান্ড ইনপুট করতে এবং মেশিনের সাথে সামঞ্জস্য করতে ব্যবহার করা যেতে পারে
পরামিতি, যেমন তাপমাত্রা এবং গরম বায়ু প্রবাহ হার।
এই গ্রাহকরা যারা আমাদের বিজিএ রিওয়ার্ক মেশিন কিনেছেন এবং তাদের বেশিরভাগই
এখনও স্বয়ংক্রিয় লকিং মেশিন এবং অটো সোল্ডার-এর জন্য আরও সহযোগিতার জন্য অপেক্ষা করছে
ing স্টেশন ইত্যাদি
3টি হিটিং জোন টাচ স্ক্রীন বিজিএ রিবলিং মেশিনের FAQ
3 হিটিং জোন টাচ স্ক্রীন বিজিএ রিবলিং মেশিন
1. প্রশ্ন: এই মেশিনটি কি শুধুমাত্র গরম বাতাসের সাথে?
উত্তর: না, এতে 2টি হট এয়ার হিটার, 1টি ইনফ্রারেড প্রিহিটিং জোন রয়েছে৷
2. প্রশ্নঃ BGA কি?
উত্তর: বল গ্রিড অ্যারে, এক ধরনের চিপ যা ব্যাপকভাবে ব্যবহৃত হয়।
3. প্রশ্ন: বিজিএ রিওয়ার্ক স্টেশন ব্যবহার করার আগে আমার কি পর্যাপ্ত অপারেটর প্রশিক্ষণ দরকার?
উত্তর: দক্ষতা অনুশীলন করা যেতে পারে, এবং নিজেই বিকাশ করছে, আপনি ব্যবহার করতে এবং অধ্যয়ন করতে পারেন।
4. প্রশ্ন: একটি সফল তাপমাত্রা প্রোফাইল নিখুঁত?
উত্তর: বিজিএ রিওয়ার্ক প্রোফাইল অ্যাসেম্বলি রিফ্লো প্রোফাইলের মতোই গুরুত্বপূর্ণ এবং বেশিরভাগ ক্ষেত্রে নকল
এটা এটি ছাড়া, আপনি একটি সফল এবং পুনরাবৃত্তিযোগ্য বিজিএ পুনর্ব্যবহার প্রক্রিয়া অর্জন করতে পারবেন না।
