হট এয়ার অপটিক্যাল BGA Reballing স্টেশন

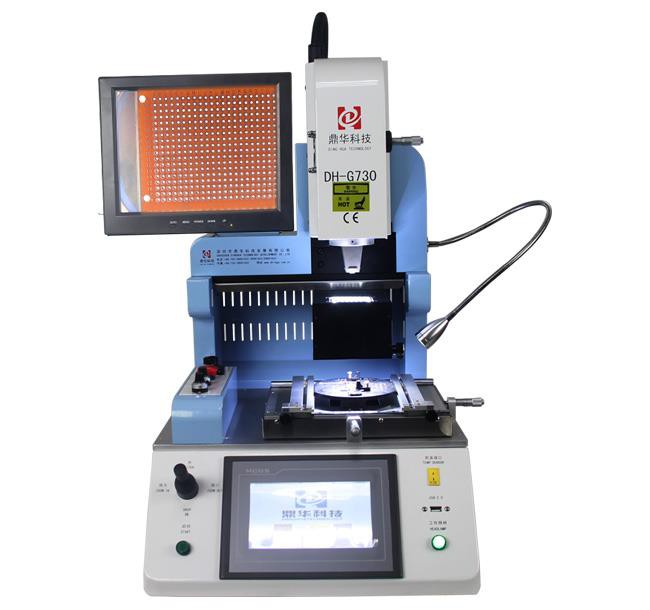

হট এয়ার অপটিক্যাল BGA রিব্লোলিং স্টেশন এই মেশিনটি DH-G730 একটি স্বয়ংক্রিয় আইসি পুনর্নির্মাণ স্টেশন, 15 ইঞ্চি ডিসপ্লে পর্দা এবং 1080 পি এবং আমদানি করা অপটিক্যাল সিসিডি ক্যামেরা যা চিপ এবং PCB- এর জন্য দুটি রং বিভক্ত করতে পারে, বিশেষ করে মোবাইল ফোন আইসি জন্য ব্যবহৃত হয়, যেমন, আইফোন, স্যামসাং, হুয়াওয়ে এবং জিয়াওমি ...
বিবরণ

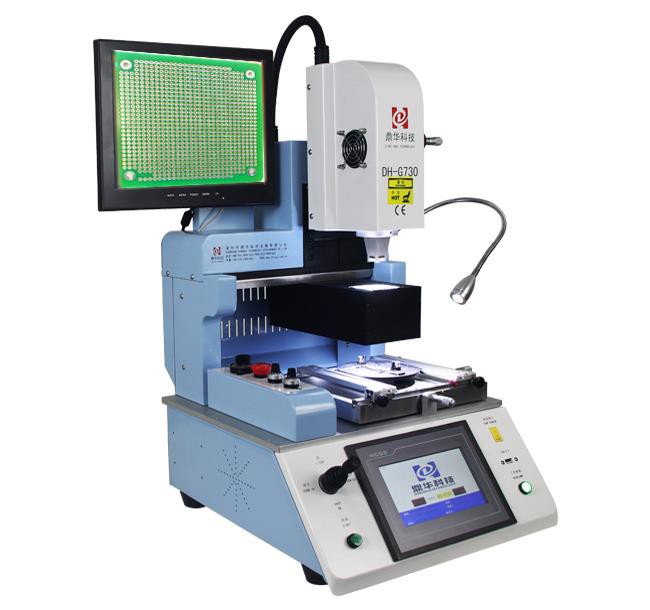

গরম বায়ু অপটিক্যাল BGA reballing স্টেশন
এই মেশিনটি DH-G730 একটি স্বয়ংক্রিয় আইসি পুনর্বিন্যাস স্টেশন, 15 ইঞ্চি ডিসপ্লে পর্দা এবং 1080 পি এবং আমদানি করা অপটিক্যাল সিসিডি ক্যামেরা যা চিপ এবং PCB এর জন্য দুটি রং বিভক্ত করতে পারে, বিশেষত মোবাইল ফোন আইসি যেমন আইফোন, স্যামসাং , হুয়াওয়ে এবং জিয়াওমি ইত্যাদি।
গরম বায়ু অপটিক্যাল BGA reballing স্টেশন পণ্যের বিবরণ
সমস্ত ক্ষমতা | 2500W |
শীর্ষ হিটার | 1200W |
নীচে হিটার | 1200W |
ক্ষমতা | AC110 ~ 240V ± 10% 50 / 60Hz |
অপারেশন মোড | দুটি মোড: ম্যানুয়াল এবং স্বয়ংক্রিয়। এইচডি স্পর্শ পর্দা, বুদ্ধিমান মানুষ-মেশিন, ডিজিটাল সিস্টেম সেটিং। |
অপটিক্যাল CCD ক্যামেরা লেন্স | 90 ° খুলুন / ভাঁজ |
মনিটর পর্দা | 1080P |
ক্যামেরা ম্যাগনিফিকেশন | 1x - 200x |
ওয়ার্কব্যাঙ্ক জরিমানা-সুরকরণ: | ± 15mm ফরওয়ার্ড / পিছনে, ± 15mm ডান / বাম, |
কোণ সামঞ্জস্য জন্য উচ্চ মাইক্রোফুলে | 60 ͦ |
প্লেসমেন্ট সঠিকতা: | ± 0.01mm |
পিসিবি পজিশন | ইন্টেলিজেন্ট পজিশনিং, পিসিবি এক্স, Y দিক নির্দেশিত "5 পয়েন্ট সমর্থন" + V-groov PCB বন্ধনী + সর্বজনীন ফিক্সচার সঙ্গে সামঞ্জস্য করা যাবে। |
প্রজ্বলন | তাইওয়ান নেতৃত্বে কাজ হালকা, কোন কোণ নিয়মিত |
তাপমাত্রা প্রোফাইল স্টোরেজ | 50000 টি গ্রুপ |
তাপমাত্রা নিয়ন্ত্রণ | কে সেন্সর, বন্ধ লুপ |
চলমান পদ্ধতি | পিএলসি নিয়ন্ত্রণ |
তাপ সঠিকতা | ± 1 ℃ |
পিসিবি আকার | সব ধরনের মোবাইল ফোন মাদারবোর্ড |
BGA চিপ | 1x1 - 80x80 মিমি |
ন্যূনতম চিপ স্পেসিং | 0.15mm |
বাহ্যিক সেন্সর সেন্সর | 1pc |
মাত্রা | L420 × W450 × H680 মিমি |
নিট ওজন | 35KG |
গরম বায়ু অপটিক্যাল BGA reballing স্টেশন পণ্যের বিবরণ

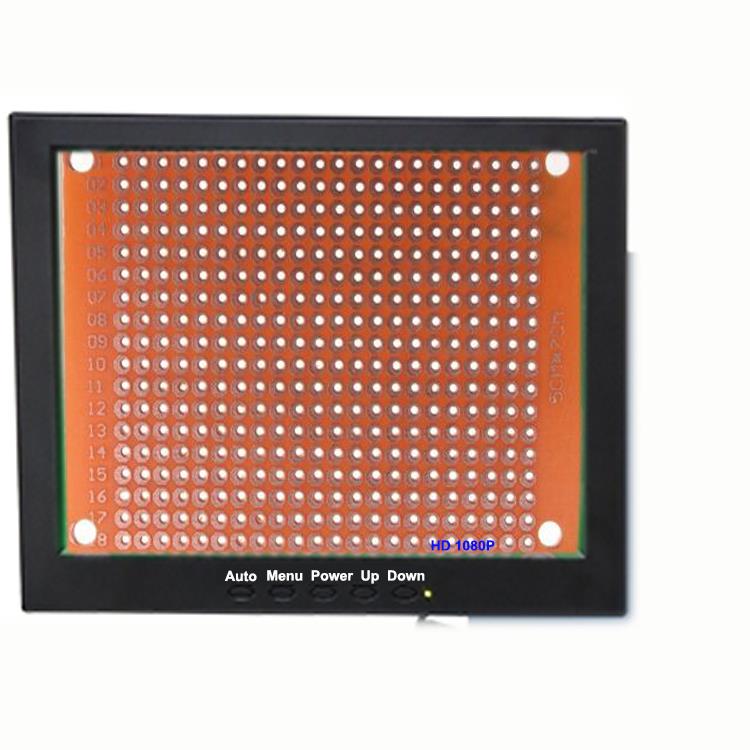

এইচডি মনিটরের পর্দা, 1080P, চিপ এবং PCBA ডট এর ইমেজিং হতে পারে, দুই ধরনের রং নিরীক্ষণের সময়, মেশিন শুরু করতে "শুরু" ক্লিক করুন

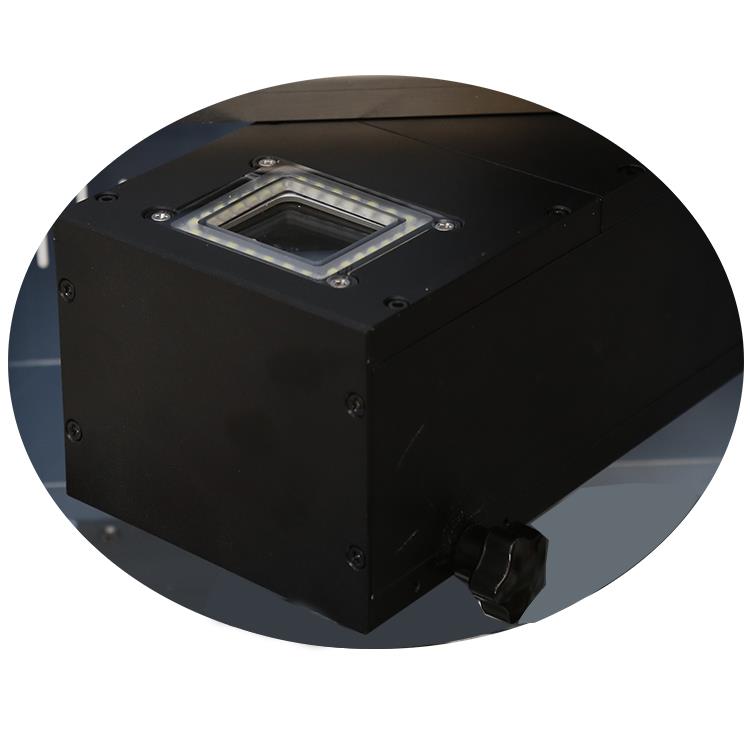

আমদানি করা অপটিক্যাল সিসিডি ক্যামেরা, যা ব্যাগ, আইসি এবং কুইফএন ইত্যাদির জন্য সারিবদ্ধ করতে মনিটরের স্ক্রিনে দুই ধরনের রং প্রদর্শন করতে পারে।

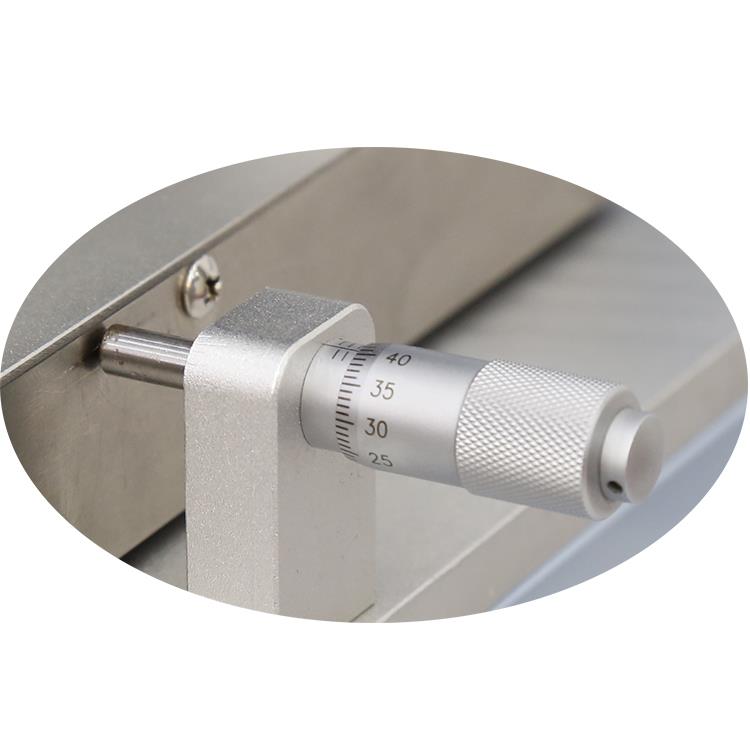

পিসিবি থেকে চিপের জন্য সারিবদ্ধ করার সময় ডান বা বামে এবং পিছন দিকে বা পিছনে পিসিবি সূক্ষ্ম সুর জন্য মাইক্রোমিটার

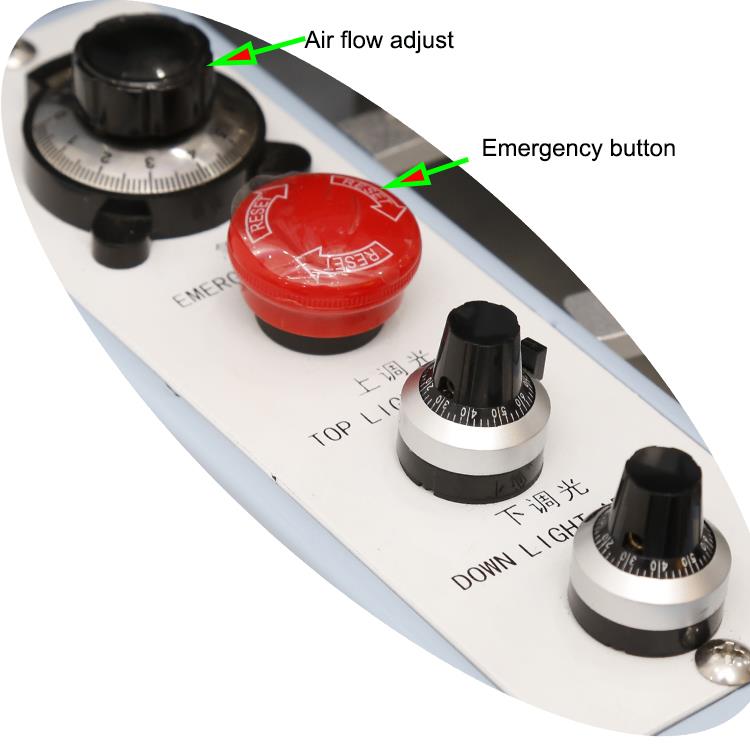

Bga rework স্টেশন এর কার্যকরী বোতাম, যেমন, উচ্চ গরম বায়ু জন্য air flow adjusting যখন desoldering বা স্লাইডারিং, জরুরী বাটন এবং সিসিডি ক্যামেরা জন্য হালকা সামঞ্জস্য।

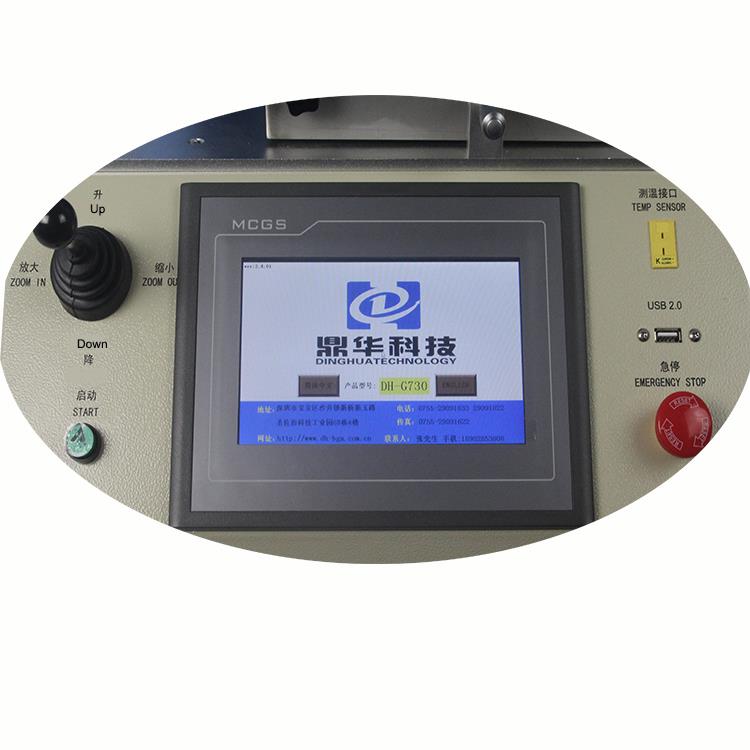

DH-G730 bga rework স্টেশন অপারেশন ইন্টারফেস, সহজ এবং সহজ কাজ, স্পর্শ পর্দায় সব পরামিতি সেট করা যাবে, এটি এই পুরো মেশিনের নিয়ন্ত্রণ কেন্দ্র।
আমাদের কারখানা সম্পর্কে

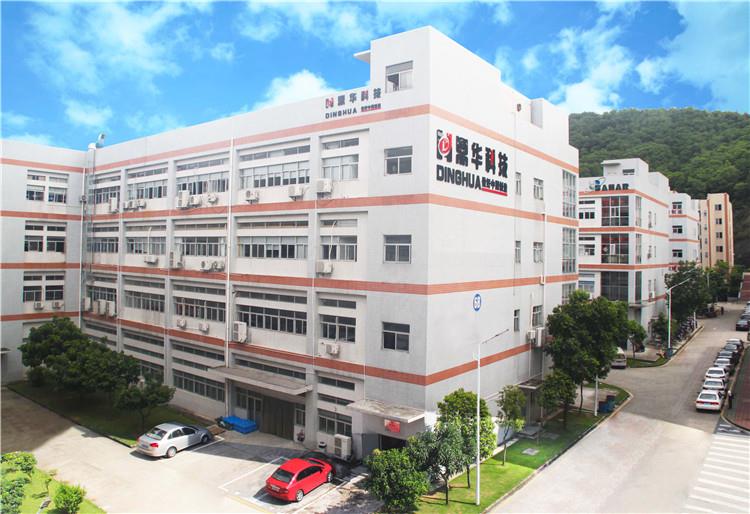

বাইরে আমাদের কারখানা

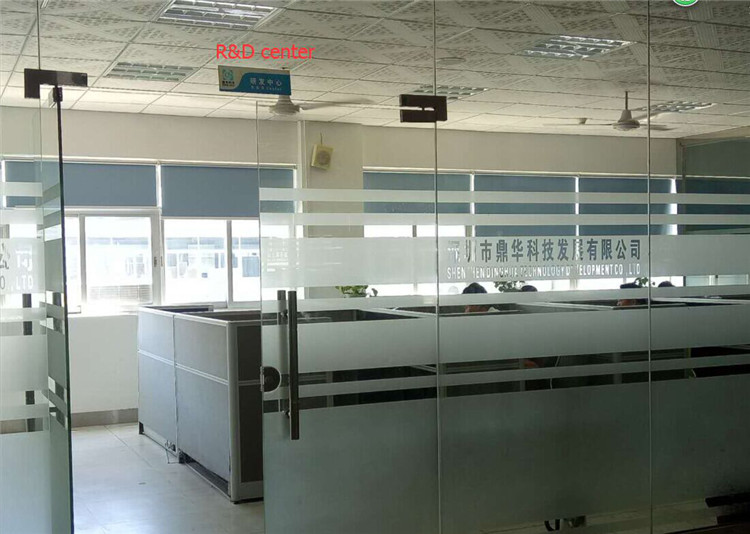

নতুন শৈলী Bga rework স্টেশন উন্নয়নশীল জন্য উন্নয়ন ও গবেষণা বিভাগ

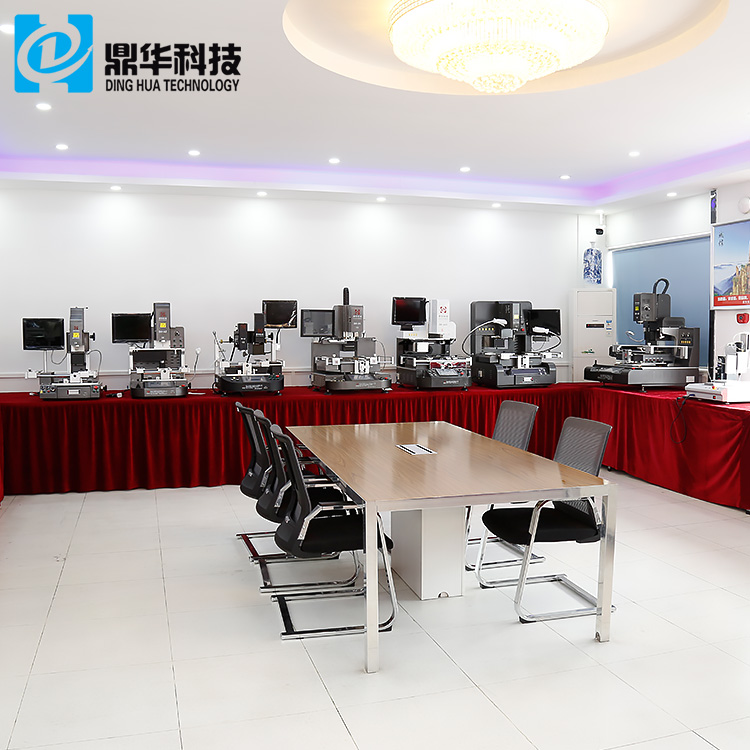

গ্রাহক পরিদর্শন জন্য দেখানোর জন্য BGA রিভার্স স্টেশন জন্য উজ্জ্বল এবং ব্যাপক প্রদর্শনী কক্ষ
আমাদের অফিস এক

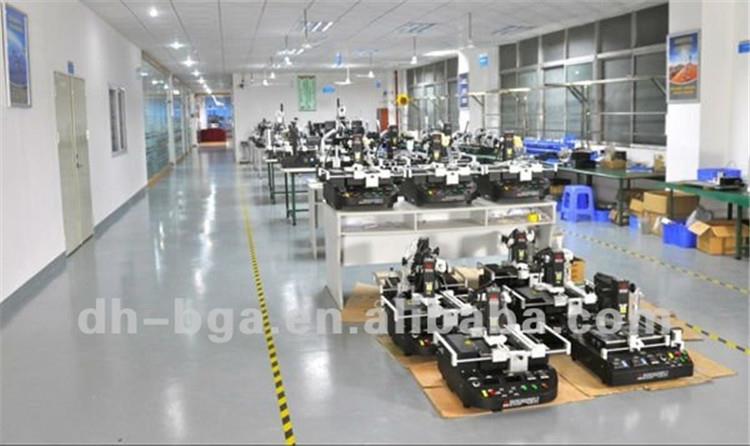

BFA rework স্টেশন একত্রিত জন্য আমাদের কর্মশালা
ডেলিভারি, শিপিং এবং গরম বায়ু অপটিক্যাল BGA reballing স্টেশন পরিবেশন
মেশিনটি প্লেইন ক্ষেত্রে (কোন প্রয়োজন ধোঁয়া) মধ্যে বস্তাবন্দী করা হবে, এবং মেশিন স্থায়ী জন্য কাঠের বার, ফেনা এবং ছোট শক্ত কাগজ কাগজ ইত্যাদি স্থাপন করা।
প্রতিটি মেশিনের পুরো মেশিনের জন্য কমপক্ষে এক বছরের ওয়ারেন্টি থাকবে, এবং হিটারের জন্য 3 বছর হবে, যদি একাধিকবার 10 বারের বেশি অর্ডার থাকে তবে ওয়ারেন্টি বছর 3 বছর হবে।
গরম বায়ু অপটিক্যাল BGA reballing স্টেশন এর প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
1. প্রশ্ন: যদি গরম বাতাসের জন্য একটি অগ্রভাগ ব্যবহার করতে হয়?
একটি: হ্যাঁ, আপনার চিপ এর আকার নিয়মিত না হলে, অগ্রভাগ কাস্টমাইজড করা যাবে।
2. প্রশ্ন: যখন আমি অবশিষ্ট রাখি, তখন কি আমাকে অ্যালকোহল ব্যবহার করতে হবে?
একটি: না, আপনি দ্রাবক ব্যবহার করতে পারেন, যাইহোক, এটি ব্যবহার করার পরে, আপনি ভাল আপনার হাত ধোয়া হবে।
3. প্রশ্ন: মেশিন কতটা হিমটার আছে?
একটি: 2 হীরক, উভয়ই গরম বাতাস, কারণ সমস্ত মোবাইল ফোন PCB খুব ছোট, তারা preheated করা প্রয়োজন হয় না।
4. প্রশ্ন: এটি কোন বিল্ট ইন ভ্যাকুয়াম কলম দ্বারা কি আকার নিতে পারে?
একটি: উপলব্ধ আকার 1 * 1 ~ 80 * 80mm থেকে হয়
জ্ঞান বা টিপস মেরামত
হোল মেরামত, ট্রান্সপ্ল্যান্ট পদ্ধতি
রুপরেখা
এই পদ্ধতিটি একটি গর্ত থেকে গুরুতর ক্ষতি মেরামত বা একটি অসমর্থিত টুল্ডিং বা মাউন্ট গর্ত আকার, আকৃতি বা অবস্থান সংশোধন করতে ব্যবহার করা হয়। গর্ত কম্পোনেন্ট লিড, তারগুলি, fasteners, পিন, টার্মিনাল বা অন্যান্য হার্ডওয়্যার এটি মাধ্যমে চালানো হতে পারে। এই মেরামতের পদ্ধতিটি ডোলেকে নিরাপদ রাখার জন্য বোর্ড উপাদান এবং উচ্চ শক্তি epoxy এর একটি ডোয়েল ব্যবহার করে। নতুন উপাদান জায়গায় bonded পরে একটি নতুন গর্ত drilled করা যাবে। এই পদ্ধতি একক পার্শ্বযুক্ত, দ্বৈত পার্শ্বযুক্ত বা বহুমাত্রিক পিসি বোর্ড এবং সমাহারগুলি ব্যবহার করা যেতে পারে।
সতর্কতা বিশেষ
ক্ষতিগ্রস্ত অভ্যন্তরীণ স্তর সংযোগের প্রয়োজন হতে পারে তল তারের যোগ করা।
তথ্যসূত্র
1.0 ফোরাম
2.1 হ্যান্ডলিং ইলেকট্রনিক অ্যাসেম্বলি
2.2 পরিষ্কার
2.5 পাচক এবং Preheating
2.7 ইকোসি মিক্সিং এবং হ্যান্ডলিং
সরঞ্জাম ও উপকরণ
বেস উপাদান রড
পরিষ্কারক
শেষ মিলস
epoxy
মাইক্রো-ড্রিল সিস্টেম
অণুবীক্ষণ
মিক্সিং লাঠি
চুলা
যথার্থ ছুরি
যথার্থ ড্রিল সিস্টেম
রেজার মুখোশ
টেপ, উচ্চ তাপমাত্রা
টিস্যু
পদ্ধতি
1. এলাকা পরিষ্কার করুন
2. একটি কারবাইড শেষ কল বা ড্রিল ব্যবহার করে ক্ষতিগ্রস্ত বা অনুপযুক্ত আকারের গর্ত খুঁজে বের করুন। সঠিকতা জন্য একটি স্পষ্টতা ড্রিল প্রেস বা MILLING মেশিন ব্যবহার করে গর্ত মিল। কাটিয়া টুলের ব্যাস যতটা সম্ভব ছোট ছোট হওয়া উচিত তবে এখনও সম্পূর্ণ ক্ষতিগ্রস্থ এলাকাটি অন্তর্ভুক্ত করা উচিত।
বিঃদ্রঃ
ঘর্ষণ অপারেশন ইলেক্ট্রোস্ট্যাটিক চার্জ তৈরি করতে পারে।
3. প্রতিস্থাপন বেস উপাদান ছড় একটি টুকরা কাটা। বেস উপাদান রড FR-4 ডুয়েল স্টক থেকে তৈরি করা হয়। দৈর্ঘ্য প্রায় 12.0 মিমি (0.50 ") প্রয়োজন বেশী কাটা।
4. পুনর্বিবেচনার এলাকা পরিষ্কার করুন।
5. পুনর্বিবেচনার এলাকা সীমানা পিসি বোর্ডের উন্মুক্ত অংশ রক্ষা করার জন্য উচ্চ তাপমাত্রা টেপ ব্যবহার করুন।
6. epoxy মিক্স
7. ডুয়েল এবং epoxy সঙ্গে গর্ত এবং একসঙ্গে মাপ উভয়। নতুন উপাদান এর ঘের কাছাকাছি অতিরিক্ত epoxy প্রয়োগ করুন। অতিরিক্ত epoxy সরান
8. প্রতি প্রক্রিয়া epoxy 2.7 ইকোসি মিলিত এবং হ্যান্ডলিং।
সতর্কতা বিশেষ
কিছু উপাদান উচ্চ তাপমাত্রার সংবেদনশীল হতে পারে।
9. টেপ সরান এবং রেজার ব্যবহার করে অতিরিক্ত উপাদান বন্ধ কাটা দেখেছি। বোর্ড পৃষ্ঠের সাহায্যে ডলিল ফ্লাশ তৈরি করুন বা ফাইল করুন।
10. গর্ত redrilling এবং প্রয়োজন হিসাবে circuitry যোগ করার পদ্ধতিটি সম্পন্ন।
