টাচ স্ক্রীন Ps2 Ps3 Ps4 BGA রিওয়ার্ক স্টেশন



টাচ স্ক্রিন ps2 ps3 ps4 bga রিওয়ার্ক স্টেশন

দ্রুত পূর্বরূপ:

আসল কারখানা মূল্য! ps2,ps3,ps4 মেরামতের জন্য IR হিটার সহ DH-A1 BGA রিওয়ার্ক মেশিন এখন স্টকে আছে।

আমাদের রিওয়ার্ক স্টেশন প্রধানত বিজিএ, সিসিজিএ, কিউএফএন, সিএসপি, এলজিএ, মাইক্রো এসএমডি, এলইডি ইত্যাদির পুনর্ব্যবহারে ব্যবহৃত হয়।

মাল্টি-ফাংশন এবং উদ্ভাবনী নকশা, ডিংহুয়া মেশিন ওয়ান-স্টপ রোমোভিং, মাউন্টিং এবং সোল্ডারিং করতে পারে।



1. ডিএইচ-এ1 বিজিএ রিওয়ার্ক স্টেশনের স্পেসিফিকেশন

1	শক্তি	4900W
2	শীর্ষ হিটার	গরম বাতাস 800W
3	নিচের হিটার আয়রন হিটার	গরম বাতাস 1200W, ইনফ্রারেড 2800W 90w
4	পাওয়ার সাপ্লাই	AC220V±10%50/60Hz
5	মাত্রা	640*730*580 মিমি
6	পজিশনিং	V-খাঁজ, PCB সমর্থন যে কোনো দিকে সমন্বয় করা যেতে পারে বাহ্যিক সর্বজনীন ফিক্সচার সহ
7	তাপমাত্রা নিয়ন্ত্রণ	কে টাইপ থার্মোকল, বন্ধ লুপ নিয়ন্ত্রণ, স্বাধীন গরম
8	টেম্প নির্ভুলতা	±2 ডিগ্রী
9	পিসিবি আকার	সর্বোচ্চ 500*400 মিমি সর্বনিম্ন 22*22 মিমি
10	বিজিএ চিপ	2*2-80*80 মিমি
11	ন্যূনতম চিপ ব্যবধান	0.15 মিমি
12	বাহ্যিক তাপমাত্রা সেন্সর	1 (ঐচ্ছিক)
13	নেট ওজন	45 কেজি



2. DH-A1 বিজিএ রিওয়ার্ক স্টেশনের বর্ণনা

উপরের হিটার এবং নীচের হিটারটি বিজিএ চিপ গরম করার জন্য, ইনফ্রারেড হিটারটি পুরো গরম করার জন্য

পিসিবি, তাই এটি পিসিবিকে অসম গরম থেকে রক্ষা করতে পারে।

2.HD টাচ স্ক্রিন ইন্টারফেস, PLC নিয়ন্ত্রণ।

3.তাপমাত্রা ক্ষতিপূরণ সিস্টেম--K সেন্সর ক্লোজ লুপ নিয়ন্ত্রণ এবং স্বয়ংক্রিয় তাপমাত্রা ক্ষতিপূরণ সিস্টেম।

এটি তাপমাত্রা মডিউলের সাথে একত্রিত হয়, যা তাপমাত্রার নির্ভুলতা ±2 ডিগ্রিতে সক্ষম করে।

4. গরম বায়ু অগ্রভাগ, 360 ডিগ্রী ঘূর্ণন, ইনস্টল এবং প্রতিস্থাপন করা সহজ, কাস্টমাইজড উপলব্ধ.

5.V-খাঁজ পিসিবি দ্রুত, সুবিধাজনক এবং সঠিক অবস্থানের জন্য সমর্থন যা সমস্ত ধরণের PCB বোর্ডের জন্য উপযুক্ত।

6. শক্তিশালী ক্রস ফ্লো ফ্যান, গরম করার পর পিসিবি বোর্ডকে কুলিং দক্ষ করে, এটি বিকৃতি থেকে প্রতিরোধ করে।

7. সাউন্ড হিন্ট সিস্টেম। প্রতিটি ডিসোল্ডারিং এবং সোল্ডারিং শেষ হওয়ার আগে একটি অ্যালার্ম আছে।



3. কেন আপনি Dinghua নির্বাচন করা উচিত?

1. Dinghua 10 বছরের বেশি অভিজ্ঞতা আছে.

2. পেশাদার এবং অভিজ্ঞ প্রযুক্তিবিদ দল.

3. উচ্চ মানের পণ্য, অনুকূল মূল্য এবং সময়মত ডেলিভারি সঙ্গে.

4. 24 ঘন্টার মধ্যে আপনার সমস্ত অনুসন্ধানের উত্তর দিন।



4. সম্পর্কিত জ্ঞান:

বিজিএ (বিডিএল গ্রিড অ্যারে) প্যাকেজটি একটি বল গ্রিড অ্যারে প্যাকেজ যেখানে একটি অ্যারে সোল্ডার বল তৈরি হয়

সার্কিটের একটি I/O টার্মিনাল হিসাবে প্যাকেজ সাবস্ট্রেট এবং একটি মুদ্রিত সার্কিট বোর্ড (PCB) এর সাথে সংযুক্ত। ডিভাইস প্যাকেজ

এই প্রযুক্তির সাথে পৃষ্ঠ মাউন্ট ডিভাইস হয়. প্রথাগত ফুট প্লেসমেন্ট ডিভাইস যেমন QFP এবং PLCC এর সাথে তুলনা করে,

বিজিএ প্যাকেজগুলির নিম্নলিখিত বৈশিষ্ট্য রয়েছে।

1) আরও I/Os আছে। একটি BGA প্যাকেজে I/Os সংখ্যা প্রধানত প্যাকেজের আকার এবং বল পিচ দ্বারা নির্ধারিত হয়।

যেহেতু বিজিএ প্যাকেজযুক্ত সোল্ডার বলগুলি প্যাকেজ সাবস্ট্রেটের নীচে সাজানো থাকে, তাই ডিভাইসের I/O গণনা ব্যাপকভাবে বৃদ্ধি করা যেতে পারে,

প্যাকেজ আকার হ্রাস করা যেতে পারে, এবং সমাবেশ পদচিহ্ন সংরক্ষণ করা যেতে পারে. সাধারণভাবে, প্যাকেজের আকারের চেয়ে বেশি হ্রাস করা যেতে পারে

30% একই সংখ্যক লিড সহ। উদাহরণস্বরূপ: CBGA-49, BGA-320 (পিচ 1.27 মিমি) PLCC-44 (পিচ 1.27 মিমি) এবং

MOFP{{0}} (পিচ 0.8 মিমি), প্যাকেজের আকার যথাক্রমে 84% এবং 47% হ্রাস করা হয়েছে৷

2) বর্ধিত প্লেসমেন্ট ফলন, সম্ভাব্য খরচ হ্রাস. প্রথাগত QFP এবং PLCC ডিভাইসের লিড পিন সমানভাবে বিতরণ করা হয়

প্যাকেজের চারপাশে। লিড পিনের পিচ হল 1.27mm, 1.0mm, 0.8mm, 0.65mm, এবং 0.5mm৷ I/Os সংখ্যা বৃদ্ধির সাথে সাথে,

পিচ ছোট এবং ছোট হতে হবে. যখন পিচ 0.4 মিমি থেকে কম হয়, তখন এসএমটি সরঞ্জামের নির্ভুলতা পূরণ করা কঠিন। উপরন্তু,

সীসা পিনগুলি সহজেই বিকৃত হয়, যার ফলে মাউন্টিং ব্যর্থতার হার বৃদ্ধি পায়। তাদের বিজিএ ডিভাইসের সোল্ডার বলগুলি বিতরণ করা হয়

সাবস্ট্রেটের নীচে একটি অ্যারের ফর্ম, যা আরও I/O গণনা মিটমাট করতে পারে। স্ট্যান্ডার্ড সোল্ডার বলের পিচ হল 1.5 মিমি,

1.27 মিমি, 1.0মিমি, সূক্ষ্ম পিচ BGA (মুদ্রিত BGA, CSP-BGA নামেও পরিচিত, যখন সোল্ডার বলের পিচ < 1.0মিমি, CSP হিসাবে শ্রেণীবদ্ধ করা যেতে পারে

প্যাকেজ) পিচ {{0}}.8 মিমি, 0.65 মিমি, 0.5 মিমি, এবং এখন কিছু এসএমটি প্রক্রিয়া সরঞ্জাম প্লেসমেন্ট ব্যর্থতার হারের সাথে সামঞ্জস্যপূর্ণ<10 ppm.

3) বিজিএ এবং সাবস্ট্রেটের অ্যারে সোল্ডার বলগুলির মধ্যে যোগাযোগের ক্ষেত্রটি বড় এবং ছোট, যা তাপ অপচয়ের জন্য সহায়ক।

4) বিজিএ অ্যারে সোল্ডার বলের পিনগুলি খুব ছোট, যা সিগন্যাল ট্রান্সমিশন পাথকে ছোট করে এবং সীসার আবেশ কমায় এবং

প্রতিরোধ, এইভাবে সার্কিট কর্মক্ষমতা উন্নতি.

5) উল্লেখযোগ্যভাবে I/O টার্মিনালের সমপরিমাণতা উন্নত করে এবং সমাবেশ প্রক্রিয়ায় দুর্বল সমপ্ল্যানারিটির কারণে সৃষ্ট ক্ষয়ক্ষতিকে ব্যাপকভাবে হ্রাস করে।

6) BGA MCM প্যাকেজিংয়ের জন্য উপযুক্ত এবং উচ্চ ঘনত্ব এবং MCM এর উচ্চ কর্মক্ষমতা অর্জন করতে পারে।

7) বিজিএ এবং ~বিজিএ উভয়ই সূক্ষ্ম পিচ ফুট-প্যাকেজড আইসিগুলির চেয়ে দৃঢ় এবং আরও নির্ভরযোগ্য।

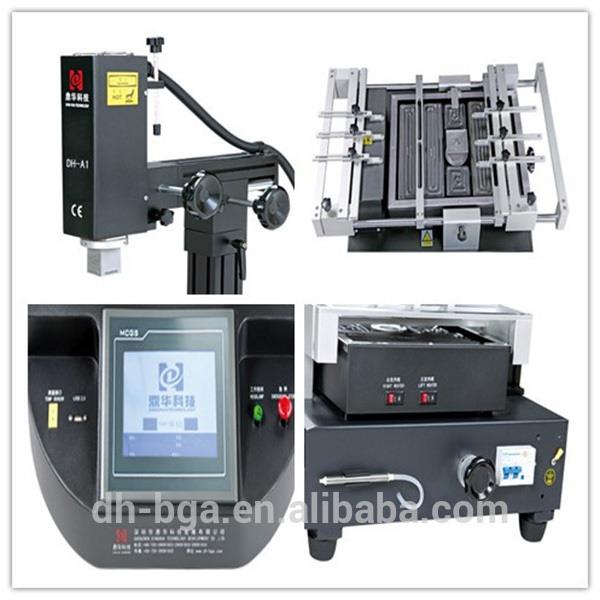

5. DH-A1 BGA রিওয়ার্ক স্টেশনের বিস্তারিত ছবি

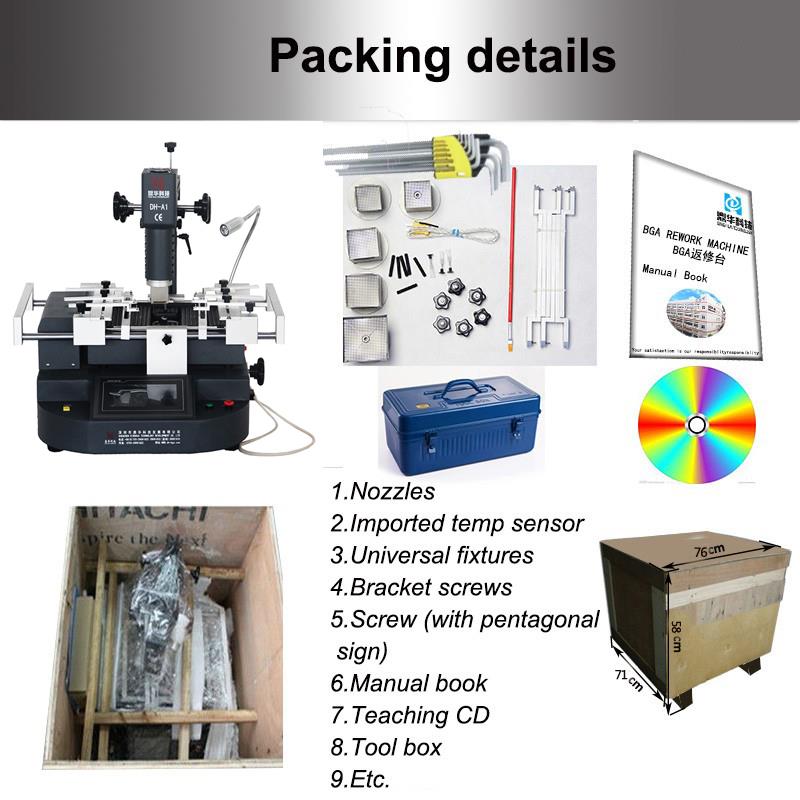

6. ডিএইচ-এ1 বিজিএ রিওয়ার্ক স্টেশনের প্যাকিং এবং ডেলিভারি বিবরণ





DH-A1 BGA রিওয়ার্ক স্টেশনের ডেলিভারি বিবরণ



শিপিং:

1. পেমেন্ট পাওয়ার পর 5 ব্যবসায়িক দিনের মধ্যে চালান করা হবে।

2. DHL, FedEX, TNT, UPS এবং সমুদ্র বা বায়ু দ্বারা সহ অন্যান্য উপায়ে দ্রুত ডেলিভারি চালান।
