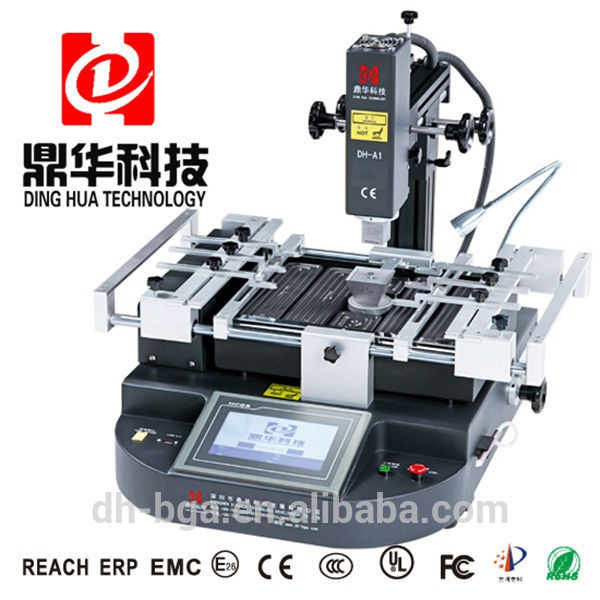

টাচ স্ক্রীন Xbox360 BGA রিওয়ার্ক স্টেশন
টাচ স্ক্রিন Xbox360 বিজিএ রিওয়ার্ক স্টেশন দ্রুত প্রিভিউ: আসল কারখানা মূল্য! Xbox360 মেরামতের জন্য IR হিটার সহ DH-A1 BGA রিওয়ার্ক মেশিন এখন স্টকে আছে। আমাদের রিওয়ার্ক স্টেশন প্রধানত BGA, CCGA, QFN, CSP, LGA, Micro SMD, LED ইত্যাদির রিওয়ার্কে ব্যবহৃত হয়। মাল্টি-ফাংশন এবং উদ্ভাবনী ডিজাইন সহ। ,...
বিবরণ
টাচ স্ক্রিন Xbox360 বিজিএ রিওয়ার্ক স্টেশন
দ্রুত পূর্বরূপ:
আসল কারখানা মূল্য! Xbox360 মেরামতের জন্য IR হিটার সহ DH-A1 BGA রিওয়ার্ক মেশিন এখন স্টকে আছে৷
আমাদের রিওয়ার্ক স্টেশন প্রধানত বিজিএ, সিসিজিএ, কিউএফএন, সিএসপি, এলজিএ, মাইক্রো এসএমডি, এলইডি ইত্যাদির পুনর্ব্যবহারে ব্যবহৃত হয়।
মাল্টি-ফাংশন এবং উদ্ভাবনী নকশা, ডিংহুয়া মেশিন ওয়ান-স্টপ রোমোভিং, মাউন্টিং এবং সোল্ডারিং করতে পারে।
1. স্পেসিফিকেশন
স্পেসিফিকেশন | ||
1 | শক্তি | 4900W |
2 | শীর্ষ হিটার | গরম বাতাস 800W |
3 | নিচের হিটার আয়রন হিটার | গরম বাতাস 1200W, ইনফ্রারেড 2800W 90w |
4 | পাওয়ার সাপ্লাই | AC220V±10% 50/60Hz |
5 | মাত্রা | 640*730*580 মিমি |
6 | পজিশনিং | V-খাঁজ, PCB সমর্থন বহিরাগত সার্বজনীন ফিক্সচারের সাথে যেকোনো দিকে সামঞ্জস্য করা যেতে পারে |
7 | তাপমাত্রা নিয়ন্ত্রণ | কে টাইপ থার্মোকল, বন্ধ লুপ নিয়ন্ত্রণ, স্বাধীন গরম |
8 | টেম্প নির্ভুলতা | ±2 ডিগ্রী |
9 | পিসিবি আকার | সর্বোচ্চ 500*400 মিমি সর্বনিম্ন 22*22 মিমি |
10 | বিজিএ চিপ | 2*2-80*80 মিমি |
11 | ন্যূনতম চিপ ব্যবধান | 0.15 মিমি |
12 | বাহ্যিক তাপমাত্রা সেন্সর | 1 (ঐচ্ছিক) |
13 | নেট ওজন | 45 কেজি |

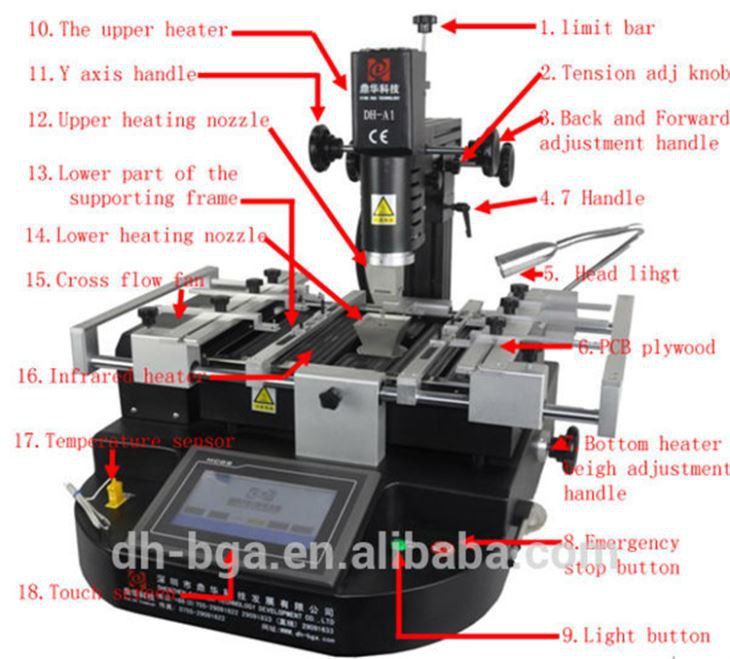

2. DH-A1 বিজিএ রিওয়ার্ক স্টেশনের বর্ণনা
1. গরম করার 5-10 সেকেন্ড আগে ভয়েস সতর্কতা সহ: অপারেটরকে সময়মতো বিজিএ চিপ নিতে মনে করিয়ে দিন। পরে
হিটিং, কুলিং ফ্যান স্বয়ংক্রিয়ভাবে কাজ করবে, যখন তাপমাত্রা ঘরের তাপমাত্রায় ঠান্ডা হয় (<45℃ ),
হিটারকে বার্ধক্য থেকে রোধ করতে কুলিং সিস্টেম স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে।
2.CE সার্টিফিকেশন অনুমোদন. ডবল সুরক্ষা: ওভারহিটিং গার্ড + জরুরী স্টপ ফাংশন।
3. ডিজিটাল সোল্ডারিং আয়রনের সাথে বাহ্যিক সংযোগ, দ্রুত, সুবিধাজনক, টিন পরিষ্কার করার জন্য উচ্চ দক্ষতার জন্য!
4. লেজার পজিশনিং, সহজ এবং সুবিধাজনক অবস্থান.
3. কেন আপনি Dinghua নির্বাচন করা উচিত?
আমরা পেশাদার বিজিএ রিওয়ার্ক স্টেশন প্রস্তুতকারক। এবং এটি 13 বছরেরও বেশি সময় ধরে দায়ের করা হয়েছে।
ডিজাইন, ডেভেলপমেন্ট, প্রোডাকশন এবং সেলিংয়ের সাথে জড়িত।
2. আমাদের মেশিন কম দামের সাথে মানের সেরা। সারা বিশ্বে মেরামতের দোকান এবং প্রশিক্ষণ স্কুলের সাথে জনপ্রিয়।
আমাদের এজেন্ট হতে আপনাকে স্বাগতম।
3. দ্রুত ডেলিভারি: FedEx, DHL, UPS, TNT এবং EMS। স্টক সব সময় অনেক মডেল.
4. পেমেন্ট: ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল, টি/টি।
5. OEM এবং ODM স্বাগত জানাই.
6. সমস্ত মেশিন ব্যবহারকারী গাইড এবং সিডি দিয়ে সজ্জিত করা হবে।

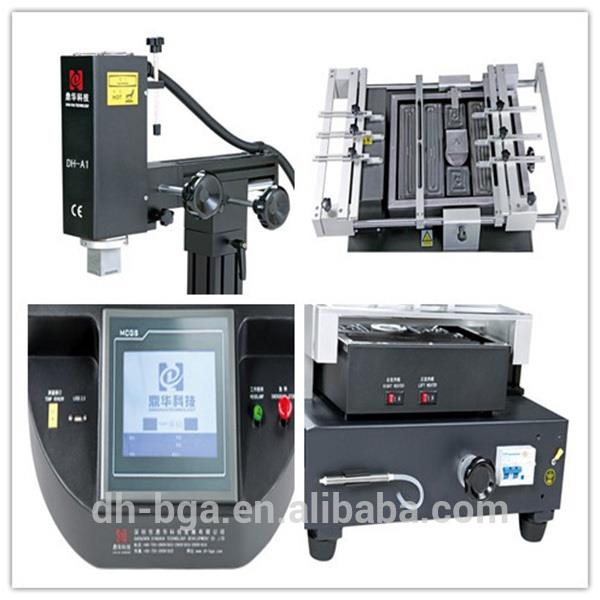

4. DH-A1 BGA রিওয়ার্ক স্টেশনের বিস্তারিত ছবি

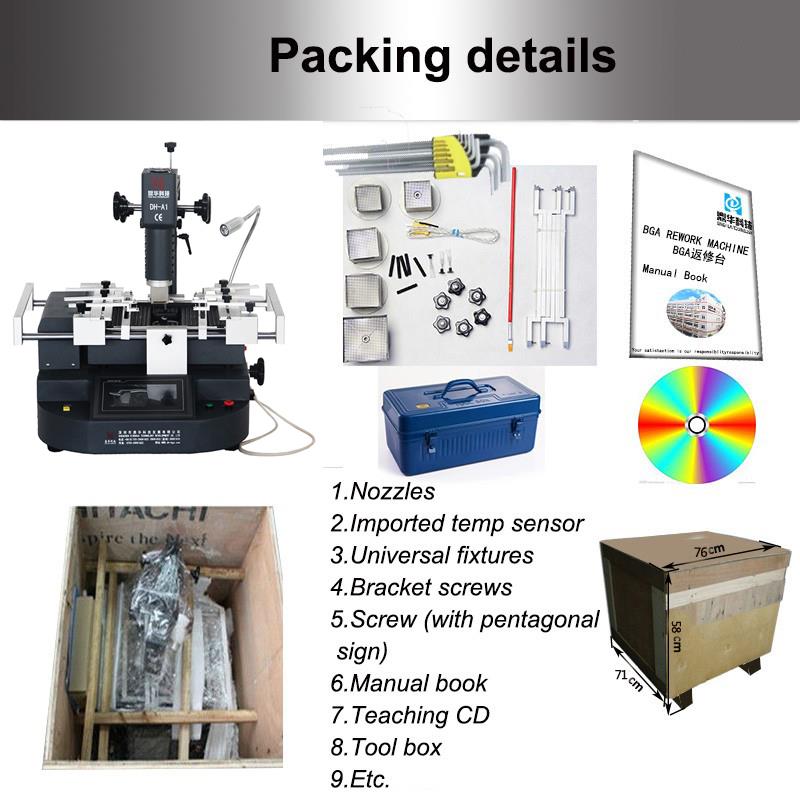

5 ডিএইচ-এ1 বিজিএ রিওয়ার্ক স্টেশনের প্যাকিং এবং ডেলিভারি বিশদ
6. ডিএইচ-এ1 বিজিএ রিওয়ার্ক স্টেশনের ডেলিভারি বিবরণ
পাঠানো: |
1. পেমেন্ট পাওয়ার পর 5 ব্যবসায়িক দিনের মধ্যে চালান করা হবে। |
2. DHL, FedEX, TNT, UPS এবং সমুদ্র বা বায়ু দ্বারা সহ অন্যান্য উপায়ে দ্রুত ডেলিভারি চালান। |
7. সম্পর্কিত জ্ঞান
BGA প্যাকেজের প্রকারের বিস্তৃত বৈচিত্র্য রয়েছে এবং এর আকৃতি বর্গক্ষেত্র বা আয়তক্ষেত্রাকার। ব্যবস্থা অনুযায়ী
সোল্ডার বলের মধ্যে, এটি পেরিফেরাল, স্তব্ধ এবং সম্পূর্ণ অ্যারে বিজিএ-তে বিভক্ত করা যেতে পারে। বিভিন্ন সাবস্ট্রেট অনুযায়ী,
এটি তিন প্রকারে বিভক্ত করা যেতে পারে: PBGA (Plasticball Zddarray প্লাস্টিক বল অ্যারে), CBGA (সিরামিকবলSddarray সিরামিক
বল অ্যারে ), TBGA (টেপ বল গ্রিড অ্যারে ক্যারিয়ার টাইপ বল অ্যারে)।
1, PBGA (প্লাস্টিক বল অ্যারে) প্যাকেজ
PBGA প্যাকেজ, যা সাবস্ট্রেট হিসাবে BT রজন/গ্লাস ল্যামিনেট ব্যবহার করে, প্লাস্টিক (ইপক্সি মোল্ডিং যৌগ) সিলিং উপাদান হিসাবে,
ইউটেকটিক সোল্ডার 63Sn37Pb বা ইউটেটিক সোল্ডার 62Sn36Pb2Ag হিসাবে সোল্ডার বল (ইতিমধ্যে কিছু নির্মাতারা সীসা-মুক্ত সোল্ডার ব্যবহার করে),
সোল্ডার বল এবং প্যাকেজ সংযোগের জন্য অতিরিক্ত সোল্ডার ব্যবহারের প্রয়োজন হয় না। কিছু PBGA প্যাকেজ আছে যেগুলো ক্যাভিটি
গহ্বর আপ এবং গহ্বর নিচে বিভক্ত করা হয় যে কাঠামো. গহ্বর সহ এই ধরনের PBGA তার তাপ অপচয় বাড়াতে হয়
কর্মক্ষমতা, একে বলা হয় তাপ বর্ধিত বিজিএ, সংক্ষেপে ইবিজিএ এবং কিছুকে সিপিবিজিএ (ক্যাভিটি প্লাস্টিক বল অ্যারে) বলা হয়।
পিবিজিএ প্যাকেজের সুবিধাগুলি নিম্নরূপ:
1) PCB বোর্ডের সাথে ভাল তাপীয় সামঞ্জস্য (প্রিন্টেড বোর্ড - সাধারণত FR-4 বোর্ড)। তাপ সম্প্রসারণের সহগ (CTE)
পিবিজিএ কাঠামোতে বিটি রজন/গ্লাস ল্যামিনেটের পরিমাণ প্রায় 14 পিপিএম/ডিগ্রি, এবং পিসিবি-র প্রায় 17 পিপিএম/সিসি।
দুটি উপাদানের CTEs তুলনামূলকভাবে কাছাকাছি, যার ফলে ভাল তাপীয় মিল রয়েছে।
2) রিফ্লো প্রক্রিয়ায়, সোল্ডার বলের স্ব-সারিবদ্ধকরণ, অর্থাৎ, গলিত সোল্ডার বলের পৃষ্ঠের টান ব্যবহার করা যেতে পারে
সোল্ডার বল এবং প্যাডের প্রান্তিককরণের প্রয়োজনীয়তাগুলি অর্জন করুন।
3) কম খরচে।
4) ভাল বৈদ্যুতিক কর্মক্ষমতা.
পিবিজিএ প্যাকেজের অসুবিধা হল এটি আর্দ্রতার প্রতি সংবেদনশীল এবং প্রয়োজনীয় ডিভাইসগুলির সাথে প্যাকেজের জন্য উপযুক্ত নয়
hermeticity এবং উচ্চ নির্ভরযোগ্যতা।
2, CBGA (সিরামিক বল অ্যারে) প্যাকেজ
বিজিএ প্যাকেজ সিরিজে, সিবিজিএর দীর্ঘতম ইতিহাস রয়েছে। এর সাবস্ট্রেট একটি মাল্টি-লেয়ার সিরামিক, এবং ধাতব কভারটি সোল্ডার করা হয়
চিপ, সীসা এবং প্যাড রক্ষা করার জন্য একটি সিলিং সোল্ডার সহ সাবস্ট্রেট। সোল্ডার বল উপাদান একটি উচ্চ-তাপমাত্রা ইউটেকটিক
সোল্ডার 10Sn90Pb। সোল্ডার বল এবং প্যাকেজের সংযোগের জন্য কম তাপমাত্রার ইউটেটিক সোল্ডার 63Sn37Pb ব্যবহার করতে হবে। দ্য
স্ট্যান্ডার্ড বল পিচ হল 1.5 মিমি, 1.27 মিমি, 1।{5}}মিমি।
CBGA (সিরামিক বল অ্যারে) প্যাকেজের সুবিধাগুলি নিম্নরূপ:
1) ভাল বায়ুনিরোধকতা এবং আর্দ্রতার উচ্চ প্রতিরোধ, যার ফলে প্যাকেজ করা উপাদানগুলির দীর্ঘমেয়াদী নির্ভরযোগ্যতা।
2) বৈদ্যুতিক নিরোধক বৈশিষ্ট্যগুলি PBGA ডিভাইসের চেয়ে ভাল।
3) PBGA ডিভাইসের তুলনায় উচ্চ প্যাকিং ঘনত্ব।
4) তাপ কর্মক্ষমতা PBGA গঠন থেকে ভাল.
CBGA প্যাকেজের অসুবিধাগুলি হল:
1) সিরামিক সাবস্ট্রেট এবং PCB এর মধ্যে তাপ সম্প্রসারণ সহগ (CTE) এর বড় পার্থক্যের কারণে (CTE)
A1203 সিরামিক সাবস্ট্রেট হল প্রায় 7ppm/cC, এবং PCB-এর CTE হল প্রতি পেন প্রায় 17ppm), তাপীয় ম্যাচিং দুর্বল এবং
ঝাল যুগ্ম ক্লান্তি প্রধান ব্যর্থতা মোড.
2) PBGA ডিভাইসের তুলনায়, প্যাকেজিংয়ের খরচ বেশি।
3) প্যাকেজের প্রান্তে সোল্ডার বলের প্রান্তিককরণ আরও কঠিন।
3, CCGA (ceramiccolumnSddarray) সিরামিক কলাম গ্রিড অ্যারে
CCGA হল CBGA-এর একটি পরিবর্তিত সংস্করণ। উভয়ের মধ্যে পার্থক্য হল যে CCGA একটি সোল্ডার কলাম ব্যবহার করে যার ব্যাস 0.5 মিমি
এবং সোল্ডারের ক্লান্তি প্রতিরোধ ক্ষমতা উন্নত করতে CBGA-তে 0.87 মিমি ব্যাসের সোল্ডার বলের পরিবর্তে 1.25 মিমি থেকে 2.2 মিমি উচ্চতা
যৌথ অতএব, কলামার কাঠামো সিরামিক ক্যারিয়ার এবং পিসিবি বোর্ডের মধ্যে শিয়ার স্ট্রেসকে আরও ভালভাবে উপশম করতে পারে
তাপীয় অমিল।
