দ্রুত পূর্বরূপ:

আসল কারখানা মূল্য! আইপ্যাড মেরামতের জন্য আইআর হিটার সহ DH-A1 BGA রিওয়ার্ক মেশিন এখন স্টকে রয়েছে৷ এটি ডিজাইন করেছে

ব্যবহারকারী-বান্ধব অপারেশন সিস্টেম, অপারেটরকে কয়েক মিনিটের মধ্যে কীভাবে ব্যবহার করতে হয় তা বুঝতে সাহায্য করার লক্ষ্য।

1. স্পেসিফিকেশন

2. DH-A1 বিজিএ রিওয়ার্ক স্টেশনের বর্ণনা

বৈশিষ্ট্য:

1. ইনফ্রারেড ঢালাই প্রযুক্তি.

2. ইনফ্রারেড হিটিং, দ্রুত বা নিরবচ্ছিন্ন গরম করার কারণে আইসি ক্ষতি এড়াতে পারে।

3. সহজ কাজ; ব্যবহারকারী একদিনের প্রশিক্ষণের পরে দক্ষতার সাথে কাজ করতে পারে।

4. কোন ঢালাই সরঞ্জামের প্রয়োজন নেই, এটি 50mm এর নিচে যেকোন চিপকে ঢালাই করতে পারে।

5. 800W হট মেল্ট সিস্টেমের সাথে, প্রিহিটিং রেঞ্জ 240*180mm।

6. এটি গরম বাতাস ছাড়া স্মার্ট পার্টসকে প্রভাবিত করে না এবং BGA, SMD, CSP, LGA, QFP, PLCC এবং BGA রিবলিং ওয়েল্ড করার জন্য স্যুট করে।

7. এটি বিভিন্ন ধরনের কম্পিউটার, নোটবুক, প্লে স্টেশনের বিজিএ উপাদানগুলির জন্য উপযুক্ত, বিশেষ করে একটি নর্থব্রিজ/সাউথব্রিজ চিপসেটে।

3. কেন আপনি DH-A1 বিজিএ রিওয়ার্ক স্টেশন বেছে নেবেন?

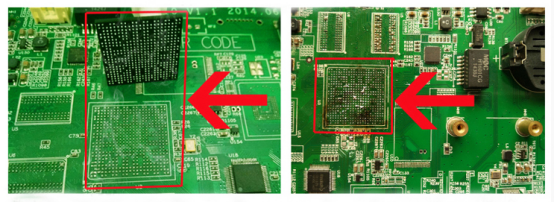

আপনি সিদ্ধান্ত নেওয়ার আগে অন্যদের সাথে আমাদের ব্র্যান্ড বিজিএ রিওয়ার্ক স্টেশন ব্যবহার করার পরে প্রকৃত প্রভাবের তুলনা করতে দয়া করে নীচের ছবিটি দেখুন।

4. সম্পর্কিত জ্ঞান:

সোল্ডারিং রিফ্লো প্রোফাইল

সোল্ডারিং রিফ্লো প্রোফাইলটি উপাদানের ঘনত্ব, আকার, ওজন, রঙ এবং অনুসারে একটি উপাদানে তৈরি করতে হবে

সাবস্ট্রেট টাইপ এইগুলি হল প্রধান কারণ যা সিলিকনের স্তরগুলির মাধ্যমে তাপ পরিবাহনের হার নির্ধারণ করে। উপাদান হিসাবে

পরিবেশের সংস্পর্শে আসা মূল উত্পাদন প্রোফাইল ব্যবহার করা যাবে না কারণ এটি খুব আক্রমণাত্মক এবং ক্ষতি করতে পারে

BER রাজ্যে বোর্ড। কম্পোনেন্ট ডেটা শীট এবং সোল্ডার পেস্ট টাইপ উত্পাদনের সময় ব্যবহৃত স্পেসিফিকেশন অর্জিত হয়

সর্বোচ্চ গলনাঙ্ক নির্ধারণ করতে, কোন প্রোফাইলের উপর ভিত্তি করে হবে। সাধারণত ডি-সোল্ডারিং প্রোফাইলে প্রিহিটিং, সোক, রিফ্লো জড়িত থাকে

এবং শীতল পর্যায়ে। সাধারণ প্রিহিট স্টেজ হল প্রায় 3C/s-এ 120 - 150C পর্যন্ত তাপের র‌্যাম্প আপ, ব্যবহৃত সোল্ডার অ্যালয়ের উপর নির্ভর করে।

এই পর্যায়টি নিশ্চিত করে যে সমস্ত স্তরগুলিতে কোনও তাপ শক ক্ষতি না হয় এবং বোর্ড জুড়ে সম্প্রসারণের হার একই অনুপাতে রাখা হয়।

ভিজানোর পর্যায়ে তাপমাত্রা লক্ষ্যযুক্ত এলাকায় 170 - 210 সেন্টিগ্রেডে পৌঁছানো হয়। এই পর্যায়ে খাড়া প্রোফাইল বক্ররেখা বজায় রাখা

5 মিনিটের মোট তাপ চক্রের কম বজায় রেখে প্রোফাইলটি সংক্ষিপ্ত রাখতে অনুমতি দেবে। লিকুইডাস স্টেজ 190C - 230C অত্যন্ত গুরুত্বপূর্ণ এবং আমরা রাখি

স্বয়ংক্রিয় ভ্যাকুয়াম চালিত লিফটের সময় কম্পোনেন্টে সোল্ডার মাস্কের ক্ষতি প্রতিরোধ করা যতটা সম্ভব সংক্ষিপ্ত। শেষ কুল-ডাউন পর্যায়

তাপমাত্রার বক্ররেখা সাধারণত 5-6সে/সেকেন্ড হয় উপাদানকে পরিবেশের তাপমাত্রায় দক্ষতার সাথে এবং শক ছাড়াই ফিরিয়ে আনতে।

বিজিএ আইসি প্রতিস্থাপন

BGA ব্যর্থতার সাথে মুদ্রিত সার্কিট বোর্ড পুনরুদ্ধার করার জন্য উপলব্ধ সবচেয়ে সফল প্রক্রিয়া। তবে, এই প্রক্রিয়াটি সবচেয়ে ব্যয়বহুল

এবং অপ্রচলিত বা EOL উপাদানগুলিতে প্রয়োগ করা যাবে না। এই প্রক্রিয়া চলাকালীন পুরানো উপাদান মুছে ফেলা হয়েছে, PCB BGA সাইট পরিষ্কার এবং নতুন

উপাদান জায়গায় soldered. উচ্চ সাফল্যের হার নির্ভর করে সরবরাহকারীর দ্বারা প্রদত্ত যন্ত্রাংশের গুণমান এবং উপলব্ধ তথ্য, যেমন খাদ প্রকারের উপর।

5. DH-A1 BGA রিওয়ার্ক স্টেশনের বিস্তারিত ছবি

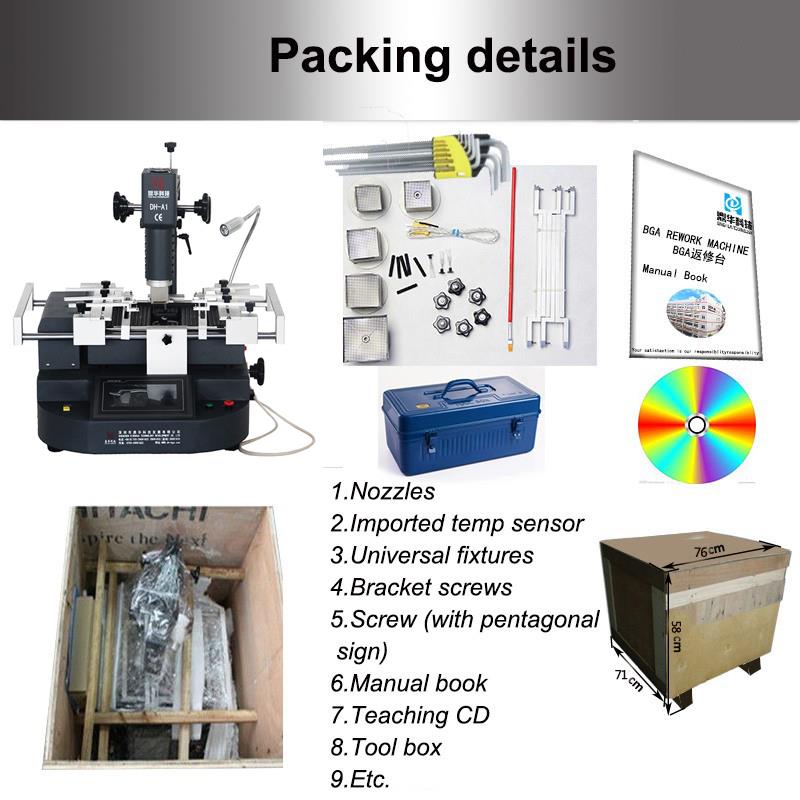

6.DH-A1 BGA রিওয়ার্ক স্টেশনের প্যাকিং ও ডেলিভারি বিবরণ

DH-A1 BGA রিওয়ার্ক স্টেশনের ডেলিভারি বিবরণ

7. পরিষেবা

ক আমাদের পণ্য বা দাম সম্পর্কিত আপনার অনুসন্ধান 24 ঘন্টার মধ্যে উত্তর দেওয়া হবে।

খ. সাবলীল ইংরেজিতে আপনার সমস্ত জিজ্ঞাসার উত্তর দেওয়ার জন্য প্রশিক্ষিত এবং অভিজ্ঞ হোন

গ. OEM এবং ODM, আপনার যেকোন অনুরোধ আমরা আপনাকে পণ্য ডিজাইন এবং স্থাপন করতে সহায়তা করতে পারি।

d পরিবেশকদের আপনার অনন্য ডিজাইন এবং আমাদের কিছু বর্তমান মডেলের জন্য দেওয়া হয়

e আপনার বিক্রয় এলাকা, নকশার ধারণা এবং আপনার সমস্ত ব্যক্তিগত তথ্য সুরক্ষা।

আমরা সবসময় আপনার প্রশ্নের উত্তর: দিনে 24 ঘন্টা, সপ্তাহে 7 দিন।
