টাচ স্ক্রীন ক্যামেরা বিজিএ রিওয়ার্ক স্টেশন

                                                        টাচ স্ক্রীন ক্যামেরা বিজিএ রিওয়ার্ক স্টেশন

দ্রুত পূর্বরূপ:

প্রচারমূলক মূল্য!DH-A1L BGA রিওয়ার্ক মেশিন, একটি HD টাচ স্ক্রিন দিয়ে সজ্জিত, এখন স্টকে আছে।

DH-A1L BGA রিওয়ার্ক স্টেশন বৈশিষ্ট্য:

1. চিপ মেরামতের জন্য উচ্চ সাফল্যের হার।
2. সুনির্দিষ্ট তাপমাত্রা নিয়ন্ত্রণ।
3. কোন মিথ্যা সোল্ডারিং বা দুর্বল সোল্ডার জয়েন্টগুলি।
4. তিনটি স্বাধীন গরম এলাকা।
5. ব্যবহারকারী-বান্ধব ডিজাইন।
6. সাউন্ড নোটিফিকেশন সিস্টেম।
7. শক্তিশালী ক্রস-ফ্লো ফ্যান।
8. দক্ষ কুলিং সিস্টেম।

আমরা ভারত, ইউরোপ এবং আমেরিকান বাজারের বেশিরভাগ অংশকে কভার করে বিজিএ পুনর্ব্যবহার এবং স্বয়ংক্রিয় যন্ত্রপাতির জন্য প্রতিশ্রুতিবদ্ধ। আমরা চীনে আপনার দীর্ঘমেয়াদী অংশীদার হওয়ার জন্য উন্মুখ।

1. স্পেসিফিকেশন

1	শক্তি	4900W
2	শীর্ষ হিটার	গরম বাতাস 800W
3	নিচের হিটার	গরম বাতাস 1200W, ইনফ্রারেড 2800W
4	আয়রন হিটার	90w
5	পাওয়ার সাপ্লাই	AC220V±10%50/60Hz
6	মাত্রা	640*730*580 মিমি
7	পজিশনিং	V-খাঁজ, PCB সমর্থন একটি বহিরাগত সঙ্গে যে কোনো দিকে সমন্বয় করা যেতে পারে সর্বজনীন ফিক্সচার
8	তাপমাত্রা নিয়ন্ত্রণ	কে-টাইপ থার্মোকল, ক্লোজড-লুপ কন্ট্রোল, স্বাধীন হিটিং
9	টেম্প নির্ভুলতা	±2 ডিগ্রী
10	পিসিবি আকার	সর্বোচ্চ 500*400 মিমি সর্বনিম্ন 22*22 মিমি
11	বিজিএচিপ	2*2-80*80 মিমি
12	ন্যূনতম চিপ ব্যবধান	0.15 মিমি
13	বাহ্যিক তাপমাত্রা সেন্সর	1 (ঐচ্ছিক)
14	নেট ওজন	45 কেজি

2. DH-A1L BGA রিওয়ার্ক স্টেশনের প্রধান বৈশিষ্ট্য

বৈজ্ঞানিক ও স্মার্ট

1. স্টেশনটিতে 3টি স্বতন্ত্র গরম করার ক্ষেত্র রয়েছে: হট-এয়ার হিটার এবং একটি IR প্রিহিটিং এরিয়া, যা PCBA বিকৃতি রোধ করার সময় স্থিরভাবে এবং দ্রুত তাপ দেয়।
2. উপরের হিটার এয়ার ভলিউম, নিচের হিটারের উচ্চতা এবং IR প্রিহিটিং এরিয়া বিভিন্ন ধরণের BGA মেরামতের জন্য সামঞ্জস্য করা যেতে পারে।
3. টাইটানিয়াম খাদ বিজিএ অগ্রভাগের বিভিন্ন মাপের সাথে সজ্জিত, যা সহজ বসানো এবং প্রতিস্থাপনের জন্য 360 ডিগ্রি ঘোরাতে পারে।
4. এটি 6টি তাপমাত্রা বৃদ্ধির বিভাগ এবং 6টি ধ্রুবক তাপমাত্রা বিভাগ স্থাপন করতে দেয় এবং যে কোনও সময় ব্যবহারের জন্য একাধিক তাপমাত্রা প্রোফাইল সংরক্ষণ করতে পারে।

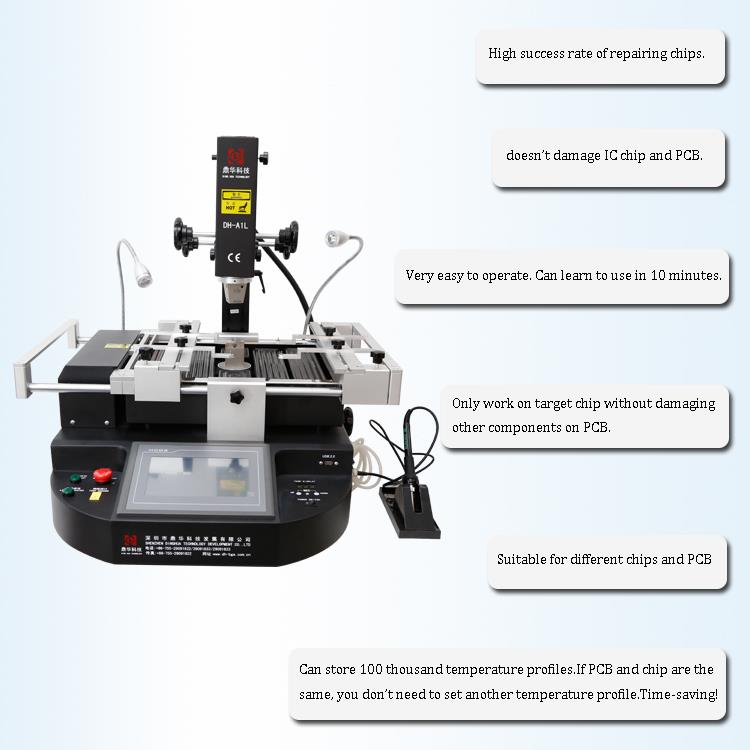

3. কেন আপনি DH-A1L BGA রিওয়ার্ক স্টেশন বেছে নেবেন?

4. সম্পর্কিত জ্ঞান:

একটি নতুন পৃষ্ঠ মাউন্ট উপাদান ইনস্টল বা প্রতিস্থাপন করার আগে সারফেস মাউন্ট জমি প্রস্তুতি সঞ্চালিত করা উচিত। জমি এবং স্তরের তাপ এবং/অথবা যান্ত্রিক ক্ষতি এড়ানো গুরুত্বপূর্ণ। দুটি প্রাথমিক পদক্ষেপ অন্তর্ভুক্ত:

• পুরানো সোল্ডার সরান

এটি একটি সোল্ডারিং লোহা এবং বিনুনিযুক্ত সোল্ডার-উইকিং উপাদান দিয়ে করা যেতে পারে, বা একটি ক্রমাগত ভ্যাকুয়াম ফ্লো ডিসোল্ডারিং কৌশল যা একটি সোল্ডার এক্সট্র্যাক্টর এবং একটি বিশেষ ফ্লো-ডি-সোডার টিপ ব্যবহার করে। এই পদ্ধতিটি পুরানো সোল্ডারের রিফ্লো এবং ভ্যাকুয়াম অপসারণ ক্রমাগত ঘটতে দেয়।

• পরিষ্কার জমি

পুরানো সোল্ডার অপসারণের পরে অবশিষ্ট ফ্লাক্স অবশিষ্টাংশগুলি নতুন সোল্ডার যোগ করার আগে এই ধাপে পরিষ্কার করতে হবে।

• নতুন সোল্ডার যোগ করুন

এই ধাপটি কম্পোনেন্ট ইনস্টলেশন প্রক্রিয়ার অংশ এবং হয় জমিগুলিকে প্রাক-ভর্তি (প্রি-টিনিং) দ্বারা (একটি সোল্ডারিং লোহার বা অন্য গরম করার পদ্ধতি দিয়ে তারের সোল্ডার রিফ্লো করে), অথবা সোল্ডার পেস্ট (ক্রিম) প্রয়োগ করে সম্পন্ন করা যেতে পারে। ডিসপেনসার আগে (বা পরে) উপাদানটি জমির প্যাটার্নে স্থাপন করা হয়।

সোল্ডারের পরিমাণ গ্রহণযোগ্য জয়েন্টগুলি অর্জনের জন্য গুরুত্বপূর্ণ। উদাহরণস্বরূপ, গ্রহণযোগ্য জে-লিড সোল্ডার জয়েন্টগুলির জন্য গ্রহণযোগ্য গল-উইং লিড সোল্ডার জয়েন্টগুলির চেয়ে অনেক বেশি সোল্ডার প্রয়োজন।

সারফেস মাউন্ট উপাদান:

• প্রাক-/ সহায়ক তাপ সমাবেশ এবং/অথবা উপাদান (যদি প্রয়োজন হয়)
• সমস্ত সোল্ডার জয়েন্টগুলির সম্পূর্ণ, একই সাথে রিফ্লো (গলানো) পেতে নিয়ন্ত্রণযোগ্য পদ্ধতিতে সমানভাবে এবং দ্রুত তাপ প্রয়োগ করুন।
• উপাদান, বোর্ড, সংলগ্ন উপাদান এবং তাদের জয়েন্টগুলিতে তাপ এবং/অথবা যান্ত্রিক ক্ষতি এড়িয়ে চলুন।
• কোনো সোল্ডার জয়েন্ট পুনরায় শক্ত হওয়ার আগে অবিলম্বে বোর্ড থেকে উপাদানটি সরান।
• প্রতিস্থাপন উপাদানের জন্য জমি প্রস্তুত করুন।

থ্রু-হোল উপাদান:

অবিচ্ছিন্ন ভ্যাকুয়াম পদ্ধতি ব্যবহার করে এক সময়ে এক জয়েন্ট ডিসোল্ডারিং

• প্রাক-/সহায়ক তাপ সমাবেশ এবং/অথবা উপাদান (যদি প্রয়োজন হয়)।
• সম্পূর্ণ সোল্ডার রিফ্লো অর্জন করতে জয়েন্টটিকে দ্রুত এবং নিয়ন্ত্রণযোগ্যভাবে গরম করুন।
• উপাদান, বোর্ড, সংলগ্ন উপাদান এবং তাদের জয়েন্টগুলিতে তাপ এবং/অথবা যান্ত্রিক ক্ষতি এড়িয়ে চলুন।
• জয়েন্টকে ঠান্ডা করতে এবং সীসা মুক্ত করতে সীসা চলাচলের সময় ভ্যাকুয়াম প্রয়োগ করুন।

সোল্ডার ফাউন্টেন পদ্ধতি ব্যবহার করে ডিসোল্ডারিং কম্পোনেন্ট

• সোল্ডার ফোয়ারায় সমস্ত জয়েন্টগুলি রিফ্লো করুন।
• পুরানো উপাদানটি সরান এবং হয় অবিলম্বে একটি নতুন উপাদান দিয়ে প্রতিস্থাপন করুন বা পরবর্তী উপাদান প্রতিস্থাপনের জন্য থ্রু-হোলগুলি সাফ করুন।

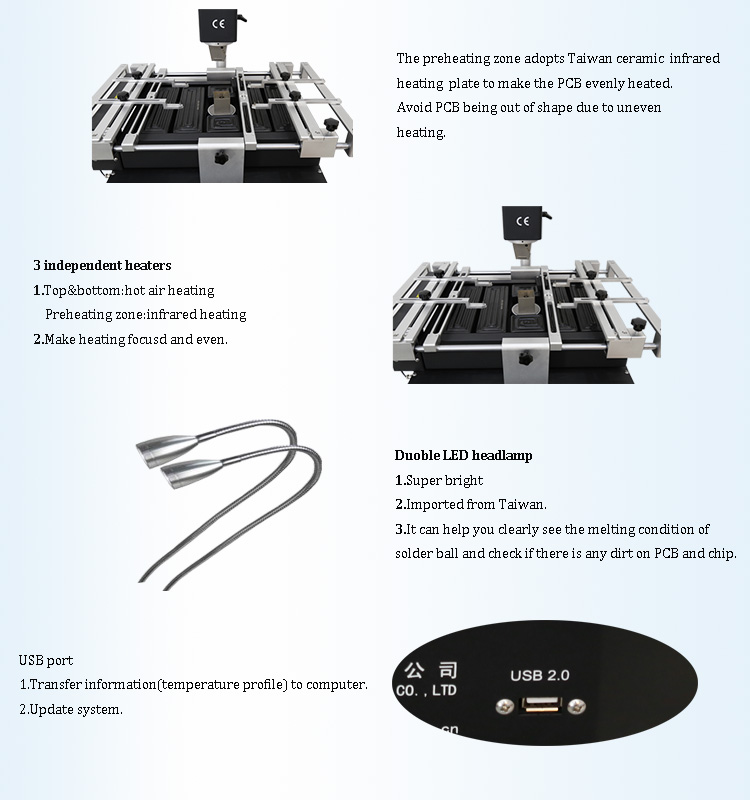

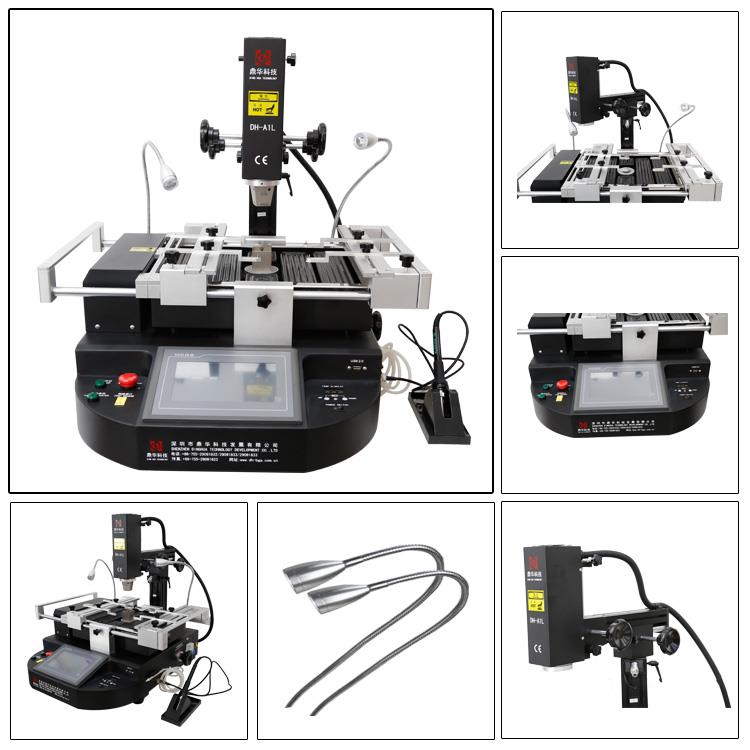

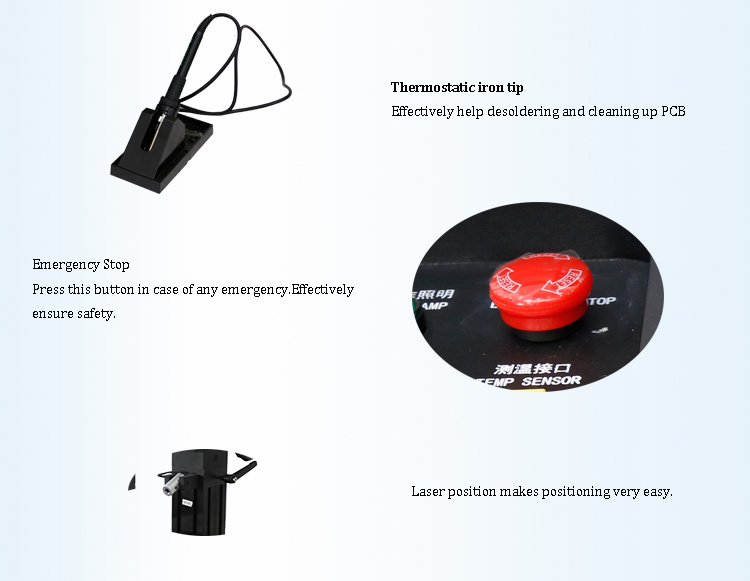

5. DH-A1L BGA রিওয়ার্ক স্টেশনের বিস্তারিত ছবি

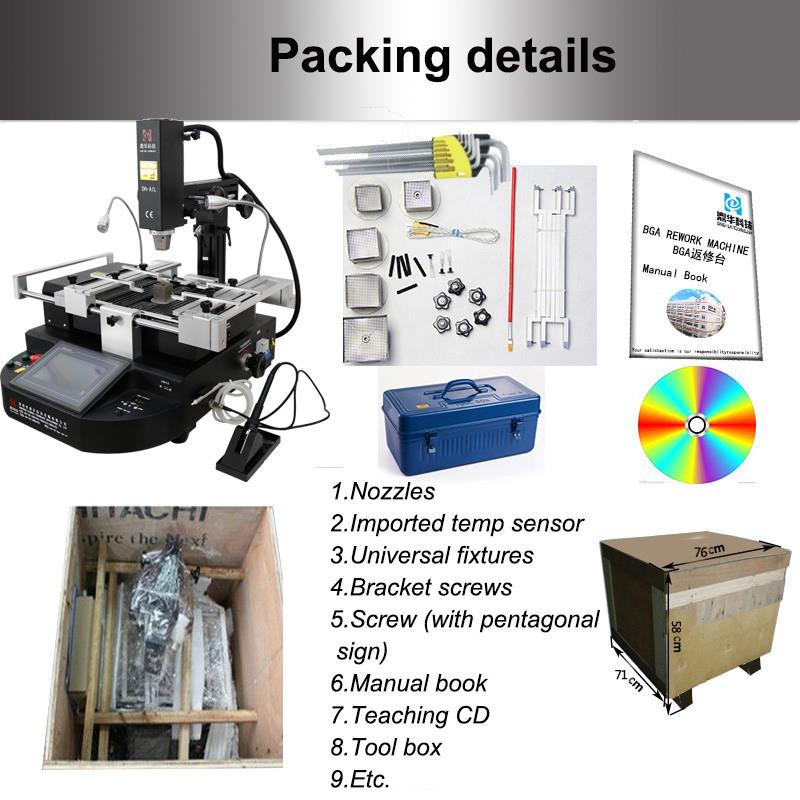

6. ডিএইচ-এ1এল বিজিএ রিওয়ার্ক স্টেশনের প্যাকিং এবং ডেলিভারি বিবরণ



DH-A1L BGA রিওয়ার্ক স্টেশনের ডেলিভারি বিবরণ

শিপিং:

1. পেমেন্ট পাওয়ার পর 5 ব্যবসায়িক দিনের মধ্যে চালান করা হবে।

2. DHL, FedEX, TNT, UPS এবং সমুদ্র বা বায়ু দ্বারা সহ অন্যান্য উপায়ে দ্রুত ডেলিভারি চালান।

7. প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: সীসাযুক্ত এবং সীসা-মুক্ত চিপগুলির মধ্যে পার্থক্য কীভাবে করা যায়?

একটি: চিপ প্রিন্টিং পৃষ্ঠ থেকে পার্থক্য. যেমন ইন্টেল সিরিজ দক্ষিণ সেতু, FW82801DBM NH82801DBM,

আগেরটি সীসাযুক্ত, এবং পরবর্তীটি সীসা-মুক্ত, FW এবং NH এর পার্থক্য রয়েছে।

2. ডিভাইসে বা PCB-এ RoHS-লেবেলযুক্ত সীসা-মুক্ত প্রত্যয়িত পণ্য।

3. RoHS সুযোগ: শুধুমাত্র 1 জুলাই, 2006-এর পরে চালু হওয়া নতুন পণ্যগুলির জন্য। মূলত, মাদারবোর্ড এবং নোটবুকগুলি

2007 সবই সীসা-মুক্ত।
