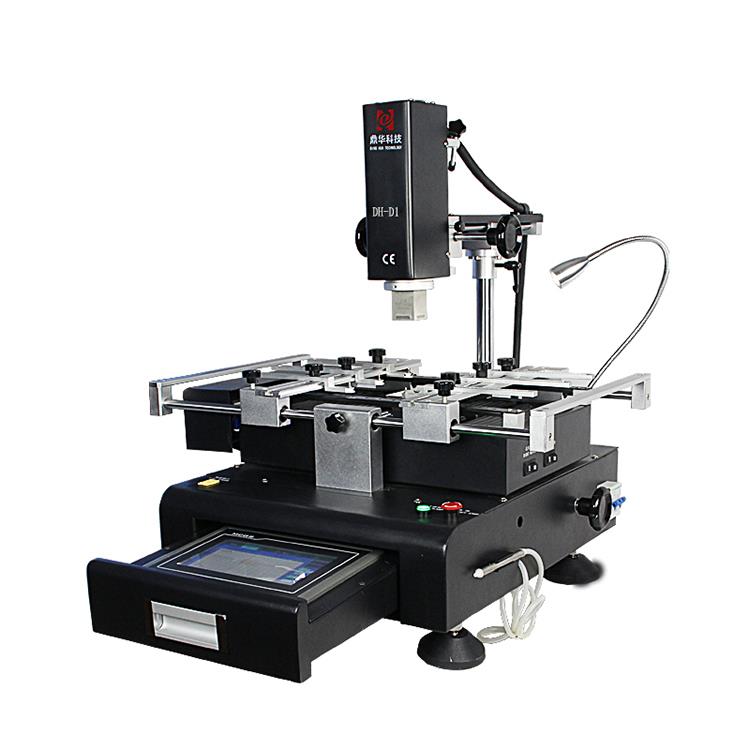

টাচ স্ক্রিন কম্পিউটার বিজিএ রিওয়ার্ক স্টেশন
টাচ স্ক্রিন কম্পিউটার বিজিএ রিওয়ার্ক স্টেশন 1. টাচ স্ক্রিন কম্পিউটার বিজিএ রিওয়ার্ক স্টেশন ডিএইচ-ডি1 এর পণ্যের বিবরণ উচ্চ সুনির্দিষ্ট কে-টাইপ থার্মোকল ক্লোজড-লুপ কন্ট্রোল এবং পিআইডি স্বয়ংক্রিয় তাপমাত্রা ক্ষতিপূরণ সিস্টেম, তাপমাত্রা মডিউল এবং বুদ্ধিমান নিয়ন্ত্রণ ইউনিট, আমাদের বিজিএ রিওয়ার্ক স্টেশন। ..
বিবরণ

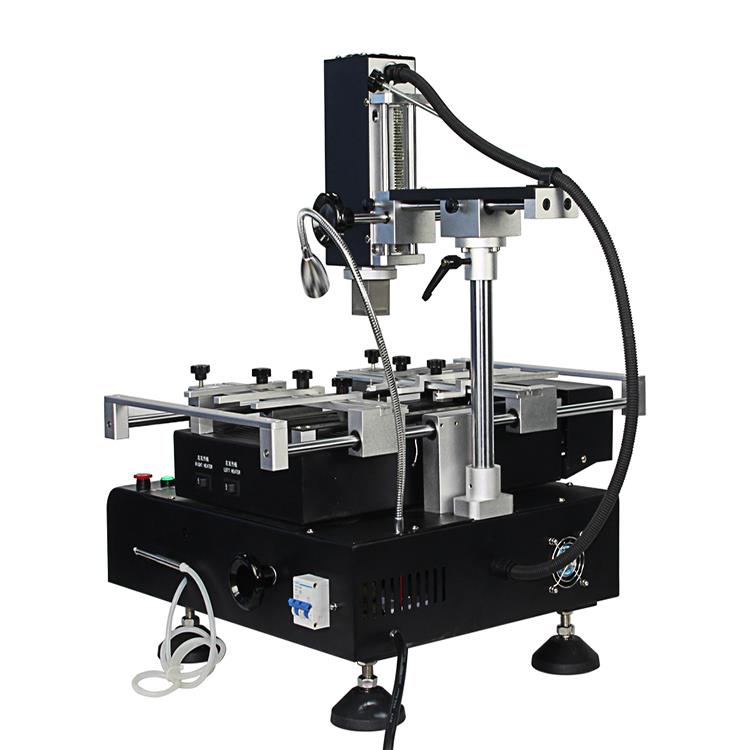

1. টাচ স্ক্রীন কম্পিউটার বিজিএ রিওয়ার্ক স্টেশন DH-D1 এর পণ্যের বিবরণ
উচ্চ সুনির্দিষ্ট কে-টাইপ থার্মোকল ক্লোজড-লুপ কন্ট্রোল এবং পিআইডি স্বয়ংক্রিয় তাপমাত্রা ক্ষতিপূরণ সিস্টেম, তাপমাত্রা মডিউল এবং বুদ্ধিমান নিয়ন্ত্রণ ইউনিট সহ, আমাদের BGA রিওয়ার্ক স্টেশন DH-D1 ±2 ডিগ্রিতে সঠিক তাপমাত্রা বিচ্যুতি সক্ষম করতে পারে। এদিকে, এর বাহ্যিক তাপমাত্রা পরিমাপ সংযোজক তাপমাত্রার শব্দচয়ন এবং বাস্তব সময়ের সঠিক বিশ্লেষণ সক্ষম করে।
2. টাচ স্ক্রিন কম্পিউটার বিজিএ রিওয়ার্ক স্টেশন ডিএইচ-ডি১ এর পণ্যের স্পেসিফিকেশন
| শক্তি | 4800W |
| শীর্ষ হিটার | গরম বাতাস 800W |
| নিচের হিটার | গরম বাতাস 1200W, ইনফ্রারেড 2700W |
| পাওয়ার সাপ্লাই | AC220V+10%,50/60HZ |
| মাত্রা | L 560*W650*H580 মিমি |

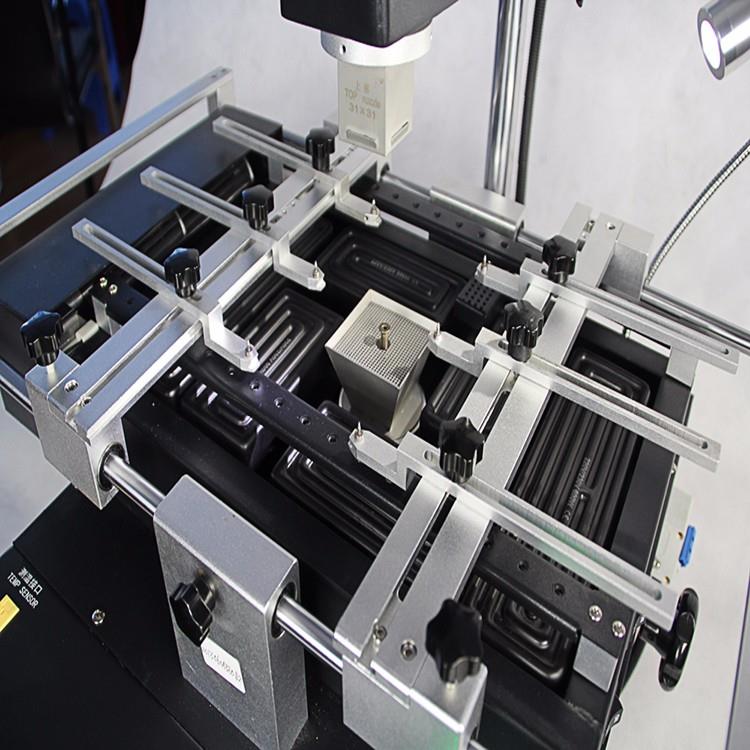

| পজিশনিং | এন-গ্রুভ পিসিবি সমর্থন, এবং বহিরাগত সার্বজনীন ফিক্সচার সহ |
| তাপমাত্রা নিয়ন্ত্রণ | কে টাইপ থার্মোকল, বদ্ধ লুপ নিয়ন্ত্রণ স্বাধীন হিটিং |
| তাপমাত্রা নির্ভুলতা | ±2 ডিগ্রী |
| পিসিবি আকার | সর্বোচ্চ 420*400 মিমি, সর্বনিম্ন 22*22 মিমি |
| ওয়ার্কবেঞ্চ ফাইন-টিউন | ±15 মিমি সামনে/পিছনে +15 মিমি রিগট/বাম |
| বিজিএ চিপ | 2*2 - 80*80 মিমি |
| ন্যূনতম চিপ ব্যবধান | 0.15 মিমি |
| টেম্প সেন্সর | 1 (ঐচ্ছিক) |
| নেট ওজন | 31 কেজি |

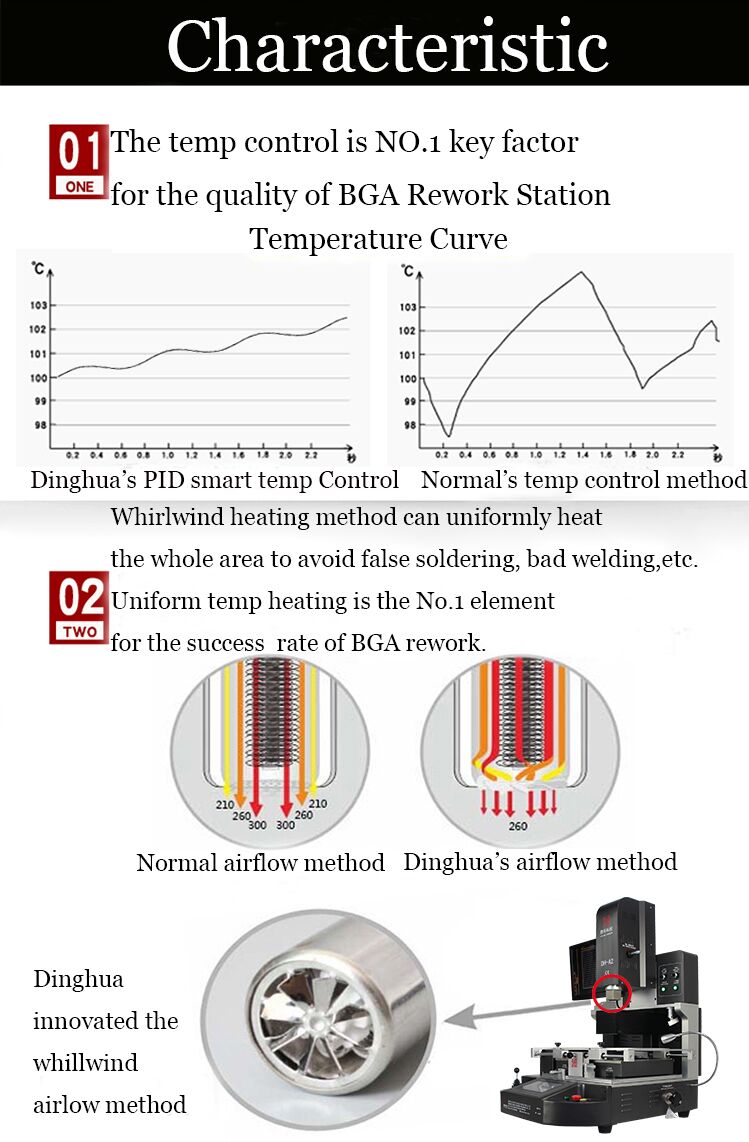

3. টাচ স্ক্রিন কম্পিউটার বিজিএ রিওয়ার্ক স্টেশন DH-D1 এর পণ্য বৈশিষ্ট্য
মানবিক নকশা মেশিন পরিচালনা করা সহজ করে তোলে। সাধারণত একজন কর্মী 10 মিনিটের মধ্যে এটি ব্যবহার করতে শিখতে পারেন। কোনো বিশেষ পেশাদার অভিজ্ঞতা বা দক্ষতা নেইপ্রয়োজন, যা আপনার কোম্পানির জন্য সময়- এবং শক্তি-সাশ্রয়।
যেকোনো আকারের বিভিন্ন ধরনের PCB এর জন্য উপযুক্ত।
উচ্চতর উপকরণ দীর্ঘ আয়ু গ্যারান্টি দেয়। ক্রস-ফ্লো, উপরের এবং নীচের কুলিং ফ্যান মেশিনটিকে স্বয়ংক্রিয়ভাবে ঠান্ডা করে
গরম করার প্রক্রিয়া শেষ হওয়ার সাথে সাথে,যা কার্যকরভাবে মেশিনের অবনতি এবং বার্ধক্য এড়ায়।{0}}হিটিং সিস্টেমের জন্য বছরের ওয়ারেন্টি দেওয়া হয়।
লাইফটাইম সীমাহীন প্রযুক্তিগত সহায়তা এবং বিনামূল্যে প্রশিক্ষণ দেওয়া হয়।

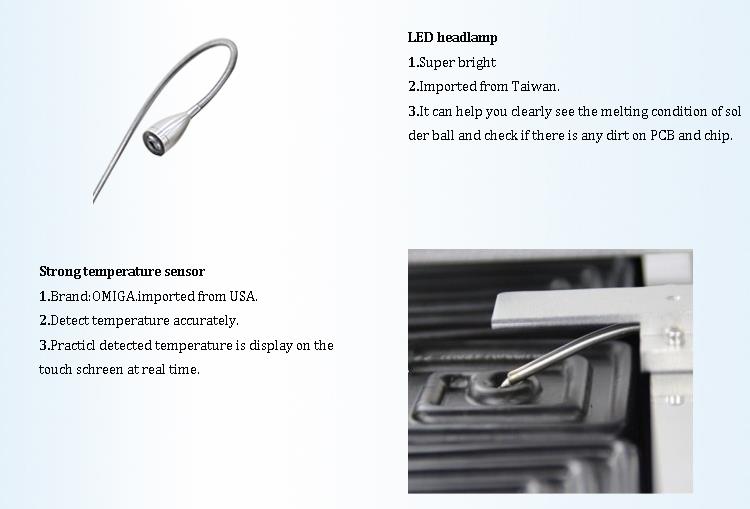

সুপার ব্রাইট এলইডি হেডল্যাম্পটি তাইওয়ানের শীর্ষ প্রস্তুতকারক থেকে আমদানি করা হয়েছে৷ এটি আপনাকে সোল্ডার বলের গলে যাওয়ার অবস্থা পরিষ্কারভাবে দেখতে এবং সেখানে আছে কিনা তা পরীক্ষা করতে সহায়তা করতে পারেপিসিবি এবং চিপে কোন ময়লা আছে।

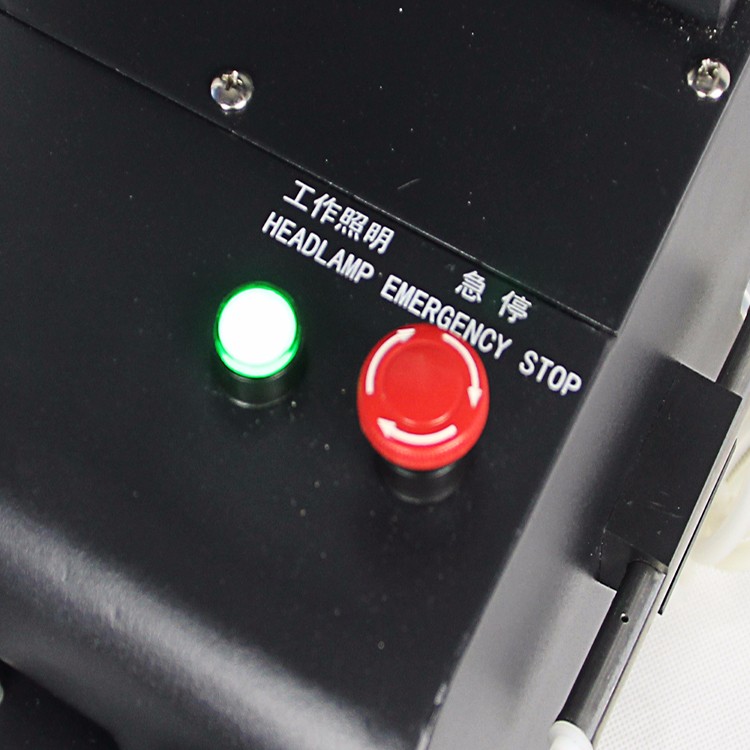

যে কোন জরুরী অবস্থার জন্য একটি জরুরী স্টপ আছে।

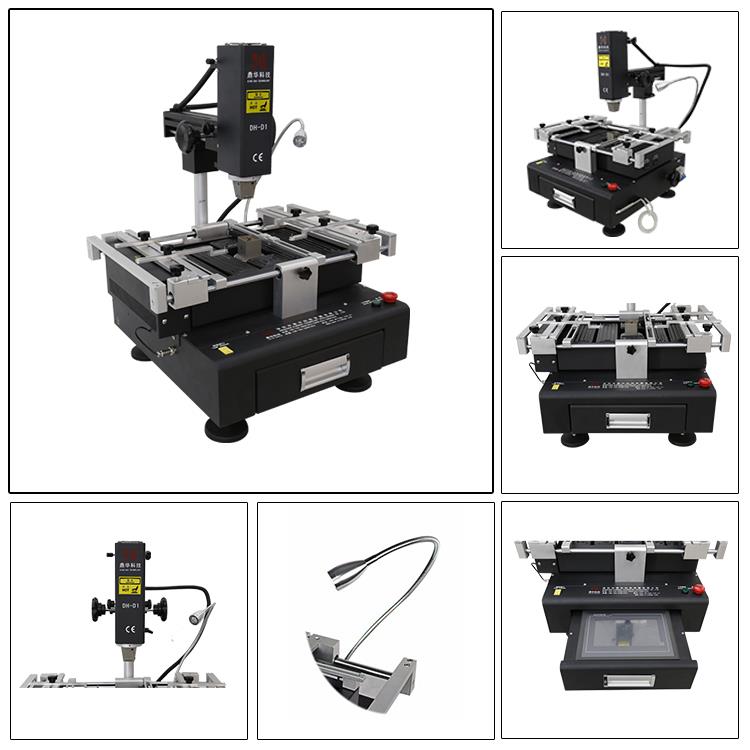

4. টাচ স্ক্রিন কম্পিউটার বিজিএ রিওয়ার্ক স্টেশন ডিএইচ-ডি১-এর পণ্যের বিবরণ

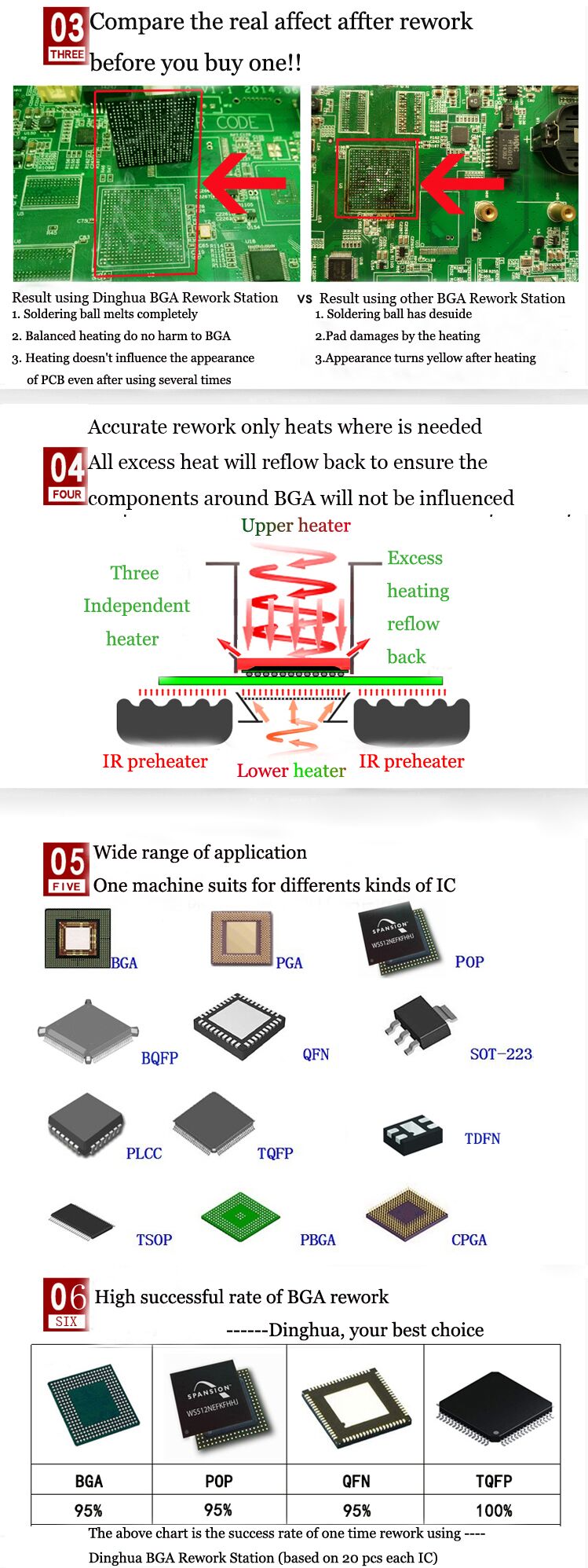

5. কেন টাচ স্ক্রিন কম্পিউটার BGA রিওয়ার্ক স্টেশন DH-D1 চয়ন করুন

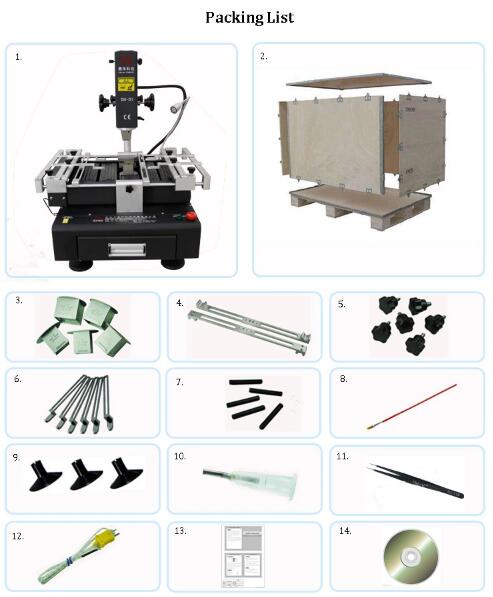

6. প্যাকিং, টাচ স্ক্রীন কম্পিউটার বিজিএ রিওয়ার্ক স্টেশন ডিএইচ-ডি১ ডেলিভারি
7. বিজিএ সম্পর্কে সম্পর্কিত জ্ঞান
বিজিএ চিপ প্লেসমেন্ট এবং রাউটিং নিয়ম
BGA হল PCB-তে সাধারণত ব্যবহৃত একটি উপাদান, সাধারণত CPU, NORTH BRIDGE, SOUTH BRIDGE, AGP CHIP, CARD BUS CHIP, ইত্যাদি। এদের অধিকাংশই bga প্যাকেজিং-এর প্রকারের। সংক্ষেপে, 80% উচ্চ ফ্রিকোয়েন্সি সংকেত এবং বিশেষ সংকেত হবে এই ধরনের প্যাকেজ টানুন। অতএব, বিজিএ প্যাকেজের রাউটিং কীভাবে মোকাবেলা করা যায় তা গুরুত্বপূর্ণ সংকেতের উপর একটি বড় প্রভাব ফেলবে।
সাধারণত বিজিএকে ঘিরে থাকা ছোট অংশগুলিকে তাদের গুরুত্ব অনুসারে কয়েকটি বিভাগে ভাগ করা যায়
পাস দ্বারা
ঘড়ি টার্মিনাল আরসি সার্কিট।
স্যাঁতসেঁতে (সিরিজ প্রতিরোধক, ব্যাঙ্কের ধরণে প্রদর্শিত হয়; উদাহরণস্বরূপ, মেমরি BUS সংকেত)
ইএমআই আরসি সার্কিট (ড্যাম্পিং, সি, টান হাইট স্টাইলে প্রদর্শিত হয়; যেমন ইউএসবি সিগন্যাল)।
অন্যান্য বিশেষ সার্কিট (বিভিন্ন CHIP অনুযায়ী যোগ করা বিশেষ সার্কিট; উদাহরণস্বরূপ, CPU-এর তাপমাত্রা সেন্সিং সার্কিট)।
40mil বা তার কম ক্ষমতার ছোট সার্কিট গ্রুপ (C, L, R, ইত্যাদি আকারে; এই ধরনের সার্কিট প্রায়শই AGP CHIP বা CHIP এর কাছে AGP ফাংশন সহ প্রদর্শিত হয় এবং বিভিন্ন পাওয়ার গ্রুপ R, L দ্বারা পৃথক করা হয়)।
কম R, C টানুন।
সাধারণ ছোট সার্কিট গ্রুপ (R, C, Q, U, ইত্যাদিতে প্রদর্শিত হয়; কোন ট্রেস প্রয়োজনীয়তা নেই)।
টান উচ্চতা R, RP.
1-6-আইটেম সার্কিট সাধারণত বসানোর ফোকাস হয়, এবং এটি যতটা সম্ভব বিজিএ-এর কাছাকাছি সাজানো হবে, যার জন্য বিশেষ চিকিত্সা প্রয়োজন। সপ্তম সার্কিটের গুরুত্ব দ্বিতীয়, তবে এটি বিজিএর কাছাকাছিও হবে। 8, 9 একটি সাধারণ সার্কিট, এটি সংকেতের সাথে সংযুক্ত হতে পারে।
উপরোক্ত বিজিএ-র আশেপাশে ছোট অংশগুলির গুরুত্বের গুরুত্বের সাথে সম্পর্কিত, রাউটিং-এর প্রয়োজনীয়তাগুলি নিম্নরূপ:
by pass =>যখন এটি CHIP-এর মতো একই পাশে থাকে, তখন এটি সরাসরি CHIP পিন দ্বারা বাই পাসের সাথে সংযুক্ত থাকে, তারপরে প্লেনের মাধ্যমে বের করার জন্য পাসের মাধ্যমে; যখন এটি CHIP থেকে আলাদা, তখন এটি BGA এর VCC এবং GND পিনের মাধ্যমে একই ভাগ করতে পারে। 100মিল
Clock terminal RC circuit =>তারের প্রস্থ, তারের ব্যবধান, তারের দৈর্ঘ্য বা প্যাকেজ GND; VCC ডিভাইডার অতিক্রম না করে ট্রেসগুলি যতটা সম্ভব ছোট এবং মসৃণ রাখুন।
Damping =>ওয়্যারলাইন প্রস্থ, লাইন ব্যবধান, লাইন দৈর্ঘ্য, এবং গ্রুপিং ট্রেস; ট্রেসগুলি যতটা সম্ভব সংক্ষিপ্ত এবং মসৃণ হওয়া উচিত এবং ট্রেসের একটি সেট অবশ্যই থাকতে হবেঅন্যান্য সংকেতের সাথে মিশ্রিত করা যাবে না..
EMI RC Circuits =>তারের প্রস্থ, লাইন ব্যবধান, সমান্তরাল তারের, প্যাকেজ GND এবং অন্যান্য প্রয়োজনীয়তা; গ্রাহকের প্রয়োজনীয়তা অনুযায়ী সম্পন্ন।
Other special circuits =>ওয়্যারলাইন প্রস্থ, প্যাকেজ GND বা ট্রেস ক্লিয়ারেন্স প্রয়োজনীয়তা; গ্রাহকের প্রয়োজনীয়তা অনুযায়ী সম্পন্ন।
40milthe following small power circuit group =>তারের প্রস্থ এবং অন্যান্য প্রয়োজন; সম্পূর্ণরূপে সংরক্ষণ করতে যতটা সম্ভব পৃষ্ঠের স্তরটি সম্পূর্ণ করুনসিগন্যাল লাইনের জন্য অভ্যন্তরীণ স্থান, এবং স্তরগুলির মধ্য দিয়ে পাওয়ার সিগন্যাল এড়াতে চেষ্টা করুন
বিজিএ এলাকায়, অপ্রয়োজনীয় হস্তক্ষেপ ঘটাচ্ছে।
Pull low R, C =>কোন বিশেষ প্রয়োজনীয়তা; মসৃণ লাইন।
General small circuit group =>কোন বিশেষ প্রয়োজনীয়তা; মসৃণ লাইন।
Pull height R,RP =>কোন বিশেষ প্রয়োজনীয়তা; মসৃণ লাইন।
