ফুল-অটো অপটিক্যাল BGA রিবলিং স্টেশন

সম্পূর্ণ স্বয়ংক্রিয় বিজিএ রিওয়ার্ক স্টেশন এইচডি-এ5 আমদানি করা অপটিক্যাল সহ উচ্চ-সম্পদ মেরামত/এসেম্বলিং মেশিন

সিসিডি ক্যামেরা, স্বয়ংক্রিয় চিপ ফিডার যা 80*80 মিমি পর্যন্ত চিপে লোড করতে পারে এবং 5 কেজি ওজনের কম,

বিশেষ করে এর সম্পূর্ণ তাপমাত্রা প্রোফাইল রেকর্ডিং আন্তর্জাতিক কোম্পানির জন্য খুবই উপযোগী, কারণ তাদের প্রয়োজন

বিভিন্ন তাপমাত্রা এবং সময় ইত্যাদির অধীনে সোল্ডারিং এবং ডিসোল্ডারিং ফলাফল বিশ্লেষণ করুন।

সম্পূর্ণ স্বয়ংক্রিয় অপটিক্যাল বিজিএ রিবলিং স্টেশনের উৎপাদন পরামিতি

সম্পূর্ণ স্বয়ংক্রিয় অপটিক্যাল বিজিএ রিবলিং স্টেশনের উত্পাদনের বিবরণ

অপটিক্যাল সিসিডি ক্যামেরা এবং চিপ ফিডার

দুটি রঙের বিভক্ত ফাংশন সহ আমদানি করা অপটিক্যাল সিসিডি ক্যামেরা, একটি রঙ চিপস ডট, একটি পিসিবি বিন্দু,

ডিসপ্লে স্ক্রিনে দেখা যাচ্ছে উভয়ই।

চিপ ফিডার, এটি পিক আপ বা প্রতিস্থাপনের জন্য স্বয়ংক্রিয়ভাবে চিপ বহন করতে পারে, চিপের আকার 80 * 80 মিমি পর্যন্ত হতে পারে এবং

5 কেজির কম লোড হচ্ছে।

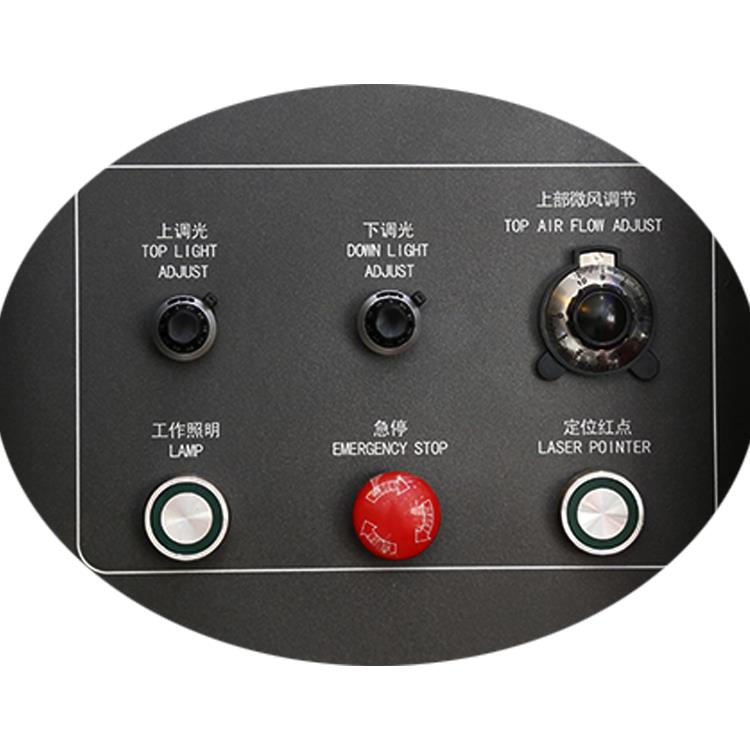

শীর্ষ বায়ু প্রবাহ সামঞ্জস্য, এটি ম্যানুয়াল বা স্বয়ংক্রিয় হতে পারে, বিশেষত মাইক্রো চিপ মেরামতের জন্য খুব দরকারী।

উপরের/নিম্ন আলো সামঞ্জস্য, অপটিক্যাল সিসিডি লাইটের জন্য ব্যবহৃত হয় যা মনিটরের স্ক্রিনে প্রদর্শিত হয়।

জরুরী বোতাম, প্রয়োজন হলে এটি যে কোনও সময় চাপা যেতে পারে, তারপর মেশিনটি অবিলম্বে বন্ধ হয়ে যাবে।

লেজার পজিশনিং, যা PCB বা চিপকে ওয়ার্কবেঞ্চে সঠিক অবস্থান খুঁজে পেতে সাহায্য করতে পারে।

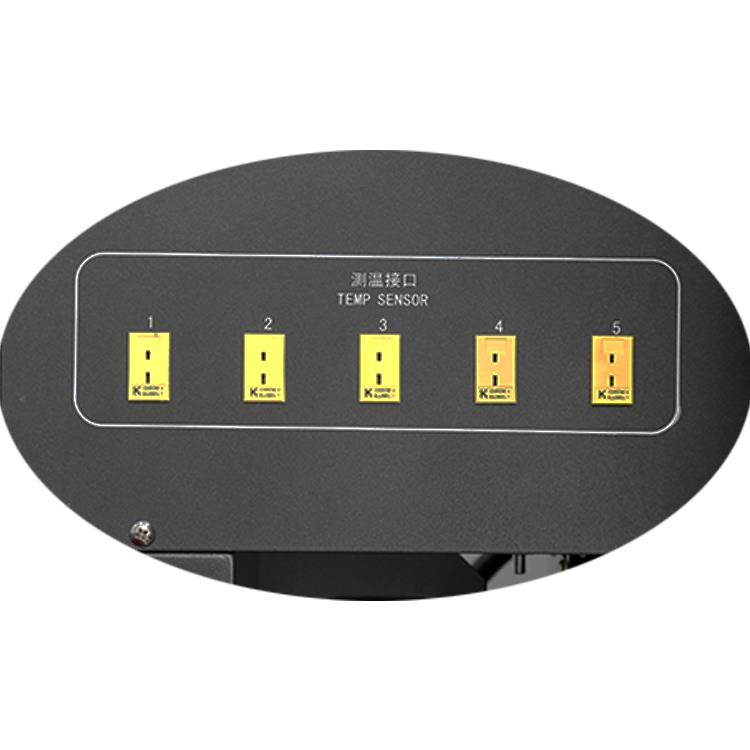

একাধিক থার্মোকল আরও ভালভাবে পরীক্ষা করতে পারে এবং বিভিন্ন গরম করার জায়গা যাচাই করতে পারে, যাতে তাপমাত্রা আরও ভাল ক্যালিব্রেট করা যায়

তাপমাত্রা কম বা বেশি হলে।

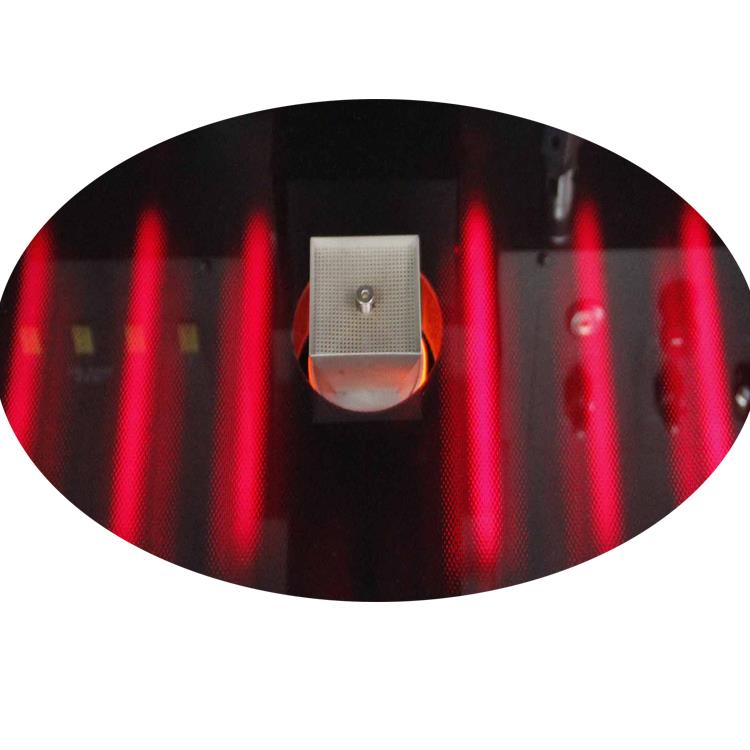

ইনফ্রারেড প্রিহিটিং এরিয়া, 6 টুকরো ফাইবার হিটিং টিউব নিয়ে গঠিত এবং গ্যালস-শিল্ড দ্বারা আবৃত যা প্রতিরোধ করতে পারে

কোনো ছোট উপাদান যদিও ধুলো ড্রপ থেকে, এবং এই উজ্জ্বল আলো আলো দ্বারা শোষিত করা সহজ

পিসিবি, ছোট পিসিবি মেরামত করার সময়, তাদের মধ্যে 4টি বন্ধ করা যেতে পারে।

কিভাবে স্বয়ংক্রিয় BGA রিওয়ার্ক স্টেশন কাজ করে:

সম্পূর্ণ স্বয়ংক্রিয় অপটিক্যাল বিজিএ রিবলিং স্টেশনের পণ্যের যোগ্যতা

এখন পর্যন্ত, আমাদের গ্রাহকদের কাছে ফক্সকন, লেনোভো এবং হুয়াওয়ে ইত্যাদি রয়েছে, তাদের মধ্যে কেউ কেউ বিজিএ পুনর্ব্যবহার করছে

7 বছরেরও বেশি সময় ধরে স্টেশন, এবং খুব ভাল প্রতিফলিত হয়।

এটি ওয়ার্কশপের আইসবার্গের একটি টিপ, এবং বিজিএ রিওয়ার্ক স্টেশন DH-A5 একত্রিত হচ্ছে, অন্যান্য

সামঞ্জস্য করা, পরিষ্কার মেঝে এবং পরিপাটি স্তূপ করা ভাল মানের একটি প্রয়োজনীয় শর্ত।

পুরস্কৃত সিই, পেটেন্ট এবং পণ্যের মানের সার্টিফিকেশন সিস্টেম ইত্যাদি যা চমৎকার পণ্যের চিহ্ন।

FAQ:

মেরামত সম্পর্কে কিছু টিপস

আপনি প্রায়ই মেরামত করা সার্কিট বোর্ডের আকার কি?

আপনি যে BGA রিওয়ার্ক টেবিলটি কিনছেন তার কাজের পৃষ্ঠের আকার নির্ধারণ করুন। সাধারণত, সাধারণ নোটবুক এবং কম্পিউটার মাদারবোর্ডের আকার 420x400 মিমি থেকে কম হয়। একটি মডেল নির্বাচন করার সময় এটি একটি মৌলিক নির্দেশিকা।

প্রায়শই সোল্ডার করা চিপের আকার

সর্বাধিক এবং সর্বনিম্ন চিপের আকার উভয়ই জানা গুরুত্বপূর্ণ। সাধারণত, সরবরাহকারী চারটি অগ্রভাগ প্রদান করবে। সবচেয়ে বড় এবং ছোট চিপগুলির আকার আপনাকে নির্বাচন করতে হবে এমন অগ্রভাগের আকার নির্ধারণ করবে।

পাওয়ার সাপ্লাই এর আকার

সাধারণত, পৃথক মেরামতের দোকানে প্রধান পাওয়ার তারগুলি 2.5 মিমি²। একটি BGA রিওয়ার্ক স্টেশন নির্বাচন করার সময়, পাওয়ার রেটিং 4500W এর বেশি হওয়া উচিত নয়। যদি এটি হয়, এটি পাওয়ার তারের প্রবর্তনে অসুবিধা সৃষ্টি করতে পারে।

ফাংশন সহ

এটা কি 3টি তাপমাত্রা অঞ্চল আছে?

তিনটি তাপমাত্রা অঞ্চলের মধ্যে উপরের হিটিং হেড, লোয়ার হিটিং হেড এবং ইনফ্রারেড প্রিহিটিং জোন অন্তর্ভুক্ত করা উচিত। এই তিনটি জোন হল স্ট্যান্ডার্ড কনফিগারেশন। বর্তমানে, বাজারে কিছু পণ্যের শুধুমাত্র দুটি তাপমাত্রা অঞ্চল রয়েছে, যার মধ্যে উপরের হিটিং হেড এবং ইনফ্রারেড প্রিহিটিং জোন রয়েছে। এই মডেলগুলির জন্য ঢালাই সাফল্যের হার খুবই কম, তাই কেনার সময় এটি পরীক্ষা করতে ভুলবেন না।

নিম্ন গরম করার মাথা উপরে এবং নিচে সরানো যেতে পারে?

নীচের গরম করার মাথাটি অবশ্যই উপরে এবং নীচে সরাতে সক্ষম হবে। এটি একটি বিজিএ রিওয়ার্ক স্টেশনের অপরিহার্য বৈশিষ্ট্যগুলির মধ্যে একটি। তুলনামূলকভাবে বড় সার্কিট বোর্ডগুলির সাথে কাজ করার সময়, নিম্ন গরম করার মাথার অগ্রভাগটি কাঠামোগত নকশার মাধ্যমে সহায়ক সহায়তা প্রদানের জন্য ডিজাইন করা হয়েছে। যদি এটি উপরে এবং নীচে না যেতে পারে তবে এটি এই ভূমিকাটি পূরণ করবে না এবং ঢালাইয়ের সাফল্যের হার ব্যাপকভাবে হ্রাস পাবে।

এটা কি বুদ্ধিমান বক্ররেখা সেটিং কার্যকারিতা আছে?

বিজিএ রিওয়ার্ক স্টেশন ব্যবহার করার সময় তাপমাত্রা প্রোফাইল সেটিং সবচেয়ে গুরুত্বপূর্ণ দিকগুলির মধ্যে একটি। তাপমাত্রা বক্ররেখা সঠিকভাবে সেট করা না থাকলে, ঢালাই সাফল্যের হার খুব কম হবে, এবং ঢালাই বা বিচ্ছিন্ন করা সম্ভব নাও হতে পারে। এখন বাজারে পণ্য রয়েছে, যেমন Goldpac প্রযুক্তির GM5360, যা সুবিধাজনক তাপমাত্রা বক্ররেখা সেটিংস অফার করে।

এটি একটি rework সোল্ডারিং ফাংশন আছে?

তাপমাত্রা বক্ররেখা সেটিং ভুল হলে, এই ফাংশন ব্যবহার করে উল্লেখযোগ্যভাবে ঢালাই সাফল্যের হার উন্নত করতে পারে। ঢালাই তাপমাত্রা গরম করার প্রক্রিয়া চলাকালীন সামঞ্জস্য করা যেতে পারে।

এটি একটি কুলিং ফাংশন আছে?

সাধারণত, ক্রস-ফ্লো ফ্যান ঠান্ডা করার জন্য ব্যবহার করা হয়।

একটি অন্তর্নির্মিত ভ্যাকুয়াম পাম্প আছে?

একটি বিল্ট-ইন ভ্যাকুয়াম পাম্প বিজিএ চিপকে বিচ্ছিন্ন করার সময় শোষণ করার জন্য সুবিধাজনক।
