স্বয়ংক্রিয় অপটিক্যাল বিজিএ রিবলিং স্টেশন
স্বয়ংক্রিয় অপটিক্যাল বিজিএ রিবলিং স্টেশন মেশিন DH-A2E হল একটি সম্পূর্ণ স্বয়ংক্রিয় বিজিএ রিওয়ার্ক স্টেশন যেখানে অটো চিপ ফিডার, ডিসপ্লে স্ক্রিন (15 ইঞ্চি, 1080P), প্যানাসনিক থেকে আমদানি করা অটো অপটিক্যাল সিসিডি অ্যালাইনমেন্ট সিস্টেম এবং গ্লাস-শিল্ড দ্বারা আবৃত কার্বন ফাইবার হিটিং টিউব। ইত্যাদি ব্যক্তিগত জন্য ব্যবহৃত...
বিবরণ
স্বয়ংক্রিয় অপটিক্যাল বিজিএ রিবলিং স্টেশন
মেশিন DH-A2E অটো চিপ ফিডার সহ একটি সম্পূর্ণ স্বয়ংক্রিয় BGA রিওয়ার্ক স্টেশন,
ডিসপ্লে স্ক্রিন (15 ইঞ্চি, 1080P), অটো অপটিক্যাল সিসিডি অ্যালাইনমেন্ট সিস্টেম থেকে আমদানি করা হয়েছে
প্যানাসনিক, এবং কার্বন ফাইবার গরম করার টিউবগুলি গ্লাস-শিল্ড দ্বারা আবৃত, ইত্যাদি।
অনাল মেরামত, যুদ্ধাস্ত্র কারখানা বা বিশ্ববিদ্যালয়ের পরীক্ষাগার এবং অন্যান্য বিভাগ।
এর পণ্যের পরামিতিস্বয়ংক্রিয় অপটিক্যাল বিজিএ রিবলিং স্টেশন
সমস্ত ক্ষমতা | 5200W |
শীর্ষ হিটার | 1200W |
নিচের হিটার | 2য় 1200W, 3য় IR হিটার 2700W |
শক্তি | AC110~240V±10％50/60Hz |
চিপের জন্য অটো ফিডিং সিস্টেম | |
অপারেশন মোড | দুটি মোড: ম্যানুয়াল এবং স্বয়ংক্রিয়, বিনামূল্যে চয়ন! এইচডি টাচ স্ক্রিন, বুদ্ধিমান ম্যান-মেশিন, ডিজিটাল সিস্টেম সেটিং। |
তাপমাত্রা প্রোফাইল স্টোরেজ | 50000 গ্রুপ |
অপটিক্যাল সিসিডি ক্যামেরার লেন্স চিপ ফিডার | BGA চিপ বাছাই এবং প্রতিস্থাপন করতে স্বয়ংক্রিয়ভাবে প্রসারিত এবং ভাঁজ করা, পিএলসি নিয়ন্ত্রণ |
ক্যামেরা ম্যাগনিফিকেশন | 10x - 220x |
ওয়ার্কবেঞ্চ ফাইন-টিউনিং: | ±15মিমি সামনে/পেছনে, ±15মিমি ডান/বাম |
শীর্ষ মাইক্রোমিটার | সর্বোচ্চ 60 ডিগ্রি |
বসানো সঠিকতা: | ±0.01 মিমি |
বিজিএ পজিশনিং | লেজার পজিশনিং, PCB এবং BGA এর দ্রুত এবং সঠিক অবস্থান |
পিসিবি অবস্থান | বুদ্ধিমান পজিশনিং, পিসিবি এক্স, ওয়াই দিক দিয়ে সামঞ্জস্য করা যেতে পারে "5 পয়েন্ট সমর্থন" প্লাস ভি-গ্রুভ PCB বন্ধনী প্লাস ইউনিভার্সাল ফিক্সচার। |
লাইটিং | তাইওয়ানের নেতৃত্বে ওয়ার্কিং লাইট, 5W, যেকোন অ্যাঙ্গেল অ্যাডজাস্টেবল |
তাপমাত্রা নিয়ন্ত্রণ | K সেন্সর, বন্ধ লুপ |
টেম্প নির্ভুলতা | ±1 ডিগ্রী |
পিসিবি আকার | সর্বোচ্চ 450×400 মিমি সর্বনিম্ন 22×22 মিমি |
বিজিএ চিপ | 2x2 - 80x80 মিমি |
ন্যূনতম চিপ ব্যবধান | 0.1 মিমি |
বাহ্যিক মেজাজ সেন্সর | 1 পিসি |
মাত্রা | L600×W700×H850 মিমি |
নেট ওজন | 70 কেজি |
স্বয়ংক্রিয় অপটিক্যাল বিজিএ রিবলিং স্টেশনের জন্য পণ্যের বিবরণ

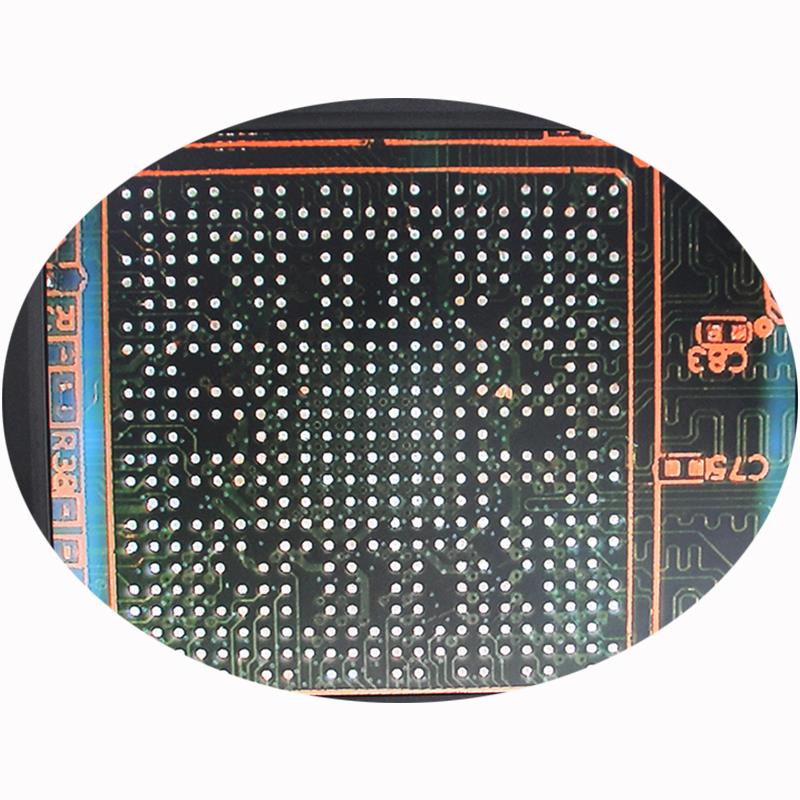

ডিসপ্লে স্ক্রীন, 15 ইঞ্চি, 1080P, জুম ইন/আউট 10x~220x, চিপের নীচে বা অন
PCB স্পষ্টভাবে দেখা যায়, স্বতন্ত্রভাবে ইমেজিং, স্বয়ংক্রিয়ভাবে ফোকাস।

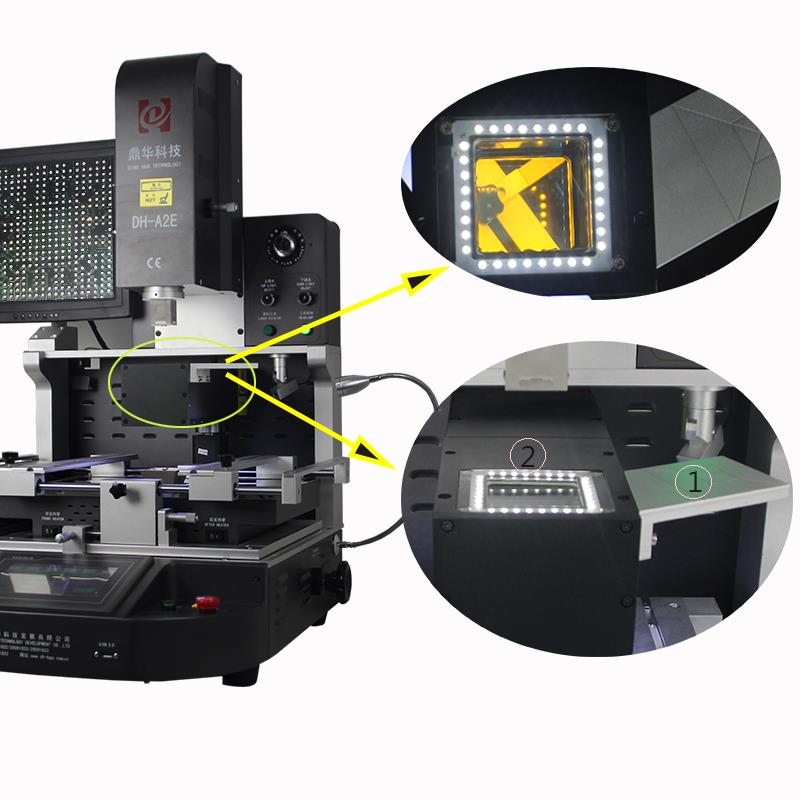

একটি স্বয়ংক্রিয়ভাবে অপটিক্যাল সিসিডি এবং একটি চিপ ফিডার
এটি একটি উচ্চ-রেজোলিউশন অপটিক্যাল সিসিডি যা একটি PCBA এবং একটি চিপ চিত্রিত করার জন্য ব্যবহৃত হয়।
"1" হল একটি স্বয়ংক্রিয় চিপ ফিডার যা 80*80mm পর্যন্ত সাইজ সহ একটি চিপে রাখা যায়;
"2" হল একটি অপটিক্যাল সিসিডি যার একটি পিসিবি বনাম একটি মনিটরের স্ক্রিনে সারিবদ্ধ একটি চিপের জন্য একটি বিভক্ত দৃষ্টি রয়েছে।
তাদের উভয়ই স্বয়ংক্রিয়ভাবে সারিবদ্ধকরণ, পিক আপ এবং প্রতিস্থাপিত ইত্যাদির জন্য একসাথে চলছে
নিম্ন গরম বাতাস এবং IR
"1" হল নিম্নতর গরম-বায়ু গরম করার অগ্রভাগ, যা 2*2~80*80mm থেকে কাস্টমাইজ করা যায়, এমনকি
যদিও, 100*100 মিমি পর্যন্ত, টাইটানিয়াম খাদ দিয়ে তৈরি, মরিচা পড়বে না এবং চৌম্বকীয় পে-
destal, সহজভাবে এবং সহজে ইনস্টল করা যেতে পারে। এর কেন্দ্রে একটি ছোট স্ক্রু-আকৃতিও রয়েছে
যে অগ্রভাগ, গরম করার সময় এটি একটি বড় আকারের একটি মাদারবোর্ড বন্ধনী করতে পারে।

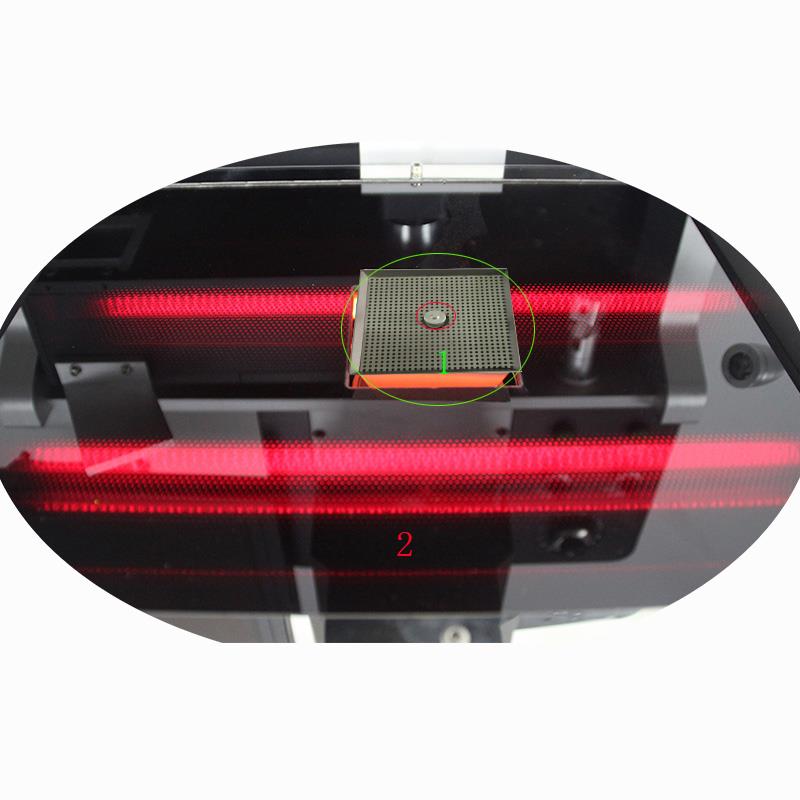

"2" হল নীচের IR প্রিহিটিং জোন, এবং একটি বিশেষ কাচের আবরণ দ্বারা সুরক্ষিত, এই কার্ব-
ভিতরে স্থাপিত কোর হিটিং টিউবগুলিতে, যা এমনকি তাপ শক্তিও ছেড়ে দিতে পারে, একটি মথ তৈরি করে-
erboard সর্বোত্তম সুরক্ষিত করা হবে।

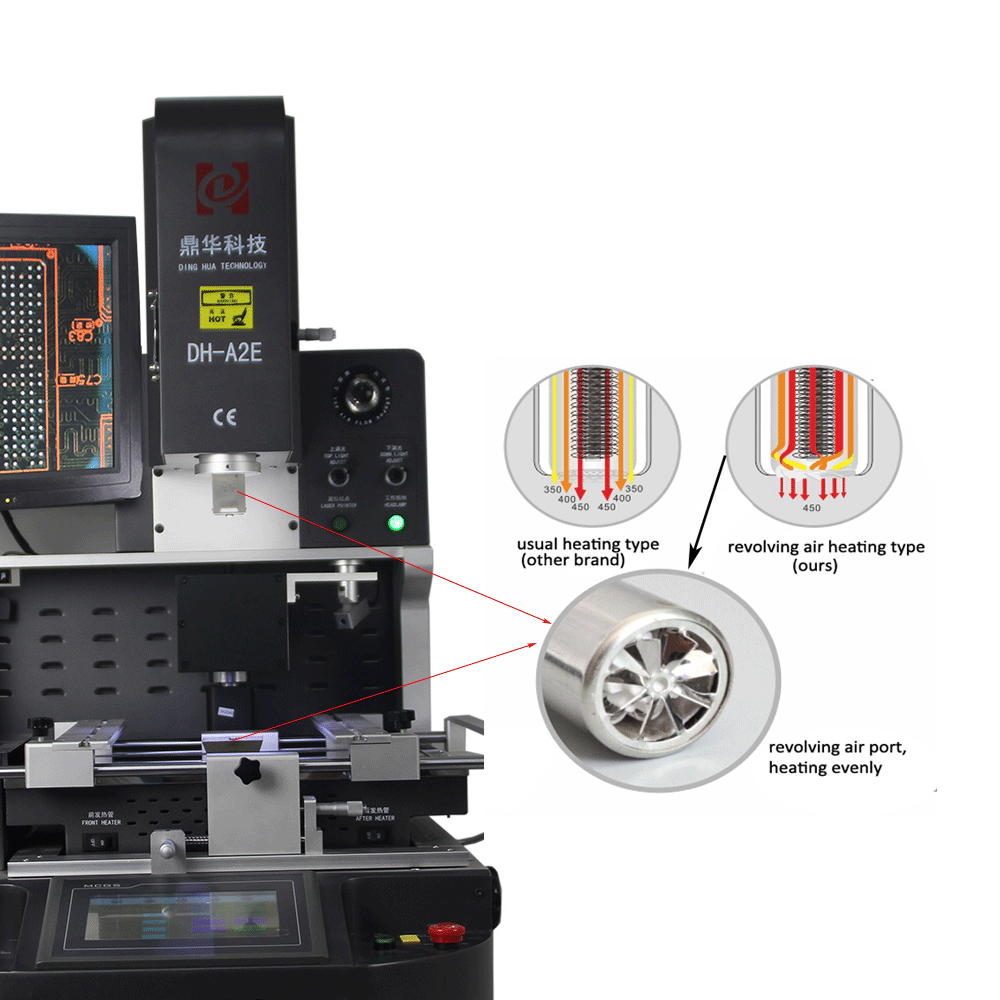

গরম বাতাস গরম করা
হট এয়ার হিটার, এয়ার-ফ্লো তৈরির জন্য উপরের এবং নীচের হিটারগুলি সোল্ডার বল গলে যায়
একটি মাদারবোর্ডে একটি চিপ সোল্ডারিং বা ডিসোল্ডারিং।
আমদানি করা উপকরণ দিয়ে তৈরি যা এমনকি বায়ু-প্রবাহ, এবং দীর্ঘস্থায়ী তাপ, এর ব্যবহার সহ বৈশিষ্ট্যযুক্ত
জীবন 10 বছরেরও বেশি।

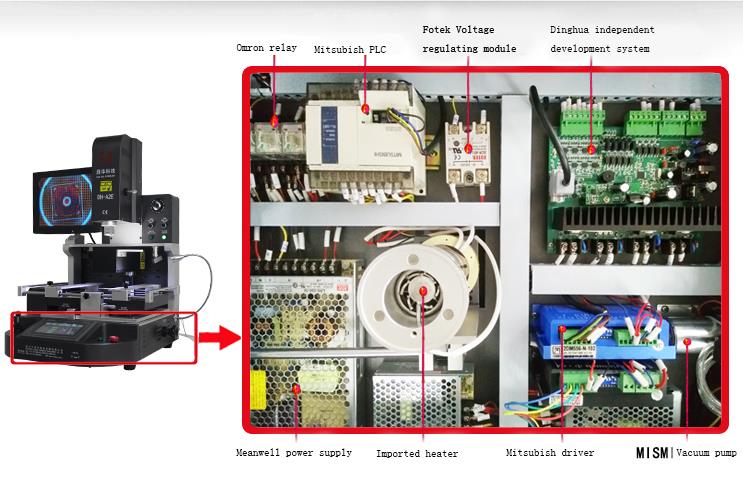

আমাদের খুচরা যন্ত্রাংশ বিখ্যাত কোম্পানি দ্বারা সরবরাহ করা হয়
যেমন, ওমরন রিলে, মিতসুবিশ পিএলসি, মিনওয়েল পাওয়ার সাপ্লাই ইত্যাদি।
প্যাকিং এবং ডেলিভারি:
বিজিএ রিওয়ার্ক স্টেশনের জন্য শক্তিশালী পাতলা পাতলা কাঠের বাক্সে প্যাক করা।
ডিএইচএল, ফেডেক্স, টিএনটি এবং এসএফ দ্বারা বিতরণ করা হয়, তবে রেলপথ, সমুদ্র বা এয়ার শিপিং,
পরিমাণ এবং গ্রাহকদের প্রয়োজনের উপর নির্ভর করে।
