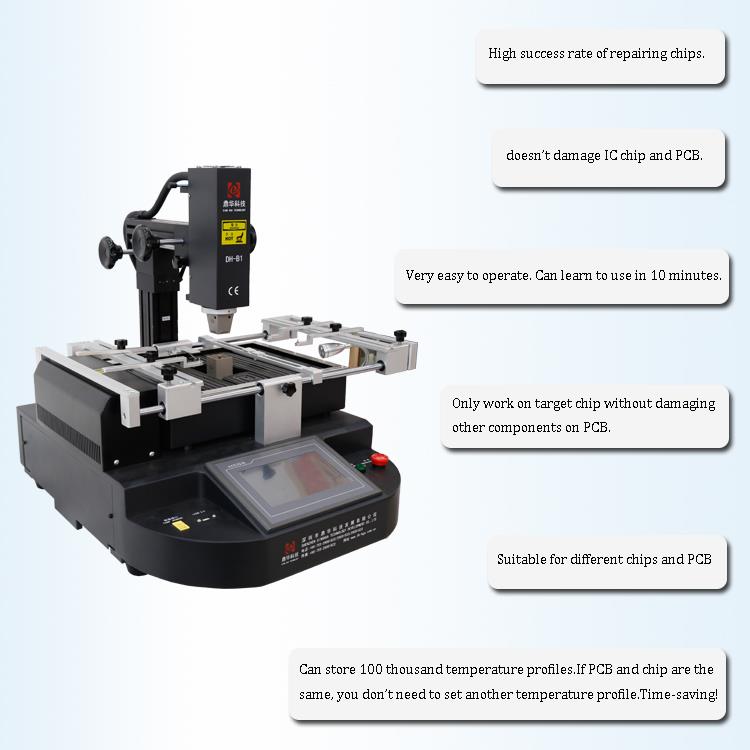

প্রিহিটিং টাচ স্ক্রিন বিজিএ রিওয়ার্ক মেশিন

প্রিহিটিং টাচ স্ক্রিন বিজিএ রিওয়ার্ক মেশিন

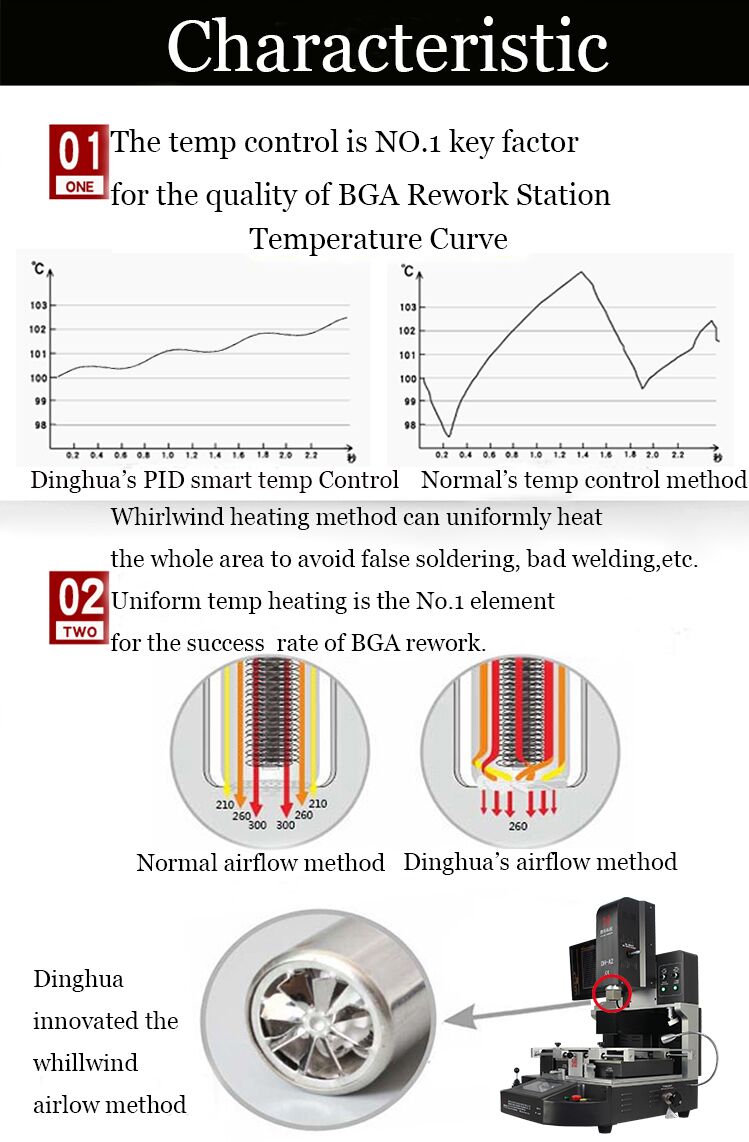

1. প্রিহিটিং টাচ স্ক্রীন বিজিএ রিওয়ার্ক মেশিনের পণ্য বৈশিষ্ট্য

উপরের এবং নীচের তাপমাত্রার অঞ্চলগুলি স্বাধীনভাবে তাপ দেয়, একটি ক্রস-ফ্লো ফ্যান পিসিবি থেকে রক্ষা করার জন্য দ্রুত শীতল হয়

ঢালাই যখন বিকৃতি.

2. PCB-এর বড় তাপ ক্ষমতা বা অন্যান্য উচ্চ-তাপমাত্রা এবং সীসা-মুক্ত ঢালাই প্রয়োজনীয়তার জন্য, সবই হতে পারে

সহজে পরিচালনা করা হয়।

3. হিটার প্রস্তুত না হলে প্রি-হিটার মনিটরিং একজন অপারেটরকে প্রোফাইল শুরু করতে বাধা দেয়।

4. সিস্টেম ব্যবহার করা না হলে প্রি-হিটার বন্ধ বা সেটব্যাকে রাখা যেতে পারে।

ভ্যাকুয়াম পিক উপাদানগুলির সহজ অবস্থানের জন্য থিটা সমন্বয় তৈরি করেছে।

5. BGA অপসারণ এবং ঝাল পরে ভয়েস অ্যালার্ম ফাংশন আছে.

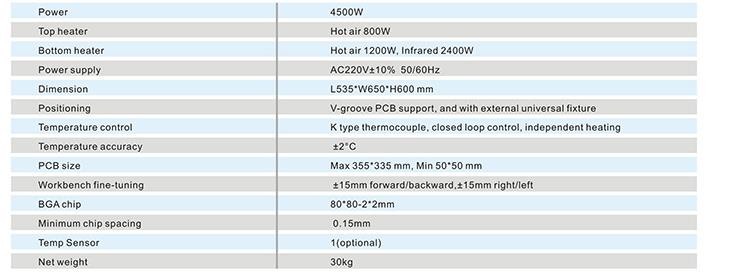

3. প্রিহিটিং টাচ স্ক্রীন বিজিএ রিওয়ার্ক মেশিনের স্পেসিফিকেশন

4. প্রিহিটিং টাচ স্ক্রীন বিজিএ রিওয়ার্ক মেশিনের বিশদ বিবরণ

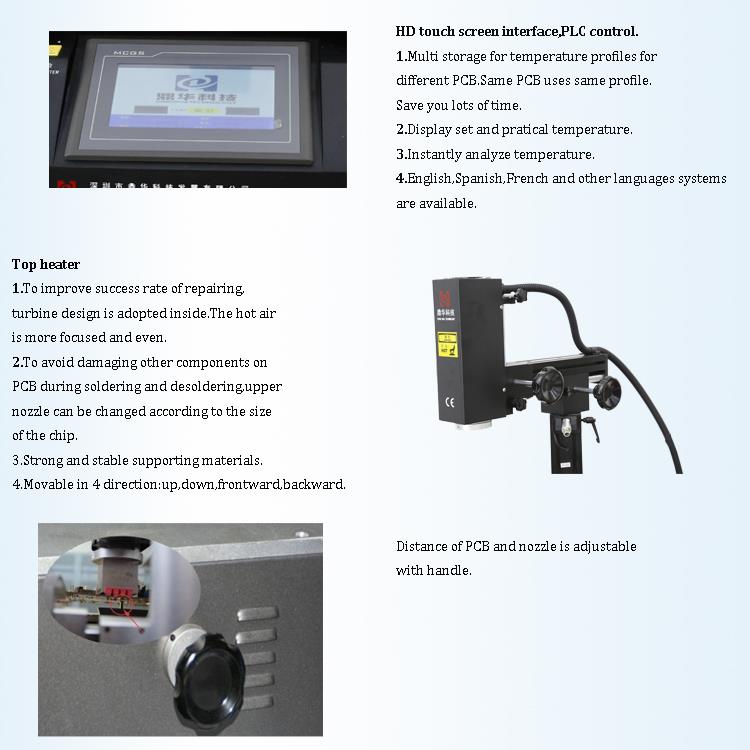

1. এইচডি টাচ স্ক্রিন ইন্টারফেস;

2. তিনটি স্বাধীন হিটার (গরম বায়ু এবং ইনফ্রারেড);

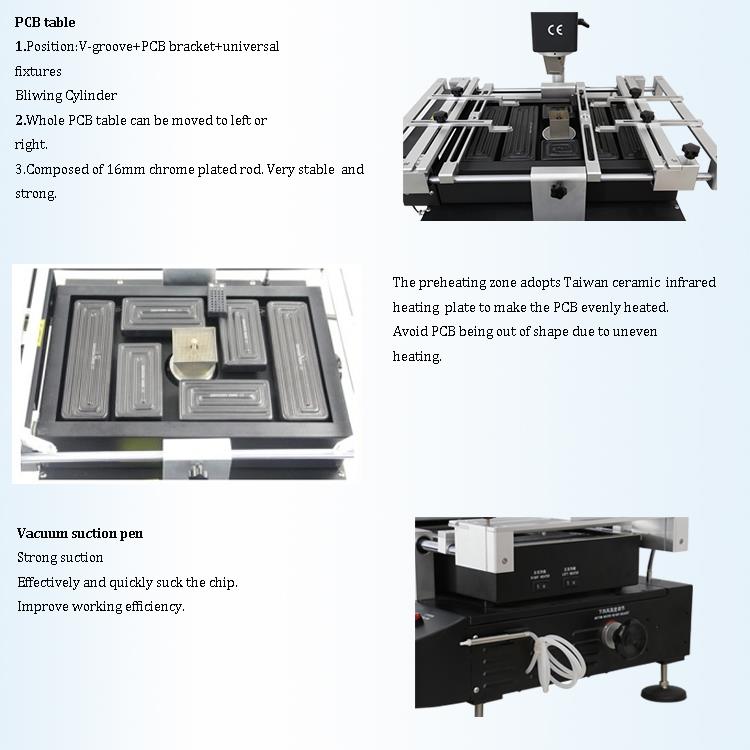

3. ভ্যাকুয়াম কলম;

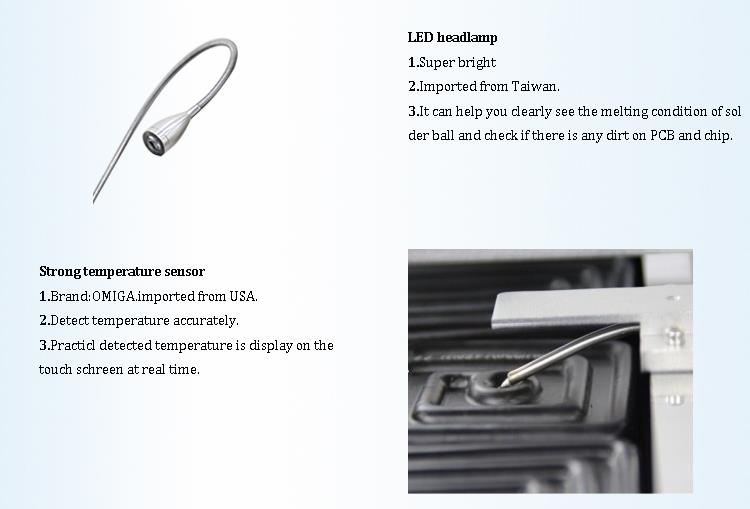

4. LED হেডল্যাম্প.

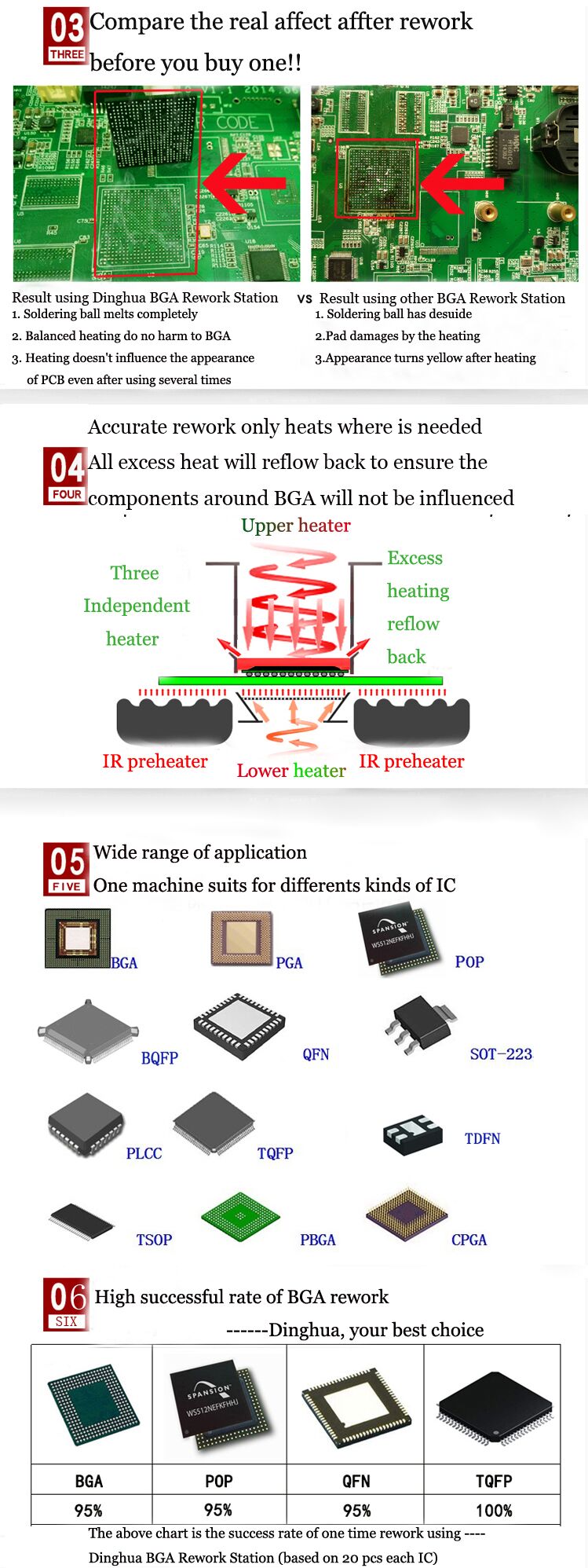

5. কেন আমাদের প্রিহিটিং টাচ স্ক্রীন বিজিএ রিওয়ার্ক মেশিন বেছে নিন?

6. প্রিহিটিং টাচ স্ক্রীন বিজিএ রিওয়ার্ক মেশিনের সার্টিফিকেট

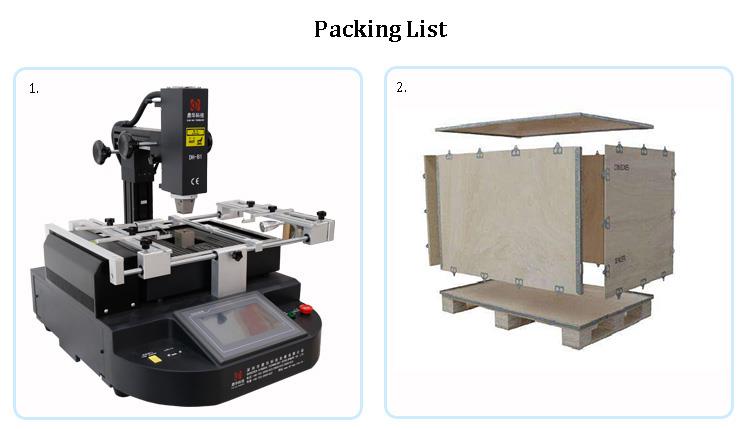

7. প্রিহিটিং টাচ স্ক্রীন বিজিএ রিওয়ার্ক মেশিনের প্যাকিং ও চালান

8. সম্পর্কিত জ্ঞান

SMT এর দ্বিমুখী মিশ্র প্রক্রিয়া

A: incoming inspection => PCB's B-side patch glue => patch => curing => flap => A-side PCB plug => wave soldering =>

cleaning => test =>পুনরায় কাজ

প্রথমে পোস্ট-পেস্ট করুন, বিচ্ছিন্ন উপাদানের চেয়ে বেশি SMD উপাদানের জন্য উপযুক্ত

B: incoming inspection => PCB A-side insert (pinning) => flap => PCB B-side spot adhesive => patch => curing => flap =>

wave soldering => cleaning => Test =>পুনঃপ্রবর্তন পোস্ট-সন্নিবেশ এবং পোস্ট-ফিটিং, আরও উপাদান আলাদা করার জন্য উপযুক্ত

SMD উপাদানের চেয়ে

C: incoming material inspection => PCB's A surface silk screen solder paste => patch =>

drying => reflow soldering => plug-in, pin bending => flap => PCB B surface patch glue => Patch => Curing => Flap =>

 Wave Soldering => Cleaning => Detection =>Rework A পৃষ্ঠ মিশ্রিত, B পৃষ্ঠ মাউন্ট. ?

D: incoming inspection => PCB's B side spot adhesive => patch => curing => flap =>PCB এর A সাইড সিল্ক স্ক্রীন করা সোল্ডার পেস্ট

=> patch => A side reflow => plug-in => B-side wave soldering => cleaning => test =>এ-সাইড মিক্সিং, বি-সাইড মাউন্টিং রিওয়ার্ক।

প্রথম এসএমডি, রিফ্লো, পোস্ট-ফেব্রিকেশন, ওয়েভ সোল্ডারিং

E: incoming inspection => PCB side B silk screen solder paste (point mount glue) => patch => drying (curing) => reflow soldering =>

flap => PCB side A silk screen solder paste => Patch => Drying = Reflow soldering 1 (local soldering can be used) => Plug-in =>

Wave soldering 2 (If there are few components, you can use manual soldering) => Cleaning => Test =>পুনরায় কাজ একটি পৃষ্ঠ মাউন্ট,

বি মুখ মিশ্রিত.
