বিজিএ রিওয়ার্ক প্রোফাইল

BGA পুনঃকর্মের জন্য বিভিন্ন সোল্ডার পেস্ট কার্ভ অনুযায়ী তাপমাত্রা বক্ররেখা সেট করতে হবে, যাতে প্যাডে তাপমাত্রা বক্ররেখা সোল্ডার পেস্ট কার্ভের কাছাকাছি থাকে। সাধারণত, (চিত্র 1) দেখানো মাল্টি-টেম্পারেচার জোন হিটিং পদ্ধতি অবলম্বন করা হয় এবং তাপমাত্রা বক্ররেখা একটি প্রিহিটিং জোন, একটি সক্রিয় জোন, একটি রিফ্লো জোন এবং একটি শীতল অঞ্চলে বিভক্ত।

                                                      ছবি 1

1. প্রিহিটিং জোন

প্রিহিটিং স্টেজ (প্রিহিটিং স্টেজ), যাকে স্লোপ জোনও বলা হয়, পরিবেষ্টিত তাপমাত্রা থেকে সোল্ডার অ্যাক্টিভেশন তাপমাত্রায় তাপমাত্রা বাড়ায়, ধাতব অক্সাইড ফিল্মকে ধ্বংস করে এবং সোল্ডার অ্যালয় পাউডারের পৃষ্ঠকে পরিষ্কার করে, যা সোল্ডারের অনুপ্রবেশের জন্য সহায়ক এবং সোল্ডার যুগ্ম খাদ গঠন। এই এলাকায় তাপমাত্রা বৃদ্ধির হার একটি উপযুক্ত সীমার মধ্যে নিয়ন্ত্রণ করা উচিত। যদি এটি খুব দ্রুত হয়, তাপীয় শক ঘটবে, এবং সাবস্ট্রেট এবং ডিভাইসগুলি ক্ষতিগ্রস্ত হতে পারে; যদি এটি খুব ধীর হয়, তাহলে PCB-এর সক্রিয় তাপমাত্রায় পৌঁছানোর জন্য পর্যাপ্ত সময় থাকবে না, যার ফলে অপর্যাপ্ত দ্রাবক উদ্বায়ীকরণ হবে। , ঢালাই গুণমান প্রভাবিত. সাধারণত, সর্বোচ্চ তাপমাত্রা 4 ডিগ্রি / সেকেন্ড হিসাবে নির্দিষ্ট করা হয় এবং তাপমাত্রার হার সাধারণত 1 থেকে 3 ডিগ্রি / সেকেন্ড হয়।

2. সক্রিয় এলাকা

সক্রিয় অঞ্চল (সোক স্টেজ), কখনও কখনও তাপ সংরক্ষণ অঞ্চল বলা হয়, সেই প্রক্রিয়াটিকে বোঝায় যেখানে তাপমাত্রা 140 ডিগ্রি থেকে 170 ডিগ্রি পর্যন্ত বৃদ্ধি পায়। প্রধান উদ্দেশ্য হল PCB উপাদানগুলির তাপমাত্রা অভিন্ন হওয়া এবং তাপমাত্রার পার্থক্যকে কমিয়ে আনা; ফ্লাক্স, প্যাড, সোল্ডার বল এবং কম্পোনেন্ট লিডগুলিতে অক্সাইড অপসারণের অনুমতি দেওয়ার জন্য। এই অঞ্চলটি সাধারণত হিটিং চ্যানেলের 33 ~ 50 শতাংশের জন্য দায়ী এবং এই পর্যায়ে 40 ~ 120 সেকেন্ড সময় লাগে৷

3. রিফ্লো জোন

রিফ্লো স্টেজের মূল উদ্দেশ্য হল সোল্ডার বা ধাতুকে অক্সিডাইজ হওয়া থেকে বিরত রাখা, সোল্ডারের তরলতা বৃদ্ধি করা, সোল্ডার এবং প্যাডের মধ্যে ভেজানোর ক্ষমতা আরও উন্নত করা এবং সক্রিয় তাপমাত্রা থেকে PCB সমাবেশের তাপমাত্রা বৃদ্ধি করা। প্রস্তাবিত সর্বোচ্চ মান তাপমাত্রায়। এই পর্যায়ে রিফ্লাক্স খুব বেশি লম্বা হওয়া উচিত নয়, সাধারণত উচ্চ তাপমাত্রায় 30-60 সে. তাপমাত্রার হার 3 ডিগ্রী / সেকেন্ডে বৃদ্ধি পায়, সাধারণ সর্বোচ্চ তাপমাত্রা সাধারণত 205-230 ডিগ্রী হয়, এবং শিখরে পৌঁছানোর সময় হল 10-20 সেকেন্ড। বিভিন্ন সোল্ডারের গলনাঙ্কের তাপমাত্রা ভিন্ন, যেমন 63Sn37Pb হল 183 ডিগ্রি সে, এবং 62Sn/36Pb/2Ag হল 179 ডিগ্রি সে, তাই পরামিতি সেট করার সময় সোল্ডার পেস্টের কার্যকারিতা বিবেচনায় নেওয়া উচিত। অ্যাক্টিভেশন তাপমাত্রা সবসময় খাদের গলনাঙ্কের তাপমাত্রার চেয়ে একটু কম থাকে এবং সর্বোচ্চ তাপমাত্রা সর্বদা গলনাঙ্কে থাকে।

4. কুলিং জোন

কুলিং স্টেজ (কুলিং স্টেজ), সোল্ডার পেস্টের এই অংশে থাকা টিন-সীসার পাউডারটি গলে গেছে এবং সংযুক্ত করার জন্য পৃষ্ঠটি সম্পূর্ণভাবে ভিজে গেছে, এটি যত তাড়াতাড়ি সম্ভব ঠান্ডা করা উচিত, যা উজ্জ্বল সোল্ডার জয়েন্টগুলি পেতে সাহায্য করবে, এবং ভাল অখণ্ডতা এবং কম যোগাযোগের কোণ। যাইহোক, খুব দ্রুত ঠাণ্ডা হলে কম্পোনেন্ট এবং সাবস্ট্রেটের মধ্যে তাপমাত্রার গ্রেডিয়েন্ট খুব বেশি হয়ে যাবে, যার ফলে তাপ সম্প্রসারণের অমিল হবে, যার ফলে সোল্ডার জয়েন্ট এবং প্যাড বিভক্ত হবে এবং সাবস্ট্রেটের বিকৃতি হবে। সাধারণত, সর্বাধিক অনুমোদিত শীতল হার তাপের উপাদানটির প্রতিক্রিয়া দ্বারা নির্ধারিত হয়। শক সহনশীলতার উপর নির্ভর করে। উপরের কারণগুলির উপর ভিত্তি করে, শীতল অঞ্চলে শীতল করার হার সাধারণত 4 ডিগ্রি / সেকেন্ডের কাছাকাছি হয়।

চিত্র 1-এ দেখানো বক্ররেখাটি খুব ব্যাপকভাবে ব্যবহৃত হয় এবং একে হিটিং-হোল্ডিং টাইপ কার্ভ বলা যেতে পারে। সোল্ডার পেস্ট প্রাথমিক তাপমাত্রা থেকে 140-170 ডিগ্রি পরিসরে একটি নির্দিষ্ট প্রিহিটিং তাপমাত্রায় দ্রুত বৃদ্ধি পায় এবং তাপ সংরক্ষণ হিসাবে এটিকে প্রায় 40-120 সেকেন্ড ধরে রাখে। জোন, তারপর দ্রুত রিফ্লো জোনে গরম করুন এবং অবশেষে দ্রুত ঠান্ডা হয়ে সোল্ডারিং সম্পূর্ণ করতে কুলিং জোনে প্রবেশ করুন।

বিজিএ সোল্ডারিংয়ের গুণমান নিশ্চিত করার মূল চাবিকাঠি হল রিফ্লো প্রোফাইল। রিফ্লো বক্ররেখা নির্ধারণ করার আগে, এটি স্পষ্ট করা প্রয়োজন: বিভিন্ন ধাতব সামগ্রী সহ সোল্ডার পেস্টে বিভিন্ন তাপমাত্রার বক্ররেখা রয়েছে। প্রথমত, এটি সোল্ডার পেস্ট প্রস্তুতকারকের দ্বারা সুপারিশকৃত তাপমাত্রার বক্ররেখা অনুযায়ী সেট করা উচিত, কারণ সোল্ডার পেস্টের সোল্ডার অ্যালয় গলনাঙ্ক নির্ধারণ করে এবং ফ্লাক্স তাপমাত্রা বক্ররেখা নির্ধারণ করে। সক্রিয়করণ তাপমাত্রা। উপরন্তু, সোল্ডার পেস্ট বক্ররেখা উপাদানের ধরন, বেধ, স্তর সংখ্যা, এবং PCB এর আকার অনুযায়ী স্থানীয়ভাবে সামঞ্জস্য করা উচিত।

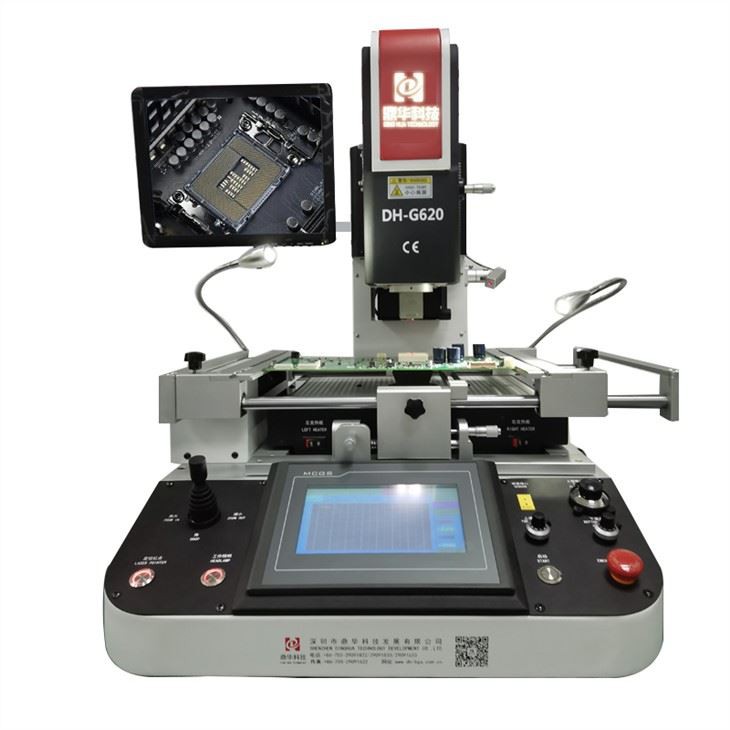

বিজিএ রিওয়ার্ক স্টেশনের তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা নিশ্চিত করতে হবে যে উপাদানগুলি পুনরায় কাজ করা হবে, পার্শ্ববর্তী উপাদান বা উপাদানগুলি এবং পিসিবি প্যাডগুলি বিচ্ছিন্নকরণ এবং সোল্ডারিংয়ের সময় ক্ষতিগ্রস্থ হতে পারে না। রিফ্লো সোল্ডারিং গরম করার পদ্ধতিগুলিকে সাধারণত দুটি প্রকারে ভাগ করা যায়: গরম বায়ু গরম করা এবং ইনফ্রারেড গরম করা। গরম বায়ু গরম করা একটি ছোট এলাকায় অভিন্ন, এবং একটি বড় এলাকায় একটি স্থানীয় ঠান্ডা এলাকা থাকবে; যদিও ইনফ্রারেড গরম একটি বৃহৎ এলাকায় অভিন্ন, অসুবিধা হল যে বস্তুর রঙের গভীরতার কারণে, শোষিত এবং প্রতিফলিত তাপ অভিন্ন নয়। বিজিএ রিওয়ার্ক ওয়ার্কস্টেশনের সীমিত আয়তনের কারণে, এর তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থাকে অবশ্যই একটি বিশেষ নকশা গ্রহণ করতে হবে।
