বিজিএ সোল্ডারিং

সাবস্ট্রেট বা মধ্যবর্তী স্তর বিজিএ প্যাকেজের একটি অত্যন্ত গুরুত্বপূর্ণ অংশ। আন্তঃসংযোগ ওয়্যারিংয়ের জন্য ব্যবহার করা ছাড়াও, এটি প্রতিবন্ধকতা নিয়ন্ত্রণ এবং ইন্ডাক্টর/প্রতিরোধক/ক্যাপাসিটারগুলির একীকরণের জন্যও ব্যবহার করা যেতে পারে। অতএব, সাবস্ট্রেট উপাদানের জন্য একটি উচ্চ গ্লাস ট্রানজিশন তাপমাত্রা rS (প্রায় 175 ~ 230 ডিগ্রি), উচ্চ মাত্রিক স্থিতিশীলতা এবং কম আর্দ্রতা শোষণের পাশাপাশি ভাল বৈদ্যুতিক কর্মক্ষমতা এবং উচ্চ নির্ভরযোগ্যতা থাকা প্রয়োজন। এছাড়াও ধাতব ফিল্ম, অন্তরক স্তর এবং স্তর মাধ্যমের মধ্যে উচ্চ আনুগত্যের প্রয়োজন রয়েছে।

FC-CBGA প্যাকেজিং প্রক্রিয়া প্রবাহ

① সিরামিক সাবস্ট্রেট

FC-CBGA এর সাবস্ট্রেট একটি মাল্টিলেয়ার সিরামিক সাবস্ট্রেট, এবং এর উৎপাদন বেশ কঠিন। কারণ সাবস্ট্রেটের তারের ঘনত্ব বেশি, ব্যবধান সংকীর্ণ, অনেকগুলি গর্ত রয়েছে এবং সাবস্ট্রেটের কপ্ল্যানারিটির প্রয়োজনীয়তা বেশি। এর প্রধান প্রক্রিয়া হল: প্রথমে মাল্টিলেয়ার সিরামিক শীটকে উচ্চ তাপমাত্রায় একটি মাল্টিলেয়ার সিরামিক মেটালাইজড সাবস্ট্রেটে সহ-ফায়ার করুন, তারপর সাবস্ট্রেটে মাল্টিলেয়ার মেটাল ওয়্যারিং করুন এবং তারপর ইলেক্ট্রোপ্লেটিং এবং আরও অনেক কিছু করুন। CBGA এর সমাবেশে, সাবস্ট্রেট, চিপ এবং PCB বোর্ডের মধ্যে CTE অমিল হল CBGA পণ্যগুলির ব্যর্থতার প্রধান কারণ। এই অবস্থার উন্নতির জন্য, CCGA কাঠামো ছাড়াও, আরেকটি সিরামিক সাবস্ট্রেট - HITCE সিরামিক সাবস্ট্রেটও ব্যবহার করা যেতে পারে।

② প্যাকেজিং প্রক্রিয়া

Wafer bump preparation->wafer cutting->chip flip-chip and reflow soldering->underfill thermal grease, sealing solder distribution->capping->assembly solder balls->reflow soldering->marking->separation -> Final Inspection -> Testing ->প্যাকেজিং

তারের বন্ধনযুক্ত TBGA এর প্যাকেজিং প্রক্রিয়া প্রবাহ

① TBGA ক্যারিয়ার টেপ

TBGA এর ক্যারিয়ার টেপ সাধারণত পলিমাইড উপাদান দিয়ে তৈরি।

উত্পাদনের সময়, তামার ক্ল্যাডিং প্রথমে ক্যারিয়ার টেপের উভয় পাশে বাহিত হয়, তারপরে নিকেল এবং সোনার প্রলেপ এবং তারপরে গর্ত এবং থ্রু-হোল মেটালাইজেশন এবং গ্রাফিক্স উত্পাদিত হয়। কারণ এই ওয়্যার-বন্ডেড টিবিজিএ-তে, প্যাকেজ হিট সিঙ্ক হল প্যাকেজের শক্তিশালীকরণ এবং প্যাকেজের মূল গহ্বরের ভিত্তি, তাই প্যাকেজিংয়ের আগে ক্যারিয়ার টেপকে অবশ্যই চাপ-সংবেদনশীল আঠালো দিয়ে তাপ সিঙ্কের সাথে বন্ধন করতে হবে।

② প্যাকেজিং প্রক্রিয়া

ওয়েফার পাতলা করা→ওয়েফার কাটিং→ডাই বন্ডিং→ক্লিনিং→ওয়্যার বন্ডিং→প্লাজমা ক্লিনিং→তরল সিলান্ট পটিং→এসেম্বলিং সোল্ডার বল→রিফ্লো সোল্ডারিং→সারফেস মার্কিং→বিচ্ছেদ→চূড়ান্ত পরিদর্শন→পরীক্ষা→প্যাকেজিং

পরীক্ষা ঠিক না হলে, চিপকে ডিসোল্ডার করা, রিবল করা, মাউন্ট করা এবং সোল্ডার করা এবং একটি পেশাদার পুনর্ব্যবহার করা দরকার

এই প্রক্রিয়ার জন্য স্টেশন গুরুত্বপূর্ণ:

TinyBGA প্যাকেজ মেমরি

বিজিএ প্যাকেজিংয়ের ক্ষেত্রে, আমাদের অবশ্যই কিংম্যাক্সের পেটেন্ট করা টিনিবিজিএ প্রযুক্তি উল্লেখ করতে হবে। TinyBGA ইংরেজিতে Tiny Ball Grid Array (ছোট বল গ্রিড অ্যারে প্যাকেজ) বলা হয়, যা BGA প্যাকেজিং প্রযুক্তির একটি শাখা। এটি সফলভাবে কিংম্যাক্স দ্বারা 1998 সালের আগস্টে তৈরি করা হয়েছিল। প্যাকেজ এলাকার সাথে চিপ এলাকার অনুপাত 1:1.14 এর কম নয়, যা মেমরির ভলিউম একই থাকলে মেমরি ক্ষমতা 2 থেকে 3 গুণ বৃদ্ধি করতে পারে। TSOP প্যাকেজ পণ্যগুলির সাথে তুলনা, যার আয়তন কম, ভাল তাপ অপচয় কর্মক্ষমতা এবং বৈদ্যুতিক কর্মক্ষমতা রয়েছে। TinyBGA প্যাকেজিং প্রযুক্তি ব্যবহার করে মেমরি পণ্যগুলি একই ক্ষমতার অধীনে TSOP প্যাকেজিংয়ের আয়তনের মাত্র 1/3। TSOP প্যাকেজ মেমরির পিনগুলি চিপের পরিধি থেকে আঁকা হয়, যখন TinyBGA-এর পিনগুলি চিপের কেন্দ্র থেকে আঁকা হয়। এই পদ্ধতিটি কার্যকরভাবে সিগন্যালের ট্রান্সমিশন দূরত্বকে ছোট করে, এবং সিগন্যাল ট্রান্সমিশন লাইনের দৈর্ঘ্য প্রথাগত TSOP প্রযুক্তির মাত্র 1/4, তাই সংকেতের ক্ষয়ও কমে যায়। এটি শুধুমাত্র চিপের অ্যান্টি-হস্তক্ষেপ এবং অ্যান্টি-নোইজ পারফরম্যান্সকে ব্যাপকভাবে উন্নত করে না, কিন্তু বৈদ্যুতিক কর্মক্ষমতাও উন্নত করে।

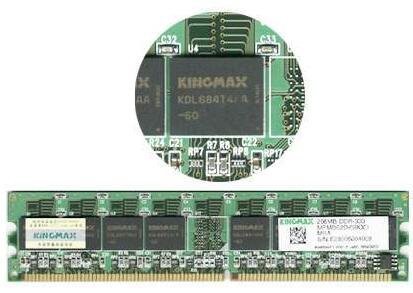

ক্ষুদ্র বিজিএ প্যাকেজ

TinyBGA প্যাকেজড মেমরির পুরুত্বও পাতলা (প্যাকেজের উচ্চতা {{0}}.8 মিমি থেকে কম), এবং ধাতব স্তর থেকে রেডিয়েটর পর্যন্ত কার্যকর তাপ অপচয়ের পথ মাত্র 0.36 মিমি। অতএব, TinyBGA মেমরি উচ্চ তাপ পরিবাহী দক্ষতা আছে এবং চমৎকার স্থিতিশীলতা সঙ্গে দীর্ঘ-চলমান সিস্টেমের জন্য খুব উপযুক্ত।

বিজিএ প্যাকেজ এবং টিএসওপি প্যাকেজের মধ্যে পার্থক্য

BGA প্রযুক্তির সাথে প্যাকেজ করা মেমরি একই ভলিউম বজায় রেখে মেমরির ক্ষমতা দুই থেকে তিন গুণ বাড়িয়ে দিতে পারে। TSOP-এর সাথে তুলনা করে, BGA-এর আয়তন কম, ভালো তাপ অপচয় কর্মক্ষমতা এবং বৈদ্যুতিক কর্মক্ষমতা রয়েছে। BGA প্যাকেজিং প্রযুক্তি প্রতি বর্গ ইঞ্চি স্টোরেজ ক্ষমতা ব্যাপকভাবে উন্নত করেছে। একই ক্ষমতার অধীনে, BGA প্যাকেজিং প্রযুক্তি ব্যবহার করে মেমরি পণ্যের পরিমাণ TSOP প্যাকেজিং এর মাত্র এক-তৃতীয়াংশ; ঐতিহ্যগত TSOP প্যাকেজিংয়ের তুলনায়, BGA প্যাকেজিংয়ের উল্লেখযোগ্য সুবিধা রয়েছে। দ্রুত এবং আরো কার্যকর উপায় তাপ অপচয়.

বিজিএ বা টিএসওপি যাই হোক না কেন, বিজিএ রিওয়ার্ক মেশিন দ্বারা মেরামত করা যেতে পারে:
