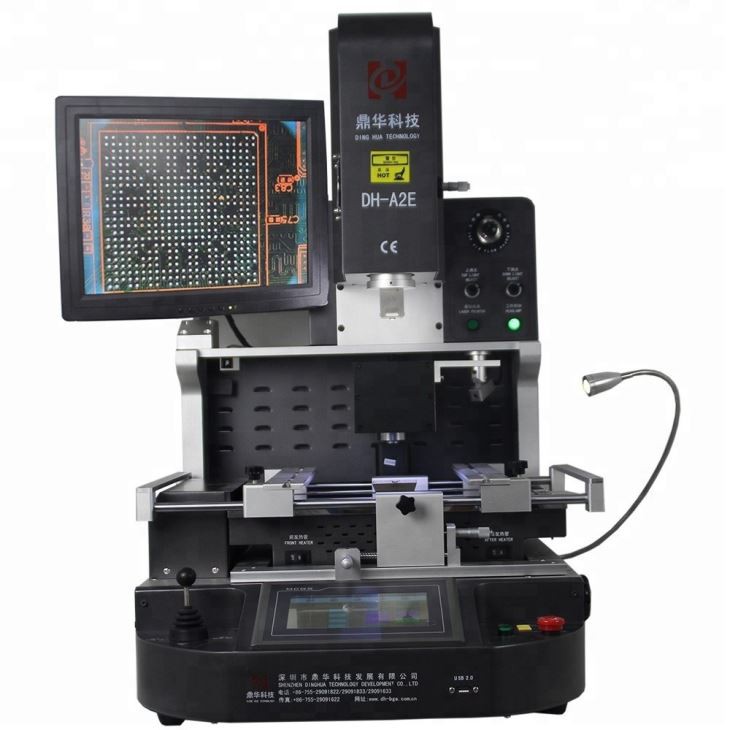

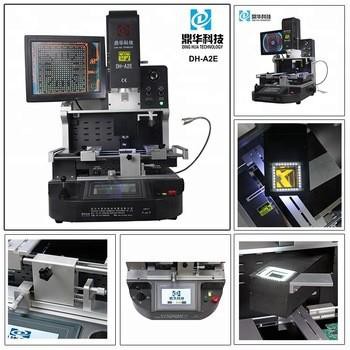

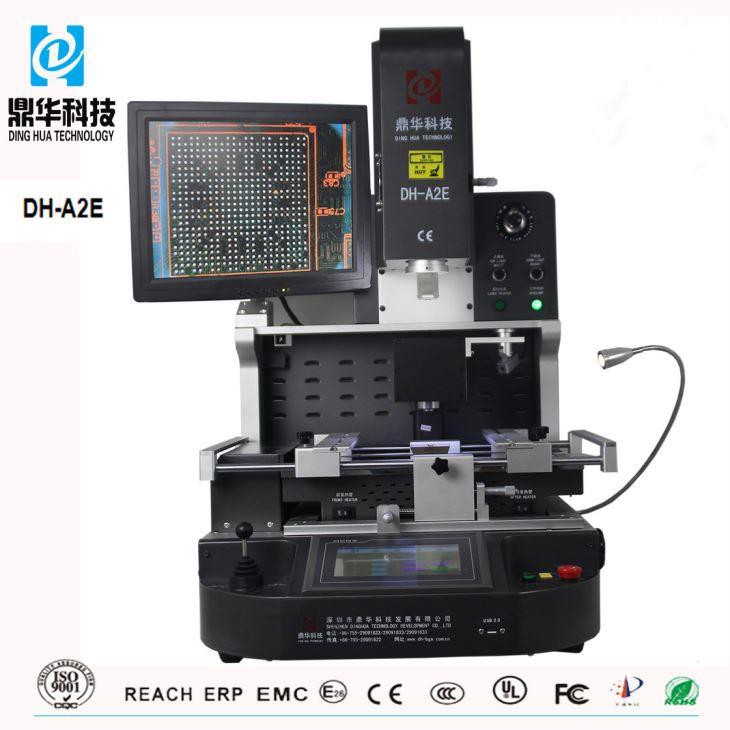

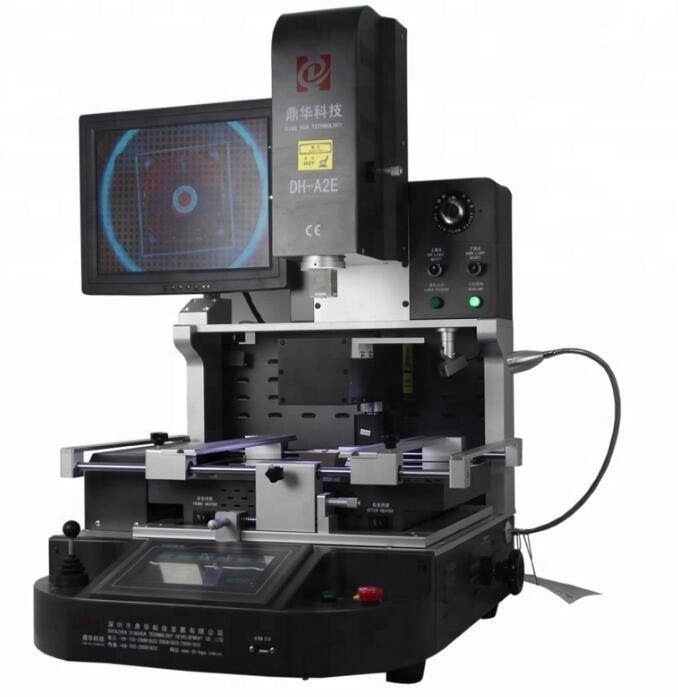

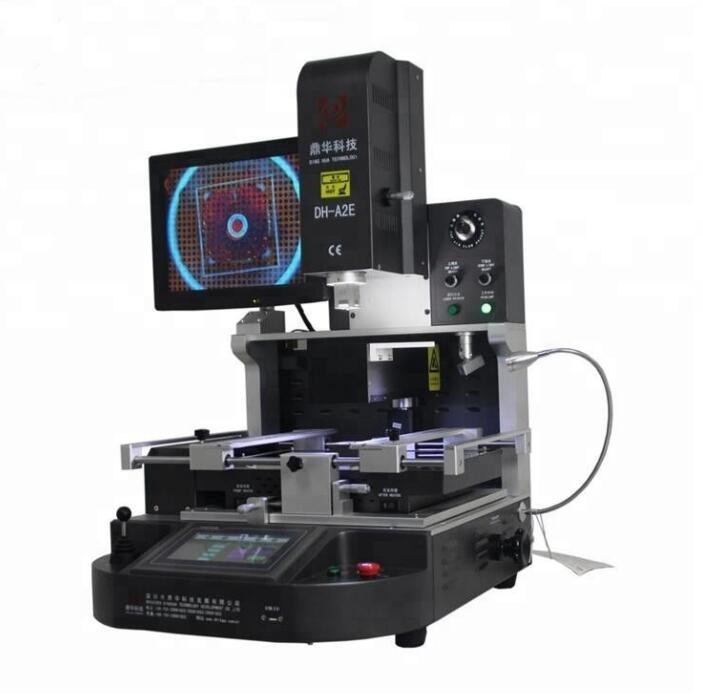

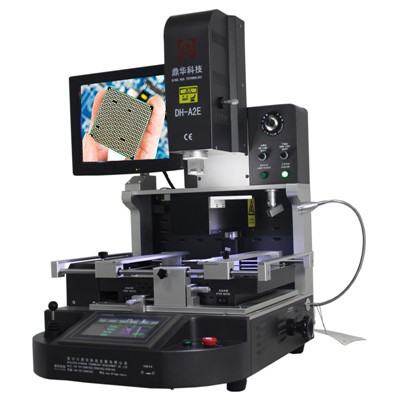

অপটিক্যাল অ্যালাইনমেন্ট মোবাইল আইসি মেরামত সরঞ্জাম

অপটিক্যাল অ্যালাইনমেন্ট মোবাইল আইসি মেরামত সরঞ্জাম

অপটিক্যাল অ্যালাইনমেন্ট মোবাইল আইসি রিপেয়ারিং টুল হল স্মার্টফোনের মতো মোবাইল ডিভাইসে ইন্টিগ্রেটেড সার্কিট (ICs) এর নির্ভুলতা মেরামত এবং প্রান্তিককরণের জন্য ব্যবহৃত বিশেষ সরঞ্জাম। এই সরঞ্জামগুলি, প্রায়শই বিজিএ রিওয়ার্ক স্টেশনগুলির অংশ, আইসিগুলিকে সঠিকভাবে অবস্থান করার জন্য মাইক্রোস্কোপ বা ক্যামেরার মতো উচ্চ-নির্ভুল অপটিক্যাল সিস্টেম অন্তর্ভুক্ত করে। তারা সার্কিট বোর্ড প্যাডের সাথে বিজিএ চিপসের মতো ছোট উপাদানগুলির যথাযথ প্রান্তিককরণ নিশ্চিত করে। সিস্টেমে স্বয়ংক্রিয় বৈশিষ্ট্য এবং সুনির্দিষ্ট তাপমাত্রা নিয়ন্ত্রণ সহ সোল্ডারিং বা পুনরায় কাজ করার সরঞ্জাম অন্তর্ভুক্ত রয়েছে, যা নিরাপদ এবং দক্ষ মেরামতের জন্য অনুমতি দেয়।



বিজিএ বল এবং টিনের ডিসোল্ডারিং



স্পেসিফিকেশন:

1	মোট শক্তি	5200w
2	3টি স্বাধীন হিটার	শীর্ষ গরম বাতাস 1200w, নিম্ন গরম বাতাস 1200w, নীচের ইনফ্রারেড প্রিহিটিং 2700w
3	ভোল্টেজ	AC220V±10% 50/60Hz
4	বৈদ্যুতিক যন্ত্রাংশ	7'' টাচ স্ক্রিন + উচ্চ নির্ভুল বুদ্ধিমান টেম্প কন্ট্রোল মডিউল + স্টেপার মোটর ড্রাইভার + পিএলসি + এলসিডি ডিসপ্লে + উচ্চ রেজোলিউশন অপটিক্যাল সিসিডি সিস্টেম + লেজার অবস্থান
5	তাপমাত্রা নিয়ন্ত্রণ	কে-সেন্সর ক্লোজড-লুপ + পিআইডি স্বয়ংক্রিয় টেম্প ক্ষতিপূরণ + টেম্প মডিউল, ±2 ডিগ্রির মধ্যে টেম্প সঠিকতা।
6	পিসিবি অবস্থান	ভি-গ্রুভ + ইউনিভার্সাল ফিক্সচার + চলমান PCB শেল্ফ
7	প্রযোজ্য PCB আকার	সর্বোচ্চ 370x410mm সর্বনিম্ন 22x22mm
8	প্রযোজ্য BGA আকার	2x2mm~80x80mm
9	মাত্রা	600x700x850mm (L*W*H)
10	নেট ওজন	70 কেজি

অ্যাপ্লিকেশন:



বৈশিষ্ট্য:

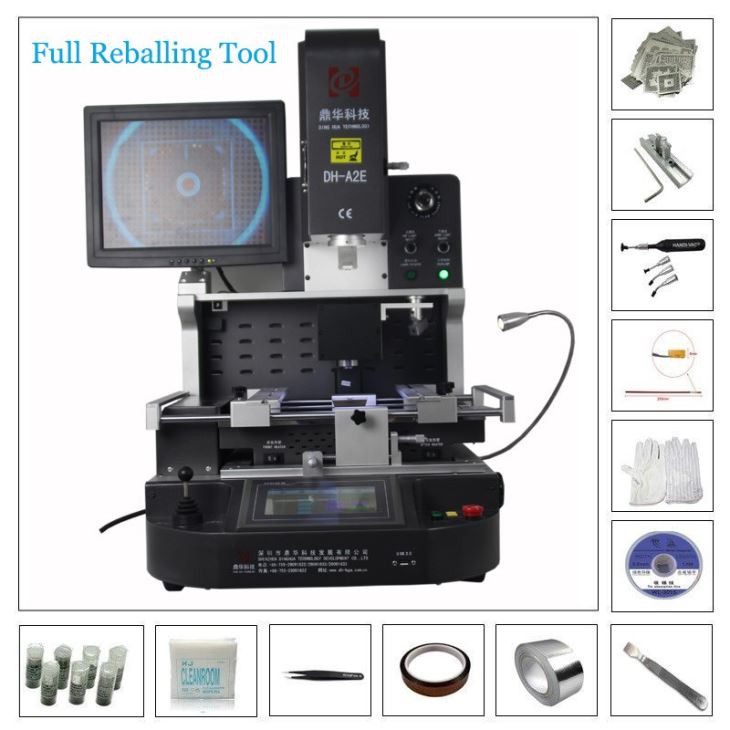

প্যাকিং তালিকা:

উপকরণ: শক্ত কাঠের কেস+কাঠের বার+ফিল্ম সহ প্রুফ মুক্তা তুলা

1pc অপটিক্যাল অ্যালাইনমেন্ট মোবাইল আইসি মেরামত সরঞ্জাম

1 পিসি ব্রাশ কলম

1 পিসি নির্দেশিকা ম্যানুয়াল

1 পিসি সিডি ভিডিও

3pcs শীর্ষ অগ্রভাগ

2 পিসি নীচের অগ্রভাগ

6pcs সর্বজনীন ফিক্সচার

6pcs আবদ্ধ screws

4pcs সমর্থন স্ক্রু

1 পিসি টুইজার

চুষার আকার: ব্যাস 2,4,8,10,11 মিমি

অভ্যন্তরীণ ষড়ভুজ স্প্যানার: M2/3/4

মাত্রা: 81*76*85CM

মোট ওজন: 115 কেজি



FAQ

1. প্যাকেজটি কেমন চলছে? বিতরণ প্রক্রিয়া নিরাপদ?

একটি মজবুত শক্ত কাঠের কেস, কাঠের বার এবং ফিল্মে মোড়ানো প্রুফ মুক্তা তুলা সবগুলো একসাথে রাখার জন্য কাজ করে

শিপিং জুড়ে মেশিন নিরাপদ।

2. কিভাবে এটি বিতরণ করা হবে? মেশিন আসতে কতক্ষণ লাগবে?

সাধারণত DHL, FedEx, UPS, ইত্যাদি দ্বারা কুরিয়ারের মাধ্যমে প্রায় 5 দিন লাগে।

অথবা আপনি বিমানে ভ্রমণ করতে পারেন (ডোর টু এয়ারপোর্ট সার্ভিস) এবং প্রায় তিন দিনের মধ্যে পৌঁছাতে পারেন।

পরিবর্তে, আপনি সমুদ্রবন্দরে নৌকায় ভ্রমণ করতে পারেন; ন্যূনতম CBM প্রয়োজন 1 CBM, এবং যাত্রায় 30 দিন সময় লাগে।

3.আপনি কি ওয়্যারেন্টি দিতে পারবেন? কি পোস্ট ক্রয় সমর্থন সম্পর্কে?

মেশিনটির এক বছরের ওয়ারেন্টি রয়েছে এবং প্রযুক্তিগত সহায়তা বিনামূল্যে।

আপনি আমাদের মেশিনগুলির একটি কেনার পরে, আমরা প্রযুক্তিগত সহায়তা এবং শিক্ষামূলক চলচ্চিত্রগুলি অফার করি যা সংযুক্ত থাকে

সরঞ্জামের কাছে।

4. এই মেশিনটি ব্যবহার করা কি সহজ? আমার কোন দক্ষতা না থাকলে আমি কি এখনও এটি কার্যকরভাবে ব্যবহার করতে পারি?

প্রকৃতপক্ষে, আমাদের মেশিনগুলি পরিচালনা করা সহজ হতে তৈরি করা হয়েছে। এগুলি ব্যবহার করতে শেখার সময় সাধারণত দুটির মধ্যে লাগে

এবং তিন ঘন্টা, আপনি দক্ষ হলে, শেখার অনেক দ্রুত এগিয়ে যাবে.

5, আমরা আপনার কারখানা পরিদর্শন করলে আপনি কি আমাদের বিনামূল্যে প্রশিক্ষণ দেবেন?

একেবারে! আমরা আপনাকে আমাদের কারখানায় একটি প্রশিক্ষণে যোগ দেওয়ার জন্য আন্তরিকভাবে আমন্ত্রণ জানাচ্ছি।

6. অর্থপ্রদানের শর্তাবলী কি?

টি/টি, মানিগ্রাম, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল ​​ইত্যাদি।





স্পেসিফিকেশন:



মোট শক্তি	5200W
শীর্ষ হিটার	1200W
নিচের হিটার	2য় 1200W, 3য় IR হিটার 2700W
ভোল্টেজ	AC220V/110V±10％ 50Hz
খাওয়ানোর ব্যবস্থা	চিপের জন্য অটো ফিডিং সিস্টেম
অপারেশন মোড	দুটি মোড: ম্যানুয়াল এবং স্বয়ংক্রিয়, বিনামূল্যে চয়ন! এইচডি টাচ স্ক্রিন, বুদ্ধিমান মানব-মেশিন, ডিজিটাল সিস্টেম সেটিং।
তাপমাত্রা প্রোফাইল স্টোরেজ	50,{1}} গোষ্ঠী (অ-সীমিত সংখ্যক দল)
অপটিক্যাল সিসিডি ক্যামেরার লেন্স	BGA চিপ বাছাই এবং স্থাপন করতে স্বয়ংক্রিয়ভাবে প্রসারিত এবং ভাঁজ করা
ক্যামেরা ম্যাগনিফিকেশন	1.8 মিলিয়ন পিক্সেল
ওয়ার্কবেঞ্চ ফাইন-টিউনিং:	±15মিমি সামনে/পেছনে, ±15মিমি ডান/বাম
স্থান নির্ধারণের সঠিকতা:	±0.015 মিমি
বিজিএ পজিশনিং	লেজার পজিশনিং, PCB এবং BGA এর দ্রুত এবং সঠিক অবস্থান
পিসিবি অবস্থান	বুদ্ধিমান অবস্থান, PCB "5 পয়েন্ট সমর্থন" + V-groov pcb বন্ধনী + সার্বজনীন ফিক্সচার সহ X, Y দিক থেকে সামঞ্জস্য করা যেতে পারে।
লাইটিং	তাইওয়ানের নেতৃত্বে কাজ করা আলো, যে কোনো কোণ সামঞ্জস্যযোগ্য
তাপমাত্রা নিয়ন্ত্রণ	কে সেন্সর, ক্লোজ লুপ, পিএলসি কন্ট্রোল
টেম্প নির্ভুলতা	±2 ডিগ্রী
পিসিবি আকার	সর্বোচ্চ 450×400 মিমি সর্বনিম্ন 22×22 মিমি
বিজিএ চিপ	1x1 - 80x80 মিমি
ন্যূনতম চিপ ব্যবধান	0.015 মিমি
বাহ্যিক মেজাজ সেন্সর	1 পিসি
মাত্রা	L740×W630×H710 মিমি
নেট ওজন	70 কেজি
