অপটিক্যাল Xbox360 Bga রিওয়ার্ক স্টেশন



অপটিক্যাল Xbox360 BGA রিওয়ার্ক স্টেশন

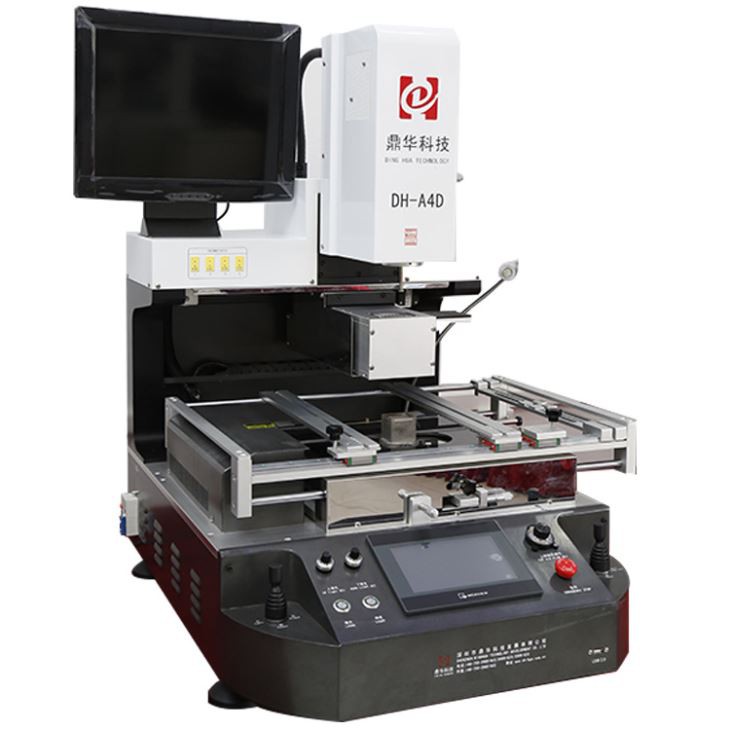

Dinghua DH-A4D হল একটি সম্পূর্ণ স্বয়ংক্রিয় SMT/BGA রিওয়ার্ক মেশিন যাতে কার্বন ফাইবার হিটিং টিউব এবং গ্লাস-শিল্ড কভারিং রয়েছে,

উচ্চ স্বয়ংক্রিয় অপটিক্যাল সিসিডি এবং চিপ ফিডার ডানদিকে/বাম দিকে বা পিছনে/সামনের দিকে চলতে পারে এবং লেজার-পয়েন্ট- বিল্ট-ইন টপ হট

মাথা সঠিক অবস্থানের জন্য সাহায্য করতে পারে এবং তাই।



অপটিক্যালের পণ্যের প্যারামিটারXbox360বিজিএ রিওয়ার্ক স্টেশন

মোট শক্তি	6800W
শীর্ষ হিটার	1200W
নিচের হিটার	২য় 1200W, 3য় জার্মান IR হিটার 4200W
শক্তি	110%~220V±10% 50/60Hz
অপারেশন মোড	ডাবল জয়স্টিক অপারেশন। সম্পূর্ণ স্বয়ংক্রিয় অবস্থান, সোল্ডারিং, কুলিং এবং ইন্টিগ্রেশন..
অপটিক্যাল সিসিডি ক্যামেরার লেন্স	প্যানাসনিক থেকে আমদানি করা জয়স্টিক দ্বারা স্বয়ংক্রিয় সামনে/পেছনগামী, ডান/বামে, অথবা ম্যানুয়াল
চিপ ফিডার	সম্পূর্ণ স্বয়ংক্রিয়, চিপের জন্য আবেদন 1*1~80*80mm
ক্যামেরা ম্যাগনিফিকেশন	10x - 220x
ওয়ার্কবেঞ্চ ফাইন-টিউনিং:	±15মিমি সামনে/পেছনে, ±15মিমি ডান/বাম
বিজিএ পজিশনিং	লেজারের অবস্থান, পিসিবি এবং বিজিএর দ্রুত এবং সঠিক অবস্থান
BGA চিপ কোণ সমন্বয়	সর্বোচ্চ 60 ডিগ্রি
শীর্ষ বায়ু প্রবাহ গতি	গাঁট সামঞ্জস্য করে সামঞ্জস্য করা হয়েছে, ক্ষুদ্র বিজিএ সরানো থেকে প্রতিরোধ করুন
পিসিবি পজিশনিং	ইন্টেলিজেন্ট পজিশনিং, পিসিবিকে X, Y দিকনির্দেশে "5 পয়েন্ট সমর্থন" + ভি-গ্রুভ পিসিবি বন্ধনী + ইউনিভার্সাল ফিক্সচার, পিসিবি ওয়ার্কবেঞ্চে বসন্ত ইনস্টল করা, পিসিবিকে বিকৃত হওয়া থেকে রক্ষা করা যায়।
তাপমাত্রা নিয়ন্ত্রণ	K সেন্সর, বন্ধ লুপ
বসানো সঠিকতা:	±0.01 মিমি
চলমান পদ্ধতি	পিএলসি নিয়ন্ত্রণ, সার্ভো ড্রাইভার
টেম্প নির্ভুলতা	±1 ডিগ্রী
লাইটিং	তাইওয়ান-নেতৃত্বাধীন ওয়ার্কিং লাইট, যে কোন কোণ সামঞ্জস্যযোগ্য
তাপমাত্রা প্রোফাইল স্টোরেজ	50000 গ্রুপ
পিসিবি আকার	সর্বোচ্চ 410×450 মিমি সর্বনিম্ন 22×22 মিমি
বিজিএ চিপ	2x2 - 80x80 মিমি
ন্যূনতম চিপ ব্যবধান	0.15 মিমি
বাহ্যিক মেজাজ সেন্সর	4 পিসি
মাত্রা	700x700x950 মিমি
নেট ওজন	95 কেজি



এর পণ্যের বিবরণঅপটিক্যালXbox360বিজিএ রিওয়ার্ক স্টেশন

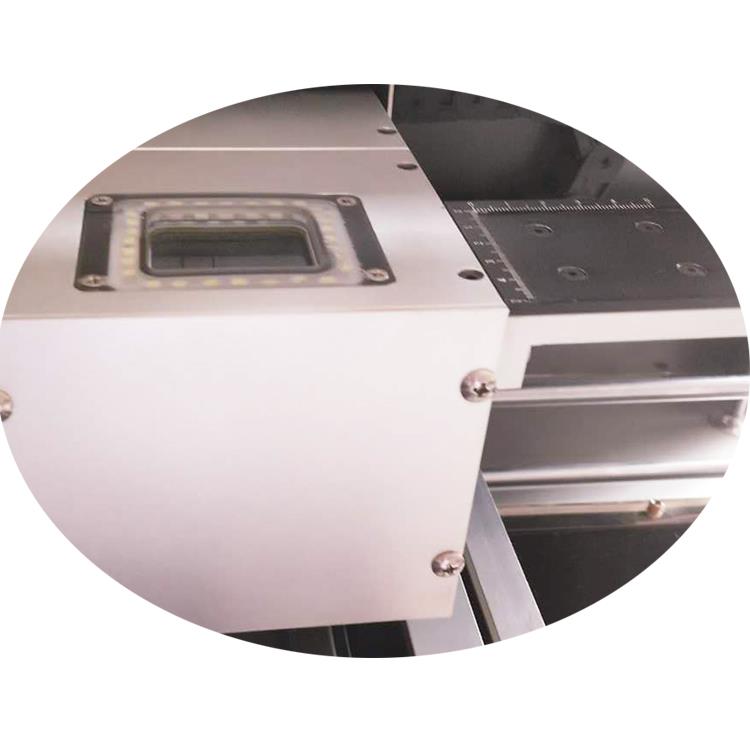

অপটিক্যাল সিসিডি এবং চিপ ফিডার, পিসিবি ইমেজিংয়ের জন্য একসাথে কাজ করুন এবং ডিসোল্ডারিং বা সোল্ডারিংয়ের জন্য চিপ কনভেই, বিশেষত

যখন টাচ স্ক্রিনে অবস্থান সেট করা হয়, তখন উপরের মাথাটি স্বয়ংক্রিয়ভাবে চিপের অবস্থান খুঁজে পাবে।

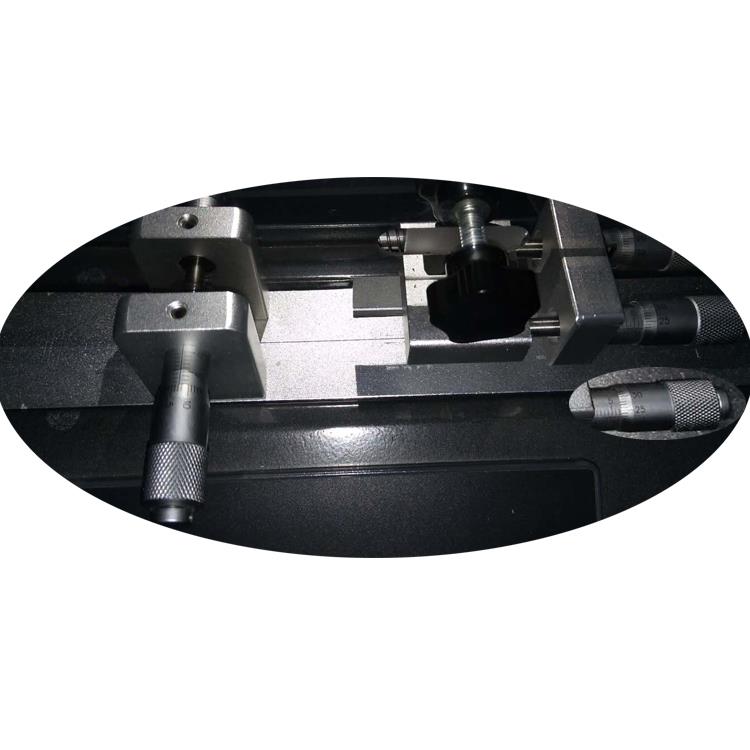

মোট 3টি মাইক্রোমিটার রয়েছে, একটি চিপ অ্যাঙ্গেল সামঞ্জস্য করার জন্য শীর্ষে রয়েছে, সর্বাধিক 60 ডিগ্রি, এবং বাকি দুটি PCB-এর জন্য

পজিশনিং +/- 15 মিমি সরানো হয়েছে, পিসিবি ওয়ার্কবেঞ্চকে বাম দিকে/ডানমুখী বা পিছনে/সামনের দিকে, সঠিক 0.01 মিমি করতে।

থার্মোকল, 4 পিসি উপলব্ধ, প্রকৃত তাপমাত্রা সনাক্ত করার জন্য, এবং যদি প্রয়োজন হয়, কিছু তাপমাত্রা ক্রমাঙ্কিত করা যেতে পারে।



IR প্রিহিটিং এরিয়া অ্যান্টি-হাই টেম্পারেচার গ্লাস শিল্ড দ্বারা আচ্ছাদিত, যা যেকোনো ছোট উপাদান বা ধুলোকে ভিতরে পড়তে বাধা দিতে পারে।



এছাড়াও, চিপ অবস্থান উত্তপ্ত করার জন্য পুরো IR এলাকাটি বাম বা ডানে সর্বাধিক 10 সেমি সরানো যেতে পারে।

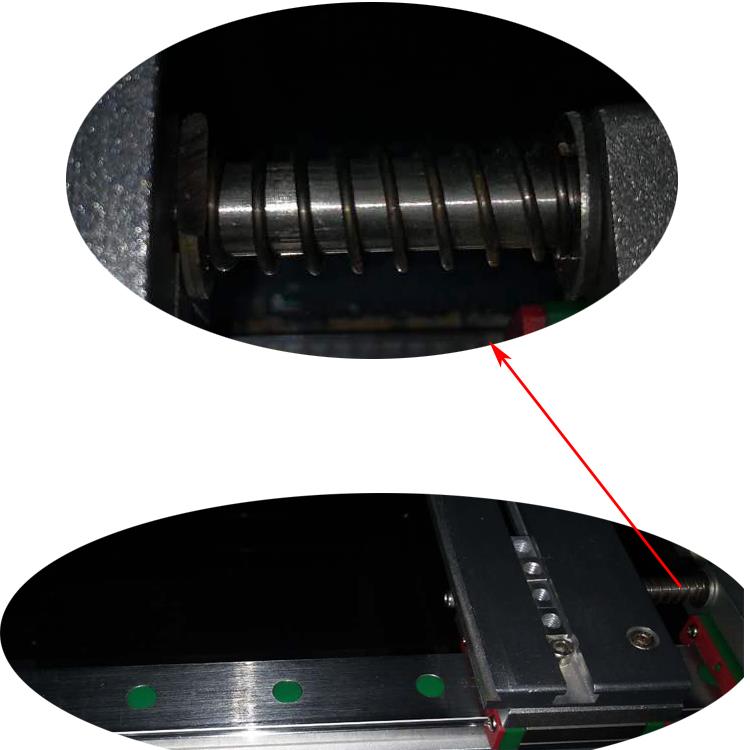

PCB ওয়ার্কবেঞ্চে বসন্ত গরম করার সময় PCB সুরক্ষিত করতে পারে।

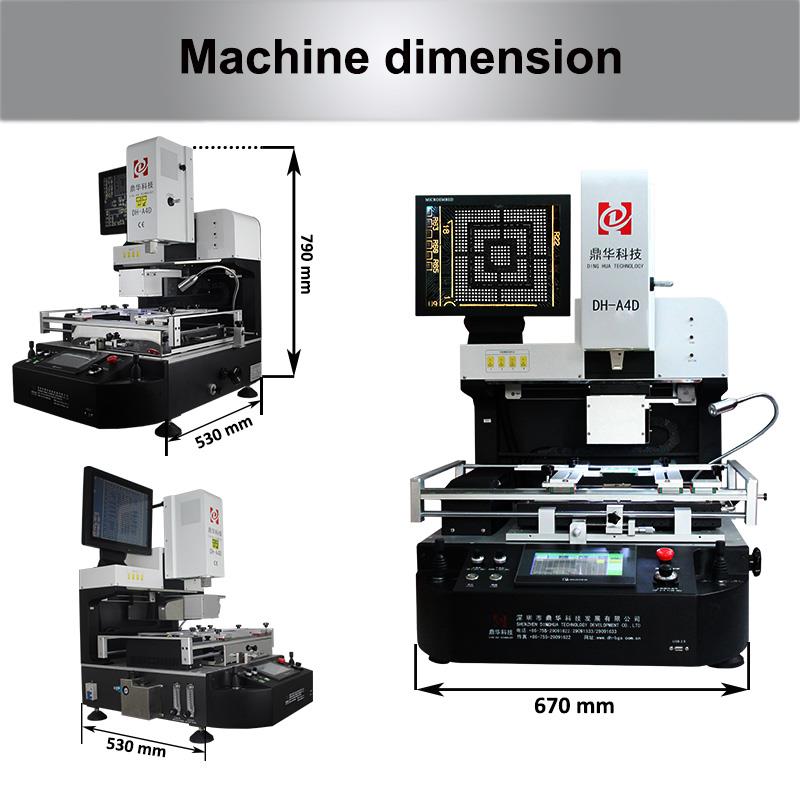

SMT/BGA রিওয়ার্ক স্টেশন DH-A4D, L*W*H=670*530*790mm, একটি পাতলা পাতলা কাঠের বাক্সে প্যাক করা হয়েছে যার ভিতরে ফেনা রয়েছে

মেশিন সুরক্ষা, এটি ইউরো, মার্কিন যুক্তরাষ্ট্র বা যেকোনো দেশে পাঠানো হবে না কেন, এটি অনুমোদিত।



অপটিক্যালের শিপিং, প্যাকিং এবং বিক্রয়-পরেXBOX360বিজিএ রিওয়ার্ক স্টেশন

এই একটি DH-A4D এর মতো মেশিনগুলি ডেলিভারির আগে কমপক্ষে 24 ঘন্টা ভাইব্রেট করা হবে, আমরাই একমাত্র

যারা বিজিএ রিওয়ার্ক স্টেশনের জন্য কম্পন করে, তার পরে, এটি কমপক্ষে 12 ঘন্টা ধরে ক্রমাগত চলতে দিন।

একটি পাতলা পাতলা কাঠের বাক্সে প্যাক করা (ফুমিগেটেড), এটি যেখানেই পাঠানো হবে না কেন, এর জন্য কোন সীমাবদ্ধতা নেই

আমদানি।



মূল্যবান গ্রাহক যারা আমাদের মেশিন ব্যবহার করছেন

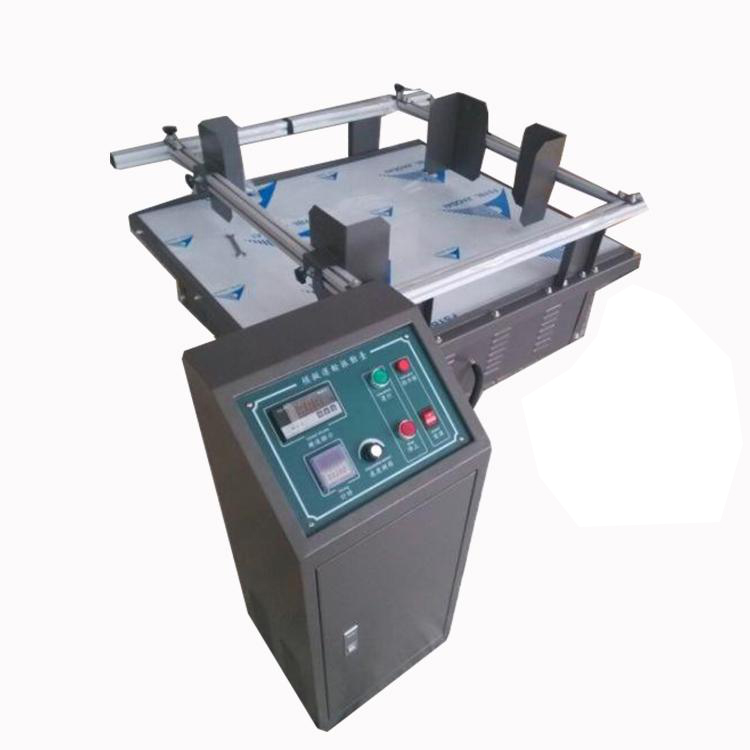

এটি একটি ভাইব্রেশন টেস্টিং মেশিন, ডেলিভারির আগে আমাদের বিজিএ রিওয়ার্ক স্টেশন পরীক্ষার জন্য আমরা এটি প্রথম ব্যবহার করি,

এবং আমরা দেখতে পেলাম যে চীনে এই বছরগুলিতে আমরাই এটি ব্যবহার করেছি।

ভাইব্রেট করার পরে, মেশিনটি আবার পরীক্ষা করা হবে, কোন সমস্যা হয়েছে কিনা তা নিশ্চিত করতে।

পুরো মেশিনের জন্য 2 বছরের ওয়ারেন্টি, হিটারের জন্য 3 বছর, প্রযুক্তিগত সহায়তার জন্য পুরো জীবন।



যে গ্রাহকরা অপটিক্যাল Xbox360 BGA রিওয়ার্ক স্টেশনের জন্য আমাদের সাথে সহযোগিতা করেছেন

অপটিক্যাল Xbox360 BGA রিওয়ার্ক স্টেশনের FAQ

প্রশ্ন: আমরা কিভাবে আপনার মেশিন পরিচালনা করব?
A:আমরা আমাদের গ্রাহকদের জন্য একটি ব্যবহারকারী ম্যানুয়াল এবং অপারেশন ভিডিও প্রদান. অতিরিক্তভাবে, যদি গ্রাহকরা আমাদের কোম্পানিতে যান, আমরা ধাপে ধাপে অপারেশনটি প্রদর্শন করতে পারি। একজন নতুন ব্যবহারকারীর এই দক্ষতাগুলো আয়ত্ত করতে সাধারণত 2-3 ঘণ্টা সময় লাগে।

প্রশ্ন: আপনি কি ধরনের বিক্রয়োত্তর পরিষেবা অফার করেন?
A:আমরা সাধারণত হিটার তারের জন্য তিন বছরের ওয়ারেন্টি, পুরো মেশিনের জন্য দুই বছরের ওয়ারেন্টি এবং আজীবন প্রযুক্তিগত সহায়তা প্রদান করি।

প্রশ্ন: মেশিনগুলি পেতে কত দিন সময় লাগবে এবং কি ডেলিভারি বিকল্প পাওয়া যায়?
A:আমরা সম্পূর্ণ অর্থপ্রদান পাওয়ার পর 2-3 দিনের মধ্যে মেশিনগুলি পাঠাতে পারি৷ সঠিক ডেলিভারি সময় নির্বাচিত শিপিং পদ্ধতির উপর নির্ভর করে:

3-7 দিনDHL, FedEx, UPS, ইত্যাদির মাধ্যমে (ডোর-টু-ডোর সার্ভিস)

3-5 দিনআপনার বিমানবন্দরে আকাশপথে (ডোর-টু-এয়ারপোর্ট পরিষেবা)

25-35 দিনসমুদ্রপথে সমুদ্রবন্দরে (বন্দর থেকে বন্দর পরিষেবা)

প্রশ্নঃ প্যাকেজটি কেমন? এটা কি প্রসবের সময় নিরাপদ?
A:ডেলিভারির সময় নিরাপত্তা নিশ্চিত করার জন্য সমস্ত বিজিএ রিওয়ার্ক মেশিনের ভিতরে ফোম প্যাডিং সহ স্ট্যান্ডার্ড শক্তিশালী কাঠের কার্টনে নিরাপদে প্যাক করা হয়।



বিজিএ রিওয়ার্ক স্টেশন সম্পর্কে জানুন

হট এয়ার এবং ইনফ্রারেড (IR) হল দুটি প্রধান ধরনের রিওয়ার্ক স্টেশন যা সাধারণত OEM এবং PCB চুক্তি প্রস্তুতকারকদের দ্বারা ব্যবহৃত হয়। প্রতিটি ধরনের তার সুবিধা এবং অসুবিধা আছে। আপনার আবেদনের জন্য সঠিকটি নির্বাচন করার জন্য আপনার বাজেট, কাজের প্রয়োজনীয়তা এবং আপনার কর্মীদের দক্ষতা সহ বেশ কয়েকটি বিষয়ের যত্ন সহকারে বিবেচনা করা প্রয়োজন।

নীচে, আমরা হট এয়ার এবং আইআর বিজিএ রিওয়ার্ক স্টেশনগুলির মধ্যে কিছু পার্থক্য তুলে ধরছি। আপনার জন্য কোনটি সঠিক তা নির্ধারণ করতে প্রশ্ন আছে বা সাহায্যের প্রয়োজন আছে? Precision PCB Services, Inc. টিম আপনাকে সাহায্য করার জন্য এখানে রয়েছে। ব্যক্তিগতকৃত সহায়তার জন্য সরাসরি ফোন বা ইমেলের মাধ্যমে একজন প্রতিনিধির সাথে যোগাযোগ করুন।
