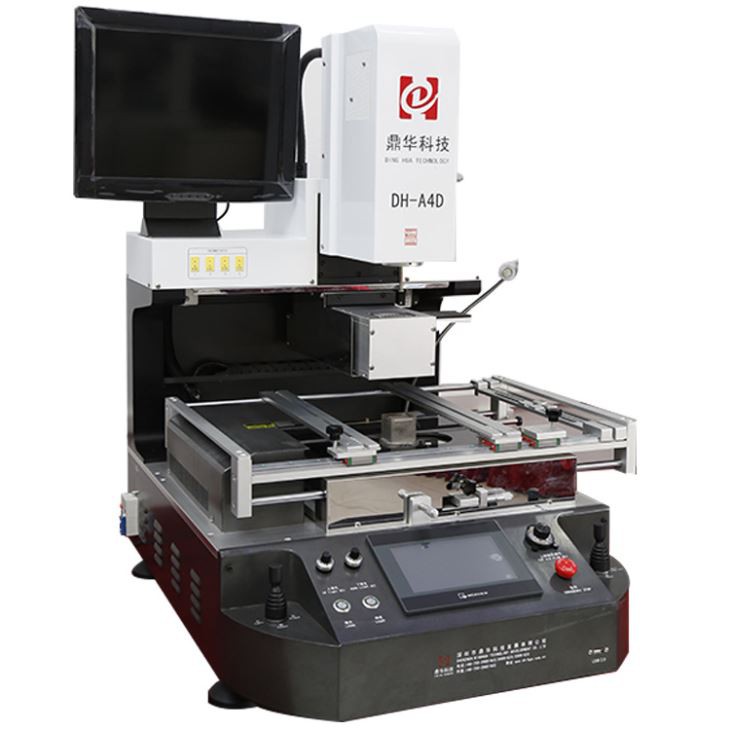

স্বয়ংক্রিয় অপটিক্যাল বিজিএ রিওয়ার্ক স্টেশন
স্বয়ংক্রিয় অপটিক্যাল BGA রিওয়ার্ক স্টেশন DH-A4D হল একটি চমৎকার BGA রিওয়ার্ক স্টেশন যেখানে মুভযোগ্য IR প্রিহিটিং এরিয়া, সম্পূর্ণ স্বয়ংক্রিয় অপটিক্যাল সিসিডি এবং চিপ ফিডার এবং টপ হট হেডে তৈরি লেজার পয়েন্ট ইত্যাদি রয়েছে। যা আপনাকে পুনরায় কাজ করার প্রক্রিয়াটিকে আরও সহজ এবং আরও দক্ষ করতে সাহায্য করতে পারে। . পণ্যটি...
বিবরণ

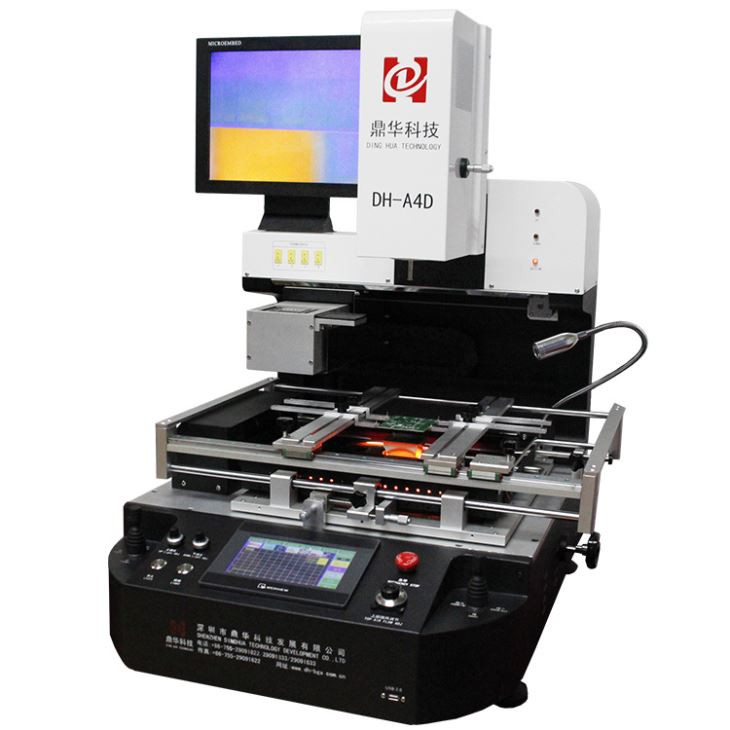

স্বয়ংক্রিয় অপটিক্যাল বিজিএ রিওয়ার্ক স্টেশন
DH-A4D হল একটি চমৎকার BGA রিওয়ার্ক স্টেশন যেখানে চলন্ত আইআর প্রিহিটিং এরিয়া, সম্পূর্ণ স্বয়ংক্রিয় অপটিক্যাল সিসিডি এবং চিপ রয়েছে
ফিডার, এবং লেজার পয়েন্ট বিল্ট-ইন টপ হট হেড, ইত্যাদি।
স্বয়ংক্রিয় অপটিক্যাল বিজিএ রিওয়ার্ক স্টেশনের পণ্যের প্যারামিটার
সমস্ত ক্ষমতা | 6800W |
শক্তি | 110~220V±10％ 50/60Hz |
চিপ ফিডার | সম্পূর্ণ স্বয়ংক্রিয়, চিপের জন্য আবেদন 1*1~80*80mm |
ক্যামেরা ম্যাগনিফিকেশন | 10x - 220x |
বসানো সঠিকতা: | ±0.01 মিমি |
চলমান পদ্ধতি | পিএলসি নিয়ন্ত্রণ, সার্ভো ড্রাইভার |
বিজিএ চিপ | 2x2 - 80x80 মিমি |
ন্যূনতম চিপ ব্যবধান | 0.15 মিমি |
বাহ্যিক মেজাজ সেন্সর | 4 পিসি |
মাত্রা | 700x700x950 মিমি |
নেট ওজন | 95 কেজি |
সম্পূর্ণ অটো অপটিক্যাল বিজিএ রিবলিং মেশিনের পণ্যের বিবরণ

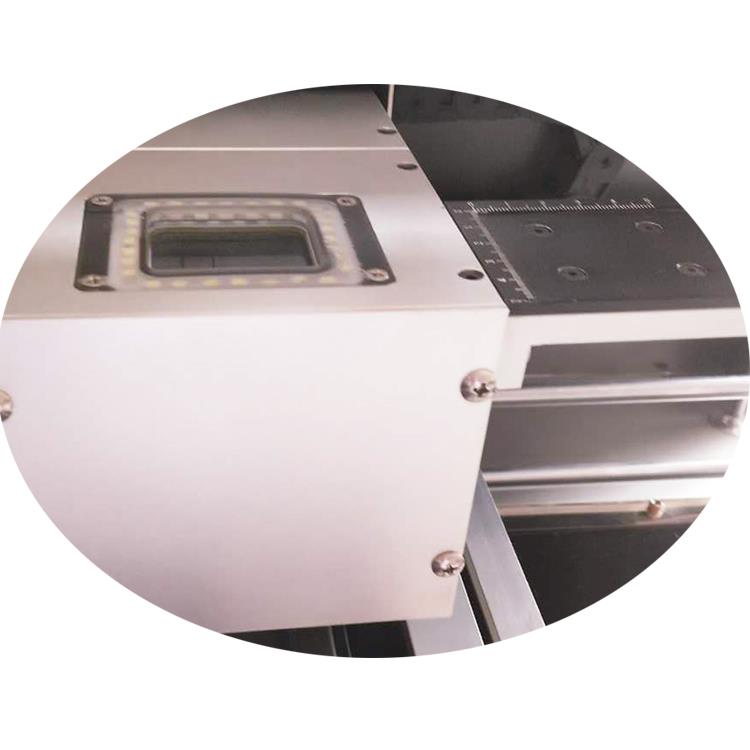

সম্পূর্ণ স্বয়ংক্রিয় অপটিক্যাল সিসিডি জাপান থেকে আমদানি করা এবং চিপ ফিডার 1*1~80*80 মিমি সহ একটি চিপের জন্য ব্যবহৃত হয়,
যখন মেশিনটি কাজ করছে, তখন ভ্যাকুয়াম কলম অন্তর্নির্মিত শীর্ষ মাথা স্বয়ংক্রিয়ভাবে চিপটি বাছাই করতে পারে বা চিপটি স্থাপন করতে পারে।

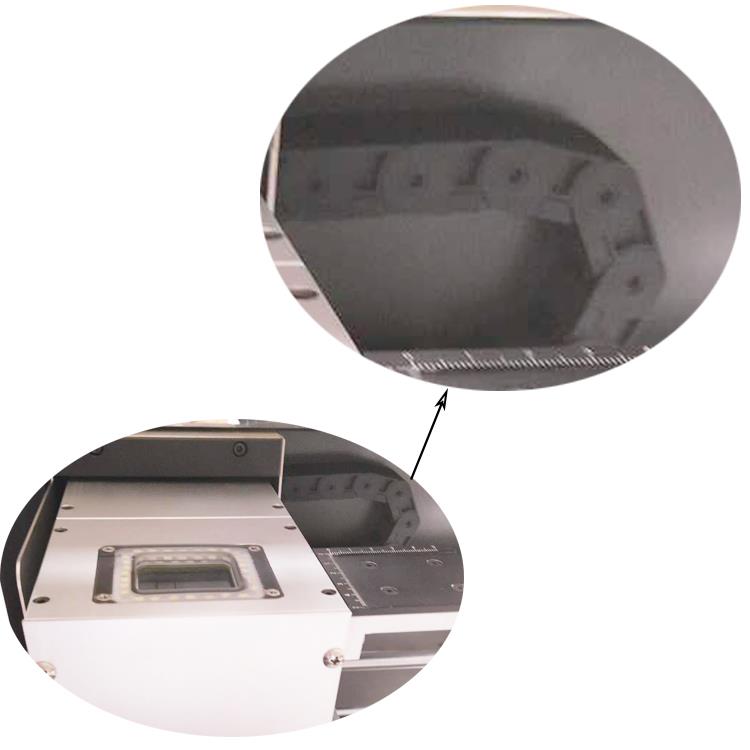

এই কেবলগুলির জন্য "ট্যাঙ্ক চেইন" একটি অপটিক্যাল সিসিডি এবং চিপ ফিডারের সাথে চলে, নিরাপদ এবং টেকসই।

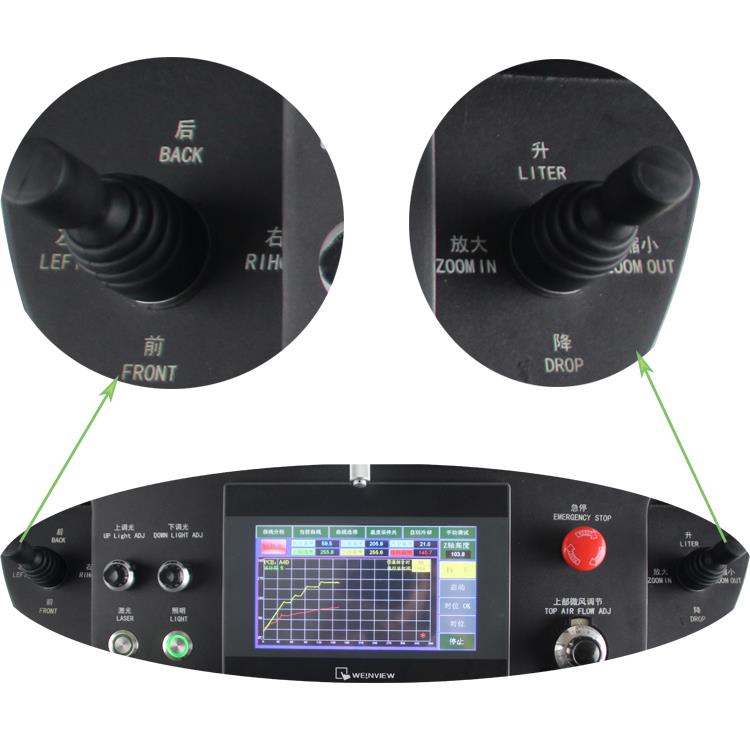

দুটি জয়স্টিক, যখন ম্যানুয়াল, একটি অপটিক্যাল সিসিডি এবং চিপ ফিডার বাম দিকে/ডান দিকে বা পিছনে/সামনে সরানোর জন্য,
একটি হল উপরের মাথার উপরে বা নীচে চালানোর জন্য এবং মনিটরের স্ক্রিনের ছবিগুলি জুম ইন বা আউট করা।
ইনফ্রারেড প্রিহিটিং এলাকা, বিভিন্ন আকৃতির জন্য বা বিভিন্ন অবস্থানে অবস্থিত চিপের জন্য, এবং IR এলাকায় কার্বন থাকে
ফাইবার হিটিং টিউব (অন্ধকার আলো সহজেই PCB দ্বারা শোষিত এবং টেকসই) এবং বিরোধী উচ্চ তাপমাত্রা গ্লাস-শিল্ড কভারিং
(কোনও ছোট উপাদান বা ধুলো ভিতরে ড্রপ থেকে প্রতিরোধ)।

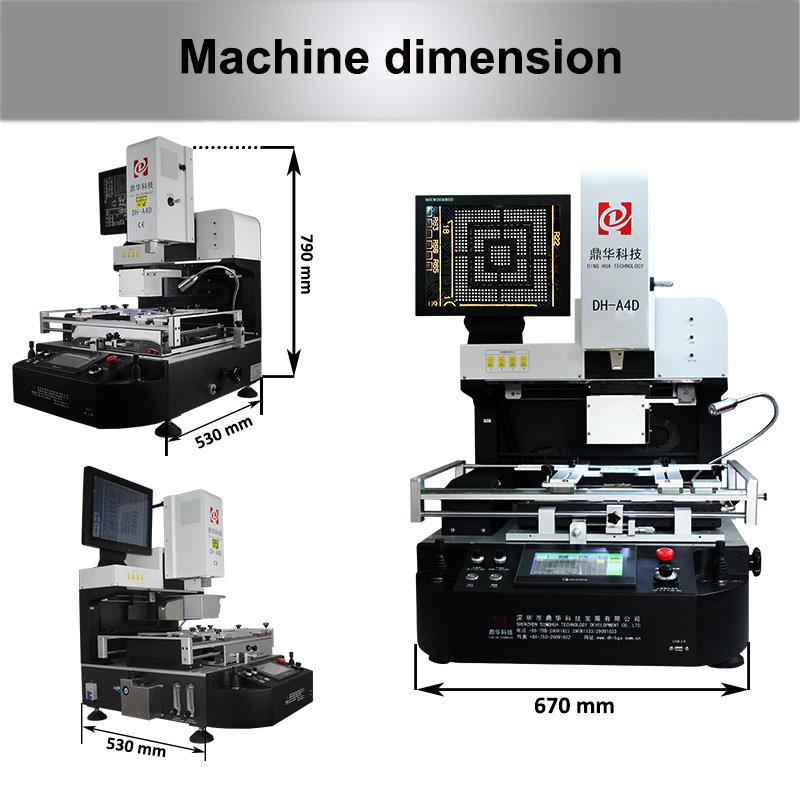

BGA রিওয়ার্ক স্টেশন DH-A4D, L*W*H=670*530*790mm, নেট ওজন: 95kg, একটি পাতলা পাতলা কাঠের বাক্সে প্যাক করা যার ভিতরে ফোম রয়েছে
মেশিন সুরক্ষিত। সঠিক মাত্রা এবং ওজন বেশিরভাগ ওয়ার্কবেঞ্চের জন্য সুবিধাজনক, দোকান মেরামত করা যাই হোক না কেন
বা কর্মশালা।
স্বয়ংক্রিয় অপটিক্যাল বিজিএ রিওয়ার্ক স্টেশনের শিপিং, প্যাকিং এবং বিক্রয়-পরবর্তী

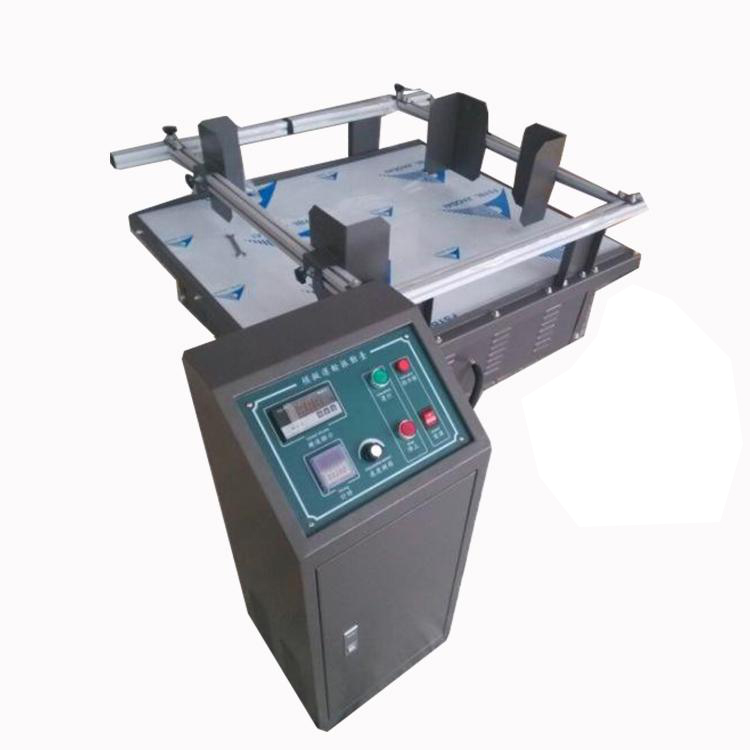

এই একটি DH-A4D এর মতো মেশিনগুলি ডেলিভারির আগে কমপক্ষে 24 ঘন্টা ভাইব্রেট করা হবে, অতীত বা এখন যাই হোক না কেন,
আমরাই একমাত্র যারা বিজিএ রিওয়ার্ক স্টেশনের জন্য কম্পন করি, তারপরে, এটি কমপক্ষে 24 ঘন্টা অবিরত চলতে দিন।
মেশিনগুলি দক্ষতার সাথে কাজ করবে তা নিশ্চিত করতে।
পাতলা পাতলা কাঠের বাক্সে প্যাক করা (ফুমিগেটেড), এটি যেখানেই পাঠানো হবে না কেন, এর জন্য কোন সীমাবদ্ধতা নেই
আমদানি। পুরু কাঠের বোর্ড এবং ভিতরের ফেনা একটি মেশিনকে ভালভাবে সুরক্ষিত করতে পারে এবং নির্দেশিত প্যাটার্নগুলি যাতে উলটানো, ঊর্ধ্বমুখী এবং ভঙ্গুরতা ইত্যাদির সতর্কতা দেখানো হয়। মেশিন ডেলিভারির পথে আরও ভাল সুরক্ষা পাওয়ার জন্য।
মূল্যবান গ্রাহক যারা আমাদের মেশিন ব্যবহার করছেন
উপরের মত এই গ্রাহকরা আমাদের BGA রিওয়ার্ক স্টেশন ব্যবহার করেছে, শুধুমাত্র চীনে নয়, বিদেশেও, যদি আপনি তাদের কাছে বন্ধ থাকেন, আপনি তাদের সাথে চুক্তি করার চেষ্টা করতে পারেন এবং আরও বিশদ দেখতে যেতে পারেন, অনুগ্রহ করে আমাদের সাথে যোগাযোগ করুন।
স্বয়ংক্রিয় বিজিএ রিওয়ার্ক স্টেশনের প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
1. প্রশ্নঃ চিপের চারপাশের উপাদানগুলো কিভাবে সোল্ডারিং বা ডিসোল্ডারিং করা হবে?
উত্তর: কাস্টমাইজড অগ্রভাগগুলি প্রয়োজনীয়, যদি সঠিক অগ্রভাগ না থাকে, এছাড়াও, তাপ প্রতিরোধের উপাদান যেমন,কার্পটন টেপ.
2. Q:যদি এই প্রথম যেআমি চেষ্টা করিএকটি বোর্ড পুনরায় কাজ, আমার কিভাবে করা উচিৎ?
উত্তর: আমরা আপনাকে প্রথমে একটি স্ক্র্যাপ বোর্ড পুনরায় কাজ করার পরামর্শ দিই।
3. প্রশ্ন: আমি কি এটি আইফোন, ম্যাকবুক এবং অন্যান্য PCBAs মেরামত করতে ব্যবহার করতে পারি?
উত্তর: অবশ্যই, যতক্ষণ পর্যন্ত পিসিবি 410 * 450 মিমি থেকে কম হয়, ততক্ষণ সেগুলি এই মেশিন দ্বারা পুনরায় কাজ করা যেতে পারে।
4. প্রশ্ন: সোল্ডার বল গলে যাওয়ার জন্য আমি কি পাশে একটি ক্যামেরা যোগ করতে পারি?
উত্তর: হ্যাঁ, প্রয়োজনে একটি ক্যামেরা ইনস্টল করা যেতে পারে, ছবিটি সেই মনিটরের স্ক্রিনে দেখানো হবে।
Automatci অপটিক্যাল BGA রিওয়ার্ক স্টেশন সম্পর্কে জানুন:
1. মানবিক নকশা:
ইন্ডাস্ট্রিয়াল পিসি প্লাস স্টেপার মোটর ড্রাইভ প্লাস ইন্টেলিজেন্ট তাপমাত্রা মডিউল, স্থিতিশীল এবং নির্ভরযোগ্য।
উইন্ডোজ আইওএস ইন্টারফেস ইংরেজি এবং চীনা প্লাস ইউএসবি ইন্টারফেস, সহজ অপারেট।
দুটি হিটিং জোন গ্রহণ করুন, উপরের হিটার এবং লোয়ার হিটার উভয়ই গরম বাতাস,
সাউন্ড হিন্ট সিস্টেম। গরম করার 5s-10সেকেন্ড আগে
2. সঠিক তাপমাত্রা নিয়ন্ত্রণ:
দুটি স্বাধীন তাপমাত্রা হিটিং প্লাস পিআইডি সেল্ফ সেটিং অ্যাডজাস্টেড প্লাস পিএলসি, তাপমাত্রার নির্ভুলতা প্রায় 2 ডিগ্রিতে থাকবে।
এটা সেট করতে পারেন 8 সেগমেন্ট গরম, এবং গ্রুপ তাপমাত্রা প্রফাইল ব্যাপক স্টোরেজ.
BGA গরম করার বক্ররেখা সুবিধামত সেট করা এবং সূচক অনুসন্ধান।
3. সুবিধাজনক চাক্ষুষ প্রান্তিককরণ:
অপটিক্যাল অ্যালাইনমেন্ট প্লাস সিসিডি কালার লেন্স সিস্টেম প্লাস লেজার পজিশনিং
2 রঙ পৃথকীকরণ, বিবর্ধন, মাইক্রো সমন্বয়
অটো ফোকাস, স্বয়ংক্রিয় সংশোধন, স্বয়ংক্রিয় রঙের পার্থক্য।
হালকা স্তর সমন্বয় সিস্টেম.
জাপানের ক্যামেরা সামনে এবং পিছনে যেতে পারে।
অন্তর্নির্মিত ভ্যাকুয়াম পাম্প, স্বয়ংক্রিয়ভাবে BGA চিপ তুলে নিন।
জয়স্টিক নিয়ন্ত্রণ, জুম ইন এবং জুম আউট, নিচে এবং উপরে।
4. যথার্থ উপাদান:
বিজিএ চিপের সুনির্দিষ্ট সূক্ষ্ম টিউনিং
X, Y, Z মাইক্রোমিটার ফাইন-টিউনিং, প্লেসমেন্টের নির্ভুলতা প্রায় 0.01 মিমি হবে
ভি-গ্রুভ ক্ল্যাম্প প্লাস সার্বজনীন ফিক্সচার সব ধরণের PCB-এর জন্য উপযুক্ত।
হিটিং সিস্টেম এবং মাউন্ট হেড 2 ইন 1 ডিজাইন, সুনির্দিষ্ট অবস্থান।
5. নিখুঁত নিরাপত্তা নকশা:
ফ্যান ব্যর্থতা সুরক্ষা সঙ্গে, থার্মোকল ব্যর্থতা সুরক্ষা ফাংশন.
ওভারহিটিং সুরক্ষা, জরুরী স্টপ ফাংশন।
আবেদন:
সব ধরনের বিজিএ (সিসিজিএ, বিজিএ, কিউএফএন, সিএসপি, এলজিএ, মাইক্রো এসএমডি, এমএলএফ, পিওপি প্যাকেজ) এর জন্য উপযুক্ত
সীসা এবং সীসা-মুক্ত।
