অপটিক্যাল নর্থ ব্রিজ বিজিএ রিওয়ার্ক স্টেশন
1. টাচ স্ক্রিন এবং অপটিক্যাল অ্যালাইনমেন্ট সিস্টেম সহ DH-A2 স্বয়ংক্রিয় BGA রিওয়ার্ক স্টেশন।
2. মেরামতের উচ্চ সাফল্যের হার।{1}}হিটিং সিস্টেমের জন্য বছরের ওয়ারেন্টি।{2}}পুরো BGA রিওয়ার্ক স্টেশনের জন্য বছরের ওয়ারেন্টি
3. উপযুক্ত PCB আকার: Max450*490, Min22*22mm; চিপের আকার:80*80-1*1 মিমি
4. PLC নিয়ন্ত্রণ।
বিবরণ
অপটিক্যাল নর্থ ব্রিজ বিজিএ রিওয়ার্ক স্টেশন
1. অপটিক্যাল নর্থ ব্রিজ বিজিএ রিওয়ার্ক স্টেশনের আবেদন
বিভিন্ন ইলেকট্রনিক পণ্য PCB জন্য উপযুক্ত.
কম্পিউটারের মাদারবোর্ড, স্মার্ট ফোন (আইফোন, হুয়াওয়ে, স্যামসাং), ল্যাপটপ, ম্যাকবুক লজিক বোর্ড, ডিজিটাল ক্যামেরা, এয়ার কন্ডিশনার, টিভি এবং চিকিৎসা শিল্প, যোগাযোগ শিল্প, অটোমোবাইল শিল্প ইত্যাদির অন্যান্য ইলেকট্রনিক যন্ত্রপাতি।
বিভিন্ন ধরণের চিপগুলির জন্য উপযুক্ত: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED চিপ।

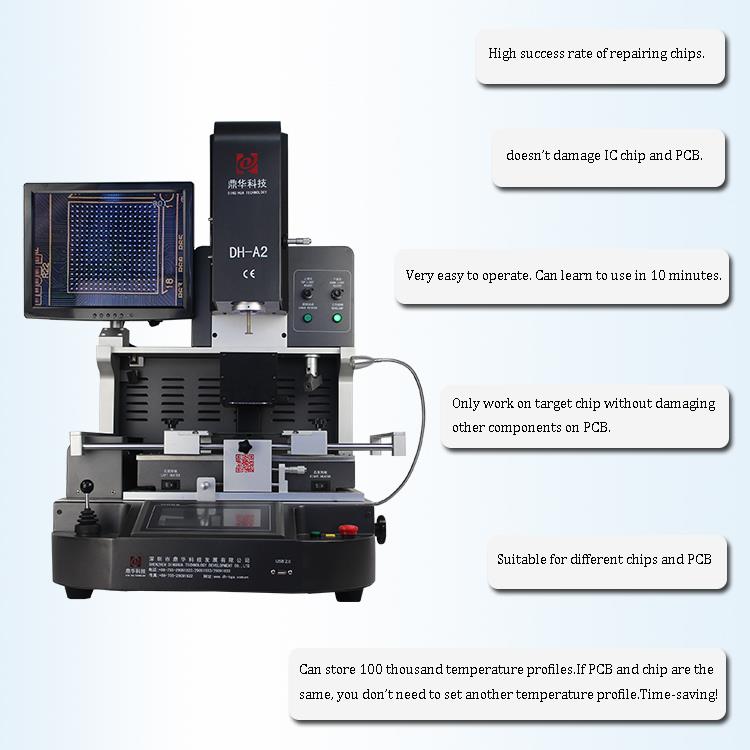

2. অপটিক্যাল নর্থ ব্রিজ বিজিএ রিওয়ার্ক স্টেশনের পণ্য বৈশিষ্ট্য
• অটো ডিসোল্ডারিং, মাউন্টিং এবং সোল্ডারিং।
•চিপ এবং PCB মেরামতের উচ্চ সাফল্যের হার।
•কঠোর তাপমাত্রা নিয়ন্ত্রণের কারণে মেশিনটি PCB-তে লক্ষ্য চিপের চারপাশের উপাদানগুলির ক্ষতি করবে না।
• সুনির্দিষ্ট অপটিক্যাল প্রান্তিককরণ সিস্টেম
প্যানাসনিক সিসিডি ক্যামেরা লেন্স কার্যকরভাবে প্রান্তিককরণের নির্ভুলতা এবং মেরামতের সাফল্যের হার বাড়ায়। মনিটরের স্ক্রিনে ছবি পাঠানো হয়েছে।

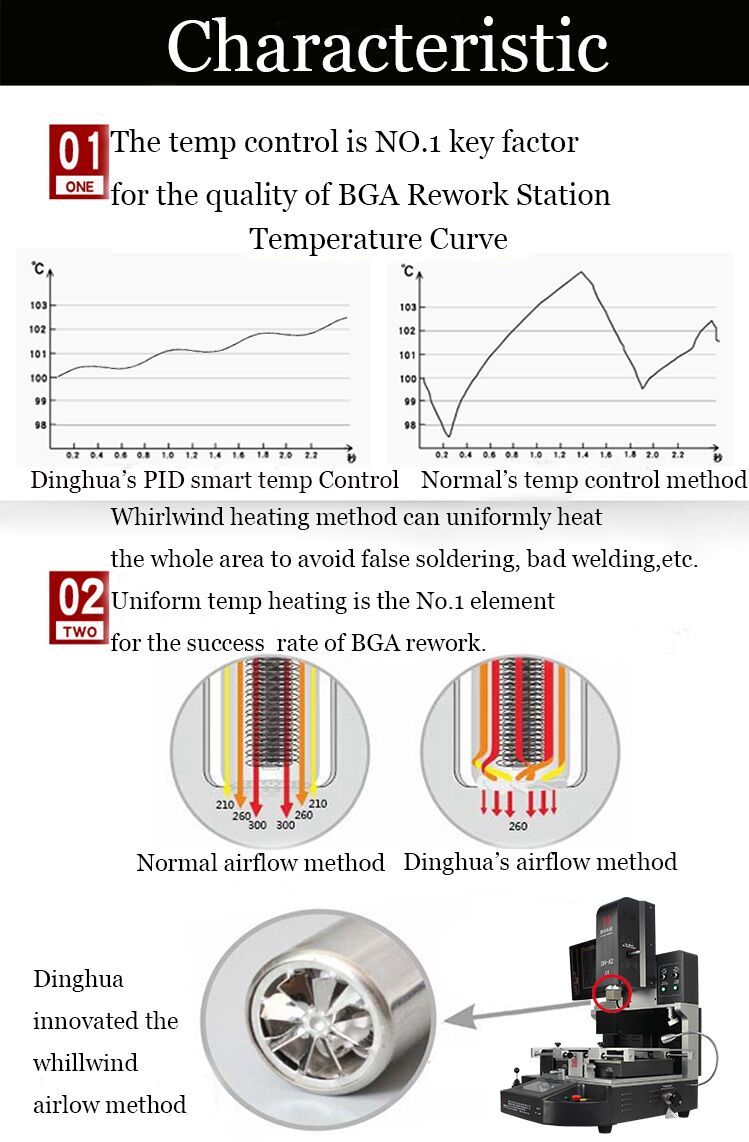

• তিনটি স্বাধীনভাবে নিয়ন্ত্রিত হিটার। এটি কে-টাইপ থার্মোকল ক্লোজড-লুপ কন্ট্রোল এবং পিআইডি স্বয়ংক্রিয় তাপমাত্রা ক্ষতিপূরণ সিস্টেম ব্যবহার করে, পিএলসি এবং তাপমাত্রা মডিউল সহ ±2 ডিগ্রি সেন্টিগ্রেডে সুনির্দিষ্ট তাপমাত্রা বিচ্যুতি সক্ষম করতে।
3. অপটিক্যাল অপটিক্যাল নর্থ ব্রিজ বিজিএ রিওয়ার্ক স্টেশনের স্পেসিফিকেশন
| শক্তি | 5300w |
| শীর্ষ হিটার | গরম বাতাস 1200w |
| নিচের হিটার | গরম বাতাস 1200W। ইনফ্রারেড 2700w |
| পাওয়ার সাপ্লাই | AC220V±10% 50/60Hz |
| মাত্রা | L530*W670*H790 মিমি |
| পজিশনিং | V-খাঁজ PCB সমর্থন, এবং বহিরাগত সার্বজনীন ফিক্সচার সঙ্গে |
| তাপমাত্রা নিয়ন্ত্রণ | টাইপ থার্মোকল, ক্লোজড লুপ কন্ট্রোল, স্বাধীন হিটিং |
| তাপমাত্রা নির্ভুলতা | ±2 ডিগ্রী |
| পিসিবি আকার | সর্বোচ্চ 450*490 মিমি, সর্বনিম্ন 22 *22 মিমি |
| ওয়ার্কবেঞ্চ ফাইন-টিউনিং | ±15মিমি সামনে/পেছনে, ±15মিমি ডান/বাম |
| বিজিএ চিপ | 80*80-1*1 মিমি |
| ন্যূনতম চিপ ব্যবধান | 0.15 মিমি |
| টেম্প সেন্সর | 1 (ঐচ্ছিক) |
| নেট ওজন | 70 কেজি |

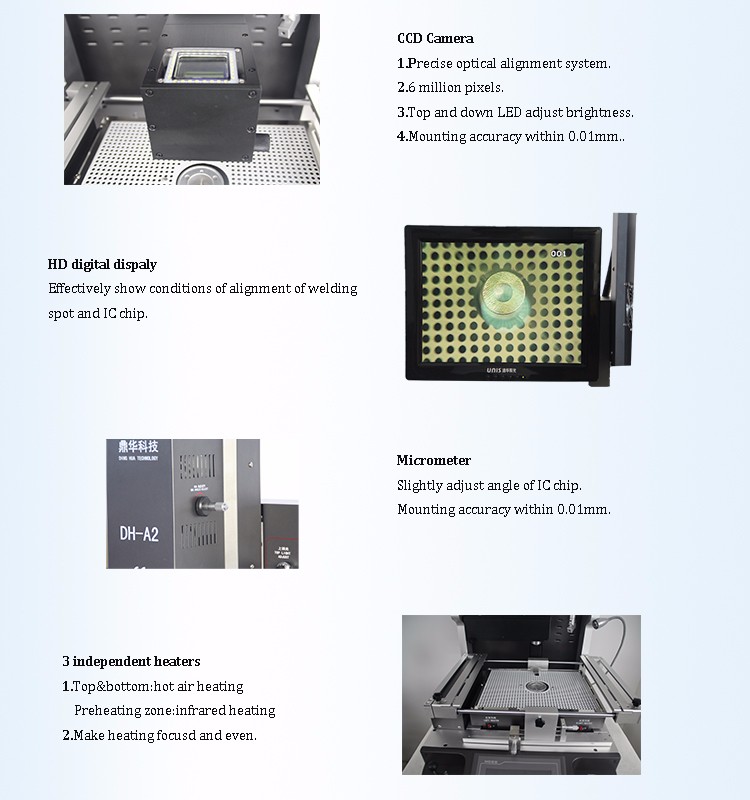

4. অপটিক্যাল নর্থ ব্রিজ বিজিএ রিওয়ার্ক স্টেশনের বিশদ বিবরণ
1. সিসিডি ক্যামেরা (সুনির্দিষ্ট অপটিক্যাল অ্যালাইনমেন্ট সিস্টেম);

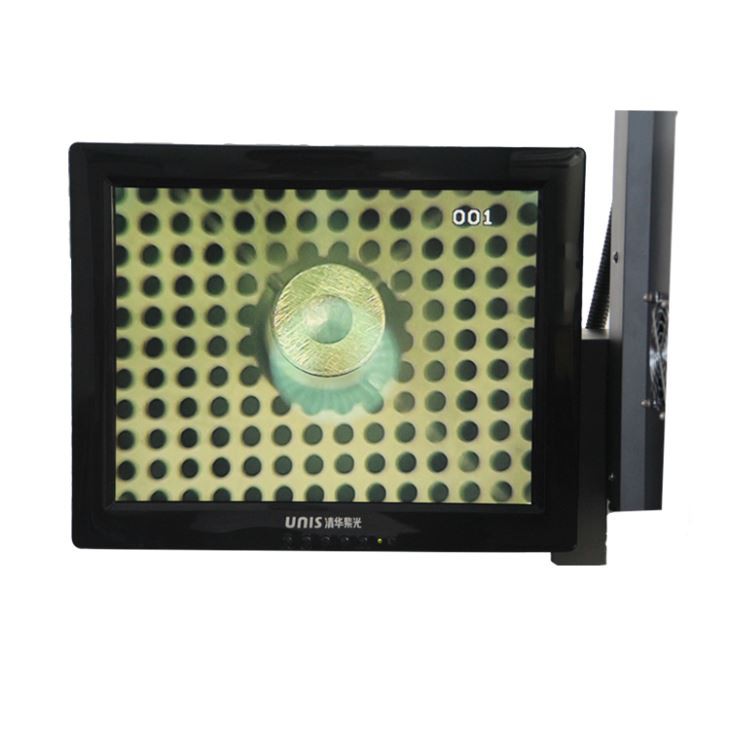

2. HD ডিজিটাল ডিসপ্লে;
3. মাইক্রোমিটার (চিপের কোণ সামঞ্জস্য করুন);
4.3 স্বাধীন হিটার (গরম বাতাস এবং ইনফ্রারেড);

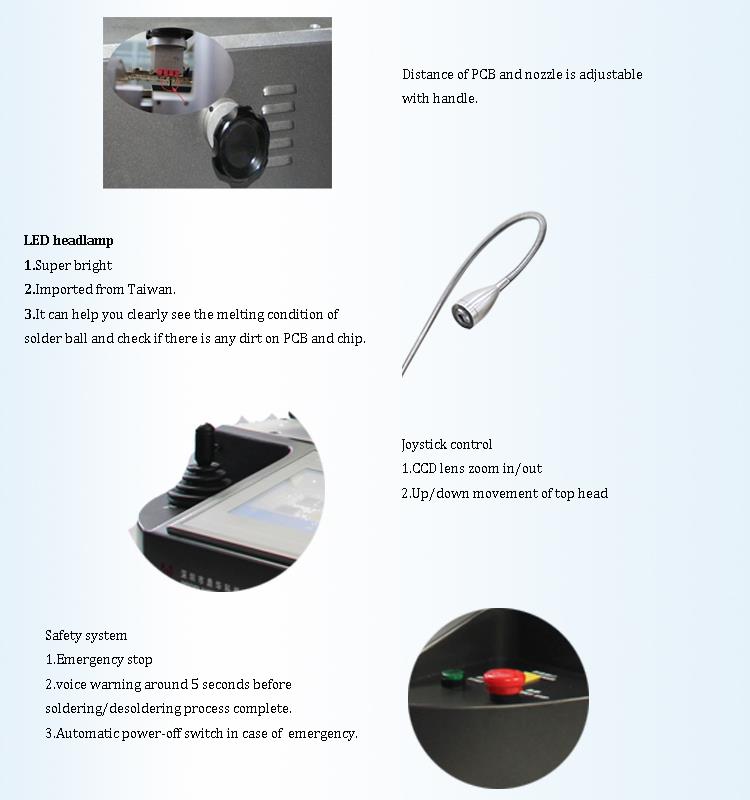

5. লেজার পজিশনিং;
6. এইচডি টাচ স্ক্রিন ইন্টারফেস, পিএলসি নিয়ন্ত্রণ;
7. LED হেডল্যাম্প;
8.জয়স্টিক নিয়ন্ত্রণ।
5. কেন আমাদের অপটিক্যাল নর্থ ব্রিজ বিজিএ রিওয়ার্ক স্টেশন বেছে নিন?
6. অপটিক্যাল নর্থ ব্রিজ বিজিএ রিওয়ার্ক স্টেশনের সার্টিফিকেট
মানসম্পন্ন পণ্য অফার করার জন্য, শেনঝেন ডিঙহুয়া টেকনোলজি ডেভেলপমেন্ট কো., লিমিটেড প্রথম UL, ই-মার্ক, CCC, FCC, CE ROHS সার্টিফিকেট পাস করে। ইতিমধ্যে, মান ব্যবস্থার উন্নতি ও নিখুঁত করতে, ডিংহুয়া আইএসও, জিএমপি, এফসিসিএ, সি-টিপিএটি অন-সাইট অডিট সার্টিফিকেশন পাস করেছে।

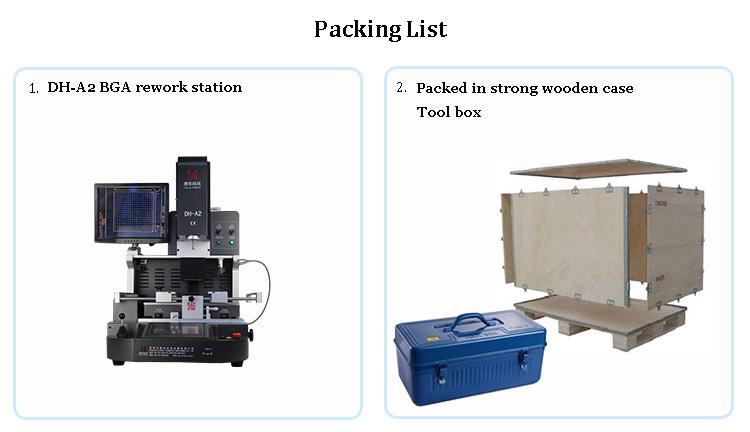

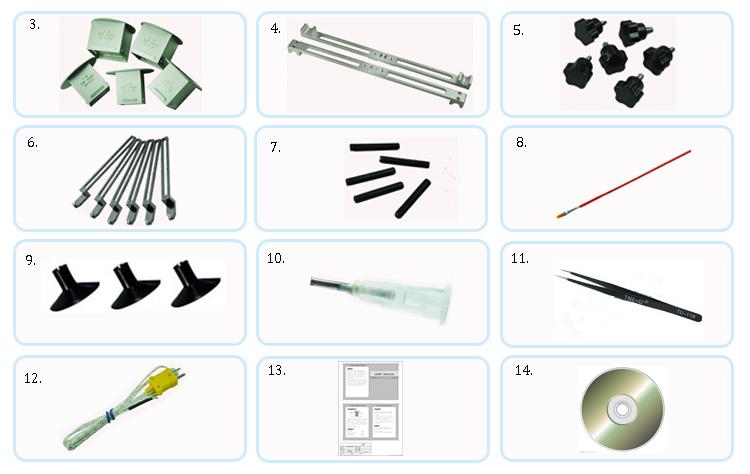

7. অপটিক্যাল নর্থ ব্রিজ বিজিএ রিওয়ার্ক স্টেশনের প্যাকিং ও চালান
8. প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
• আপনার অপটিক্যাল নর্থ ব্রিজ বিজিএ রিওয়ার্ক স্টেশনে টাচ স্ক্রিনের কাজগুলি কী কী?
A: 1. টাচ স্ক্রিন, স্মার্ট পিসি হল মেশিনের মস্তিষ্ক। পিএলসি সিস্টেম, টাচ স্ক্রিন সহ মানব-মেশিন ইন্টারফেস
সহজ অপারেশন এবং উচ্চ-নির্ভুলতা পুনরায় কাজের জন্য।
2. তাপমাত্রা প্রোফাইলগুলি পরিচালনা করুন: সেটিং, স্টোরেজ, অ্যাপ্লিকেশন, বিশ্লেষণ এবং ডিবাগিং। 16- সেগমেন্ট পর্যন্ত
তাপমাত্রা নিয়ন্ত্রণ,100,000 বিভিন্ন BGA-এর পুনরায় কাজ তাপমাত্রা প্রোফাইলের জন্য সঞ্চয়স্থান গ্রুপ করে।
3. মেশিন নিয়ন্ত্রণ.

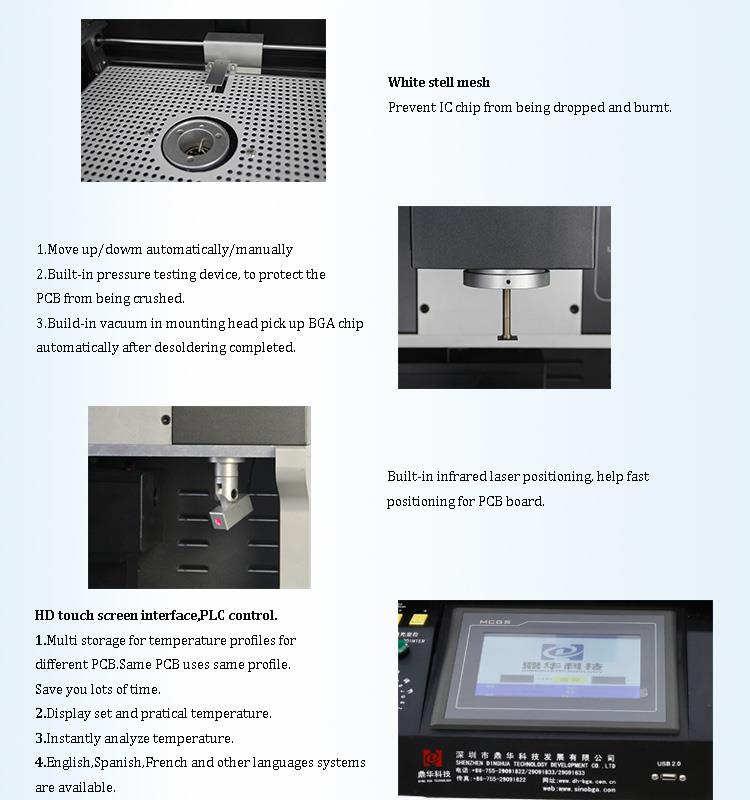

লেজার পজিশনিং এর কাজ কি?
উত্তর: অন্তর্নির্মিত ইনফ্রারেড লেজার পজিশনিং, পিসিবি বোর্ডের জন্য দ্রুত অবস্থানে সহায়তা করে।
• গরম করা কি গরম বাতাস নাকি ইনফ্রারেড?
তিনটি স্বাধীন হিটার আছে। টপ হট এয়ার + বটম হট এয়ার + ইনফ্রারেড প্রিহিটিং প্ল্যাটফর্ম। উপরে এবং নীচে
উপরে/নিচে সরানো যেতে পারে। এটি গরমকে কেন্দ্রীভূত এবং এমনকি করতে পারে। কার্যকরভাবে পুনরায় কাজের হার বাড়ান।
