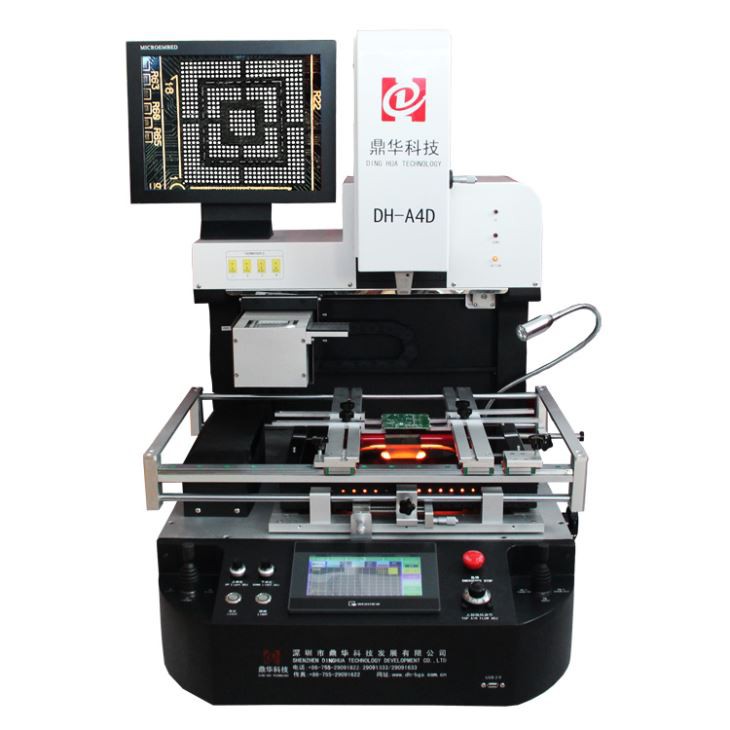

অপটিক্যাল ভিজিএ কার্ড বিজিএ রিওয়ার্ক স্টেশন

অপটিক্যাল ভিজিএ কার্ড বিজিএ রিওয়ার্ক স্টেশন

1. অপটিক্যাল ভিজিএ কার্ড BGA রিওয়ার্ক স্টেশন অ্যাপ্লিকেশন

একটি কম্পিউটার, স্মার্টফোন, ল্যাপটপ, ম্যাকবুক লজিক বোর্ড, ডিজিটাল ক্যামেরা, এয়ার কন্ডিশনার, টিভি এবং মেডিকেল শিল্প, যোগাযোগ শিল্প, অটোমোবাইল শিল্প ইত্যাদি থেকে মাদারবোর্ডের মাদারবোর্ড।

বিভিন্ন ধরনের চিপের জন্য উপযুক্ত: বিজিএ, পিজিএ, পিওপি, বিকিউএফপি, QFN, SOT223, PLCC, টিকিউএফপি, টিডিএফএন, টিএসপি, পিবিজিএ, সিপিজিএ, LED চিপ।

2. অপটিক্যাল ভিজিএ কার্ড বিজিএ রিওয়ার্ক স্টেশন পণ্য বৈশিষ্ট্য

• Deoldoldering, স্বয়ংক্রিয়ভাবে মাউন্ট এবং soldering।

• একটি সুনির্দিষ্ট অপটিক্যাল সারিবদ্ধ সিস্টেম

15 ইঞ্চি এবং 1980 পি সঙ্গে ছোট সোলারিং ডটস সম্পূর্ণভাবে দেখা যেতে পারে, এমনকি 10x ~ 220x জুম করুন।

কম্পিউটার যে মস্তিষ্কের একটি যন্ত্র, যা পিএলসি এবং পিআইডি নিয়ন্ত্রিত।

• মাউন্টিং মাথার অন্তর্নির্মিত ভ্যাকুয়ামটি ডিজিটালার সমাপ্তির পরে স্বয়ংক্রিয়ভাবে বিজিএ চিপকে বাছাই করে।

• আইআর হিটিং এরিয়া, কার্বন ফাইবার হিটিং টিউব, অন্ধকার আলো পিসিবি দ্বারা শোষণ করা সহজ, এবং আইআর হিটিং এরিয়াটি সঠিক অবস্থানের জন্য সরানো যেতে পারে।

3. অপটিক্যাল ভিজিএ কার্ড বিজিএ রিওয়ার্ক স্টেশন স্পেসিফিকেশন

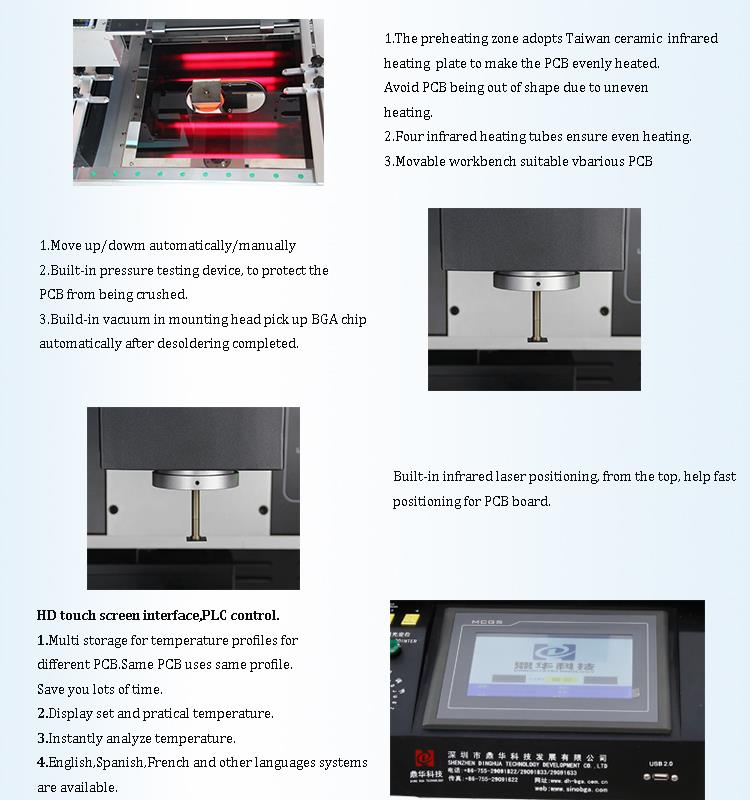

4. অপটিক্যাল ভিজিএ কার্ড বিজিএ রিওয়ার্ক স্টেশন বিস্তারিত

1. একটি সিসিডি ক্যামেরা (সুনির্দিষ্ট অপটিক্যাল সারিবদ্ধ সিস্টেম);

2.HD ডিজিটাল প্রদর্শন;

3. মাইক্রোমিটার (একটি চিপ একটি কোণ সমন্বয়);

4.3 স্বাধীন উনান (গরম বাতাস এবং ইনফ্রারেড);

5. লেসার পজিশনিং;

6. এইচডি স্পর্শ পর্দা ইন্টারফেস, পিএলসি নিয়ন্ত্রণ;

7. নেতৃত্বে হেডল্যাম্প।

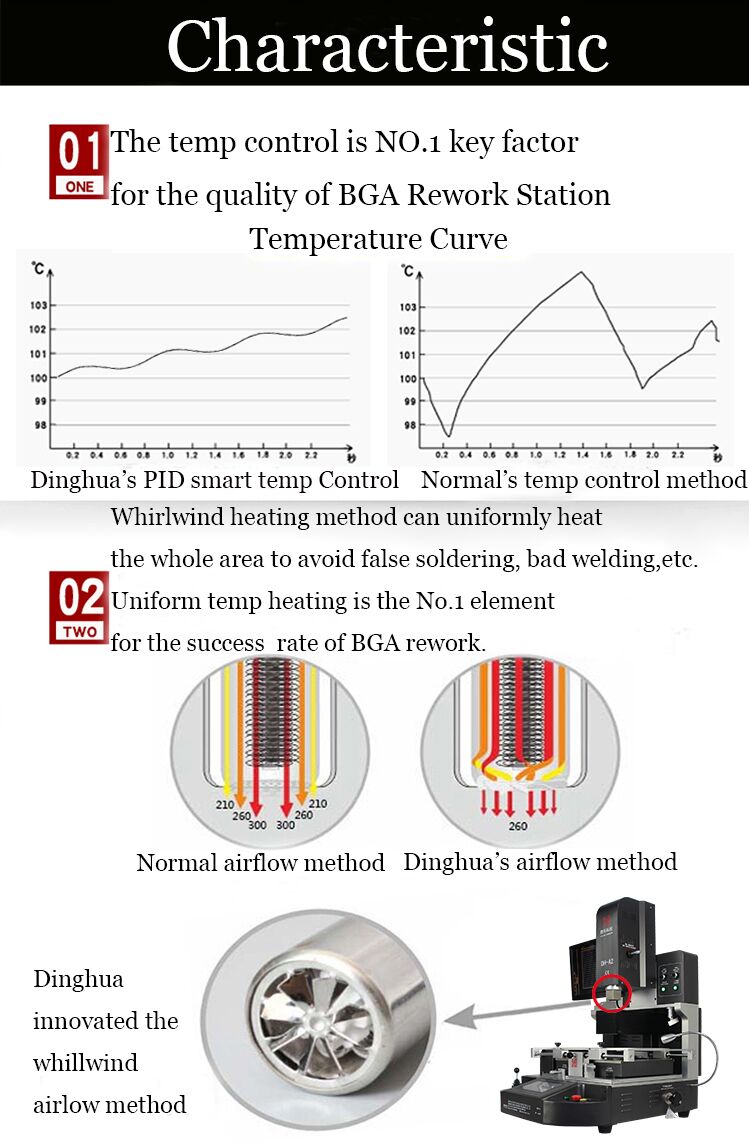

5. কেন আমাদের অপটিক্যাল ভিজিএ কার্ড BGA রিওয়ার্ক স্টেশন চয়ন করুন?

6. অপটিক্যাল ভিজিএ কার্ড BGA রিওয়ার্ক স্টেশন সার্টিফিকেট

7. অপটিক্যাল ভিজিএ কার্ড প্যাকিং ও চালান বিজিএ রিওয়ার্ক স্টেশন

8. অপটিক্যাল ভিজিএ কার্ড বিজিএ রিওয়ার্ক স্টেশন এর প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

কিভাবে বিজিএ প্যাকেজ অধীনে সংকেত পরিমাপ করবেন?

বিজিএর নিচে সংকেত পরিমাপ করার জন্য প্রায় দুইটি দৃশ্য রয়েছে: দৃশ্যত: A: চিপের নিম্ন-গতির আইও অপারেশনয়ের তরঙ্গাকৃতির পরিমাপ; দৃশ্যকল্প বি: উচ্চ গতির আইও তে সংকেত মানের পরিমাপ। দৃশ্যকল্প একটি দৃশ্যকল্প: কম গতি আইও পরিমাপ। আপনি পরিকল্পিত পর্যায়ে পরীক্ষা বিন্দু ছেড়ে এবং এটি একটি ভাল পরিমাপ অবস্থান স্থাপন করতে পারেন। আপনি যদি একটি পরীক্ষা পয়েন্ট না থাকে, আপনি শুধুমাত্র উড়ে যেতে পারেন। এখানে দুটি ক্ষেত্রে রয়েছে: প্রথমত, যদি পিন পরীক্ষা করা চিপের প্রান্তের কাছাকাছি হয় তবে আপনি সরাসরি প্যাড থেকে উড়ে যেতে পারেন। ফ্লাইং লাইন পদ্ধতি: 1, প্রথমে চিপটি বন্ধ করুন, বলের পরিস্থিতি পর্যবেক্ষণ করুন, যদি কোনও ধারাবাহিক টিনের এবং আকৃতি ভাল না থাকে তবে এই চিপটি আবার জায়গায় রাখতে পারে। অবশ্যই, যদি আপনি এটি না চয়ন করেন, তবে আপনি কেবল এটি নিক্ষেপ করতে এবং এটি পরিবর্তন করতে পারেন। 2. নীলকান্তমণি তারের খুব ছোট টিপ দিয়ে পুড়িয়ে ফেলা হয়, এবং সলিডারিং লোহা পিসিবি প্যাড ব্যবহার করা হয়। এটি টাইট না নিশ্চিত করার জন্য লাইন ফ্ল্যাট করুন, অন্যথায়, বায়ু বন্দুক আঘাত যখন এটি বাউন্স বন্ধ হবে। 3, জায়গায় ফিরে চিপ। বায়ু বন্দুক ফুঁ। আমার অন্য উত্তর "হাত solder BGA" পড়ুন। দ্বিতীয়, যদি পিন পরীক্ষা করা হয় তৃতীয় প্রান্তের মতো প্রান্ত থেকে দূরে, সাফল্যের হার বেশ কম। আপনি চিপ অপসারণ এবং প্যাড উপর সব পিন উড়ে যে সুপারিশ করা হয়। পরিমাপ কোন পরীক্ষা। দৃশ্যকল্প বি প্রকল্প: উচ্চ গতির আইও, যেমন ইউএসবি, এমআইপিআই, ডিডিআর, ইত্যাদি পরীক্ষার পয়েন্ট এবং উড়ন্ত লাইন বাদ দেওয়ার জন্য, এটি শুধুমাত্র সিগন্যাল মাপা যায় না এবং সিগন্যালের গুণমান সঠিকভাবে পরিমাপ করা যায় না। তাছাড়া, পরীক্ষা বিন্দু নিজেই একটি মূল্যবান তারের এলাকা দখল করে এবং পরিসমাপ্তি impedance উপর একটি খারাপ প্রভাব নিয়ে আসে। চিপটি কেবল সরানো যেতে পারে এবং এস-প্যারামিটারগুলিকে পরীক্ষার অধীনে প্যাডে সরাসরি মাপা হয়।
