লেজার পজিশনিং BGA ওয়েল্ডিং টুলস

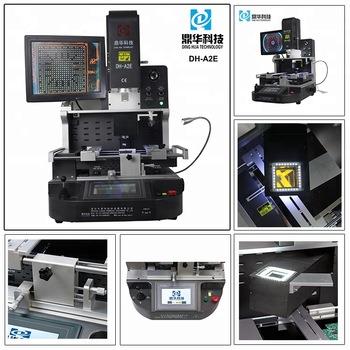

1.হট এয়ার অগ্রভাগ2.k সেন্সর ক্লোজ লুপ কন্ট্রোল3.ভি-গ্রুভ পিসিবি সাপোর্ট 4.এইচডি কালার অপটিক্যাল অ্যালাইনমেন্ট সিস্টেম
বিবরণ

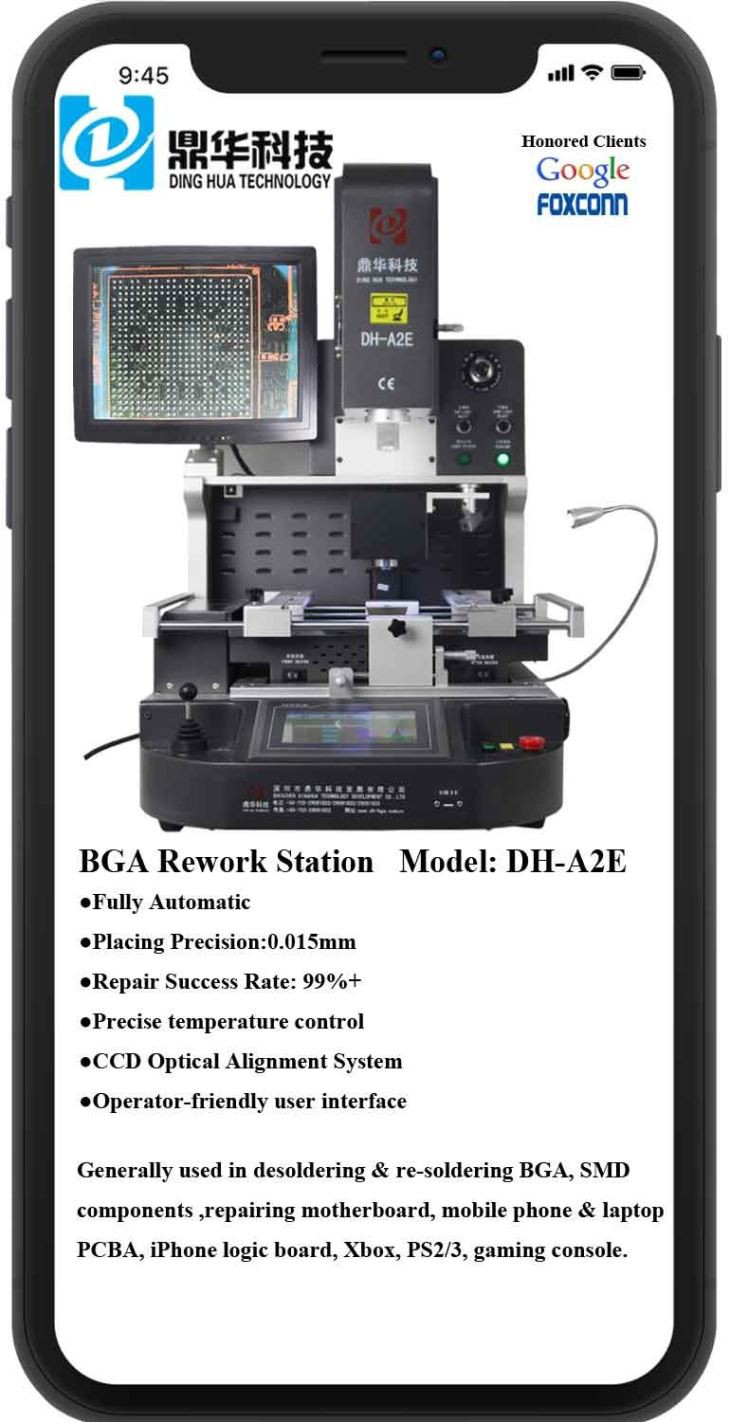

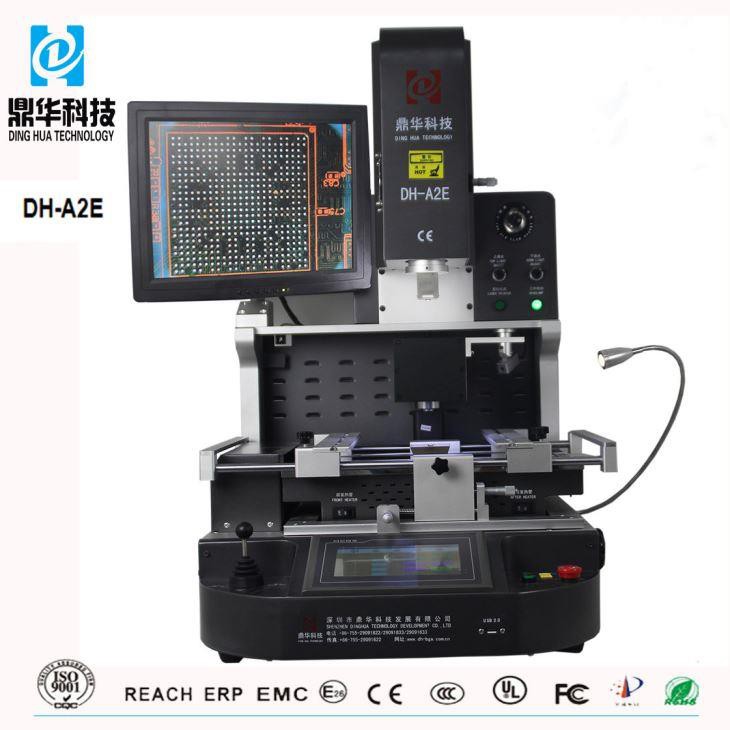

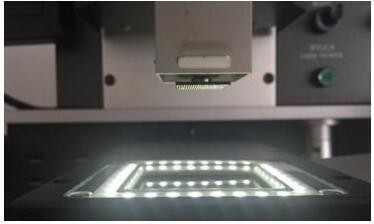

লেজার পজিশনিং BGA ওয়েল্ডিং টুল DH-A2E
কাজের ডেমো:
লেজার পজিশনিং বিজিএ ওয়েল্ডিং সরঞ্জামগুলি ইলেকট্রনিক্স শিল্পে পিসিবিগুলিতে বিজিএ উপাদানগুলির সুনির্দিষ্ট স্থাপন, প্রান্তিককরণ এবং সোল্ডারিংয়ের জন্য অপরিহার্য। তারা সঠিক অবস্থান নিশ্চিত করতে লেজার প্রযুক্তি ব্যবহার করে এবং নিয়ন্ত্রিত হিটিং এবং সোল্ডারিংয়ের জন্য রিওয়ার্ক স্টেশনগুলির সাথে একত্রিত হয়। মূল বৈশিষ্ট্যগুলির মধ্যে রয়েছে লেজার অ্যালাইনমেন্ট সিস্টেম, নন-কন্টাক্ট সেন্সর এবং ক্লোজড-লুপ তাপমাত্রা নিয়ন্ত্রণ, যা একসাথে নির্ভুলতা এবং দক্ষতা বাড়ায়। এই সরঞ্জামগুলি উচ্চ-নির্ভুলতা ইলেকট্রনিক্স মেরামত, প্রোটোটাইপিং এবং ছোট আকারের উত্পাদনের জন্য আদর্শ, উন্নত ইলেকট্রনিক ডিভাইসগুলিতে বিভিন্ন BGA উপাদানগুলি পরিচালনা করার বহুমুখিতা এবং নির্ভরযোগ্যতা প্রদান করে।
বিজিএ বল এবং টিনের ডিসোল্ডারিং
স্পেসিফিকেশন:
| 1 | মোট শক্তি | 5200w |
| 2 | 3টি স্বাধীন হিটার | শীর্ষ গরম বাতাস 1200w, নিম্ন গরম বাতাস 1200w, নীচের ইনফ্রারেড প্রিহিটিং 2700w |
| 3 | ভোল্টেজ | AC220V±10% 50/60Hz |
| 4 | বৈদ্যুতিক যন্ত্রাংশ | 7'' টাচ স্ক্রিন + উচ্চ নির্ভুল বুদ্ধিমান টেম্প কন্ট্রোল মডিউল + স্টেপার মোটর ড্রাইভার + পিএলসি + এলসিডি ডিসপ্লে + উচ্চ রেজোলিউশন অপটিক্যাল সিসিডি সিস্টেম + লেজার অবস্থান |
| 5 | তাপমাত্রা নিয়ন্ত্রণ | কে-সেন্সর ক্লোজড-লুপ + পিআইডি স্বয়ংক্রিয় টেম্প ক্ষতিপূরণ + টেম্প মডিউল, ±2 ডিগ্রির মধ্যে টেম্প সঠিকতা। |
| 6 | পিসিবি অবস্থান | ভি-গ্রুভ + ইউনিভার্সাল ফিক্সচার + চলমান PCB শেল্ফ |
| 7 | প্রযোজ্য PCB আকার | সর্বোচ্চ 370x410mm সর্বনিম্ন 22x22mm |
| 8 | প্রযোজ্য BGA আকার | 2x2mm~80x80mm |
| 9 | মাত্রা | 600x700x850mm (L*W*H) |
| 10 | নেট ওজন | 70 কেজি |

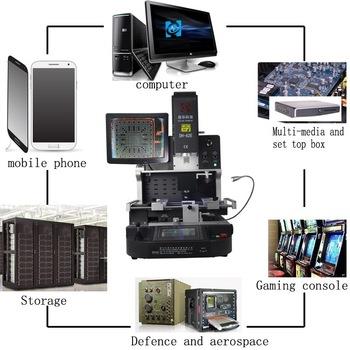

অ্যাপ্লিকেশন:
বৈশিষ্ট্য:

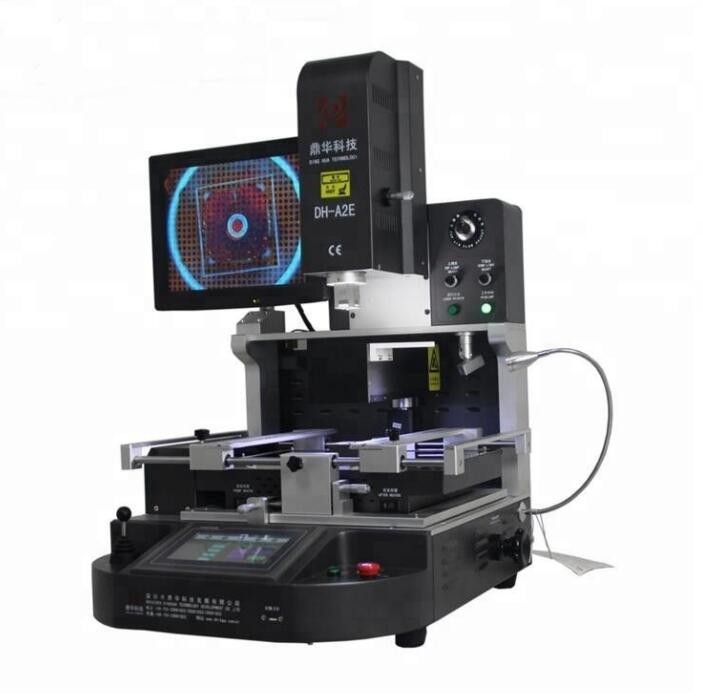

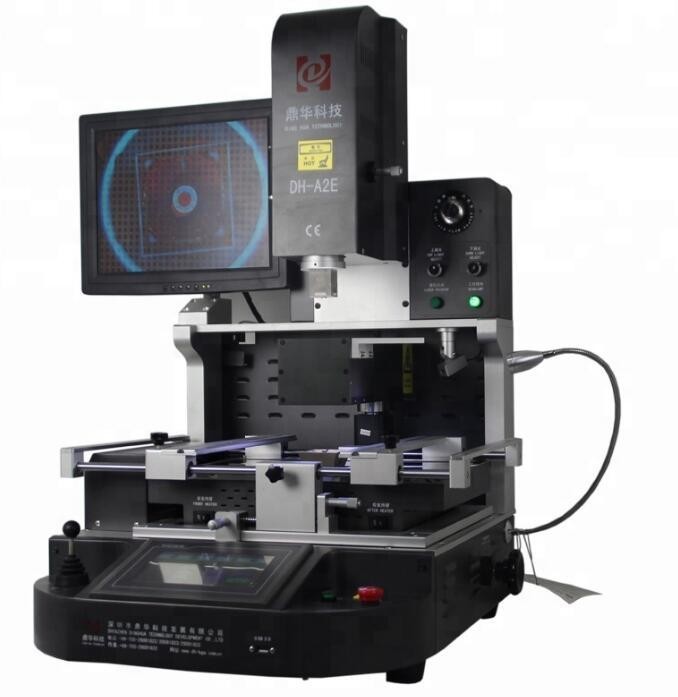

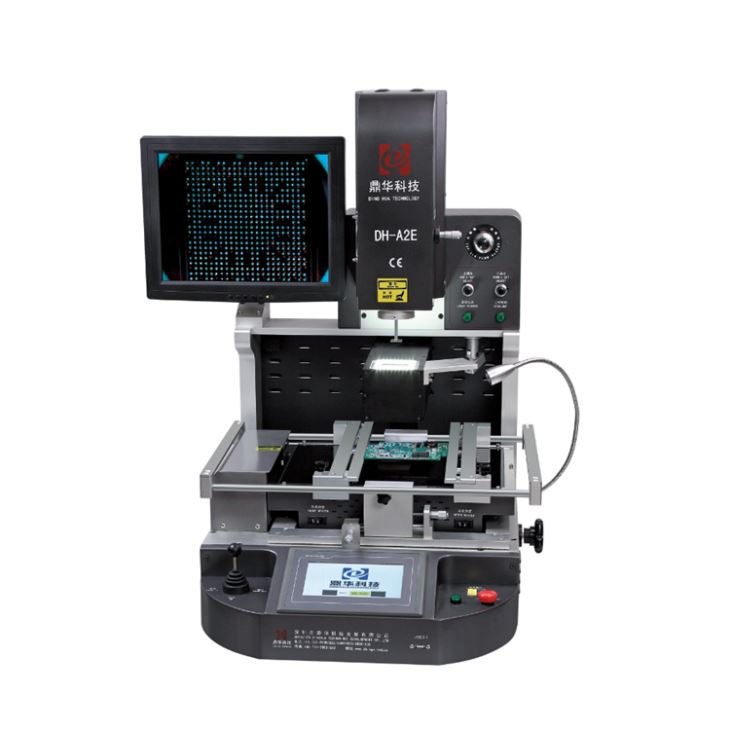

লেজার পজিশনিং BGA ওয়েল্ডিং টুল DH-A2E
দDH-A2Eআজ বাজারে উপলব্ধ সবচেয়ে উন্নত BGA পুনর্ব্যবহার সিস্টেম. এটি সহজেই BGA, QFN, µBGA/CSP, ফ্লিপ চিপ এবং অন্যান্য SMD ইনস্টল এবং অপসারণ করতে পারে। একটি 1200W হট এয়ার টপ হিটার এবং একটি 2700W IR বটম প্রিহিটার সহ, এটি আপনাকে হাজার হাজার অতিরিক্ত খরচ বাঁচায়৷ এটি একটি অনন্য ইনফ্রারেড হিটিং সিস্টেম ব্যবহার করে তাপ নিয়ন্ত্রণ এবং যথাযথভাবে প্রয়োগ করে, সংলগ্ন উপাদানগুলিকে রক্ষা করে। একটি উচ্চ-মানের, বিশেষভাবে উন্নত IR তাপ সেন্সর ব্যবহার করে, প্রক্রিয়াটি সম্পূর্ণরূপে বন্ধ-লুপ তাপমাত্রা নিয়ন্ত্রিত, যোগাযোগহীন পরিমাপ পদ্ধতি ব্যবহার করে।
প্যাকিং তালিকা:
উপকরণ: শক্ত কাঠের কেস+কাঠের বার+ফিল্ম সহ প্রুফ মুক্তা তুলা
1 পিসি ব্রাশ কলম
1 পিসি নির্দেশিকা ম্যানুয়াল
1 পিসি সিডি ভিডিও
3pcs শীর্ষ অগ্রভাগ
2 পিসি নীচের অগ্রভাগ
6pcs সর্বজনীন ফিক্সচার
6pcs আবদ্ধ screws
4pcs সমর্থন স্ক্রু
চুষার আকার: ব্যাস 2,4,8,10,11 মিমি
অভ্যন্তরীণ ষড়ভুজ স্প্যানার: M2/3/4
মাত্রা: 81*76*85CM
মোট ওজন: 115 কেজি
