ক্যামেরা সহ এসএমডি রিওয়ার্ক স্টেশন
1. অপটিক্যাল অ্যালাইনমেন্ট সিস্টেম
2. লেজার কেন্দ্রীকরণ সূচক
3. ইনফ্রারেড প্রিহিটিং
4. দুটি গরম-এয়ার হিটিং
বিবরণ

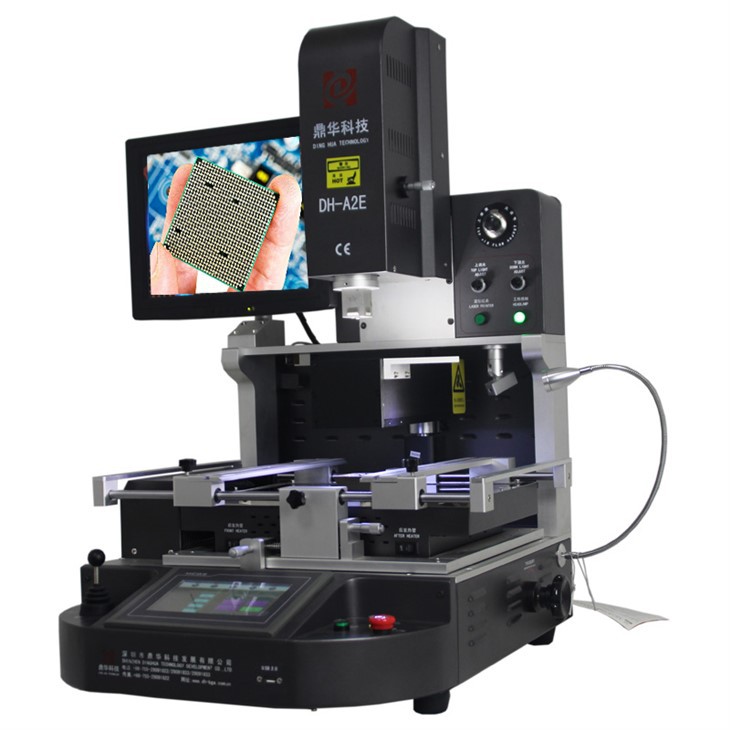

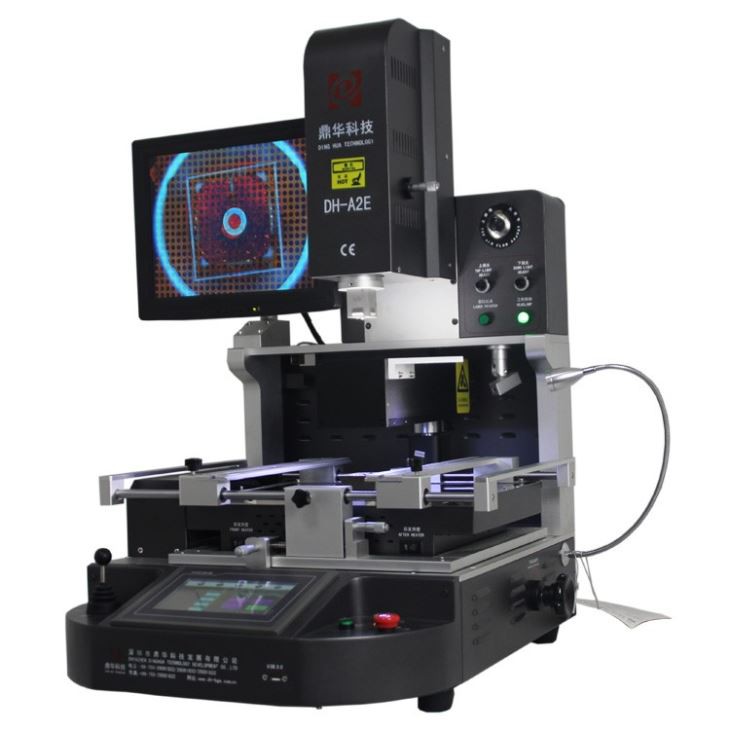

ক্যামেরা DH-A2E সহ SMD রিওয়ার্ক স্টেশন
ক্যামেরা সহ একটি এসএমডি রিওয়ার্ক স্টেশন (সারফেস মাউন্টেড ডিভাইস রিওয়ার্ক স্টেশন) একটি বিশেষ সরঞ্জাম
মুদ্রিত সার্কিট বোর্ড (PCBs) এর উপাদানগুলি সরাতে এবং প্রতিস্থাপন করতে ইলেকট্রনিক্স মেরামত এবং উত্পাদনে ব্যবহৃত হয়।
এটি এমন এক টুকরো সরঞ্জাম যা গরম বাতাস ব্যবহার করে প্রতিস্থাপন করার জন্য উপাদানগুলিকে উত্তপ্ত করে, পাশাপাশি একটি বিল্ট-ইনও থাকে।
ক্যামেরা আরও ভাল দৃশ্যমানতার জন্য অনুমতি দেয়।
ডিসোল্ডারিং চিপ-লেভেল
স্পেসিফিকেশন:
| 1 | সমস্ত ক্ষমতা | 5200w |
| 2 | 3টি স্বাধীন হিটার | শীর্ষ গরম বাতাস 1200w, নিম্ন গরম বায়ু 1200w, নীচের ইনফ্রারেড প্রিহিটিং 2700w |
| 3 | ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | AC220V±10% 50/60Hz |
| 4 | বৈদ্যুতিক যন্ত্রাংশ | 7'' টাচ স্ক্রিন + উচ্চ নির্ভুল বুদ্ধিমান টেম্প কন্ট্রোল মডিউল + স্টেপার মোটর ড্রাইভার + PLC + এলসিডি ডিসপ্লে + উচ্চ রেজোলিউশন অপটিক্যাল সিসিডি সিস্টেম + লেজার পজিশনিং |
| 5 | তাপমাত্রা নিয়ন্ত্রণ | কে-সেন্সর ক্লোজড-লুপ + পিআইডি স্বয়ংক্রিয় টেম্প ক্ষতিপূরণ + টেম্প মডিউল, ±2 ডিগ্রির মধ্যে টেম্প সঠিকতা। |
| 6 | পিসিবি অবস্থান | ভি-গ্রুভ + ইউনিভার্সাল ফিক্সচার + চলমান PCB শেল্ফ |
| 7 | প্রযোজ্য PCB আকার | সর্বোচ্চ 370x410mm সর্বনিম্ন 22x22mm |
| 8 | প্রযোজ্য BGA আকার | 1*1mm~80x80mm |
| 9 | মাত্রা | 600x700x850mm (L*W*H) |
| 10 | নেট ওজন | 70 কেজি |
অ্যাপ্লিকেশন:
বৈশিষ্ট্য:
ক্যামেরা DH-A2E সহ SMD রিওয়ার্ক স্টেশন
ক্যামেরা সহ DH-A2E SMD রিওয়ার্ক স্টেশনে সম্পূর্ণরূপে জন্য দুটি হট এয়ার হিটার, একটি উপরে এবং একটি নীচে রয়েছে
নিয়ন্ত্রনযোগ্য ডিসোল্ডারিং এবং রিসোল্ডারিং যা এমনকি ক্ষুদ্রতমকেও স্থানান্তর না করেই কঠিন ফলাফল প্রদান করে
উপাদান
প্রিহিটিং করার জন্য, নীচের গরম এয়ার হিটারটি একটি 2700W "র্যাপিড আইআর" পানির নিচে ঘেরা থাকে। এই আইআর
প্রিহিটার ওয়ারপেজ রোধ করতে এবং চাপ কমাতে পিসি বা এলইডি সাবস্ট্রেটের তাপমাত্রা আস্তে আস্তে বাড়ায়
পুনঃওয়ার্ক সাইটের সংলগ্ন উপাদান এবং সোল্ডার জয়েন্টগুলিতে। ইনফ্রারেড হিটারগুলি সম্পূর্ণরূপে আবদ্ধ
একটি কাচ-ঢালযুক্ত বগি যা দ্রুত তাপ ছড়িয়ে দেয় এবং ধ্বংসাবশেষকে উপাদানগুলিতে পড়তে বাধা দেয়,
অপারেটরের নিরাপত্তা নিশ্চিত করা, রক্ষণাবেক্ষণ কম করা এবং সহজে পরিষ্কার করা।
প্যাকিং তালিকা:
উপকরণ: শক্ত কাঠের কেস+কাঠের বার+ফিল্ম সহ প্রুফ মুক্তা তুলা
ক্যামেরা সহ 1pc SMD রিওয়ার্ক স্টেশন
1 পিসি ব্রাশ কলম
1 পিসি নির্দেশিকা ম্যানুয়াল
1 পিসি সিডি ভিডিও
3pcs শীর্ষ অগ্রভাগ
2 পিসি নিচের অগ্রভাগ
4pcs সর্বজনীন ফিক্সচার
4pcs আবদ্ধ screws
5pcs সমর্থন স্ক্রু
চুষার আকার: ব্যাস 2,4,8,10,11 মিমি
অভ্যন্তরীণ ষড়ভুজ স্প্যানার: M2/3/4
মাত্রা: 81*76*85CM
মোট ওজন: 115 কেজি
