হট এয়ার বিজিএ রি-ওয়ার্ক স্টেশন মেরামত

                                                                                  ম্যাকবুক সিপিইউ রিপেয়ারিং টুল কিটস DH-A2E

একটি হট এয়ার বিজিএ রিওয়ার্ক স্টেশন হল এক টুকরো সরঞ্জাম যা প্রিন্টে বল গ্রিড অ্যারে (বিজিএ) উপাদানগুলি মেরামত করতে ব্যবহৃত হয়

সার্কিট বোর্ড (PCBs)। স্টেশনটি একটি গরম করার উপাদান নিয়ে গঠিত যা বর্তমান সোল্ডার গলানোর জন্য গরম বাতাস ব্যবহার করে

বিজিএ উপাদান, পিসিবি থেকে সরানো সহজ করে তোলে। গরম বাতাস বিজিএ রিওয়ার্ক স্টেশনও স্থাপন করতে ব্যবহার করা যেতে পারে

গরম করার উপাদান ব্যবহার করে সোল্ডার রিফ্লো করে PCB-তে একটি নতুন BGA কম্পোনেন্ট।

স্পেসিফিকেশন:

1	মোট শক্তি	5200w
2	3টি স্বাধীন হিটার	শীর্ষ গরম বাতাস 1200w, নিম্ন গরম বাতাস 1200w, নীচের ইনফ্রারেড প্রিহিটিং 2700w
3	ভোল্টেজ	AC220V±10% 50/60Hz
4	বৈদ্যুতিক যন্ত্রাংশ	7'' টাচ স্ক্রিন + উচ্চ নির্ভুল বুদ্ধিমান টেম্প কন্ট্রোল মডিউল + স্টেপার মোটর ড্রাইভার + পিএলসি + এলসিডি ডিসপ্লে + উচ্চ রেজোলিউশন অপটিক্যাল সিসিডি সিস্টেম + লেজার অবস্থান
5	তাপমাত্রা নিয়ন্ত্রণ	কে-সেন্সর ক্লোজড-লুপ + পিআইডি স্বয়ংক্রিয় টেম্প ক্ষতিপূরণ + টেম্প মডিউল, ±2 ডিগ্রির মধ্যে টেম্প সঠিকতা।
6	পিসিবি অবস্থান	ভি-গ্রুভ + ইউনিভার্সাল ফিক্সচার + চলমান PCB শেল্ফ
7	প্রযোজ্য PCB আকার	সর্বোচ্চ 370x410mm সর্বনিম্ন 22x22mm
8	প্রযোজ্য BGA আকার	2x2mm~80x80mm
9	মাত্রা	600x700x850mm (L*W*H)
10	নেট ওজন	70 কেজি



অ্যাপ্লিকেশন:

একটি গরম বায়ু বিজিএ রিওয়ার্ক স্টেশন ব্যবহার করে একটি বিজিএ উপাদান মেরামত করার প্রক্রিয়াটি বেশ কয়েকটি ধাপ জড়িত। প্রথম,

বিজিএ কম্পোনেন্টে বিদ্যমান সোল্ডার গরম বাতাস ব্যবহার করে গলে যায়, যার ফলে কম্পোনেন্টটিকে সেখান থেকে সরানো যায়

পিসিবি। বিজিএ কম্পোনেন্টের চারপাশের এলাকাটি তারপরে অবশিষ্ট সোল্ডার বা ধ্বংসাবশেষ অপসারণের জন্য পরিষ্কার করা হয়।

একবার এলাকাটি পরিষ্কার হয়ে গেলে, একটি নতুন বিজিএ উপাদান পিসিবিতে স্থাপন করা হয়, এবং সোল্ডারটি গরম বাতাস ব্যবহার করে পুনরায় প্রবাহিত হয়।

বিজিএ রিওয়ার্ক স্টেশন। গরম করার উপাদানের তাপমাত্রা এবং বায়ুপ্রবাহ সাবধানে সামঞ্জস্য করা হয় তা নিশ্চিত করার জন্য

সোল্ডার সমানভাবে গলিত হয় এবং বিজিএ উপাদানটি দৃঢ়ভাবে PCB এর সাথে সংযুক্ত থাকে।

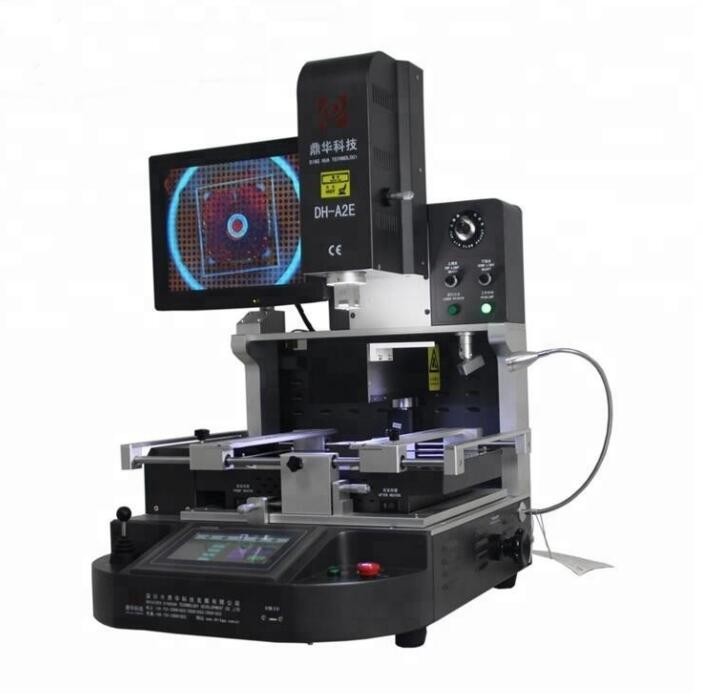

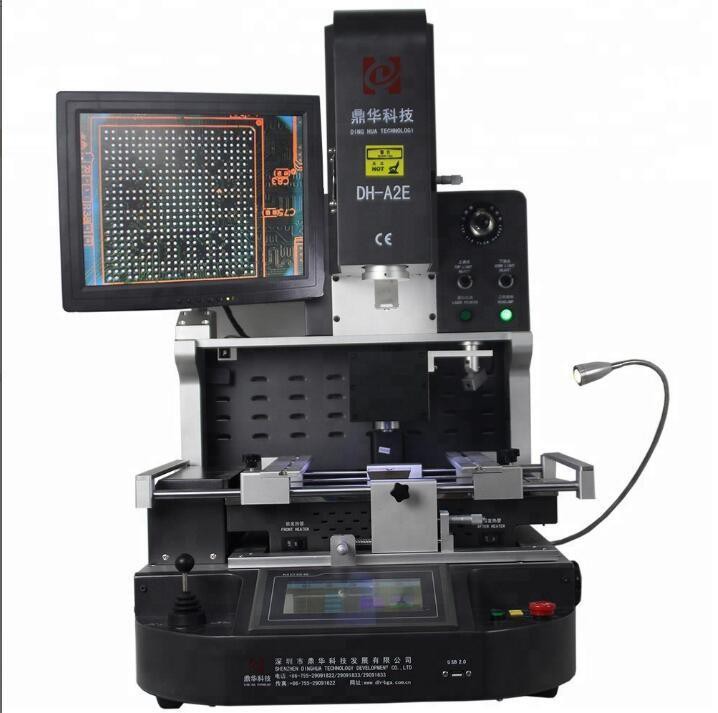

সম্পূর্ণ স্বয়ংক্রিয় সোল্ডারিং রোবট সিস্টেম DH-A2E

DH-A2E ব্যবহারকারী-বান্ধব টাচস্ক্রিনের মাধ্যমে নিয়ন্ত্রিত হয়। এর ergonomically ডিজাইন করা যন্ত্র প্যানেল অন্তর্ভুক্ত

ক্যামেরা জুম উভয়ের জন্য জয়স্টিক নিয়ন্ত্রণ এবং, যখন সিস্টেমটি ম্যানুয়াল মোডে থাকে, উপরের হিটারের উল্লম্ব নিয়ন্ত্রণ

এবং বসানো মাথা।

ডায়াল সমন্বয় নিয়ন্ত্রণ উপাদান এবং PCB আলো পাশাপাশি উপরের হিটার থেকে বায়ু প্রবাহ, এর সুনির্দিষ্ট নিয়ন্ত্রণ

যা রিফ্লো চলাকালীন ছোট চিপগুলির স্থানান্তর রোধ করতে পারে।

রিওয়ার্ক স্টেশনের প্যানেলে একটি অন্তর্নির্মিত কে-টাইপ থার্মোকল ইনপুট এবং সোল্ডার রপ্তানির জন্য একটি USB পোর্ট রয়েছে

একটি ফ্ল্যাশ ড্রাইভে তাপমাত্রা প্রোফাইল।

সামগ্রিকভাবে, হট এয়ার বিজিএ রিওয়ার্ক স্টেশন জটিল ইলেকট্রনিক ডিভাইস মেরামতের জন্য একটি মূল্যবান হাতিয়ার এবং এটি প্রসারিত করতে সাহায্য করতে পারে

পুরো ডিভাইসটি বাতিল করার পরিবর্তে ত্রুটিপূর্ণ উপাদানগুলিকে প্রতিস্থাপন করার অনুমতি দিয়ে ব্যয়বহুল সরঞ্জামের জীবনকাল।

প্যাকিং তালিকা:

উপকরণ: শক্ত কাঠের কেস+কাঠের বার+ফিল্ম সহ প্রুফ মুক্তা তুলা

1 পিসি ম্যাকবুক সিপিইউ মেরামত টুল কিট

1 পিসি ব্রাশ কলম

1 পিসি নির্দেশিকা ম্যানুয়াল

1 পিসি সিডি ভিডিও

3pcs শীর্ষ অগ্রভাগ

2 পিসি নীচের অগ্রভাগ

6pcs সর্বজনীন ফিক্সচার

6pcs আবদ্ধ screws

4pcs সমর্থন স্ক্রু

চুষার আকার: ব্যাস 2,4,8,10,11 মিমি

অভ্যন্তরীণ ষড়ভুজ স্প্যানার: M2/3/4

মাত্রা: 81*76*85CM

মোট ওজন: 115 কেজি
