3 হিটিং জোন টাচ স্ক্রীন বিজিএ সোল্ডারিং স্টেশন

3টি হিটিং জোন টাচ স্ক্রিন বিজিএ সোল্ডারিং স্টেশন

এটি একটি হাই-এন্ড ম্যানুয়াল মেশিন, এতে রয়েছে একটি বিজিএ রিওয়ার্ক স্টেশন, সোল্ডার আয়রনের একটি সেট, একটি ক্যামেরা এবং মনিটর স্ক্রিন,

এবং Xbox, macbook এবং PS3/4 ইত্যাদি দক্ষিণ আমেরিকা, মধ্য-পূর্ব এবং দক্ষিণ-পূর্ব এশিয়া ইত্যাদি মেরামতের জন্য খুবই জনপ্রিয়।

3টি হিটিং জোনের টাচ স্ক্রীন BGA সোল্ডারিং স্টেশনের পণ্যের প্যারামিটার

পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন3টি হিটিং জোনের টাচ স্ক্রিন বিজিএ সোল্ডারিং স্টেশন

· লেজার পজিশনিং, বিজিএ এবং পিসিবি দ্রুত এবং সুনির্দিষ্ট অবস্থান।

· বাহ্যিক ডিজিটাল সোল্ডারিং আয়রন, বিজিএ এবং মাদারবোর্ডকে সুবিধামত পরিষ্কার করতে সাহায্য করুন।

· ভ্যাকুয়াম টিউব দিয়ে, বিজিএ চিপটি সুবিধামত তুলে নিন।

· USB 2৷{1}} ইন্টারফেসের সাথে, কম্পিউটারের সাথে সংযুক্ত করা যেতে পারে, সফ্টওয়্যার দ্বারা নিয়ন্ত্রিত৷

· রিয়েল-টাইম সেটিংস এবং প্রকৃত তাপমাত্রা প্রোফাইল প্রদর্শন বিশ্লেষণ এবং সঠিক প্যারামিটার ব্যবহার করা যেতে পারে।

· বাহ্যিক তাপমাত্রা সেন্সর তাপমাত্রা পর্যবেক্ষণ এবং রিয়েল টাইম তাপমাত্রা প্রোফাইলের সঠিক বিশ্লেষণ সক্ষম করে।

· এইচডি টাচ স্ক্রিন এবং সুরক্ষা এবং পরিবর্তনের জন্য পাসওয়ার্ড শুরু করুন, পিএলসি নিয়ন্ত্রণ, পিআইডি প্যারামিটার স্ব-সেটিং সমন্বয়,

সুনির্দিষ্ট তাপমাত্রা মডিউল।

· তিনটি হিটিং জোন গ্রহণ করুন, উপরের হিটার এবং লো হিটার হল গরম বাতাস, নীচের হিটার হল ইনফ্রারেড প্রিহিট জোন।

· K টাইপ বন্ধ লুপ নিয়ন্ত্রণ, তাপমাত্রা নির্ভুলতা ±2 ডিগ্রী হবে

· উচ্চ ক্ষমতা ক্রস ফ্লো কুলিং ফ্যান, বিকৃতি থেকে PCB প্রতিরোধ.

· সাউন্ড হিন্ট সিস্টেম: অপারেটর প্রস্তুত করার জন্য গরম করার 5s-10 আগে ভয়েস রিমাইন্ডার আছে

· নিরাপত্তা পরিমাপ: অতিরিক্ত গরম গার্ড এবং জরুরী স্টপ ফাংশন

আবেদন:
1. মোবাইল ফোন মাদারবোর্ড, সেট-টপ বক্স সার্কিট, একটি রাউটার সার্কিট বোর্ড, XBOX 360, এর জন্য উপযুক্ত এই রিওয়ার্ক স্টেশন

ডিজিটাল পণ্য এবং তাই
2. স্বাধীন গরম করার তিনটি তাপমাত্রা অঞ্চল, শীর্ষ তাপ 800W, IR প্রিহিটিং এলাকা 2700W, নীচের হিটার 1200W
3. সর্বোচ্চ তাপমাত্রা: 400 ডিগ্রী
4. তাপমাত্রা নিয়ন্ত্রণ, তাপমাত্রা বক্ররেখা, স্বয়ংক্রিয়ভাবে চিপ ওয়েল্ডিংয়ের জন্য মেশিনে ইনস্টল করা শিল্প কম্পিউটার,

preheating, কুলিং, উচ্চ নির্ভুলতা বুদ্ধিমান তাপমাত্রা নিয়ামক, তাপমাত্রা নিয়ন্ত্রণ খুব সুনির্দিষ্ট করতে
5. চলমান গরম করার মাথা, অপারেশন সুবিধাজনক
6. উচ্চ ক্ষমতা ক্রস ফ্লো ফ্যান কুলিং সার্কিট বোর্ড
7. BGA চিপ আপ বাছাই থেকে ভ্যাকুয়াম স্তন্যপান কলম নির্মিত
8. ইনফ্রারেড হিটিং প্লেট পৃথকভাবে গরম নিয়ন্ত্রিত হতে পারে
9. ইউনিভার্সাল PCB ধারক জিগ পরিকল্পিত, ঢালাই এলাকা কোন ফ্রেম প্রয়োজন
10. পিসিবি বোর্ড প্রিহিটিং করার জন্য নীচের প্রিহিটার ব্যবহার করে, নিশ্চিত করুন যে PCB প্লেট কোন বিকৃতি নেই, সর্বাধিক আকার সমর্থন করে

420*400mm PCB

11. সব ধরনের বিজিএ মেরামতের জন্য উপযুক্ত (CCGA,BGA,QFN, CSP,LGA,Micro SMD,MLF...)
সীসা এবং সীসা-মুক্ত

3টি হিটিং জোনের টাচ স্ক্রীন বিজিএ সোল্ডারিং স্টেশনের পণ্যের বিবরণ

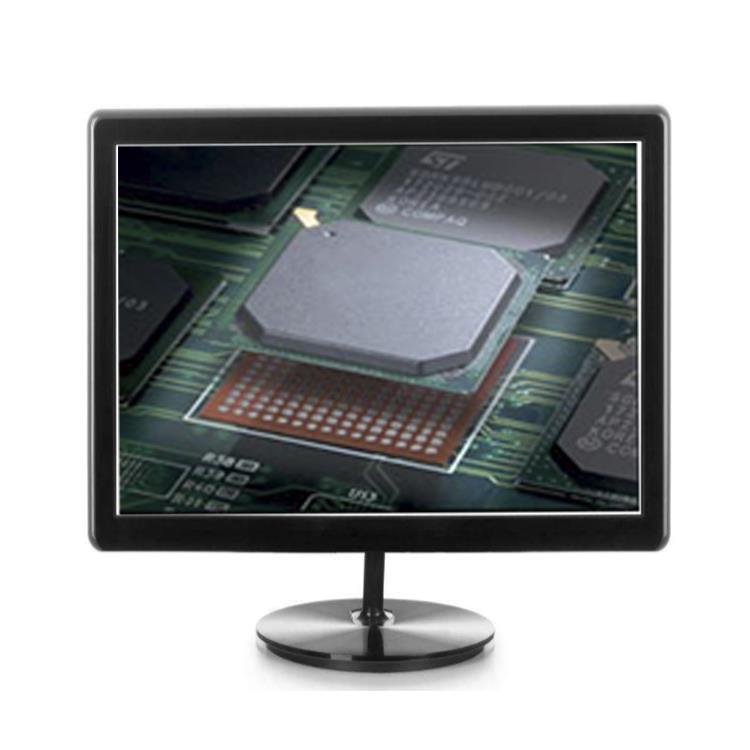

মনিটর স্ক্রিন (ডিসপ্লে স্ক্রিন), 1080P, 15 ইঞ্চি, আমরা সোল্ডারিং করার সময় গলে যাওয়ার প্রক্রিয়াটি পর্যবেক্ষণ করতে পারি।

ক্যামেরা, 2 মিলিয়ন পিক্সেল, BGA সোল্ডার বল সোল্ডারিং পর্যবেক্ষণের জন্য একটি মনিটর স্ক্রীনের সাথে ব্যবহৃত হয়।

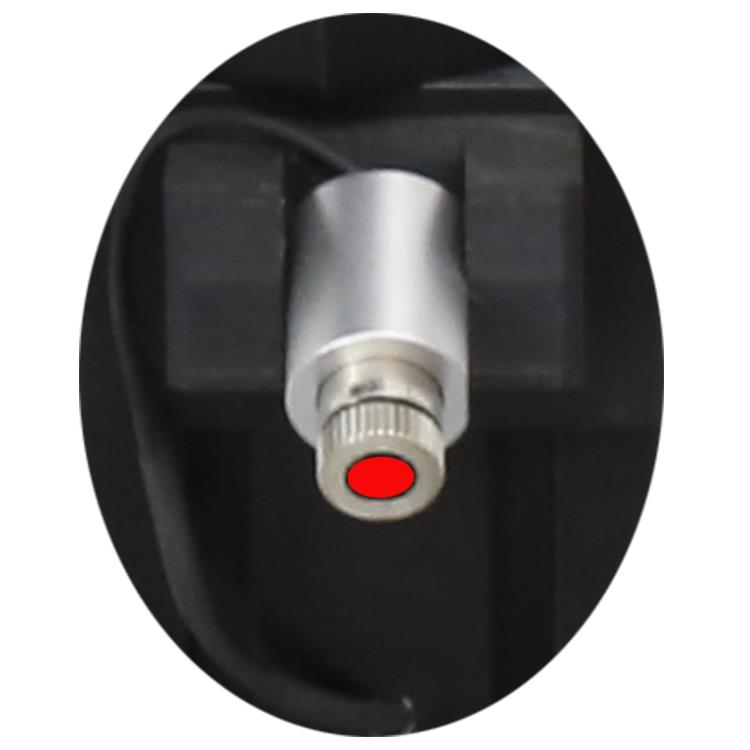

লেজার পজিশনিং, পিসিবি এবং চিপ দ্রুত সঠিক জায়গায় রাখার জন্য।

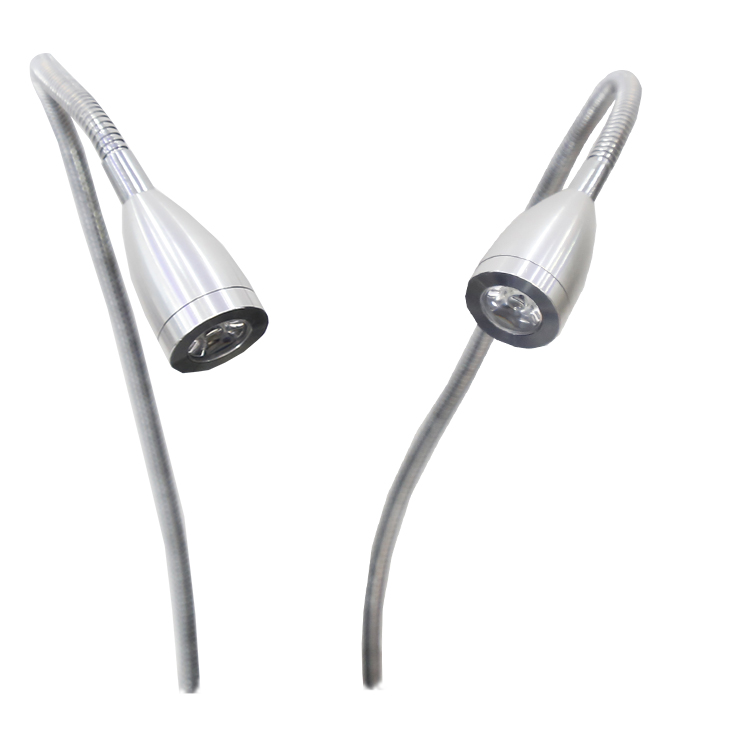

ডাবল শ্যাডোলেস লাইট, 5W, ইঞ্জিনিয়ার যেখানেই দাঁড়িয়ে থাকুক না কেন, PCB-তে কোন ছায়া নেই, যা সহায়ক হবে

সোল্ডারিং প্রক্রিয়া পর্যবেক্ষণের জন্য।

ক্রস-ফ্লো কুলিং ফ্যান, পাওয়ার সাপ্লাই: 24V, গতি: সর্বোচ্চ 2500±10% RPM, যখন মেশিন থামানো বা জরুরী বোতাম টিপে,

এটি স্বয়ংক্রিয়ভাবে কাজ করতে শুরু করবে।

ডেলিভারি, শিপিং পরিষেবা 3টি হিটিং জোনের টাচ স্ক্রিন বিজিএ সোল্ডারিং স্টেশন

1. 5 সেটের কম জন্য 1 ~ 3 দিন, 3 ~ 5 দিনের জন্য 5 ~ 10 সেট, 10 টিরও বেশি সেট, আসল পরিমাণের উপর নির্ভর করে।

2. বিনামূল্যে প্রশিক্ষণ, ইনস্টল এবং অপারেশন অফার

3. পরিবেশকদের জন্য, আরও ওয়ারেন্টি সময়কাল।

আমাদের কারখানা সম্পর্কে

আমাদের কারখানা বাইরে

আমাদের অফিস

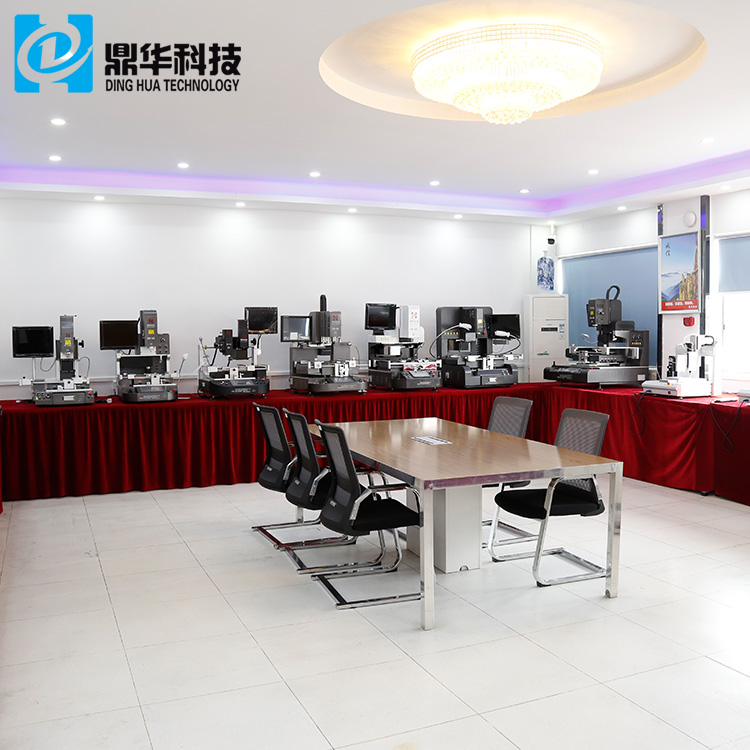

আমাদের প্রদর্শনী রুম

বিজিএ রিওয়ার্ক স্টেশন তৈরির জন্য কর্মশালা

3টি হিটিং জোনের টাচ স্ক্রিন বিজিএ সোল্ডারিং স্টেশনের প্রায়শই জিজ্ঞাসিত প্রশ্ন

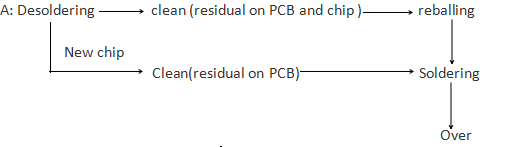

1. প্রশ্ন: একটি চিপ মেরামতের জন্য আমাকে কতগুলি পদক্ষেপ করতে হবে?

2. প্রশ্ন: আমি কি কোন অভিজ্ঞতা ছাড়াই এটি পরিচালনা করতে পারি?

উত্তর: অবশ্যই, মেশিন সহ একটি শিক্ষার সিডি রয়েছে যা আপনাকে পাঠানো হয়েছে, আমাদেরও

পেশাদার বিক্রয়-পরে পরিষেবা দল আপনাকে সর্বোত্তম সহায়তা প্রদান করতে পারে।

3. প্রশ্ন: আপনার পণ্যের জন্য সুবিধা কি?

উত্তর: আমাদের নিজস্ব সিএনসি ওয়ার্কশপ রয়েছে যা এই বিজিএ রিওয়ার্ক স্টেশনের জন্য সমস্ত খুচরা যন্ত্রাংশ তৈরি করতে পারে, এর গুণমান

পণ্যগুলি শুরুতে আমাদের পরিদর্শক দ্বারা পরীক্ষা করা যেতে পারে, তাই আমরা প্রতিযোগিতামূলক মূল্যের সাথে আসল কারখানা।

4. প্রশ্ন: পাঠানোর সময় মেশিন কি ভেঙে যাবে?

উত্তর: না, আমরা ডেলিভারির আগে কমপক্ষে 24 ঘন্টা কম্পন পরীক্ষা করব, তারপর সবকিছু নিশ্চিত করার জন্য মেশিনটি আবার পরীক্ষা করুন

ঠিক আছে

দ্যসম্পর্কিত মেরামত টিপস

উত্তোলিত কন্ডাক্টর মেরামত, ইপোক্সি সীল পদ্ধতি

পদ্ধতি

1. এলাকা পরিষ্কার করুন।

2. বেস বোর্ড পৃষ্ঠের সাথে যোগাযোগ করা থেকে উত্তোলিত সার্কিটকে বাধা দেয় এমন কোনো বাধা অপসারণ করুন।

সতর্ক করা

সমস্ত প্রতিবন্ধকতা পরিষ্কার এবং অপসারণ করার সময় সতর্কতা অবলম্বন করুন, উত্তোলিত কন্ডাকটরকে প্রসারিত বা ক্ষতিগ্রস্থ করবেন না।

3. epoxy মিশ্রিত করুন.

4. উত্তোলিত সার্কিটের পুরো দৈর্ঘ্যের নীচে অল্প পরিমাণে ইপক্সি প্রয়োগ করুন। প্রিসিশন নাইফের ডগা হতে পারে

ইপোক্সি প্রয়োগ করতে ব্যবহৃত হয়। (চিত্র 1 দেখুন)।

5. উত্তোলিত সার্কিটটি ইপোক্সিতে এবং বেস বোর্ড উপাদানের সাথে যোগাযোগের মধ্যে চাপুন।

6. উত্তোলিত সার্কিটের পৃষ্ঠে এবং প্রয়োজন অনুসারে সমস্ত দিকে অতিরিক্ত ইপোক্সি প্রয়োগ করুন।

7. পদ্ধতি অনুযায়ী epoxy নিরাময় করুন 2.7 Epoxy মিক্সিং এবং হ্যান্ডলিং। কিছু উপাদান উচ্চ তাপমাত্রার জন্য সংবেদনশীল হতে পারে।

8. প্রয়োজন অনুযায়ী পূর্বের আবরণ মেলে পৃষ্ঠের আবরণ প্রয়োগ করুন।
