এইচডি টাচ স্ক্রিন বিজিএ সোল্ডারিং স্টেশন

এইচডি টাচস্ক্রিন বিজিএ সোল্ডারিং স্টেশন



ছোট মোবাইল ফোন রিওয়ার্ক মেশিন, স্বয়ংক্রিয়ভাবে উপরের মাথাটি উপরে/নীচে চলে যায় এবং হাত দিয়ে বাম দিকে বা ডানদিকে সরানো যেতে পারে,

সেল ফোন ছাড়া, ওয়েবক্যামেরা, ওয়াইফাই বক্স এবং কিছু ছোট যোগাযোগ সরঞ্জাম ইত্যাদি মেরামত করা।

এইচডি টাচ স্ক্রীন বিজিএ সোল্ডারিং স্টেশনের পণ্যের প্যারামিটার

মোট শক্তি	2300W
শীর্ষ গরম এয়ার হিটার	450W
নিচের ডায়োড হিটার	1800W
শক্তি	AC110/220V±10% 50/60Hz
লাইটিং	তাইওয়ান কাজ আলো নেতৃত্বে, কোন কোণ সমন্বয়.
অপারেশন মোড	হাই ডেফিনিশন টাচ স্ক্রিন, বুদ্ধিমান কথোপকথন ইন্টারফেস, ডিজিটাল সিস্টেম সেটিং
স্টোরেজ	5000 দল
শীর্ষ হিটার আন্দোলন	বোতাম সহ স্বয়ংক্রিয় উপরে/নিচে, ম্যানুয়াল ডান/বাম,
নিম্ন IR preheating এলাকা	ম্যানুয়াল পিছনে / সামনে আন্দোলন.
পজিশনিং	বুদ্ধিমান অবস্থান, PCB "5 পয়েন্ট সমর্থন" + V-groov PCB বন্ধনী + সার্বজনীন ফিক্সচার সহ X, Y দিক থেকে সামঞ্জস্য করা যেতে পারে।
তাপমাত্রা নিয়ন্ত্রণ	K সেন্সর, বন্ধ লুপ
টেম্প নির্ভুলতা	±2 ডিগ্রী
পিসিবি আকার	সর্বোচ্চ 170×220 মিমি সর্বনিম্ন 22×22 মিমি
বিজিএ চিপ	2x2 মিমি - 80x80 মিমি
ন্যূনতম চিপ ব্যবধান	0.15 মিমি
বাহ্যিক মেজাজ সেন্সর	1 পিসি
মাত্রা	এল 540 * ডাব্লু 310 * এইচ 500 মিমি
নেট ওজন	16 কেজি



এইচডি টাচ স্ক্রিন বিজিএ সোল্ডারিং স্টেশনের পণ্যের বিবরণ

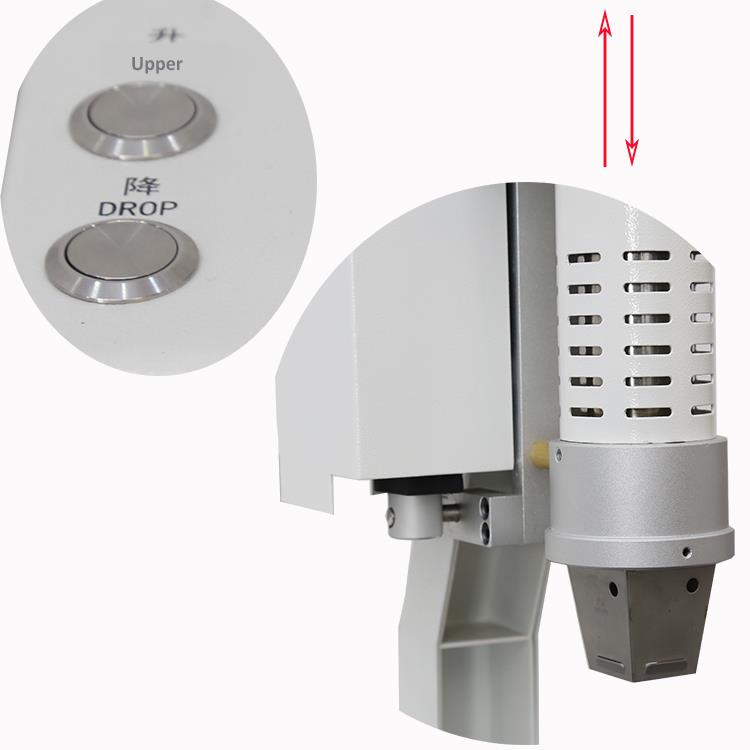

অটোমেটিক টপ হেড, মোবাইল ফোন চিপ সোল্ডারিং বা ডিসোল্ডার করার জন্য বোতাম টিপে উপরে বা নীচে সরানো, যেমন, আইফোন,

স্যামসাং এবং হুয়াওয়ে ইত্যাদি

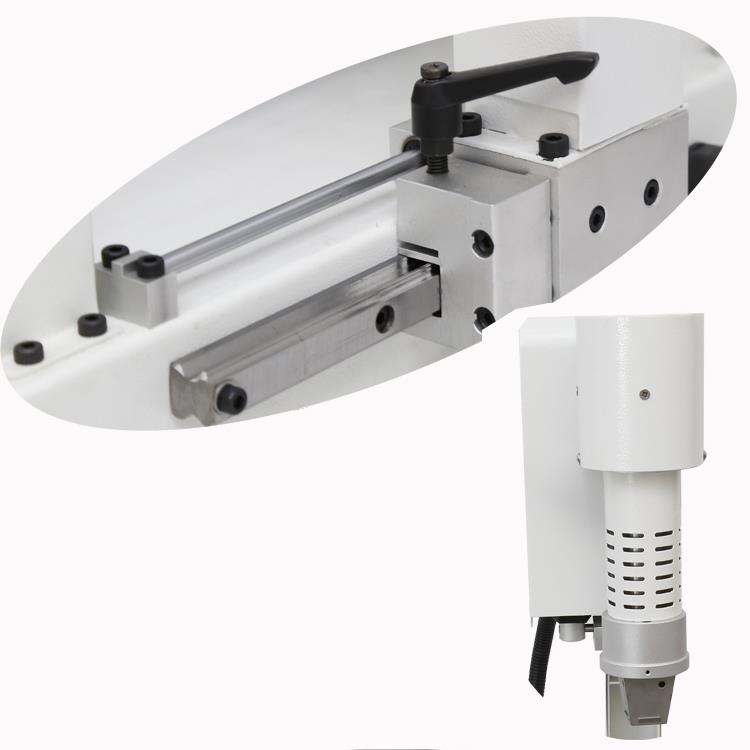

উপরের মাথার জন্য গাইড রেল সহজে বাম বা ডানে চলে যায়

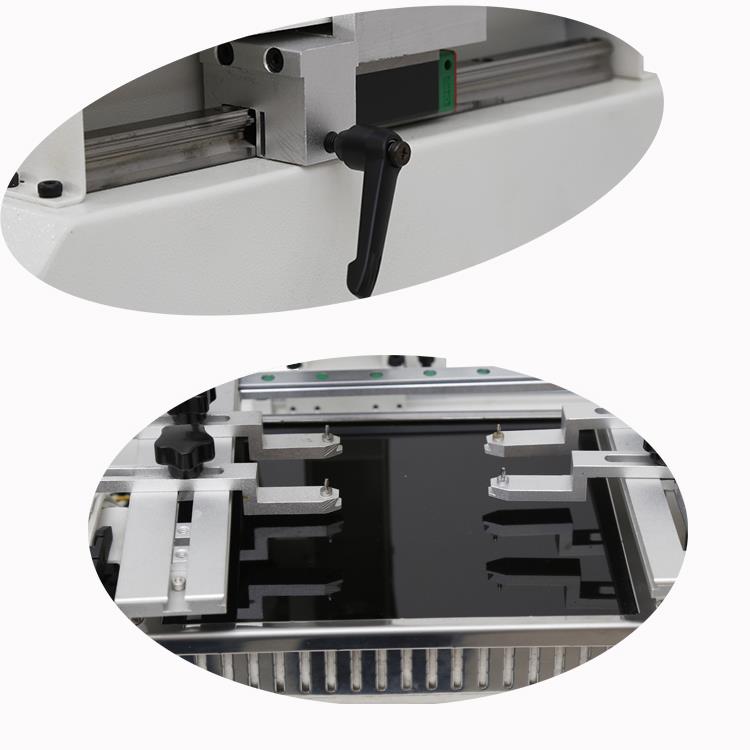

IR প্রিহিটিং এলাকার জন্য গাইড রেল পিছনের দিকে বা সামনের দিকে সরানো হয়েছে

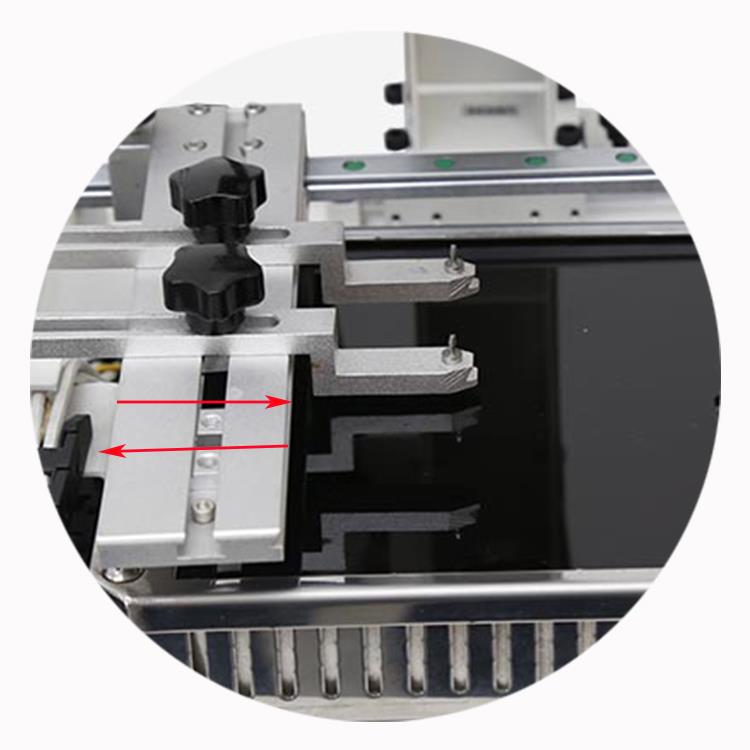

রশ্মি PCB চালু করুন, PCB ফিক্সড করার জন্য বাম বা ডানে সরানো যেতে পারে



কার্বন ফাইবার হিটিং টিউব জার্মান থেকে আমদানি করা, মোবাইল ফোন এবং অন্যান্য ছোট পিসিবি প্রিহিটিং, উচ্চ বিরোধী

তাপমাত্রা গ্লাস আচ্ছাদন, ভিতরে ড্রপ থেকে কোনো ছোট উপাদান বা ধুলো প্রতিরোধ.

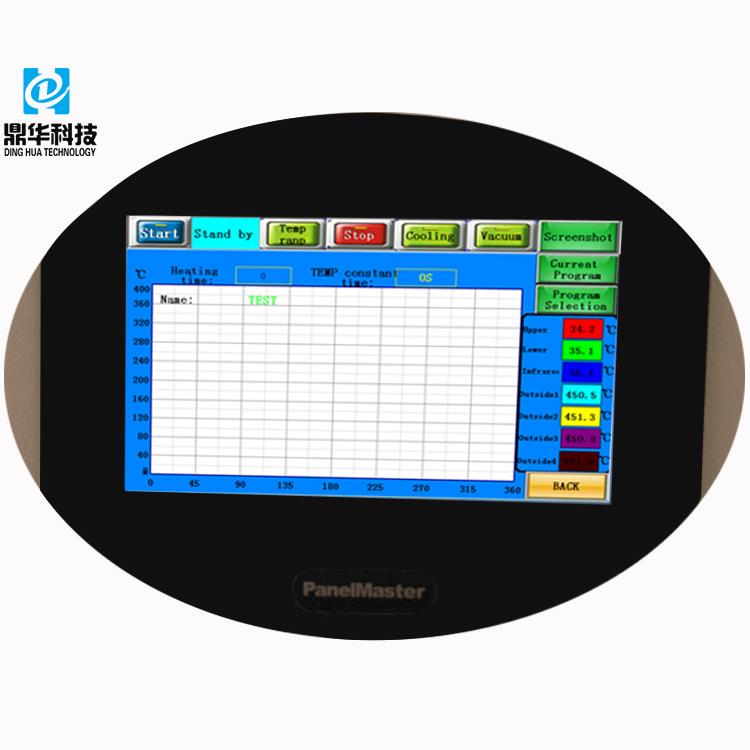

প্যানেলমাস্টার ব্র্যান্ড কম্পিউটার, সমস্ত প্যারামিটার সেট, মেশিন চালু করতে "স্টার্ট" ক্লিক করুন, তাপমাত্রা নিয়ন্ত্রণ আরও বেশি

সঠিক, তাপমাত্রা ধরার ফ্রিকোয়েন্সি দ্রুত।

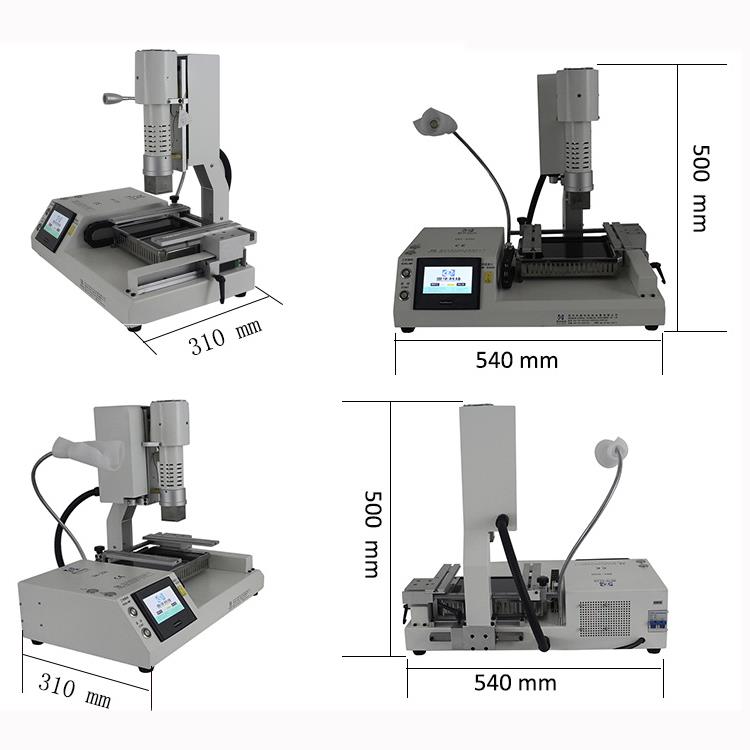

বিজিএ রিওয়ার্ক স্টেশন ডিএইচ-200 মাত্রা:

• LWH (মিমি): 540 * 310 * 500 মিমি
• কমপ্যাক্ট মেশিন, ছোট শক্ত কাগজ বাক্স, এবং কম শিপিং খরচ।

HD টাচ স্ক্রীন বিজিএ সোল্ডারিং স্টেশনের ডেলিভারি, শিপিং এবং পরিষেবা

• প্রসবের আগে কম্পন পরীক্ষা।
• মেশিনটি একটি শক্ত কাগজের বাক্সে প্যাক করা হয়: 63 * 44 * 58 সেমি।
• মোট ওজন: 33 কেজি।
• অন্তর্ভুক্ত: শিক্ষাদান সিডি এবং ম্যানুয়াল।
• আপনি যদি কোনো সমস্যার সম্মুখীন হন যা আপনি সমাধান করতে না পারেন, আমরা স্কাইপ ভিডিও কল, WhatsApp ভিডিও কল এবং অন্যান্য সহায়তা বিকল্পগুলি অফার করি৷



FAQ

প্রশ্ন: এই রিওয়ার্ক স্টেশন কি সব মোবাইল ফোন মেরামত করতে পারে?
A:হ্যাঁ, এটি আইফোন, স্যামসাং, হুয়াওয়ে, ভিভো ইত্যাদি ফোন মেরামত করতে পারে।

প্রশ্নঃ এটা কি শুধুমাত্র ডিসোল্ডারিং করে?
A:না, এটি সোল্ডার এবং ডিসোল্ডার উভয়ই করতে পারে।

প্রশ্ন: এটি একটি পাতলা পাতলা কাঠের বাক্সে প্যাক করা হবে?
A:না, এটি ভিতরে ফেনা সহ একটি শক্ত কাগজের কেসে প্যাক করা হবে। এটি লাইটওয়েট এবং কম শিপিং খরচ সাহায্য করে.

প্রশ্ন: আমি কিভাবে সঠিক অগ্রভাগ নির্বাচন করব?
A:চিপের (যেমন, IC, BGA) থেকে সামান্য বড় অগ্রভাগ বেছে নেওয়া ভালো।



বিজিএ সোল্ডারিং স্টেশন সম্পর্কে জানুন

এলাকা-অ্যারে প্যাকেজগুলির মেরামতের প্রয়োজনীয়তা রিফ্লো সোল্ডারিংয়ের বর্তমান সীমাবদ্ধতা দ্বারা প্রভাবিত হয়। যদিও বেশিরভাগ বিদ্যমান গরম বাতাসের সরঞ্জাম দিয়ে ডিসোল্ডারিং করা যেতে পারে, ডিসোল্ডারিং প্রক্রিয়া নিয়ন্ত্রণ করা সবচেয়ে কঠিন কাজগুলির মধ্যে একটি। পুনঃকর্মে, উৎপাদনের মতো, গুণমানই চূড়ান্ত লক্ষ্য। উত্পাদনের সময় একটি রিফ্লো ওভেনের বদ্ধ পরিবেশে উচ্চ-মানের বিজিএ রিফ্লো সোল্ডারিং অর্জন করা যেতে পারে।

যাইহোক, সম্পূর্ণরূপে আবদ্ধ পরিবেশে পুনরায় কাজ করা যাবে না, কারণ অগ্রভাগের মাধ্যমে গরম বাতাস প্রবাহিত হলে বিজিএ রিফ্লো-এর জন্য প্রয়োজনীয় গরম করার শর্তগুলি অর্জন করা চ্যালেঞ্জিং। পুনঃপ্রবাহের সময় উপাদানগুলিকে স্থানান্তরিত বা উড়িয়ে না দিয়ে প্যাকেজ এবং PCB প্যাড জুড়ে অভিন্ন তাপ বিতরণ অর্জনের উপর পুনরায় কাজের সাফল্য নির্ভর করে।

মেরামত প্রক্রিয়া চলাকালীন সংবহনশীল তাপ স্থানান্তর একটি অগ্রভাগ মাধ্যমে গরম বাতাস ফুঁ জড়িত। ল্যামিনার প্রবাহ, উচ্চ এবং নিম্ন-চাপ অঞ্চল এবং প্রচলন বেগ সহ বায়ুপ্রবাহের গতিশীলতা জটিল। যখন এই শারীরিক প্রভাবগুলি তাপ শোষণ এবং বিতরণের সাথে মিলিত হয়, এবং স্থানীয় গরম করার জন্য গরম বাতাসের অগ্রভাগের গঠন, সঠিক BGA মেরামত কঠিন হয়ে পড়ে। চাপের কোনো ওঠানামা বা কম্প্রেসড এয়ার সোর্স বা গরম বাতাসের সিস্টেমে পাম্পের সমস্যা উল্লেখযোগ্যভাবে রিওয়ার্ক মেশিনের কর্মক্ষমতা কমিয়ে দিতে পারে।

কিছু গরম বাতাসের অগ্রভাগ যা আরও অভিন্ন বায়ু সঞ্চালন এবং তাপ বিতরণ প্রদানের জন্য PCB-এর সাথে যোগাযোগ করে, যদি সন্নিহিত উপাদানগুলি খুব কাছাকাছি থাকে তবে চ্যালেঞ্জের সম্মুখীন হতে পারে। এই অগ্রভাগগুলি সরাসরি PCB-কে স্পর্শ করতে পারে না, উদ্দেশ্যযুক্ত বায়ু সঞ্চালন প্যাটার্নকে ব্যাহত করে এবং BGA এর অসম গরম হতে পারে। অতিরিক্তভাবে, অগ্রভাগ থেকে গরম বাতাস কখনও কখনও কাছাকাছি উপাদানগুলিকে উড়িয়ে দিতে পারে বা পার্শ্ববর্তী প্লাস্টিকের অংশগুলিকে ক্ষতিগ্রস্ত করতে পারে।

অনেক রিওয়ার্ক সিস্টেম একাধিক তাপমাত্রা সেটিংস সংরক্ষণ করে, তবে তাপমাত্রা বক্ররেখার উদ্দেশ্যটি স্পষ্টভাবে বোঝা না গেলে এটি বিভ্রান্তিকর হতে পারে। উত্পাদন সরঞ্জামগুলিতে, প্রক্রিয়া নিয়ন্ত্রণের জন্য একটি সঠিক তাপমাত্রা বক্ররেখা অত্যন্ত গুরুত্বপূর্ণ কারণ এটি নিশ্চিত করে যে সমস্ত সোল্ডার জয়েন্টগুলি সমানভাবে উত্তপ্ত হয় এবং প্রয়োজনীয় সর্বোচ্চ তাপমাত্রায় পৌঁছায়। উৎপাদন পরামিতি সেট করার জন্য সূচনা পয়েন্ট হল বোর্ডের প্রকৃত তাপমাত্রা। উপাদানের তাপমাত্রা বিশ্লেষণ করে, প্রক্রিয়া প্রকৌশলীরা পছন্দসই তাপমাত্রা প্রোফাইল অর্জন করতে গরম করার পরামিতিগুলি সামঞ্জস্য করতে পারে।

কনভেকশন রিওয়ার্ক ইকুইপমেন্ট যা বিভিন্ন গরম করার উপাদান বা বায়ু তাপমাত্রা সেটিংস সংরক্ষণ করে শুধুমাত্র বোর্ডের তাপমাত্রার অবস্থার আনুমানিক হিসাব করতে পারে। একটি আরও সুনির্দিষ্ট পদ্ধতি হল রিফ্লো চলাকালীন পিসিবিতে কে-টাইপ থার্মোকল সংযুক্ত করে বোর্ড বা উপাদানের প্রকৃত তাপমাত্রার প্রোফাইল পর্যবেক্ষণ এবং রেকর্ড করা। রিফ্লো চলাকালীন, সোল্ডার জয়েন্টগুলির প্রকৃত পরিদর্শন প্রক্রিয়া নিয়ন্ত্রণের মৌলিক রূপ।
