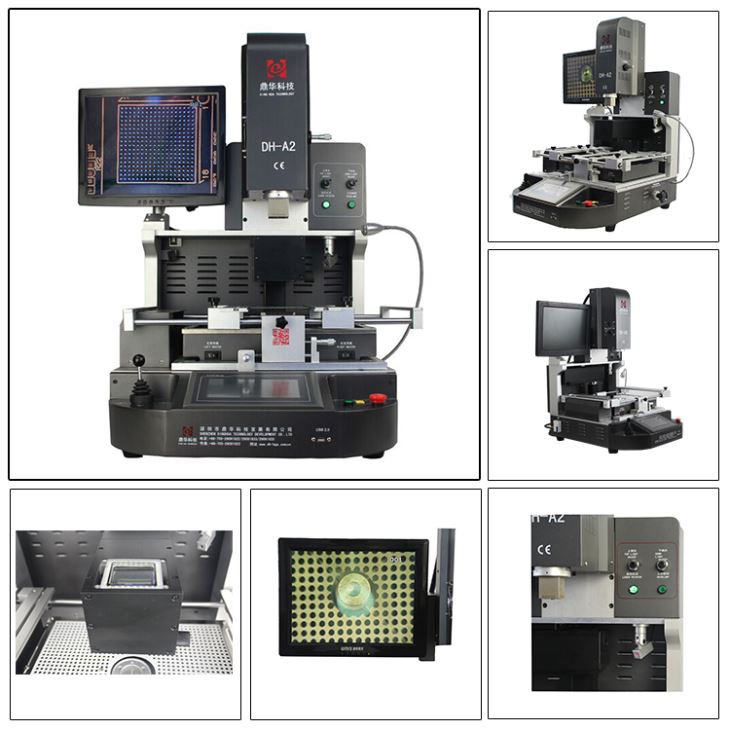

3 হিটিং জোন টাচ স্ক্রীন বিজিএ রিওয়ার্ক মেশিন
1. স্পর্শ পর্দা এবং অপটিক্যাল প্রান্তিককরণ সিস্টেম.
2. চিপ মেরামতের উচ্চ সাফল্যের হার।
3. IC চিপ এবং PCB ক্ষতি করে না।
4. কাজ করা খুব সহজ. 10 মিনিটের মধ্যে ব্যবহার করতে শিখতে পারেন।
5. 100 হাজার তাপমাত্রা প্রোফাইল সংরক্ষণ করতে পারেন. যদি PCB এবং চিপ একই হয় তবে আপনাকে অন্য তাপমাত্রা প্রোফাইল সেট করতে হবে না। সময় সাশ্রয়ী !
বিবরণ
1. আবেদন
বিভিন্ন ইলেকট্রনিক পণ্য PCB জন্য উপযুক্ত.
একটি কম্পিউটারের মাদারবোর্ড, স্মার্টফোন (আইফোন, হুয়াওয়ে, স্যামসাং), ল্যাপটপ, ম্যাকবুক লজিক বোর্ড, ডিজিটাল ক্যামেরা, এয়ার কন্ডিশনার, টিভি এবং চিকিৎসা শিল্প, যোগাযোগ শিল্প, অটোমোবাইল শিল্প ইত্যাদির অন্যান্য ইলেকট্রনিক সরঞ্জাম।
বিভিন্ন ধরণের চিপগুলির জন্য উপযুক্ত: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED চিপ।
2. পণ্য বৈশিষ্ট্য
• অটো ডিসোল্ডারিং, মাউন্টিং এবং সোল্ডারিং।
• সুনির্দিষ্ট অপটিক্যাল প্রান্তিককরণ সিস্টেম
প্যানাসনিক সিসিডি ক্যামেরা লেন্স কার্যকরভাবে প্রান্তিককরণের নির্ভুলতা এবং মেরামতের সাফল্যের হার বাড়ায়। মনিটরের স্ক্রিনে ছবি পাঠানো হয়েছে।
• শীর্ষ গরম বায়ুপ্রবাহ সামঞ্জস্যযোগ্য, যেকোনো চিপের চাহিদা মেটাতে
• অন্তর্নির্মিত ইনফ্রারেড লেজার পজিশনিং, PCB জন্য দ্রুত পজিশনিং সাহায্য.
• টপ হিটিং হেড এবং মাউন্টিং হেড 2 ইন 1 ডিজাইন।
• পিসিবিকে চূর্ণ হওয়া থেকে রক্ষা করার জন্য বিল্ট-ইন প্রেসার টেস্টিং ডিভাইসের সাথে মাথা মাউন্ট করা।
3. স্পেসিফিকেশন
| শক্তি | 5300w |
| শীর্ষ হিটার | গরম বাতাস 1200w |
| নিচের হিটার | গরম বাতাস 1200W। ইনফ্রারেড 2700w |
| পাওয়ার সাপ্লাই | AC220V±10% 50/60Hz |
| মাত্রা | L530*W670*H790 মিমি |
| পজিশনিং | V-খাঁজ PCB সমর্থন, এবং বহিরাগত সার্বজনীন ফিক্সচার সঙ্গে |
| তাপমাত্রা নিয়ন্ত্রণ | টাইপ থার্মোকল, ক্লোজড লুপ কন্ট্রোল, স্বাধীন হিটিং |
| তাপমাত্রা নির্ভুলতা | ±2 ডিগ্রী |
| পিসিবি আকার | সর্বোচ্চ 450*490 মিমি, সর্বনিম্ন 22 *22 মিমি |
| ওয়ার্কবেঞ্চ ফাইন-টিউনিং | ±15মিমি সামনে/পেছনে, ±15মিমি ডান/বাম |
| বিজিএ চিপ | 80*80-1*1 মিমি |
| ন্যূনতম চিপ ব্যবধান | 0.15 মিমি |
| টেম্প সেন্সর | 1 (ঐচ্ছিক) |
| নেট ওজন | 70 কেজি |

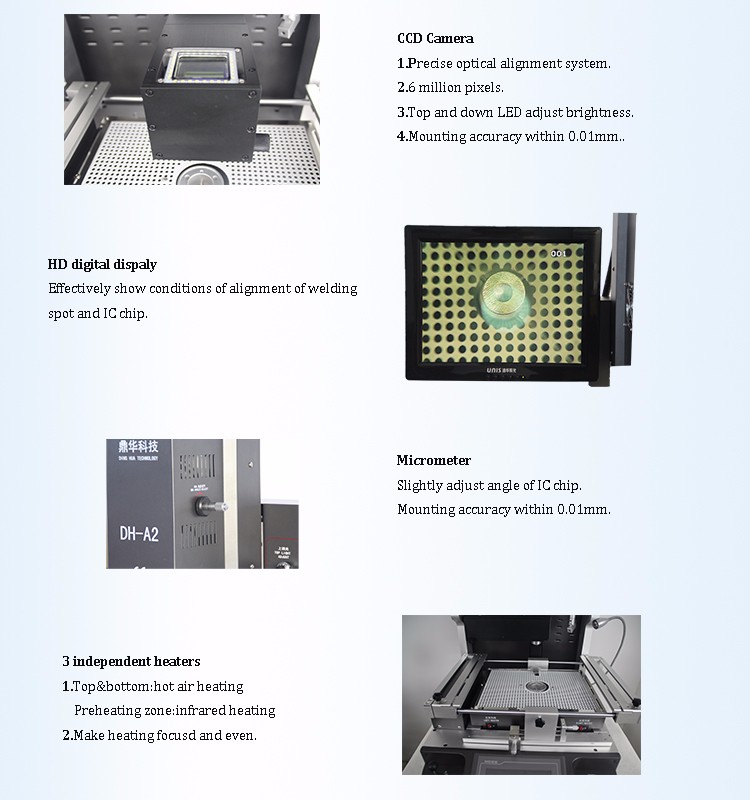

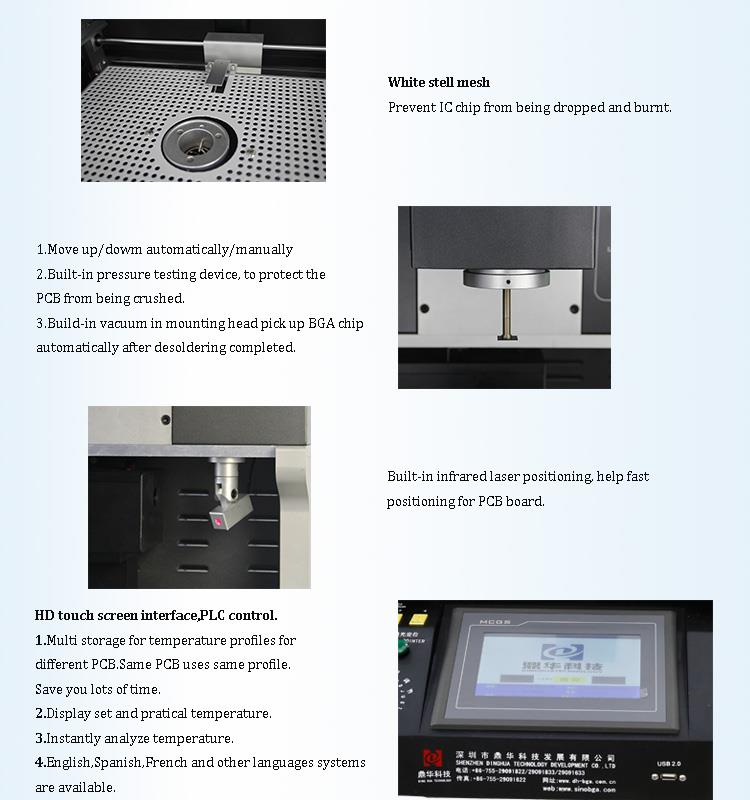

4. বিস্তারিত
1. সিসিডি ক্যামেরা (সুনির্দিষ্ট অপটিক্যাল অ্যালাইনমেন্ট সিস্টেম);
2. HD ডিজিটাল ডিসপ্লে;
3. মাইক্রোমিটার (একটি চিপের কোণ সামঞ্জস্য করুন);
4.3 স্বাধীন হিটার (গরম বায়ু এবং ইনফ্রারেড);
5. লেজার পজিশনিং;
6. এইচডি টাচ স্ক্রিন ইন্টারফেস, পিএলসি নিয়ন্ত্রণ;

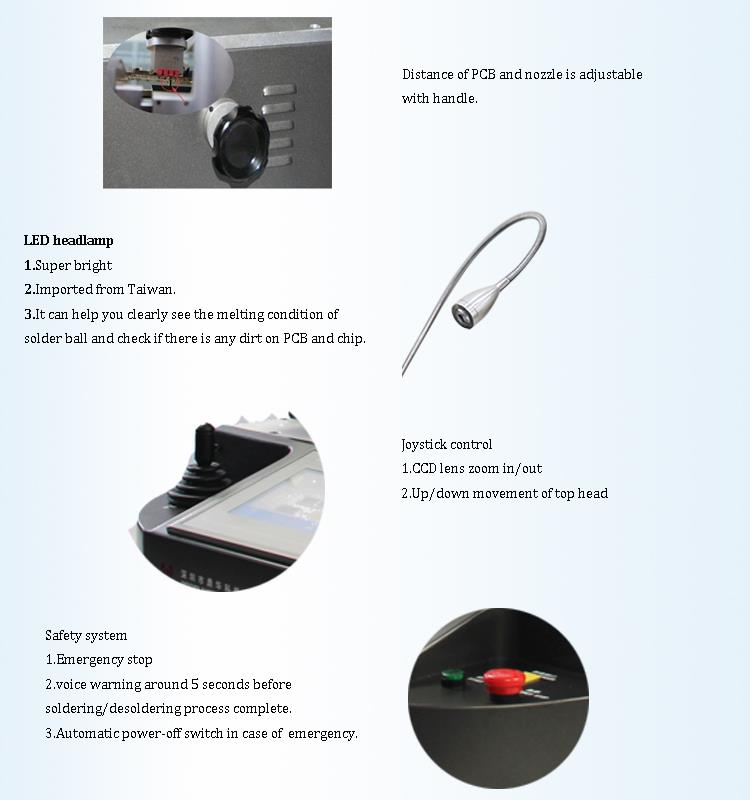

7. নেতৃত্বাধীন হেডল্যাম্প;
8.জয়স্টিক নিয়ন্ত্রণ.

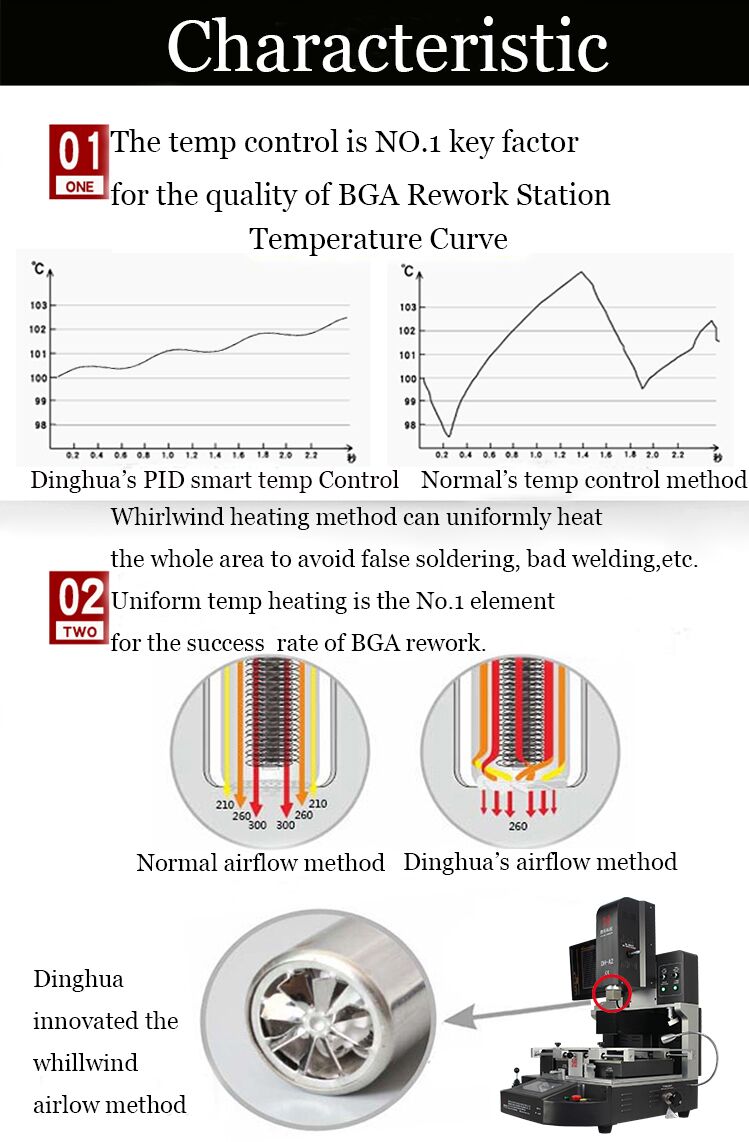

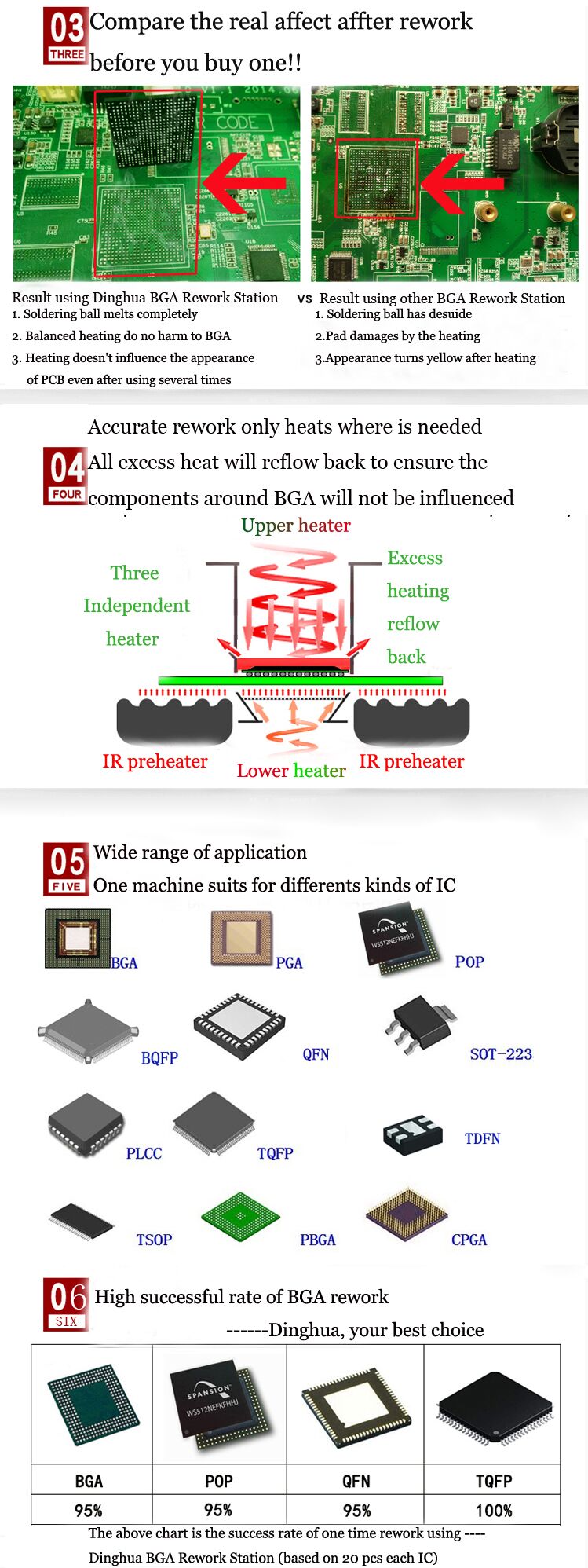

5. কেন আমাদের 3টি হিটিং জোন টাচ স্ক্রিন বিজিএ রিওয়ার্ক মেশিন বেছে নিন?
6. সার্টিফিকেট
মানসম্পন্ন পণ্য অফার করার জন্য, শেনঝেন ডিঙহুয়া টেকনোলজি ডেভেলপমেন্ট কো., লিমিটেড সর্বপ্রথম UL, E-মার্ক, CCC, FCC, CE ROHS সার্টিফিকেট পাস করেছে। ইতিমধ্যে, মান ব্যবস্থার উন্নতি এবং নিখুঁত করতে, ডিংহুয়া আইএসও, জিএমপি, এফসিসিএ, সি-টিপিএটি অন-সাইট অডিট সার্টিফিকেশন পাস করেছে।

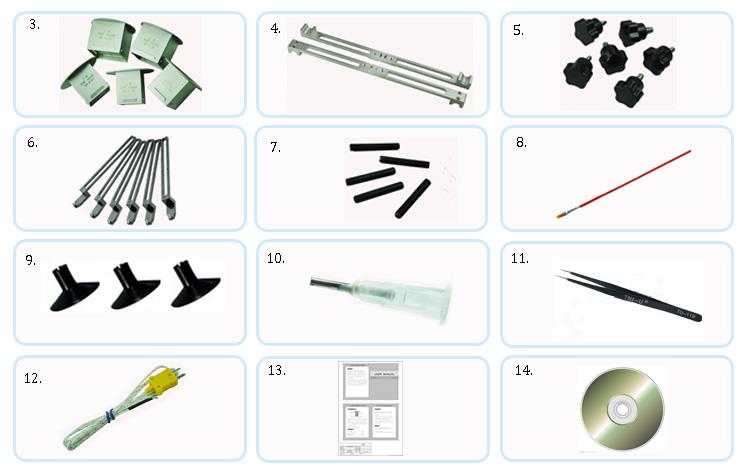

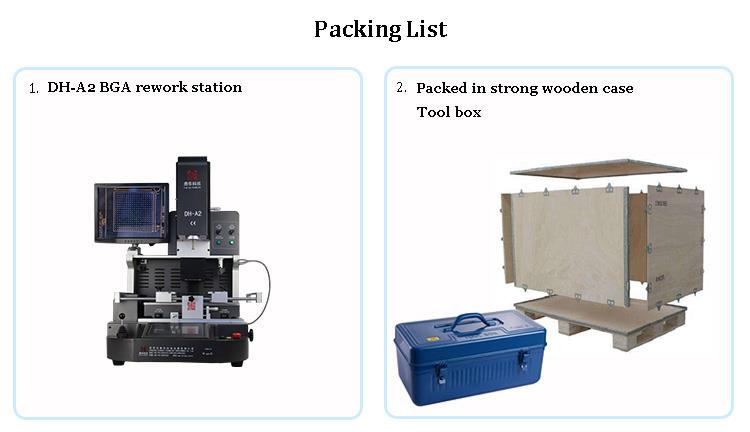

7. প্যাকিং এবং চালান
8. আমাদের সাথে যোগাযোগ করুন
Email: john@dh-kc.com
WhatsApp/Wechat/Mob:+86 157 6811 4827
9.FAQ
• একটি বিজিএ রিওয়ার্ক মেশিনে, পিসিবি এবং চিপ মেরামতের উচ্চ সাফল্যের হারের প্রয়োজনীয় কারণগুলি কী কী?
উত্তর: অটোফোকাস এবং সফ্টওয়্যার অপারেশন সহ বিভক্ত দৃষ্টিভঙ্গি, দ্বি-রঙ বিচ্ছেদ, জুম ইন/আউট এবং মাইক্রো-অ্যাডজাস্টের ফাংশন সহ রঙিন অপটিক্যাল সিস্টেম
•কিভাবে আপনার বিজিএ রিওয়ার্ক মেশিন পিসিবিতে চিপস এবং সোল্ডারিং জয়েন্টে সোল্ডার বলের যথার্থ প্রান্তিককরণের গ্যারান্টি দেয়?
উত্তর: কালার অপটিক্যাল ভিশন সিস্টেম, ম্যানুয়াল এক্স- সহ, ওয়াই-অক্ষ মুভমেন্ট, স্প্লিট লাইট টু কালার সহ, জুম ইন/আউট এবং ফাইন-টিউন ফাংশন, কালার ডিফারেন্স রেজোলিউশন ডিভাইস সহ। ডিসপ্লে স্ক্রিন স্পষ্টভাবে পিসিবি-তে চিপস এবং সোল্ডারিং জয়েন্টে সোল্ডার বলের সারিবদ্ধ অবস্থা প্রদর্শন করে।
•আপনার বিজিএ রিওয়ার্ক মেশিনের গরম বাতাস এবং ইনফ্রারেড গরম করার নীতি কী?
উত্তর: তিনটি স্বাধীন হিটার আছে। টপ হট এয়ার + বটম হট এয়ার + ইনফ্রারেড প্রিহিটিং প্ল্যাটফর্ম। গরম বাতাসের দ্রুত উষ্ণতা এবং শীতল হওয়ার সুবিধা রয়েছে। তাপমাত্রা নিয়ন্ত্রণ করা খুবই সহজ পিসিবি বিকৃতি রোধ করতে ইনফ্রারেডের নীচে (সাধারণ বিকৃতির কারণ: পিসিবি এবং লক্ষ্য বিজিএ চিপের অবস্থানের মধ্যে বড় তাপমাত্রার পার্থক্য।) মেশিনের এই মডেলটি নিয়ন্ত্রণ করা তুলনামূলকভাবে সহজ এবং তাপমাত্রা নিয়ন্ত্রণ করা সহজ।
