2 হিটিং জোনগুলি টাচ স্ক্রিন বিজিএ পুনরায় কাজ মেশিন

2 হিটিং জোনগুলি টাচ স্ক্রিন বিজিএ পুনরায় কাজ মেশিন

এই ডিএইচ -200 হ'ল অটো শীর্ষ মাথা সহ একটি ছোট আইসি মেরামত মেশিন এবং আইআর প্রিহিটিং জোন, এছাড়াও একটি টাচস্ক্রিন

সময় এবং তাপমাত্রার জন্য স্পষ্টভাবে নিয়ন্ত্রণ করা। আইফোনের জন্য ব্যবহৃত, আইপ্যাড,হুয়াওয়ে, স্যামসুং মোবাইল ফোন ইসি।

1। 2 হিটিং জোনের পণ্য বৈশিষ্ট্যগুলি টাচ স্ক্রিন বিজিএ পুনরায় কাজ মেশিনটি ছোট আইসি পুনরায় কাজ মেশিনের আকার

1. হট এয়ার এবং ইনফ্রারেড ওয়েল্ডিং প্রযুক্তি
2. গরম বায়ু এবং ইনফ্রারেড হিটিং দ্রুত বা অবিচ্ছিন্ন গরমের কারণে আইসি ক্ষতি রোধ করতে পারে।
3. পরিচালনা করা সহজ; একদিন প্রশিক্ষণের পরে ব্যবহারকারী দক্ষ হয়ে উঠতে পারেন।
4. কোনও ld ালাই সরঞ্জামের প্রয়োজন নেই; এটি 50 মিমি পর্যন্ত চিপগুলি ld ালাই করতে পারে।
5. 240 মিমি x 180 মিমি এর প্রিহিটিং রেঞ্জ সহ একটি 800W হট গলিত সিস্টেমের সাথে সজ্জিত।
6. এটি গরম বাতাস ছাড়াই স্মার্ট উপাদানগুলিকে প্রভাবিত করে না এবং এটি বিজিএ, এসএমডি, সিএসপি, এলজিএ, কিউএফপি, পিএলসিসি এবং বিজিএ রিবেলিংয়ের জন্য উপযুক্ত।
7. এটি বিভিন্ন কম্পিউটার, নোটবুক এবং প্লেস্টেশন বিজিএ উপাদানগুলির জন্য বিশেষত নর্থব্রিজ এবং সাউথব্রিজ চিপসেটের জন্য উপযুক্ত।

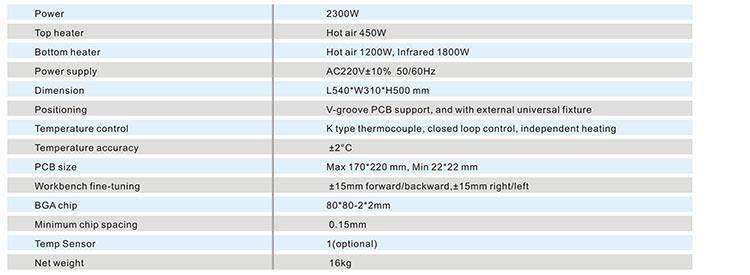

2। 2 হিটিং জোনের স্পেসিফিকেশন টাচ স্ক্রিন বিজিএ পুনরায় কাজ মেশিন

3। 2 হিটিং জোনের বিশদ বিবরণ বিজিএ পুনরায় কাজ মেশিন

1.2 স্বতন্ত্র হিটার (গরম বায়ু এবং ইনফ্রারেড);

2। এইচডি ডিজিটাল প্রদর্শন;

3। এইচডি টাচস্ক্রিন ইন্টারফেস, পিএলসি নিয়ন্ত্রণ;

4। এলইডি হেডল্যাম্প;

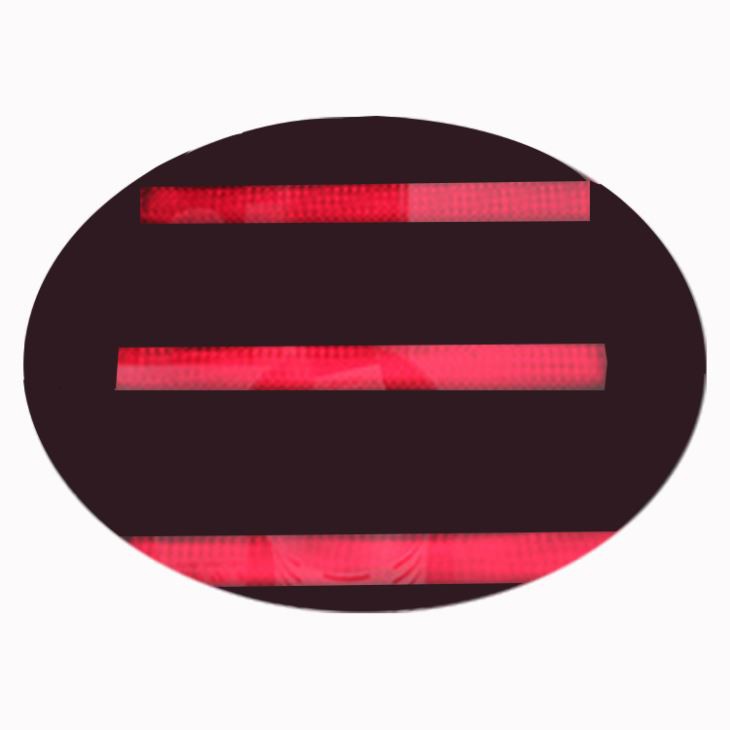

ক। প্রিহিটিং অঞ্চল, আইআর কার্বন ফাইবার হিটিং টিউব এবং অ্যান্টি-হাই-টেম্পারেচার গ্লাস শিল্ড, যা ছোট উপাদানগুলিকে প্রবেশ করতে বাধা দিতে পারে।

খ। এলইডি লাইট, 10 ডাব্লু শক্তি, উজ্জ্বল এবং নমনীয়।

গ। 4 ইউনিভার্সাল ফিক্সচার যা অনিয়মিত আকারগুলির সাথে অন্যান্য পিসিবিগুলির জন্য ব্যবহার করা যেতে পারে।

1। পিসিবি এবং অগ্রভাগের জন্য সামঞ্জস্যযোগ্য দূরত্ব

2। অস্থাবর পিসিবি ওয়ার্কবেঞ্চ এবং আইআর প্রিহিটিং অঞ্চল

3। শীর্ষ মাথা, স্বয়ংক্রিয়ভাবে উত্থিত বা প্রত্যাখ্যান

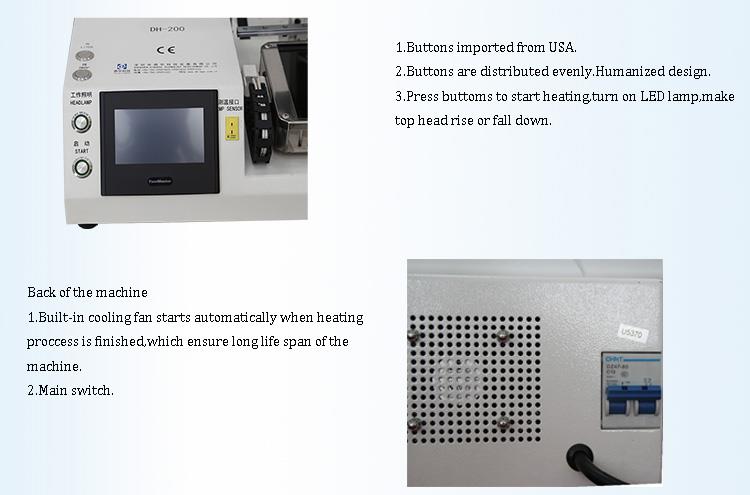

1. 4 টি বোতাম, যার মধ্যে দুটি শীর্ষ মাথার উত্থাপন এবং হ্রাস নিয়ন্ত্রণ করে; সহজ এবং কার্যকর।
2. অন্তর্নির্মিত কুলিং ফ্যান, যা নিশ্চিত করে যে আইআর প্রিহিটিং অতিরিক্ত উত্তাপ দেয় না।

4. কেন আমাদের 2- হিটিং-জোন টাচস্ক্রিন বিজিএ পুনরায় কাজ মেশিনটি চয়ন করবেন?

• হিটারটি একটি সফল পুনর্নির্মাণের জন্য একটি গুরুত্বপূর্ণ বিষয়। আমরা তাইওয়ান বা জার্মানি থেকে একটি আমদানি ব্যবহার করি এবং প্রতিটি ইউনিটে কঠোর পরীক্ষা করি।
• পিসিবি হিসাবে নতুন অবস্থায় থাকা অবস্থায় ডেসোলারিংয়ের পরে ফলাফলটি পরিষ্কার এবং নিখুঁত।
• হট এয়ার ডিজাইনে কমপক্ষে একটি গর্ত এবং এর চারদিকে চারটি খাঁজ অন্তর্ভুক্ত রয়েছে, যা অতিরিক্ত উত্তাপ রোধে সহায়তা করে।

ব্যবহার:বিজিএ, পিজিএ, কিউএফএন, পিএলসিসি, টিএসওপি, পিবিজিএ, সিপিজিএ, আইসি ইত্যাদি

5 ... 2 হিটিং জোনের টাচ স্ক্রিন বিজিএ পুনরায় কাজ মেশিনের শংসাপত্র

1। সরকার কর্তৃক স্বীকৃত 38 টিরও বেশি পিসি এবং 100 টি উন্নত প্রযুক্তি।

2.ce, ios9001, এবং ROHS ETES

।

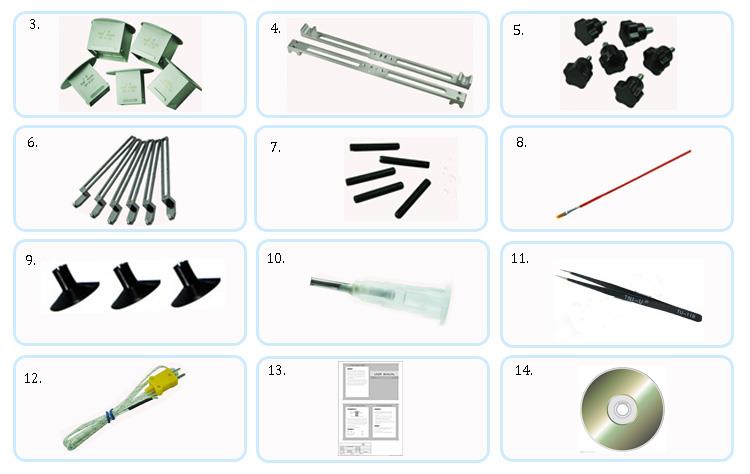

2 হিটিং জোনের টাচ স্ক্রিন বিজিএ পুনরায় কাজ মেশিনের আনুষাঙ্গিকগুলি

1. 6 পিসি ইউনিভার্সাল ফিক্সচার
2. মাথা ছাড়া স্ক্রু
3. ব্রাশ
4. রাবার সুকার্স
5. ভ্যাকুয়াম কলম
6. ট্যুইজার
7. থার্মোকল
8. শেখানো সিডি
9. ম্যানুয়াল

7। 2 হিটিং জোনের টাচ স্ক্রিন বিজিএ পুনরায় কাজ মেশিনের ব্যবহার (ডিএইচ -200)

প্রিহিটিং, ডেসোল্ডারিং, উপাদানটি সোল্ডারিং এবং অবশিষ্ট সোল্ডার অপসারণ সহ সম্পূর্ণ পুনর্নির্মাণ চক্রের জন্য সোল্ডারিং লোহা এবং রিবেলিংয়ের ব্যবহার প্রয়োজন হতে পারে। আমরা একটি ব্যবহার করার পরামর্শ দিইইউনিভার্সাল স্টেনসিলঅনেকগুলি বিভিন্ন চিপস, একটি বিজিএ পুনরায় কাজ স্টেশন, একটি ছোট সোল্ডারিং লোহা এবং পুনর্নির্মাণ চক্রের জন্য একটি স্টেনসিল জন্য উপযুক্ত।

সামঞ্জস্যপূর্ণ পৃষ্ঠ-মাউন্ট ডিভাইসের বর্ণালী খুব ছোট (1x1 মিমি) থেকে বড় উপাদান (বিজিএ) পর্যন্ত।

পূর্ণ-অঞ্চল নীচের হিটিং মডিউলটি ছোট আকারের পিসিবিগুলি পুনর্নির্মাণের জন্য অনুকূলিত করা হয়েছে, যেমন গ্রাহক ইলেকট্রনিক্স (মোবাইল ফোন, আইপ্যাডস, জিপিএস ট্র্যাকার ইত্যাদি) পাওয়া যায়।

বেশ কয়েকটি প্রাক-ইনস্টল করা প্রোফাইল লাইব্রেরি এবং একটি স্বজ্ঞাত ভিজ্যুয়াল ব্যবহারকারীর অভিজ্ঞতা নতুন অপারেটরদের অবিলম্বে কাজ শুরু করতে সক্ষম করে।

একটি অস্থাবর আইআর প্রিহিটিং অঞ্চল এবং গ্লাস-শিল্ড আইআর হিটিং লাইট সহ অসংখ্য পেশাদার বৈশিষ্ট্যগুলি এই মেশিনটিকে ব্যক্তিগত মেরামতের দোকান এবং ছোট কারখানায় ব্যাপকভাবে ব্যবহৃত করে তোলে।

8। 2 হিটিং জোনের টাচ স্ক্রিন বিজিএ পুনরায় কাজ মেশিনের সাথে সম্পর্কিত জ্ঞান

কীভাবে একটি সোল্ডারিং জয়েন্ট অপসারণ করবেন:

1. প্রথমত, আর্দ্রতা অপসারণের জন্য পিসিবি বোর্ড এবং বিজিএ প্রিহিট করুন। চুলা একটি ধ্রুবক-তাপমাত্রা সেটিং দ্বারা নিয়ন্ত্রণ করা যেতে পারে।
2. বিজিএ চিপের আকারের সাথে ফিট করে এমন টিউয়ের নির্বাচন করুন এবং এটি মেশিনে সংযুক্ত করুন। উপরের টিউয়েরকে 1 থেকে 2 মিমি মার্জিন সহ বিজিএ চিপটি কিছুটা cover েকে রাখা উচিত। উপরের টিউয়ের বিজিএর চেয়ে কিছুটা বড় হতে পারে তবে এটি ছোট হওয়া উচিত নয়, কারণ এর ফলে বিজিএর অসম গরম হতে পারে। নীচের টিউয়ের বিজিএর চেয়ে কিছুটা বড় হওয়া উচিত।
3. বিজিএ পুনরায় কাজ স্টেশনে সমস্যাযুক্ত পিসিবি ঠিক করুন। এর অবস্থানটি সামঞ্জস্য করুন এবং ফিক্সচারের সাথে পিসিবি ক্ল্যাম্প করুন। নিশ্চিত করুন যে বিজিএ লোয়ার টিউয়ের সারিবদ্ধ হয়েছে (অনিয়মিত পিসিবিগুলির জন্য, একটি বিশেষ আকারের ফিক্সচার ব্যবহার করুন)। তাপমাত্রা পরিমাপের রেখাটি টানুন এবং উপরের এবং নীচের টিউয়েরের অবস্থানটি সামঞ্জস্য করুন যাতে উপরের টিউয়ের বিজিএ covers েকে রাখে, প্রায় 1 মিমি ফাঁক রেখে, যখন নীচের টুইয়ের পিসিবির বিরুদ্ধে থাকে।
4. সংশ্লিষ্ট তাপমাত্রার বক্ররেখা সেট করুন: 183 ডিগ্রীতে লিড গলনাঙ্ক এবং 217 ডিগ্রীতে সীসা-মুক্ত গলনাঙ্ক। চিত্রটিতে প্রদর্শিত হিসাবে প্রয়োজনীয় সমন্বয় করে পুনরায় কাজ স্টেশনে সীসা-মুক্ত প্রোগ্রামের তাপমাত্রা বক্ররেখা অনুসরণ করুন। (নিম্নলিখিত চিত্রটি আমি ব্যক্তিগতভাবে মেরামত করার জন্য সেট করা প্যারামিটারগুলি দেখায়, তবে এটি কেবল রেফারেন্সের জন্য। এটি সহজ সমন্বয় এবং রিয়েল-টাইম তাপমাত্রা পর্যবেক্ষণের জন্য একটি সেট তাপমাত্রা বক্ররেখা সহ বিজিএ পুনরায় কাজ স্টেশনটি পরিচালনা করার জন্যও সুপারিশ করা হয়))
5. ওয়েল্ডিং প্রক্রিয়া শুরু করতে ক্লিক করুন। যখন অ্যালার্মটি স্ট্যান্ডবাইয়ের সংকেত দেয়, তখন উপরের বাতাসের মাথাটি সরিয়ে ফেলুন এবং বিজিএ বাছাই করতে মেশিনের সাথে আসা ভ্যাকুয়াম সাকশন কলমটি ব্যবহার করুন।

যদি সোল্ডারিং জয়েন্টটি অপসারণ করা যায় না, তবে বিজিএ প্রক্রিয়াটির সমস্যা সমাধান করুন এবং প্রকৃত মেরামতকালে যে শর্তগুলির মুখোমুখি হয়েছিল তার ভিত্তিতে সেটিংস সামঞ্জস্য করুন।
