হট এয়ার টাচ স্ক্রিন বিজিএ সোল্ডারিং স্টেশন



আমরা এমন একজন প্রস্তুতকারক যারা বিজিএ/এসএমটি রিওয়ার্ক স্টেশনের ক্ষেত্রে 8 বছরেরও বেশি সময় ধরে Foxconn, Lenovo এবং Huawei-এর মতো আন্তর্জাতিক কোম্পানিগুলির সাথে সহযোগিতা করে আসছি। আমাদের বিজিএ রিওয়ার্ক স্টেশনগুলি বিশ্বব্যাপী বিক্রি হয় এবং ইরান, মার্কিন যুক্তরাষ্ট্র, মেক্সিকো, ভারত এবং ভিয়েতনামের মতো দেশে আমাদের এজেন্ট রয়েছে। আমরা আশা করি আপনিও আমাদের সাথে যোগ দিতে পারেন। আপনার সন্তুষ্টি সবসময় আমাদের সাধনা.

বৈশিষ্ট্য

• ল্যাপটপ, PS3, PS4, XBOX360, ইত্যাদিতে CPU এবং GPU চিপগুলি পুনরায় কাজ করার জন্য ব্যাপকভাবে ব্যবহৃত হয়।
• ম্যানুয়াল অপারেশনের মাধ্যমে সোল্ডারিং, ডিসোল্ডারিং, অপসারণ এবং বিজিএ চিপ মাউন্ট করা।
• উপরের এবং নীচের উভয় গরম এয়ার হিটার, এবং একটি নীচের ইনফ্রারেড গরম করার প্লেট দিয়ে সজ্জিত।
• সহজ অপারেশনের জন্য ব্যবহারকারী-বান্ধব টাচ স্ক্রিন ইন্টারফেস।
• বিজিএ, সিসিজিএ, কিউএফএন, এসএমডি কম্পোনেন্ট ইত্যাদির পুনরায় কাজ করা সমর্থন করে।
• ±2 ডিগ্রীর নির্ভুলতার সাথে সুনির্দিষ্ট তাপমাত্রা নিয়ন্ত্রণ।
• জরুরী সুরক্ষা সহ উচ্চতর নিরাপত্তা ফাংশন।

পণ্যের প্যারামিটার

মোট শক্তি	4800W
শীর্ষ হিটার	800W
নিচের হিটার	2য় 1200W, 3য় IR হিটার 2700W
শক্তি	AC220V±10％ 50Hz
লাইটিং	তাইওয়ান কাজ আলো নেতৃত্বে, কোন কোণ সমন্বয়.
অপারেশন মোড	ড্রয়ার শৈলী এইচডি টাচ স্ক্রিন, বুদ্ধিমান কথোপকথন ইন্টারফেস, ডিজিটাল সিস্টেম সেটিং
স্টোরেজ	50000 গ্রুপ
শীর্ষ হিটার আন্দোলন	ডান/বাম, সামনে/পেছনে, অবাধে ঘোরান।
পজিশনিং	বুদ্ধিমান পজিশনিং, পিসিবি এক্স, ওয়াই দিক দিয়ে সামঞ্জস্য করা যেতে পারে "5 পয়েন্ট সমর্থন" + V-groov PCB বন্ধনী + সর্বজনীন ফিক্সচার।
তাপমাত্রা নিয়ন্ত্রণ	K সেন্সর, বন্ধ লুপ
টেম্প নির্ভুলতা	±2 ডিগ্রী
পিসিবি আকার	সর্বোচ্চ 390×400 মিমি সর্বনিম্ন 22×22 মিমি
বিজিএ চিপ	2x2 মিমি - 80x80 মিমি
ন্যূনতম চিপ ব্যবধান	0.15 মিমি
বাহ্যিক মেজাজ সেন্সর	1 পিসি
মাত্রা	610*620*560mm
নেট ওজন	40 কেজি

পণ্য বৈশিষ্ট্য

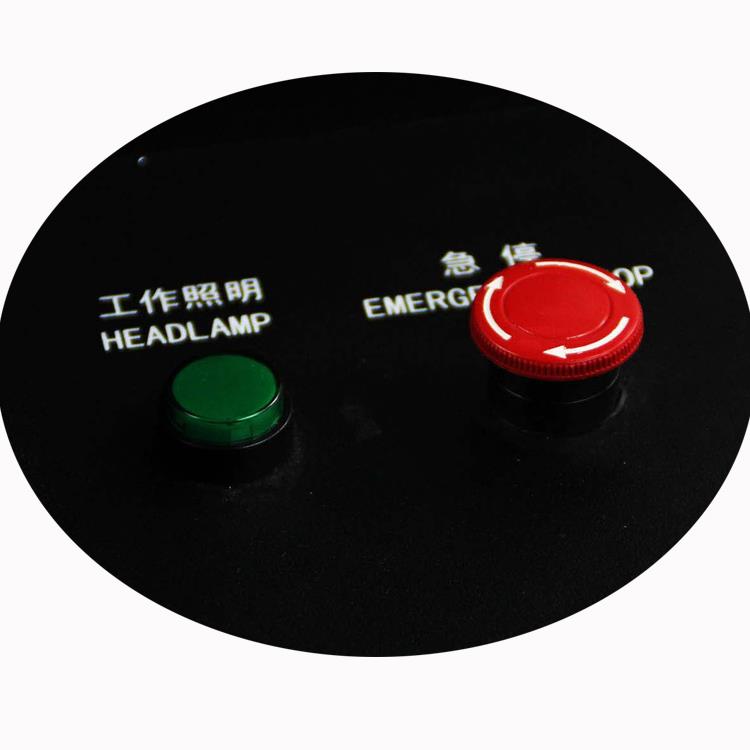

মেশিনের জরুরী বোতাম, যেকোন জরুরী অবস্থা, এটি চাপানো যেতে পারে, তারপর BGA পুনরায় কাজ

মেশিন অবিলম্বে কাজ করা বন্ধ করে, এবং ক্রস-ফ্লো ফ্যান পিসিবি/চিপ এবং ইন-এর জন্য ঠান্ডা হতে শুরু করে

ফ্রেড প্রিহিটিং এলাকা।

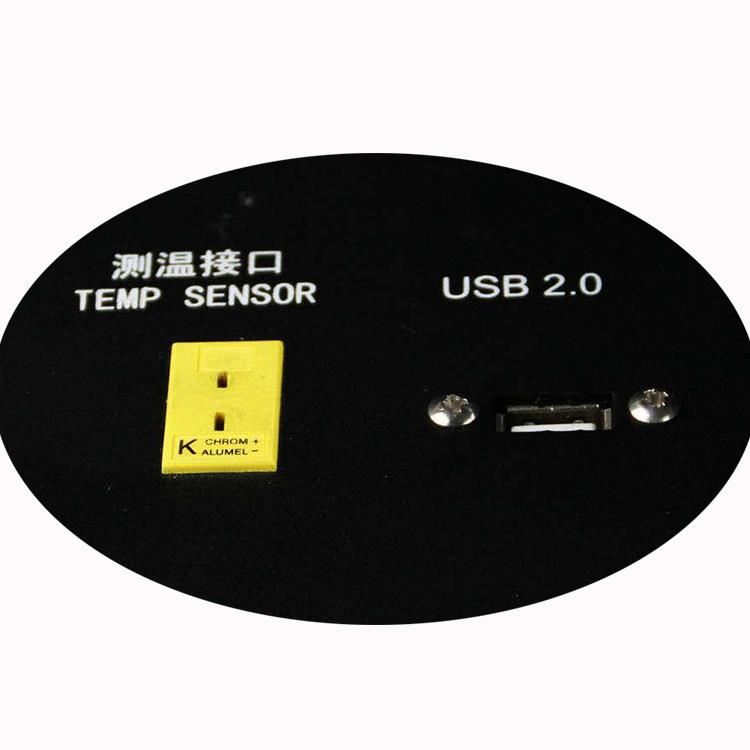

সফ্টওয়্যার আপলোড করার জন্য টেম্প সেন্সর চিপ, ইউএসবি 2৷{2}} রিয়েল-টাইম তাপমাত্রা নিরীক্ষণ করতে পারে

অথবা স্ক্রিনশট ডাউনলোড করা ইত্যাদি।

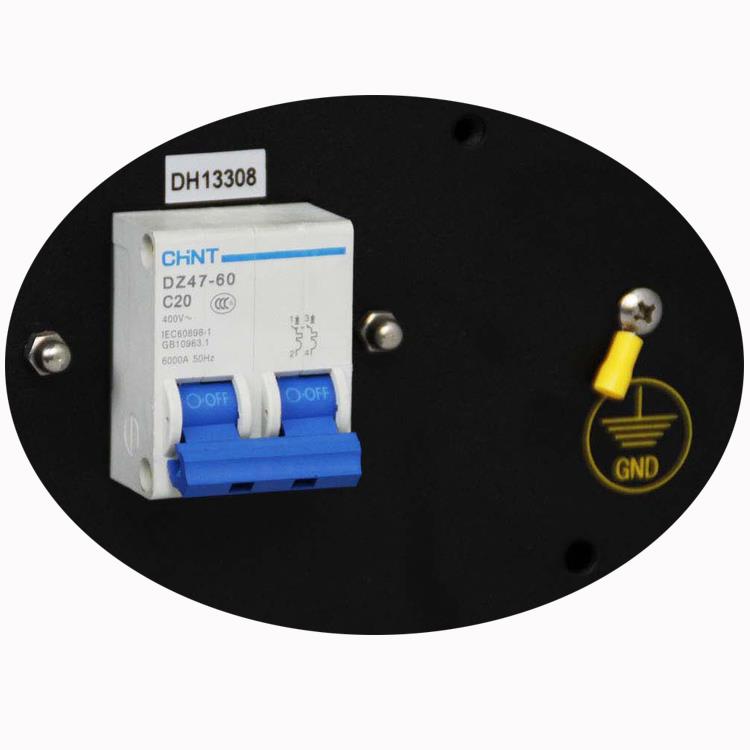

এয়ার সুইচ, যা মুদ্রা স্বাভাবিক না হলে বন্ধ হবে (কম বা কম), যেমন, ফুটো

বিদ্যুতের, শর্ট সার্কিট, পাওয়ার ভোল্টেজ স্বাভাবিক সুযোগকে ছাড়িয়ে গেছে(+/- 10%)।

মেশিন ব্যবহার করে নিরাপদ প্রযুক্তি প্রদানের জন্য গ্রাউন্ড ওয়্যার সংযোগের জন্য "GND"।

BGA সোল্ডারিং স্টেশন কিভাবে কাজ করে?

BGA সোল্ডারিং স্টেশনে একটি পরিপাটি এবং সহজ অপারেশন ইন্টারফেস রয়েছে, একটি তাপমাত্রা সেন্সর পোর্ট, একটি USB 2{1}} পোর্ট, একটি লাইট সুইচ এবং একটি জরুরি বোতাম। ইন্ডাস্ট্রিয়াল কম্পিউটার, একটি 7-ইঞ্চি টাচ স্ক্রিন দিয়ে সজ্জিত, 5,000 প্রোফাইল পর্যন্ত সঞ্চয় করতে পারে, যা আপনাকে ভবিষ্যতের রেফারেন্সের জন্য সফল প্রোফাইল সংরক্ষণ করতে দেয়৷

হট এয়ার টাচ স্ক্রীন বিজিএ সোল্ডারিং স্টেশনের পণ্যের যোগ্যতা

উপরের ছবিটি একটি সিমুলেটেড অটোমোবাইল পরিবহন মেশিন দেখায়। আমাদের সমস্ত মেশিন একটি কঠোর পরীক্ষার প্রক্রিয়ার মধ্য দিয়ে যায়: তারা 3 দিনের জন্য একটানা চালায়, তারপরে কমপক্ষে 24 ঘন্টা কম্পন পরীক্ষা করা হয়। এর পরে, তারা কোনও সম্ভাব্য সমস্যা সনাক্ত করতে এবং আমাদের গ্রাহকদের জন্য ভবিষ্যতের সমস্যাগুলি প্রতিরোধ করতে অতিরিক্ত 24 ঘন্টা চালায়। আজ অবধি, আমরা চীনের একমাত্র সংস্থা যা এই শিল্পে এমন পুঙ্খানুপুঙ্খ পরীক্ষা পরিচালনা করে।

FAQ

প্রশ্নঃ পিসিবি কি?

A:একটি PCB (প্রিন্টেড সার্কিট বোর্ড) ফাইবারগ্লাস এবং তামার স্তরগুলি থেকে তৈরি করা হয় যা একসাথে আঠালো।

প্রশ্ন: আমি কি এই মেশিনের জন্য 110V ব্যবহার করতে পারি?

A:হ্যাঁ, মেশিনটি 110V এ কাজ করতে পারে, তবে দয়া করে আমাদের আগে থেকে অবহিত করুন, কারণ কিছু উপাদান সামঞ্জস্য করা প্রয়োজন হতে পারে।

প্রশ্ন: আমি কি আবার পিসিবিতে সোল্ডার করার জন্য একটি ডিসোল্ডারড চিপ ব্যবহার করতে পারি?

A:হ্যাঁ, যতক্ষণ বেস পয়েন্ট অক্ষত থাকে, চিপটি পুনরায় বল করার পরে পুনরায় ব্যবহার করা যেতে পারে।

প্রশ্ন: কোন চিপে সমস্যা আছে তা আমি কীভাবে সনাক্ত করতে পারি?

A:সাধারণত, সমস্যাটি নির্ণয় করার জন্য আপনার একটি এক্স-রে মেশিনের প্রয়োজন হবে।



মেরামত সম্পর্কে কয়েকটি টিপস: কন্ডাক্টর মেরামত এবং ঢালাই পদ্ধতি

কোন ঢালাই সরঞ্জাম ব্যবহার করার আগে, কিছু সতর্কতা অবলম্বন করা উচিত। নিশ্চিত করুন যে সরঞ্জামের ইলেক্ট্রোডগুলি পরিষ্কার, সারিবদ্ধ এবং উপযুক্ত বোর্ডের বেধের জন্য সেট করা হয়েছে।

একই সার্কিট প্রস্থ, ব্যবধান, পুরুত্ব, পৃষ্ঠ ফিনিস, এবং কনট্যুর সহ পরীক্ষা নমুনা ব্যবহার করা উচিত। ঢালাইয়ের গুণমান, প্রান্তিককরণ, বিবর্ণতা, ফিউশন এবং ওয়েল্ড এলাকায় বেস উপাদানের উপস্থিতি পর্যবেক্ষণ এবং পরীক্ষা করুন। ওয়েল্ড সরঞ্জাম সেটিংস সামঞ্জস্য করুন এবং একটি গ্রহণযোগ্য ফলাফল অর্জন না হওয়া পর্যন্ত পুনরাবৃত্তি করুন।

সার্কিট প্যাটার্নে ঢালাই করা ফিতার প্রান্তিককরণ {{0}}.050 মিমি (0.002") এর মধ্যে হওয়া উচিত। ওয়েল্ডের বন্ধনের শক্তি সার্কিট/বেস উপাদানের চেয়ে বেশি হওয়া উচিত।

পদ্ধতি

1. এলাকা পরিষ্কার করুন।
2. কোভার ফিতার একটি বিভাগ নির্বাচন করুন যা মেরামত করা কন্ডাকটর প্যাটার্নের প্রস্থের সাথে মেলে (± {{0}}.050 মিমি, বা 0.002")।
3. রিবনটি মেরামত করা বিভাগের চেয়ে প্রায় 3৷{1}} মিমি (0.120") লম্বা করুন৷
4. রিবন কন্ডাক্টর এবং মেরামতের এলাকার চারপাশে বেস উপাদান পরিষ্কার করুন।
5. সার্কিট প্যাটার্নের সমান্তরাল প্রতিটি পাশে সমান দৈর্ঘ্য রেখে মেরামত করা অংশের উপরে ফিতাটি রাখুন এবং কেন্দ্রে রাখুন।
6. পিসি বোর্ডটিকে ওয়েল্ড ইলেক্ট্রোডের নীচে রাখুন যাতে ইলেক্ট্রোডগুলি মেরামতের জায়গায় চাপতে পারে।
7. ঢালাই সম্পূর্ণ না হওয়া পর্যন্ত যথার্থ টুইজার দিয়ে ফিতাটি ধরে রাখুন। গৃহীত পরীক্ষার নমুনার উপর ভিত্তি করে সেটিংস ব্যবহার করে জায়গায় ঢালাই।
8. এলাকা পরিষ্কার করুন।
9. জোড় গুণমান এবং প্রান্তিককরণের জন্য জয়েন্টটি সাবধানে পরিদর্শন করুন।
10. প্রয়োজনে, অল্প পরিমাণে ফ্লাক্স প্রয়োগ করুন এবং সোল্ডার দিয়ে পুরো এলাকা টিন করুন।
11. এলাকাটি আবার পরিষ্কার করুন।

যদি প্রয়োজন হয়, মেরামত করা জায়গাটি ইপোক্সি দিয়ে প্রলেপ দিন।
