3 হিটিং জোন টাচ স্ক্রীন SMD রিওয়ার্ক স্টেশন
আমরা BGA হট এয়ার এবং ইনফ্রারেড রিওয়ার্ক স্টেশনগুলির নেতৃস্থানীয় প্রস্তুতকারক এবং সরবরাহকারী। আমরা ডিজিটাল তাপমাত্রা নিয়ন্ত্রণের সাথে অবিকল ইঞ্জিনিয়ারড এবং উচ্চ মানের সোল্ডারিং স্টেশন নিয়ে এসেছি। এই পণ্যগুলি ডিজিটাল সূচকগুলির সাথে উপলব্ধ এবং আমরা এই পণ্যগুলিকে আকার, ক্ষমতা এবং ব্যাসের পরিপ্রেক্ষিতে বিভিন্ন বৈশিষ্ট্যে অফার করি।
বিবরণ
1. 3টি হিটিং জোন টাচ স্ক্রীন SMD রিওয়ার্ক স্টেশনের পণ্য বৈশিষ্ট্য
ইনফ্রারেড জোড় প্রযুক্তি গ্রহণ করুন যা স্বাধীন অনুসন্ধান।
গরম বায়ু তাপ ব্যবহার করুন, এটি sirocco সঙ্গে তাপ অনুপাত ভেদন ঐতিহ্য ঢালাই মেশিন মাধ্যমে কাটা সহজ.
সহজে কাজ. শুধু আধা ঘণ্টার ট্রেনিং দরকার। এই মেশিন পরিচালনা করতে পারেন.
ওয়েল্ড টুলের প্রয়োজন নেই, এটি 2x2-80x80mm এর সমস্ত উপাদানকে ঢালাই করতে পারে।
এই মেশিনে 650W হিটিং সিস্টেম আছে। ব্যাপকভাবে 80x120 মিমি।
গরম বাতাসের অগ্রভাগ রিফ্লো ভেন্টের সাথে থাকে। ঘের ছোট উপাদান প্রভাবিত করবেন না. সমস্ত উপাদান, বিশেষ করে মাইক্রো বিজিএ উপাদানগুলির জন্য উপযুক্ত।
3 টি হিটিং জোন টাচ স্ক্রীন SMD রিওয়ার্ক স্টেশনের স্পেসিফিকেশন
| শক্তি | 4800W |
| শীর্ষ হিটার | গরম বাতাস 800W |
| নিচের হিটার | গরম বাতাস 1200W, ইনফ্রারেড 2700W |
| পাওয়ার সাপ্লাই | AC220V±10% 50/60Hz |
| মাত্রা | L800*W900*H750 মিমি |
| পজিশনিং | V-খাঁজ PCB সমর্থন, এবং বহিরাগত সার্বজনীন ফিক্সচার সঙ্গে |
| তাপমাত্রা নিয়ন্ত্রণ | কে টাইপ থার্মোকল, বন্ধ লুপ নিয়ন্ত্রণ, স্বাধীন গরম |
| তাপমাত্রা নির্ভুলতা | ±2 ডিগ্রী |
| পিসিবি আকার | সর্বোচ্চ 450*500 মিমি। সর্বনিম্ন 20*20 মিমি |
| ওয়ার্কবেঞ্চ ফাইন-টিউনিং | ±15মিমি সামনে/পেছনে, ±15মিমি ডান/বাম |
| বিজিএচিপ | 80*80-1*1 মিমি |
| ন্যূনতম চিপ ব্যবধান | 0.15 মিমি |
| টেম্প সেন্সর | 4(ঐচ্ছিক) |
| নেট ওজন | 36 কেজি |
3. 3 টি হিটিং জোন টাচ স্ক্রীন SMD রিওয়ার্ক স্টেশনের বিশদ বিবরণ

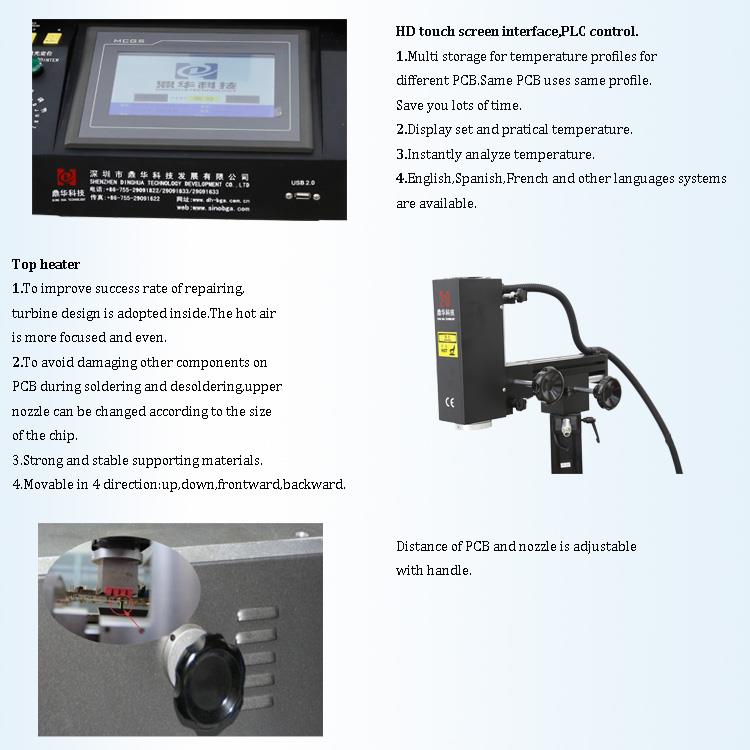

1.HD টাচ স্ক্রিন ইন্টারফেস;

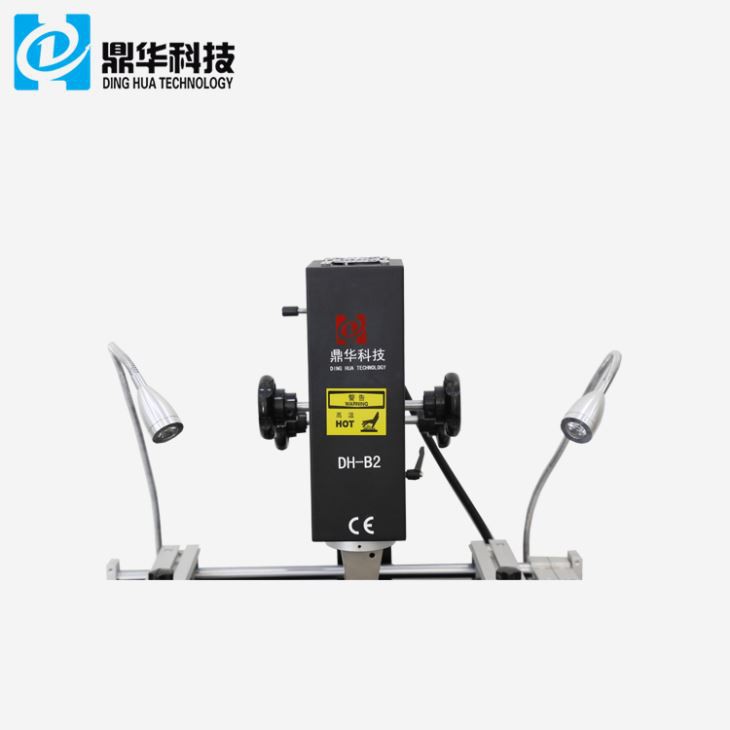

2. তিনটি স্বাধীন হিটার (গরম বায়ু এবং ইনফ্রারেড);

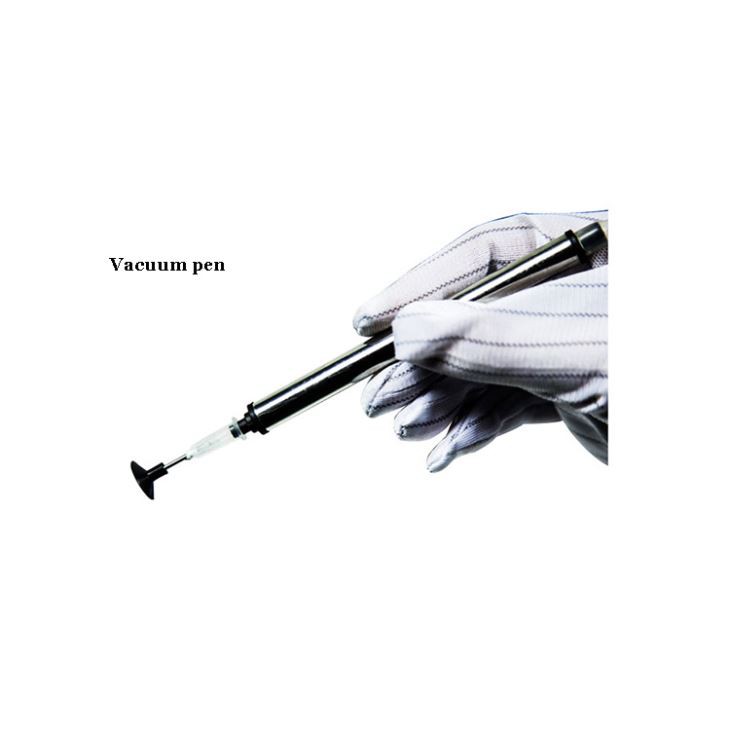

3. ভ্যাকুয়াম কলম;

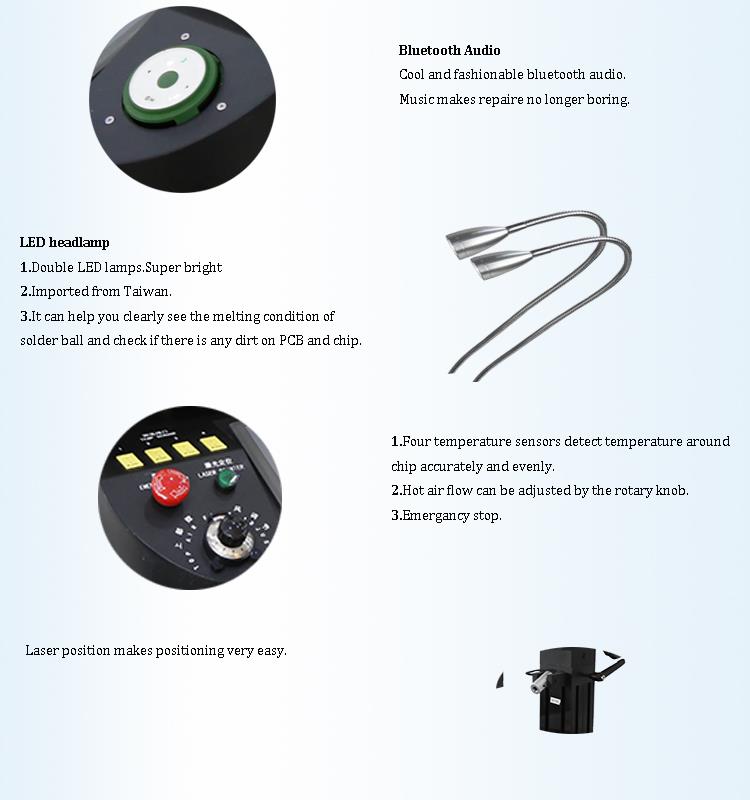

4. LED হেডল্যাম্প.
4. কেন আমাদের 3 টি হিটিং জোন টাচ স্ক্রীন SMD রিওয়ার্ক স্টেশন বেছে নিন?
3 টি হিটিং জোন টাচ স্ক্রীন SMD রিওয়ার্ক স্টেশনের সার্টিফিকেট
6. 3টি হিটিং জোন টাচ স্ক্রীন SMD রিওয়ার্ক স্টেশনের প্যাকিং ও চালান
7. সম্পর্কিত জ্ঞান
SMT প্যাচ প্রক্রিয়ার জন্য সতর্কতা কি?
স্টোরেজ তাপমাত্রা: রেফ্রিজারেটরের স্টোরেজ তাপমাত্রা 5 ডিগ্রি -10 ডিগ্রি হওয়া বাঞ্ছনীয়
0 ডিগ্রির নিচে পড়বে না।
আউটবাউন্ড নীতি: আপনাকে অবশ্যই ফার্স্ট-ইন, ফার্স্ট-আউটের নীতি অনুসরণ করতে হবে এবং সোল্ডার পেস্টকে সঞ্চয় করতে হবে না
খুব দীর্ঘ জন্য ফ্রিজার মধ্যে.
গলানোর প্রয়োজনীয়তা: ফ্রিজার থেকে সোল্ডার পেস্টটি সরানোর পরে কমপক্ষে 4 ঘন্টার জন্য স্বাভাবিকভাবে গলাতে হবে।
গলানোর সময় ক্যাপ খুলবেন না।
উত্পাদন পরিবেশ: দোকানের তাপমাত্রা 25±2 ডিগ্রি এবং আপেক্ষিক আর্দ্রতা হওয়া বাঞ্ছনীয়
45%-65%RH হওয়া উচিত।
ব্যবহৃত পেস্ট: ঢাকনা খোলার পরে, এটি 12 ঘন্টার মধ্যে ব্যবহার করার পরামর্শ দেওয়া হয়। যদি এটি সংরক্ষণ করা প্রয়োজন, দয়া করে
একটি পরিষ্কার, খালি বোতল ব্যবহার করুন, তারপর এটি সীলমোহর করুন এবং ফ্রিজে রেখে দিন।
ইস্পাতের জালে যে পরিমাণ পেস্ট রাখা হয়েছে: প্রথমে স্টিলের তারে যে পরিমাণ সোল্ডার পেস্ট রাখা হয়েছে
মুদ্রণ এবং রোলিং করার সময় স্ক্র্যাপারের উচ্চতার 1/2 এর বেশি হওয়া উচিত নয়।
দ্বিতীয়ত, এসএমটি চিপ প্রসেসিং প্রসেস প্রিন্টিং কাজগুলিতে মনোযোগ দিতে হবে:
1. স্ক্র্যাপার: স্ক্র্যাপার উপাদানটি সাধারণত একটি ইস্পাত স্ক্র্যাপার, যা গঠন এবং স্ট্রিপিংয়ের জন্য সহায়ক
PAD এ মুদ্রিত সোল্ডার পেস্টের।
স্কুইজি অ্যাঙ্গেল: ম্যানুয়াল প্রিন্টিং হল 45-60 ডিগ্রি; মেশিন প্রিন্টিং 60 ডিগ্রি।
মুদ্রণের গতি: ম্যানুয়াল 30-45মিমি/মিনিট; প্রিন্টিং মেশিন ৪০মিমি{{2}মিমি/মিনিট।
মুদ্রণ পরিবেশ: তাপমাত্রা 23±3 ডিগ্রি এবং আপেক্ষিক আর্দ্রতা 45%-65%RH।
2. ইস্পাত জাল: ইস্পাত জাল খোলা পণ্যের প্রয়োজনীয়তা অনুযায়ী, বেধ চয়ন করুন
ইস্পাত জাল এবং খোলার আকৃতি এবং অনুপাত।
QFP\CHIP: 0.5 মিমি এবং 0402 এর কম কেন্দ্র পিচ সহ চিপগুলি লেজার কাট করা প্রয়োজন।
ইস্পাত জাল পরীক্ষা করুন: ইস্পাত জালের টান পরীক্ষা সপ্তাহে একবার সঞ্চালিত হয় এবং টেনশন মান প্রয়োজন
35N/সেমি বা তার বেশি হতে হবে।
স্টেনসিল পরিষ্কার করুন: এক সারিতে 5-10 পিসি পিসিবি প্রিন্ট করার সময়, একটি পরিষ্কার ওয়াইপার দিয়ে পরিষ্কার করুন। ন্যাকড়া ব্যবহার না করাই ভালো।
3. ক্লিনার: আইপিএ দ্রাবক: স্টেনসিল পরিষ্কার করার সময় আইপিএ এবং অ্যালকোহল দ্রাবক ব্যবহার করা ভাল। ব্যবহার করা সম্ভব নয়
ক্লোরিনযুক্ত দ্রাবক কারণ পেস্টের গঠন ধ্বংস হয়ে যাবে এবং সামগ্রিক গুণমান
প্রভাবিত হতে
