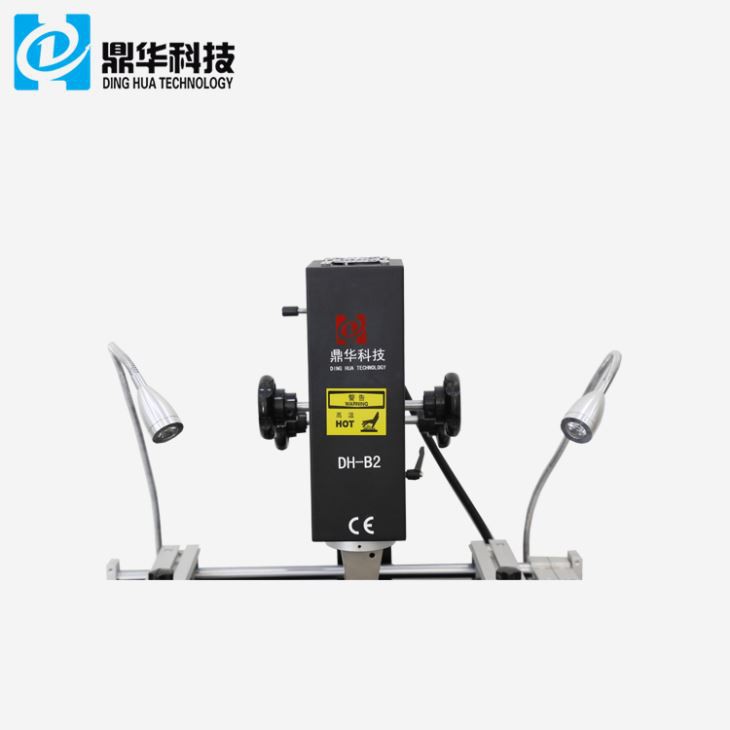

হট এয়ার টাচ স্ক্রিন এসএমডি রিওয়ার্ক স্টেশন



1. হট এয়ার টাচ স্ক্রীন এসএমডি রিওয়ার্ক স্টেশনের পণ্য বৈশিষ্ট্য





1. প্রথম এবং দ্বিতীয় তাপমাত্রা অঞ্চল 8 সেগমেন্ট (উপর/নীচ) তাপমাত্রা প্রোফাইল সেট করা যেতে পারে

এবং 8 ধ্রুবক তাপমাত্রা প্রোফাইল। আর বিজিএ রিওয়ার্ক স্টেশনে ১০ হাজার বিভিন্ন সাশ্রয় করা যায়

তাপমাত্রা প্রোফাইল টোলাল।



2. তৃতীয়টি হল প্রিহিটিং জোন যাতে পিসিবি পুনরায় কাজ করার সময় সম্পূর্ণ তাপ পায়।

3.DH-B2 BGA রিওয়ার্ক স্টেশন বিল্ট-ইন পিসি আরএসএস সিরিয়াল পোর্টের সাথে কম্পিউটারের সাথে সংযুক্ত হতে পারে এবং

সফ্টওয়্যার সিডি সঙ্গে আসে

4. উপরে এবং নীচে গরম করার জন্য তাপমাত্রা প্রোফাইল স্বাধীনভাবে যাচ্ছে যখন DH-B2

বিজিএ রিওয়ার্ক স্টেশন কাজ করছে, এবং ক্রস-ফ্লো ফ্যান পিসিবিএকে দ্রুত ঠান্ডা করতে সাহায্য করতে পারে

PCBA এর বিকৃতি ঘটতে রক্ষা করুন।



2. স্পেসিফিকেশন

শক্তি	4800W
শীর্ষ হিটার	হোল এয়ার 800W
নিচের হিটার	গরম বাতাস 1200W। ইনফ্রারেড 2700W
পাওয়ার সাপ্লাই	AC220V+10% 50/60Hz
মাত্রা	L800*W900*H750 মিমি
পজিশনিং	ভি-গ্রুভ পিসিবি সমর্থন। এবং বাহ্যিক সর্বজনীন ফিক্সচার সহ
তাপমাত্রা নিয়ন্ত্রণ	কে টাইপ থার্মোকল, বন্ধ লুপ নিয়ন্ত্রণ, স্বাধীন গরম
তাপমাত্রা নির্ভুলতা	±2 ডিগ্রী
পিসিবি আকার	সর্বোচ্চ 450*500 মিমি, সর্বনিম্ন 20*20 মিমি
ওয়ার্কবেঞ্চ ফাইন-টিউনিং	±15 মিমি সামনে/পেছনে, t15 মিমি ডান বাম
বিজিএচিপ	80*80-1*1 মিমি
ন্যূনতম চিপ ব্যবধান	0.15 মিমি
টেম্প সেন্সর	4(ঐচ্ছিক)
ওজন নয়	36 কেজি

3. হট এয়ার টাচ স্ক্রিন এসএমডি রিওয়ার্ক স্টেশনের বিশদ বিবরণ

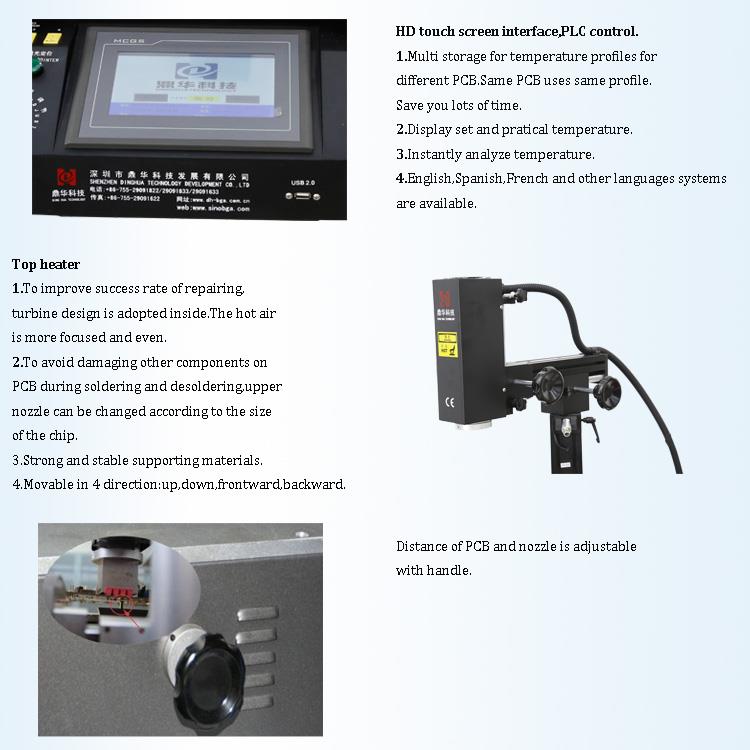

1.HD টাচ স্ক্রিন ইন্টারফেস;

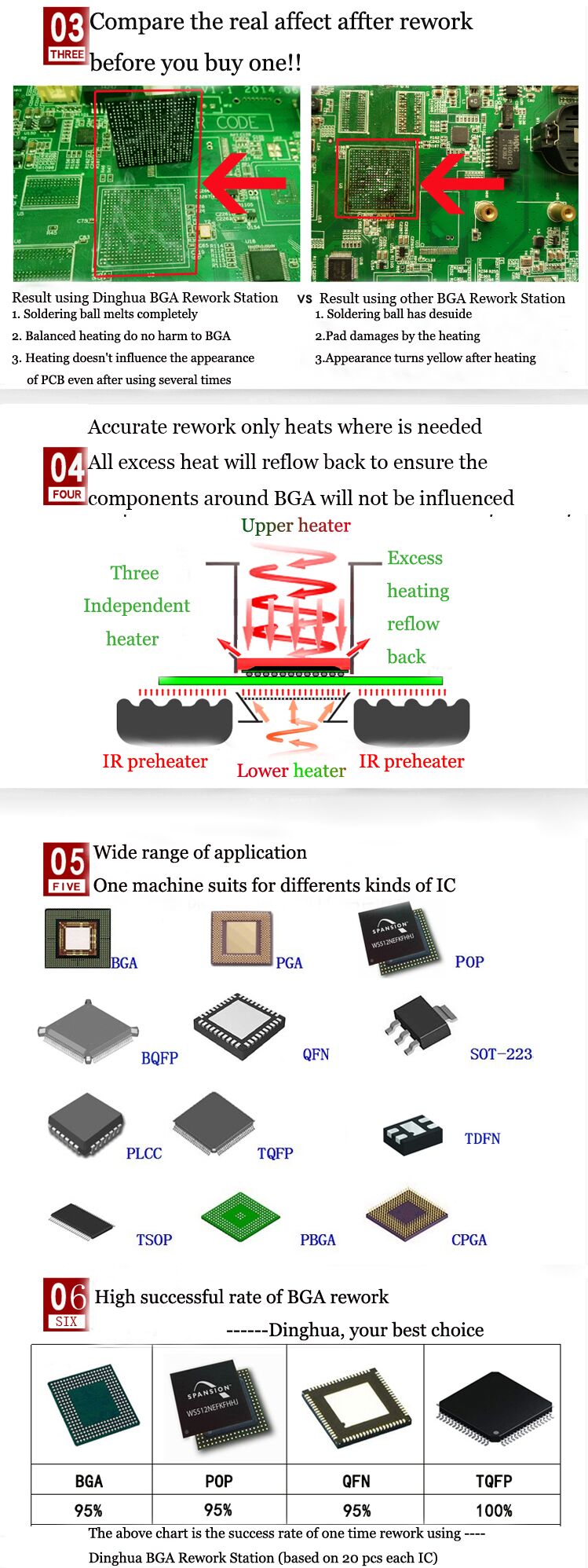

2. তিনটি স্বাধীন হিটার (গরম বায়ু এবং ইনফ্রারেড);

3. ভ্যাকুয়াম কলম;

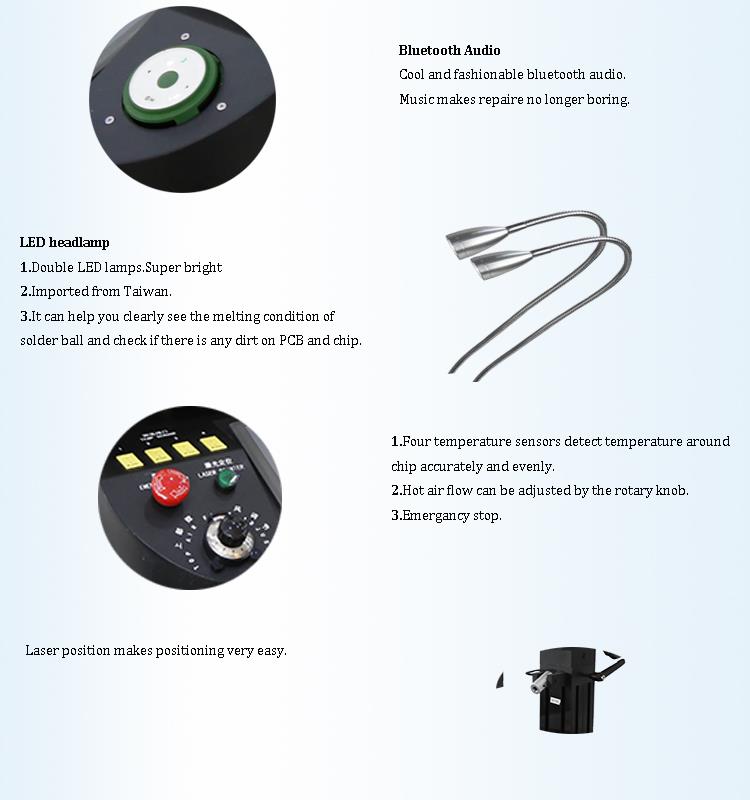

4. LED হেডল্যাম্প.

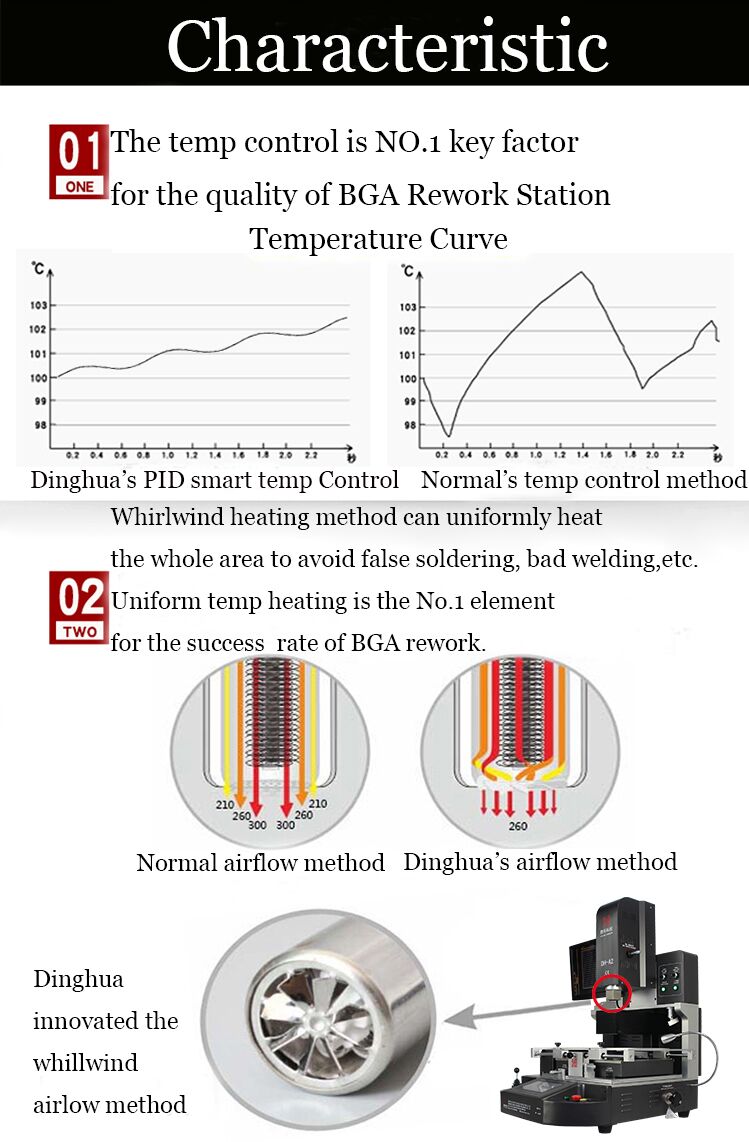

4. কেন আমাদের হট এয়ার টাচ স্ক্রিন এসএমডি রিওয়ার্ক স্টেশন বেছে নিন?





5. সার্টিফিকেট

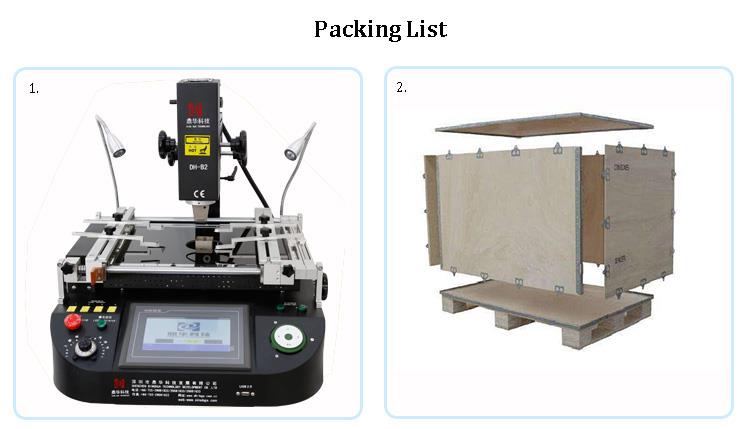

6. হট এয়ার টাচ স্ক্রিন এসএমডি রিওয়ার্ক স্টেশনের প্যাকিং ও চালান





8. সম্পর্কিত জ্ঞান

স্টেনসিল ব্যবহারে সতর্কতা

1. ইস্পাত জালের পরিচ্ছন্নতা

কেন স্টেনসিল ধোয়া?

সোল্ডার পেস্ট প্রিন্টিং গ্যারান্টি

স্টেনসিলগুলো ভালোভাবে ছিটিয়ে রাখুন

প্রিন্ট ব্রিজিং হ্রাস করুন

টিপিং, ভেঙে পড়া এবং অন্যান্য ভুল ছাপ এড়িয়ে চলুন

সতর্ক থাকুন:

1. স্টেনসিল পরিষ্কার রাখতে, নিশ্চিত করুন যে স্টেনসিলটি ধুলোর বিরুদ্ধে সুরক্ষিত।

2. অবশিষ্ট সোল্ডার পেস্ট নিরাময় এবং কঠিন এড়াতে স্টেনসিলটি ব্যবহারের সাথে সাথেই পরিষ্কার করা উচিত

অপসারণ করতে

3. স্টেনসিলগুলি একটি উত্সর্গীকৃত শেলফে স্থাপন করা উচিত এবং উল্লম্বভাবে স্থাপন করা উচিত। প্লেট এবং প্লেট বিচ্ছিন্ন করা হবে

একে অপরের থেকে (চিত্রায়িত হতে পারে), এবং একে অপরের সাথে স্ট্যাকিং এবং যোগাযোগ নিষিদ্ধ করা হবে। যে stencils জন্য

পরিষ্কার করার জন্য অপেক্ষা করছে, দুর্ঘটনাজনিত ক্ষতি এড়াতে এগুলি এলোমেলোভাবে স্থাপন করা উচিত নয়।



2. নিম্নলিখিত অস্বাভাবিকতা দেখা দিলে, নতুন প্রস্তুত স্টেনসিলটি প্রতিস্থাপন করতে হবে এবং পুরানো স্টেনসিলটি পরিষ্কার করতে হবে।

1. ইতিমধ্যে খোলা সোল্ডার পেস্ট ব্যারেল ব্যবহারের বৈধ সময়কাল অতিক্রম করেছে;

2. স্টেনসিল 8 ঘন্টা ব্যবহার করা হয়েছে;

3. ইস্পাত জাল প্লাগিং (ব্যাচ উত্পাদন ত্রুটি "অসম্পূর্ণ সোল্ডার পেস্ট প্রিন্টিং");



3. ইস্পাত নেট পরিষ্কারের পদ্ধতি

1. অনলাইন: স্বয়ংক্রিয়ভাবে প্রতি 5 টুকরা মুছা;

2. অফ-লাইন টাইপ: হাত-মোছা, আলোর নিচে অ্যালকোহল দিয়ে ম্যানুয়াল পরিষ্কার করা;

3. অফলাইন: অতিস্বনক পরিষ্কারের সরঞ্জাম;



4. ইস্পাত জালের টান পরীক্ষা

1. প্রতিটি অফ-লাইন পরিষ্কারের পরে স্টেনসিলটি অবশ্যই উত্তেজনার জন্য পরীক্ষা করা উচিত;

2. কমপক্ষে পাঁচটি টান বিন্দু পরিমাপ করুন (চার কোণ + কেন্দ্র বিন্দু);

3 টান সাধারণত 30N এর চেয়ে বেশি হয়;



5. স্টেনসিলের ব্যবস্থাপনা

1. স্টেনসিলের পরিষেবা জীবন একটি কার্যকর পদ্ধতিতে নির্দিষ্ট এবং নিরীক্ষণ করা উচিত। স্টেনসিল যা অতিক্রম করে

সেবা জীবন বাতিল করা উচিত. বর্ধিত ব্যবহারের জন্য স্টেনসিল ব্যবহার করা নিষিদ্ধ। (সাধারণত 100,000 বার)

2. প্রতিটি স্টেনসিলকে সংখ্যাযুক্ত করা উচিত এবং প্রতি স্টেনসিল ব্যবহার করা যেতে পারে এমন পণ্যগুলি স্পষ্টভাবে উল্লেখ করা উচিত।

3. প্রতিটি স্টেনসিলে সবসময় খুচরা যন্ত্রাংশ থাকার নিশ্চয়তা দেওয়া উচিত যাতে এটি দ্রুত প্রতিস্থাপন করা যায় যখন একটি

অস্বাভাবিক পরিস্থিতি দেখা দেয়।



6. ঝাল পেস্ট মুদ্রণ উপর ইস্পাত জাল প্রভাব

স্টেনসিলের বেধ এবং ইস্পাত জালের খোলার আকার সোল্ডার পেস্টের পরিমাণ নির্ধারণ করে

মুদ্রিত অতিরিক্ত সোল্ডার পেস্ট ব্রিজিং ঘটাবে। খুব কম সোল্ডার পেস্টের ফলে অপর্যাপ্ত সোল্ডার বা অপ্রতুল হবে-

dvertent ঝাল। ইস্পাত জালের খোলার আকৃতি এবং ইস্পাত জালের দেয়ালের মসৃণতা

সোল্ডার পেস্টের স্ট্রিপিংয়ের গুণমানকেও প্রভাবিত করে।
