DH-A2 হল বিদেশী বাজার এবং চীনা বাজারে সবচেয়ে বেশি বিক্রি হওয়া মডেল, এখন পর্যন্ত এটি Foxconn দ্বারা প্রয়োগ করা হয়েছে,

হুয়াওয়ে এবং অনেক কারখানা, এছাড়াও এটি একটি মেরামতের দোকানের জন্য একটি জনপ্রিয়, যেমন, অ্যাপল পরিষেবা কেন্দ্র,

Xiaomi পরিষেবা কেন্দ্র এবং অন্যান্য ব্যক্তিগত মেরামতের দোকান, ইত্যাদি। যেহেতু এটি উচ্চ দক্ষতা এবং সাশ্রয়ী।



1. বিজিএ রিওয়ার্ক রিবলিং স্টেশনের আবেদন



সোল্ডার করতে, রিবল করতে, বিভিন্ন ধরণের চিপগুলি ডিসোল্ডার করতে:



BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED চিপস এবং আরও অনেক কিছু।

2. বিজিএ রিওয়ার্ক রিবলিং স্টেশনের পণ্য বৈশিষ্ট্য

* স্থিতিশীল এবং দীর্ঘ জীবনকাল (ব্যবহার করে 15 বছরের জন্য ডিজাইন করা হয়েছে)

* উচ্চ সফল হার সহ বিভিন্ন মাদারবোর্ড মেরামত করতে পারে

* কঠোরভাবে গরম এবং শীতল তাপমাত্রা নিয়ন্ত্রণ

* অপটিক্যাল অ্যালাইনমেন্ট সিস্টেম: 0.01 মিমি এর মধ্যে সঠিকভাবে মাউন্ট করা

* অপারেশন করা সহজ। যে কেউ 30 মিনিটের মধ্যে এটি ব্যবহার করতে শিখতে পারে। কোন বিশেষ দক্ষতার প্রয়োজন নেই।

3. এর স্পেসিফিকেশনবিজিএ রিওয়ার্ক রিবলিং স্টেশন



পাওয়ার সাপ্লাই	110~240V 50/60Hz
পাওয়ার হার	5400W
অটো লেভেল	সোল্ডার, ডিসোল্ডার, পিক আপ এবং প্রতিস্থাপন, ইত্যাদি
অপটিক্যাল সিসিডি	একটি চিপ ফিডার সঙ্গে স্বয়ংক্রিয়
চলমান নিয়ন্ত্রণ	PLC (মিতসুবিশি)
চিপ ব্যবধান	0.15 মিমি

টাচস্ক্রিন	বক্ররেখা প্রদর্শিত, সময় এবং তাপমাত্রা সেটিং
PCBA আকার উপলব্ধ	22*22~400*420mm
চিপের আকার	1*1~80*80mm
ওজন	প্রায় 74 কেজি
প্যাকিং dims	82*77*97সেমি



4. এর বিবরণবিজিএ রিওয়ার্ক রিবলিং স্টেশন



1. টপ হট-এয়ার এবং একটি ভ্যাকুয়াম সাকার একসাথে ইনস্টল করা, যা সুবিধাজনকভাবে একটি চিপ/কম্পোনেন্ট বাছাই করেসারিবদ্ধ



2. একটি মনিটরের স্ক্রিনে চিত্রিত একটি চিপ বনাম মাদারবোর্ডে সেই বিন্দুগুলির জন্য একটি বিভক্ত দৃষ্টি সহ অপটিক্যাল সিসিডি৷

3. একটি চিপ (BGA, IC, POP এবং SMT, ইত্যাদি) বনাম এর মিলিত মাদারবোর্ডের বিন্দুগুলির জন্য ডিসপ্লে স্ক্রীনসোল্ডারিং আগে।





4. 3 হিটিং জোন, উপরের গরম-বাতাস, নিম্ন গরম-বাতাস এবং IR প্রিহিটিং জোন, যা ছোট থেকে ব্যবহার করা যেতে পারে

আইফোন মাদারবোর্ড, এছাড়াও, কম্পিউটার এন টিভি মেইনবোর্ড পর্যন্ত, ইত্যাদি।

5. ইস্পাত-জাল দ্বারা আচ্ছাদিত IR প্রিহিটিং জোন, যা গরম করার উপাদানগুলিকে সমানভাবে এবং নিরাপদ করে তোলে।





6. সময় এবং তাপমাত্রা সেটিং জন্য অপারেশন ইন্টারফেস, তাপমাত্রা প্রোফাইল হিসাবে সংরক্ষণ করা যেতে পারে

50টির মতো,000টি গ্রুপ।









5. কেন আমাদের BGA রিওয়ার্ক রিবলিং স্টেশন বেছে নিন?



6. বিজিএ রিওয়ার্ক রিবলিং স্টেশনের সার্টিফিকেট

UL, E-MARK, CCC, FCC, CE ROHS সার্টিফিকেট। ইতিমধ্যে, গুণমান সিস্টেম উন্নত এবং নিখুঁত করতে,

Dinghua ISO, GMP, FCCA, C-TPAT অন-সাইট অডিট সার্টিফিকেশন পাস করেছে।

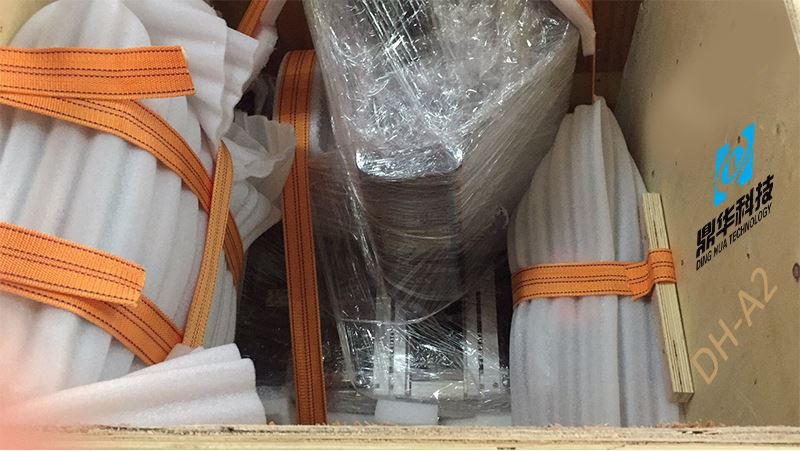

7. বিজিএ রিওয়ার্ক রিবলিং স্টেশনের প্যাকিং ও চালান



8. বিজিএ রিওয়ার্ক রিবলিং স্টেশনের জন্য চালান

DHL, TNT, FEDEX, SF, সমুদ্র পরিবহন এবং অন্যান্য বিশেষ লাইন, ইত্যাদি. আপনি যদি অন্য শিপিং শব্দ চান,

আমাদের বলুন.আমরা আপনাকে সমর্থন করব।



9. অর্থপ্রদানের শর্তাবলী

ব্যাঙ্ক ট্রান্সফার, ওয়েস্টার্ন ইউনিয়ন, ক্রেডিট কার্ড।

আপনার অন্য সমর্থন প্রয়োজন হলে আমাদের বলুন.



10. BGA রিওয়ার্ক স্টেশন DH-A2 এর জন্য অপারেশন গাইড





11. বিজিএ রিওয়ার্ক রিবলিং স্টেশনের জন্য প্রাসঙ্গিক জ্ঞান



বিজিএ রিওয়ার্ক স্টেশন ব্যবহার করার পদক্ষেপ

1. পদ্ধতি শুরু করুন:

1.1 বাহ্যিক বিদ্যুৎ সরবরাহের সংযোগটি স্বাভাবিক 220V কিনা তা পরীক্ষা করুন৷

1.2 মেশিনের প্রতিটি ইউনিটের পাওয়ার সুইচ চালু করুন

3. বিচ্ছিন্নকরণ পদ্ধতি:

3.1 PCBA BGA কার্ডটি সরানো হবে PCBA কার্ডের সাপোর্ট ফ্রেমে স্থির করা হয়েছে।

3.2 PCBA কে উচ্চতা সীমা বারে নিয়ে যান, সমর্থন ফ্রেমের উচ্চতা সামঞ্জস্য করুন যাতে PCBA এর উপরের পৃষ্ঠটি যোগাযোগে থাকে

উচ্চতা সীমা বার নীচে সঙ্গে.

3.3 পজিশনিং হেডকে ঘড়ির কাঁটার দিকে ঘুরিয়ে সরাসরি সামনের 90 ডিগ্রি অবস্থানে নিয়ে যান এবং PCBA-কে কম-এর অবস্থানের কেন্দ্রে নিয়ে যান।

ponent সরানো হবে এবং প্রান্তিককরণ মাথার লাল কেন্দ্র।

3.4 উপাদান অপসারণ করতে হিটিং প্রোগ্রাম নির্বাচন করতে হ্যান্ডেল ব্যবহার করুন

3.5 অপসারণের জন্য বাম গরম করার মাথাটি সরাসরি উপাদানটির উপর রাখুন এবং মেশিনটি স্বয়ংক্রিয়ভাবে উপাদানটিকে গরম করবে।

3.6 190 ডিগ্রীতে উত্তপ্ত হলে, মেশিনটি একটি বিরতিহীন "বীপ ... বিপ" শব্দ নির্গত করে। এই মুহুর্তে, তাপমাত্রা o- ক্রমাঙ্কিত হয়

nce (নিয়ন্ত্রণ বোতাম); যখন মেশিনটি "বীপ... একটানা বীপ" নির্গত করতে উত্তপ্ত হয়, তখন ভ্যাকুয়াম সুইচ চালু থাকে, মাথা তুলতে চাপ দিন,

কম্পোনেন্টটি ভ্যাকুয়াম করুন, স্টোরেজ কম্পোনেন্টের বাম প্ল্যাটফর্মে হিটিং হেডটি ঘোরান, মাথা তুলতে চাপুন, BGA করবে

স্বয়ংক্রিয়ভাবে ড্রপ এবং BGA সরানো হবে.

3.7 উপাদানগুলি সরাতে উপরের পদক্ষেপগুলি অনুসরণ করুন৷

4. উপাদান লোড করার প্রক্রিয়া:

4.1 PCBA উপরে 3 পয়েন্টে বর্ণিত ধাপ অনুযায়ী লোড করা হয়েছে।{3}}.2 উপরে।

4.2 বিজিএ যে প্ল্যাটফর্মের মাঝখানে সোল্ডার করতে হবে সেখানে বিজিএ সংযুক্ত করুন, পিসিবি বন্ধনীটি সরান (বাম-ডান দিক-

ction) যাতে BGA সরাসরি ভ্যাকুয়াম অগ্রভাগের নিচে থাকে। বোতাম টিপুন, নীচের প্রান্তের দিকে সেট মাথার নীচের অংশ,

ম্যানুয়ালি সেট হেডের সুইচটি ঘুরিয়ে নিশ্চিত করুন যে অগ্রভাগটি বিজিএ-র উপরের পৃষ্ঠে পৌঁছেছে এবং ডিভাইসটিকে একটি-

স্বয়ংক্রিয়ভাবে ভ্যাকুয়াম সুইচ (ভ্যাকুয়াম ক্লিনার) চালু করুন, তারপর ম্যানুয়ালি এটিকে আসল অবস্থানে ঘুরিয়ে দিন, হ্যান্ডেল বোতাম টিপুন এবং

পজিশনিং হেড স্বয়ংক্রিয়ভাবে সর্বোচ্চ অবস্থানে উঠে যায়।

4.3 রেকর্ডিং টুলটি সরান যাতে এটি সরাসরি অগ্রভাগের অংশের নীচে থাকে, PCB বোর্ড ধারকটিকে সরান যাতে অবস্থান

সোল্ডার করা উপাদানটি সরাসরি রেকর্ডিং টুলের অধীনে থাকে এবং তৈরি করার জন্য উপাদানটির উচ্চতা যথাযথভাবে সামঞ্জস্য করে

পরিষ্কার চিত্র

4.4 আপনি দেখতে পাচ্ছেন যে মনিটরে লাল BGA পিন এবং নীল PAD প্যাড পয়েন্ট রয়েছে। সেলাইয়ের দুটি সেটকে তাদের সাথে সামঞ্জস্য করুন

একটি সময়ে একটি অবস্থান. কেন্দ্রীভূত করার পরে, লোকেটারটিকে মূল অবস্থানে ঠেলে দিন এবং BGA কো- ছেড়ে যেতে হ্যান্ডেল বোতামে ক্লিক করুন।

ভ্যাকুয়াম সুইচ লাইট (ভ্যাকুয়াম ক্লিনার) না হওয়া পর্যন্ত পিসিবি বোর্ডের সংশ্লিষ্ট কম্পোনেন্টের অবস্থানে mponent মাউন্ট করে

বন্ধ হয়ে যায়, মাউন্টিং হেডটি সামান্য তুলুন এবং মাউন্টিং হেডে ফিরে যেতে বোতামটি ক্লিক করুন।

4.5 ধাপ 3 পুনরাবৃত্তি করুন।{3}}.5 উপরে

4.6 190 ডিগ্রিতে উত্তপ্ত হলে, মেশিনটি "বীপ... বিপ" নির্গত করে। কম্পোনেন্টের নীচে সোল্ডারিং প্রক্রিয়াটি দেখুন

মনিটরের মাধ্যমে), নির্দেশ করে যে সোল্ডারিং স্বাভাবিকভাবে সম্পন্ন হয়েছে, হিটিং হেডটি সরিয়ে দিন এবং PCBA কে

ঠান্ডা করার জন্য ফ্যান।



5. তাপমাত্রা সেটিং:

স্ট্রিপিং তাপমাত্রা সেটিং:

মেশিনের সাথে সরবরাহকৃত কনফিগারেশন দেখুন

ঢালাই তাপমাত্রা সমন্বয়:

মেশিনের সাথে সরবরাহকৃত কনফিগারেশন দেখুন



6. যেসব বিষয় মনোযোগের প্রয়োজন:

1. সংশ্লিষ্ট অংশের ক্ষতি এড়াতে অপারেশন চলাকালীন প্রতিটি ডিভাইস ইউনিটের যোগাযোগের দিকে মনোযোগ দিন।

2. বৈদ্যুতিক শক এবং পোড়া এড়াতে অপারেটর তার নিজের নিরাপত্তার দিকে মনোযোগ দেয়।

3. সরঞ্জাম রক্ষণাবেক্ষণ এবং রক্ষণাবেক্ষণ, সমস্ত দিক পরিষ্কার এবং পরিপাটি রাখুন।

4. সরঞ্জামগুলি ব্যবহার করার পরে, এটি অবশ্যই সময়মতো ইনস্টল করা উচিত, সুসংগঠিত এবং 5S প্রয়োজনীয়তাগুলির সাথে সঙ্গতিপূর্ণ৷

5. কোন সমস্যা দেখা দিলে, প্রযুক্তিবিদ বা প্রসেস ইঞ্জিনিয়ার দ্বারা অবিলম্বে সমাধান করুন।
