লেজার পজিশনিং বিজিএ রিওয়ার্ক স্টেশন

স্বয়ংক্রিয় লেজার পজিশনিং বিজিএ রিওয়ার্ক স্টেশন



একটি স্বয়ংক্রিয় লেজার পজিশনিং বিজিএ রিওয়ার্ক স্টেশন একটি মেশিন যা ক্ষতিগ্রস্ত বল গ্রিড মেরামত বা প্রতিস্থাপন করতে ব্যবহৃত হয়

একটি মুদ্রিত সার্কিট বোর্ডে (পিসিবি) অ্যারে (বিজিএ) উপাদান। স্টেশনটি সঠিকভাবে পোজ করার জন্য লেজার প্রযুক্তি ব্যবহার করে-

পুনর্ব্যবহার প্রক্রিয়া চলাকালীন বিজিএ কম্পোনেন্টকে আইশন করুন এবং সারিবদ্ধ করুন, নিশ্চিত করুন যে এটি পিসিবিতে সুনির্দিষ্টভাবে স্থাপন করা হয়েছে।

এবং সঠিকভাবে সোল্ডার করা। লেজার পজিশনিং প্রযুক্তির ব্যবহার প্রক্রিয়াটিকে আরও দ্রুত, আরও সুনির্দিষ্ট এবং লাল-

পুনরায় কাজ করার সময় PCB বা উপাদানের ক্ষতির ঝুঁকি বাড়ায়।





PCB এবং উপাদানগুলি দেখার জন্য একটি উচ্চ-রেজোলিউশন ক্যামেরা



একটি নির্ভুল লেজার প্রান্তিককরণ সিস্টেম



পুনর্ব্যবহার প্রক্রিয়া চলাকালীন PCB-এর তাপমাত্রা নিয়ন্ত্রণ করার জন্য একটি সামঞ্জস্যযোগ্য হিটিং সিস্টেম



উপাদানগুলির তাপমাত্রা নিয়ন্ত্রণ এবং ক্ষতি প্রতিরোধ করার জন্য একটি কুলিং সিস্টেম



পুরো প্রক্রিয়া পরিচালনা করার জন্য একটি বুদ্ধিমান নিয়ন্ত্রণ ব্যবস্থা



1. লেজার পজিশনিং বিজিএ রিওয়ার্ক স্টেশনের আবেদন

সব ধরনের মাদারবোর্ড বা PCBA নিয়ে কাজ করুন।

সোল্ডার, রিবল, ডিসোল্ডারিং বিভিন্ন ধরণের চিপ: বিজিএ, পিজিএ, পিওপি, বিকিউএফপি, কিউএফএন, এসওটি 223, পিএলসিসি, টিকিউএফপি, টিডিএফএন, টিএসওপি,

PBGA, CPGA, LED চিপ।

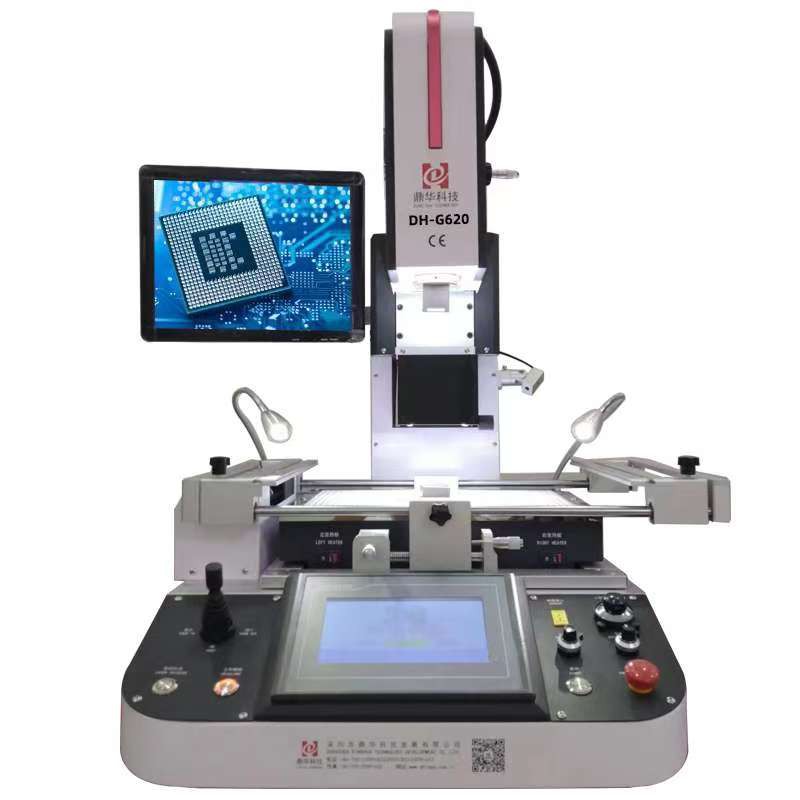

DH-G620 সম্পূর্ণরূপে DH-A2 এর মতই, স্বয়ংক্রিয়ভাবে ডিসোল্ডারিং, পিক-আপ, পিটিং ব্যাক এবং সোল্ডারিং একটি চিপের জন্য, মাউন্ট করার জন্য অপটিক্যাল অ্যালাইনমেন্ট সহ, আপনার অভিজ্ঞতা থাকুক বা না থাকুক, আপনি এক ঘন্টার মধ্যে এটি আয়ত্ত করতে পারবেন।

2. এর পণ্য বৈশিষ্ট্যঅপটিক্যাল অ্যালাইনমেন্ট লেজার পজিশনিং বিজিএ রিওয়ার্ক স্টেশন



3. DH-A2 এর স্পেসিফিকেশনলেজার পজিশনিং বিজিএ রিওয়ার্ক স্টেশন

ক্ষমতা	5300W
শীর্ষ হিটার	গরম বাতাস 1200W
নিচের হিটার	গরম বাতাস 1200W.ইনফ্রারেড 2700W
পাওয়ার সাপ্লাই	AC220V±10% 50/60Hz
মাত্রা	L530*W670*H790 মিমি
পজিশনিং	V-খাঁজ PCB সমর্থন, এবং বহিরাগত সার্বজনীন ফিক্সচার সঙ্গে
তাপমাত্রা নিয়ন্ত্রণ	কে টাইপ থার্মোকল, বন্ধ লুপ নিয়ন্ত্রণ, স্বাধীন গরম
তাপমাত্রা নির্ভুলতা	±2 ডিগ্রী
পিসিবি আকার	সর্বোচ্চ 450*490 মিমি, সর্বনিম্ন 22*22 মিমি
ওয়ার্কবেঞ্চ ফাইন-টিউনিং	±15মিমি সামনে/পেছনে, ±15মিমি ডান/বাম
বিজিএচিপ	80*80-1*1 মিমি
ন্যূনতম চিপ ব্যবধান	0.15 মিমি
টেম্প সেন্সর	1 (ঐচ্ছিক)
নেট ওজন	70 কেজি



4. লেজার পজিশনিং বিজিএ রিওয়ার্ক স্টেশনের বিশদ বিবরণ





6.এর শংসাপত্রলেজার পজিশনিং বিজিএ রিওয়ার্ক স্টেশন

UL, E-MARK, CCC, FCC, CE ROHS সার্টিফিকেট। ইতিমধ্যে, মান ব্যবস্থার উন্নতি ও নিখুঁত করতে, ডিংহুয়া আইএসও, জিএমপি, এফসিসিএ, সি-টিপিএটি অন-সাইট অডিট সার্টিফিকেশন পাস করেছে।



7. প্যাকিং এবং চালানসিসিডি ক্যামেরা সহ লেজার পজিশনিং বিজিএ রিওয়ার্ক স্টেশন





8. জন্য চালানঅপটিক্যাল অ্যালাইনমেন্ট সহ লেজার পজিশনিং বিজিএ রিওয়ার্ক স্টেশন

ডিএইচএল/টিএনটি/ফেডেক্স। আপনি অন্য শিপিং মেয়াদ চান, আমাদের বলুন. আমরা আপনাকে সমর্থন করব।



9. অর্থপ্রদানের শর্তাবলী

ব্যাংক স্থানান্তর, ওয়েস্টার্ন ইউনিয়ন, ক্রেডিট কার্ড।

আপনি অন্য সমর্থন প্রয়োজন হলে আমাদের বলুন.



11. সম্পর্কিত জ্ঞান



ওয়্যারিং হল PCB ডিজাইন প্রক্রিয়ার সবচেয়ে বিস্তারিত এবং অত্যন্ত দক্ষ দিক। এমনকি প্রকৌশলী যারা দশ বছরেরও বেশি সময় ধরে ওয়্যারিং করছেন তারা প্রায়শই তাদের ওয়্যারিং দক্ষতা সম্পর্কে অনিশ্চিত বোধ করেন কারণ তারা সমস্ত ধরণের সমস্যার সম্মুখীন হয়েছেন এবং দুর্বল সংযোগ থেকে যে সমস্যাগুলি উদ্ভূত হতে পারে তা জানেন৷ ফলস্বরূপ, তারা এগিয়ে যেতে দ্বিধা করতে পারে। যাইহোক, এখনও এমন মাস্টার আছে যারা যুক্তিবাদী জ্ঞানের অধিকারী এবং একই সময়ে, সুন্দর এবং শৈল্পিকভাবে তারগুলিকে রুট করার জন্য তাদের অন্তর্দৃষ্টি ব্যবহার করে।

এখানে কিছু দরকারী তারের টিপস এবং কৌশল রয়েছে:

প্রথমত, একটি মৌলিক ভূমিকা দিয়ে শুরু করা যাক। একটি PCB-তে স্তরের সংখ্যা একক-স্তর, দ্বি-স্তর এবং মাল্টি-লেয়ার বোর্ডে শ্রেণীবদ্ধ করা যেতে পারে। একক-স্তর বোর্ডগুলি এখন বেশিরভাগই বাদ দেওয়া হয়েছে, যখন ডাবল-লেয়ার বোর্ডগুলি সাধারণত অনেক সাউন্ড সিস্টেমে ব্যবহৃত হয়, সাধারণত পাওয়ার এম্প্লিফায়ারগুলির জন্য একটি রুক্ষ বোর্ড হিসাবে কাজ করে। মাল্টি-লেয়ার বোর্ডগুলি চার বা ততোধিক স্তর সহ বোর্ডগুলিকে বোঝায়। উপাদান ঘনত্বের জন্য, একটি চার-স্তর বোর্ড সাধারণত যথেষ্ট।

via holes এর দৃষ্টিকোণ থেকে, এগুলিকে গর্ত, অন্ধ গর্ত এবং চাপা গর্তের মাধ্যমে ভাগ করা যায়। A থ্রু হোল উপরের স্তর থেকে নীচের স্তরে সরাসরি যায়; একটি অন্ধ গর্ত উপরে বা নীচের স্তর থেকে মধ্য স্তর পর্যন্ত প্রসারিত না করেই। অন্ধ গর্তের সুবিধা হল যে তাদের অবস্থানগুলি অন্যান্য স্তরগুলিতে রাউটিং করার জন্য অ্যাক্সেসযোগ্য থাকে। সমাহিত ভায়া বোর্ডের মধ্যে স্তরগুলিকে সংযুক্ত করে এবং পৃষ্ঠ থেকে সম্পূর্ণরূপে অদৃশ্য।

স্বয়ংক্রিয় ওয়্যারিংয়ের আগে, উচ্চতর প্রয়োজনীয়তার সাথে তারগুলি অগ্রিম-ওয়্যার করা উচিত। প্রতিফলন হস্তক্ষেপ এড়াতে ইনপুট এবং আউটপুট প্রান্তের প্রান্ত সংলগ্ন হওয়া উচিত নয়। প্রয়োজনে, গ্রাউন্ড তারগুলিকে বিচ্ছিন্ন করা যেতে পারে, এবং দুটি সন্নিহিত স্তরের তারগুলি একে অপরের সাথে লম্ব হওয়া উচিত, কারণ সমান্তরাল তারগুলি পরজীবী যুগল হওয়ার সম্ভাবনা বেশি। স্বয়ংক্রিয় ওয়্যারিং এর কার্যকারিতা একটি ভাল লেআউটের উপর নির্ভর করে, এবং তারের নিয়মগুলি আগেই সেট করা যেতে পারে, যেমন তারের বাঁকের সংখ্যা, গর্তের মাধ্যমে এবং রাউটিং পদক্ষেপগুলি। সাধারণত, শর্ট সার্কিটগুলিকে দ্রুত সংযোগ করতে প্রথমে অনুসন্ধানমূলক তারের সঞ্চালন করা হয় এবং রাউটিং একটি গোলকধাঁধা লেআউটের মাধ্যমে অপ্টিমাইজ করা হয়। এটি পাড়া তারের সংযোগ বিচ্ছিন্ন করার এবং সামগ্রিক তারের প্রভাবকে উন্নত করার জন্য প্রয়োজন অনুসারে পুনরায় রাউটিং করার অনুমতি দেয়।

লেআউটের জন্য, একটি নীতি হল যতটা সম্ভব সংকেত এবং সিমুলেশন আলাদা করা; বিশেষত, কম-গতির সংকেতগুলি উচ্চ-গতির সংকেতের কাছাকাছি হওয়া উচিত নয়। সবচেয়ে মৌলিক নীতি হল এনালগ গ্রাউন্ড থেকে ডিজিটাল গ্রাউন্ডকে আলাদা করা। যেহেতু ডিজিটাল গ্রাউন্ডে স্যুইচিং ডিভাইস জড়িত থাকে, যা স্যুইচিং মুহুর্তের সময় বড় স্রোত এবং নিষ্ক্রিয় অবস্থায় ছোট স্রোত আঁকতে পারে, এটি অ্যানালগ গ্রাউন্ডের সাথে মিশ্রিত করা যায় না।
