হট এয়ার বিজিএ রিওয়ার্ক স্টেশন

হট এয়ার বিজিএ রিওয়ার্ক স্টেশন

1. হট এয়ার বিজিএ রিওয়ার্ক স্টেশনের আবেদন

কম্পিউটারের মাদারবোর্ড, স্মার্ট ফোন, ল্যাপটপ, ম্যাকবুক লজিক বোর্ড, ডিজিটাল ক্যামেরা, এয়ার কন্ডিশনার, টিভি এবং অন্যান্য

চিকিৎসা শিল্প, যোগাযোগ শিল্প, অটোমোবাইল শিল্প, ইত্যাদি থেকে ইলেকট্রনিক সরঞ্জাম।

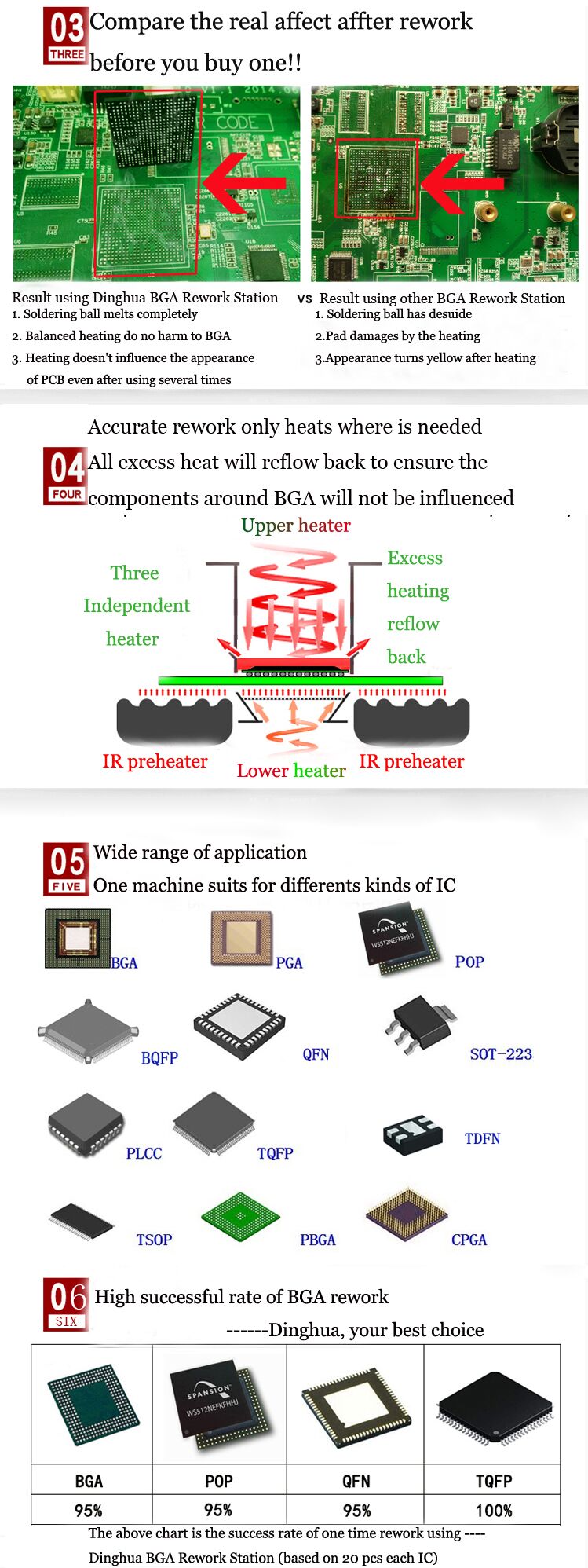

বিভিন্ন ধরণের চিপগুলির জন্য উপযুক্ত: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED চিপ।

2. হট এয়ার বিজিএ রিওয়ার্ক স্টেশনের পণ্য বৈশিষ্ট্য

• সুনির্দিষ্ট অপটিক্যাল প্রান্তিককরণ সিস্টেম

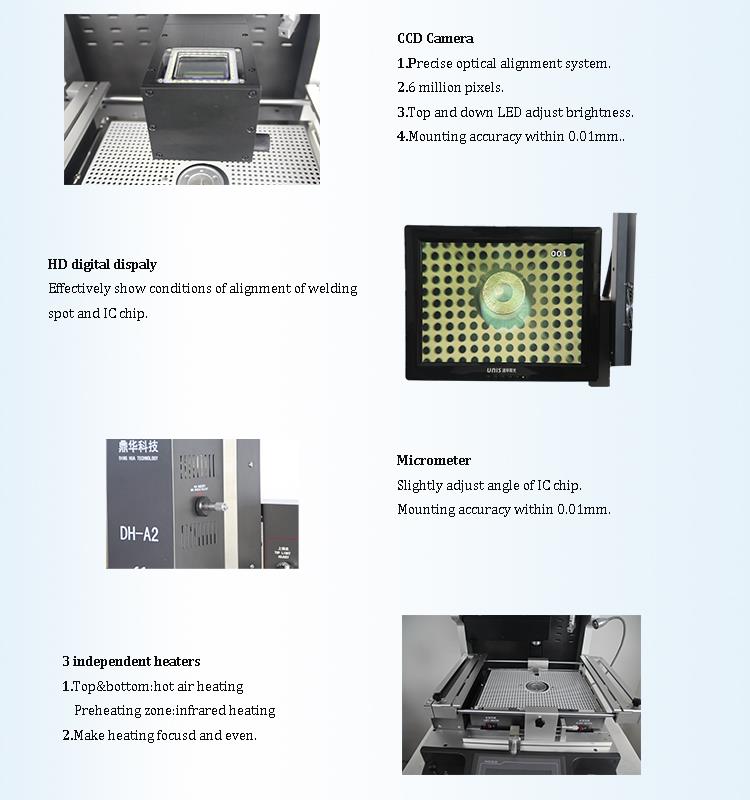

• CCD ক্যামেরা 200x পর্যন্ত প্রসারিত করে, উপরে/নীচে আলোর উজ্জ্বলতা সামঞ্জস্য করার ফাংশন সহ, মাউন্টিং নির্ভুলতা 0.01 মিমি এর মধ্যে।

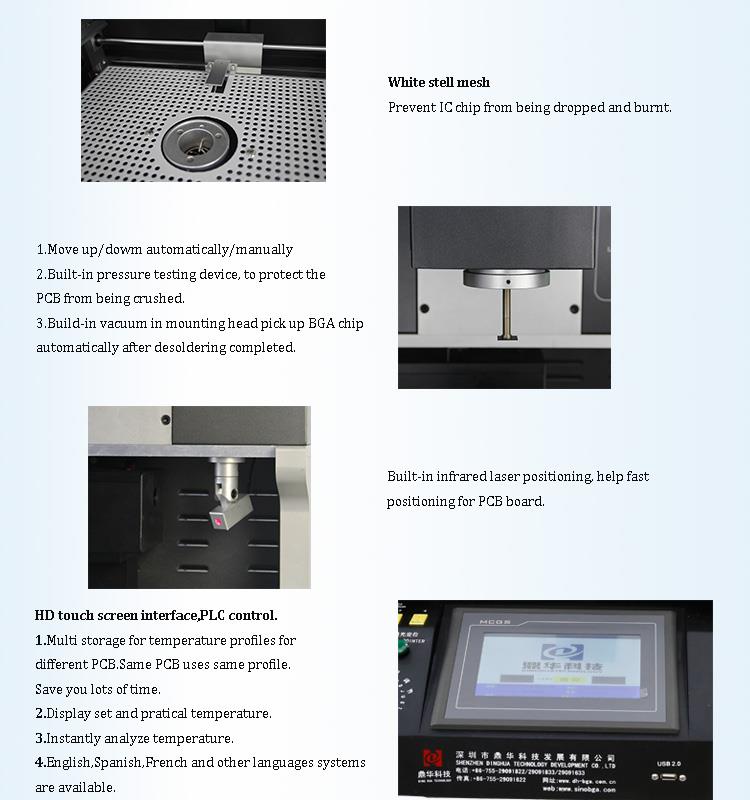

• স্বয়ংক্রিয় ডিসোল্ডারিং, মাউন্টিং এবং সোল্ডারিং, ডিসোল্ডারিং সম্পন্ন হলে স্বয়ংক্রিয় পিক আপ চিপ।

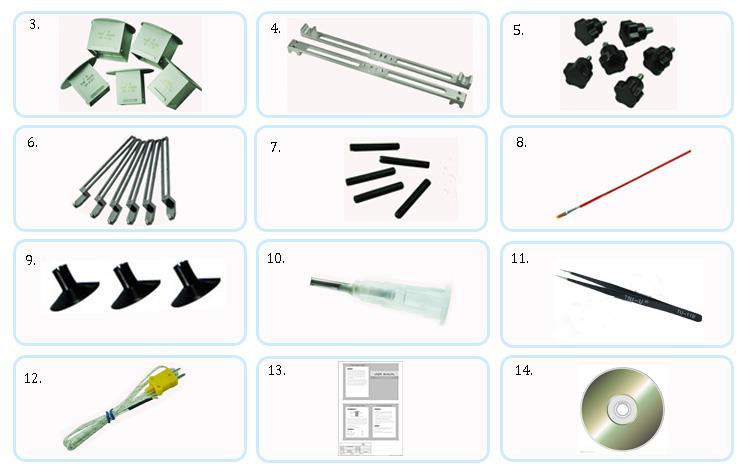

• অগ্রভাগের 5টি ভিন্ন আকারের সাথে আসে: উপরের 31*31mm, 38*38mm, 41*41mm। নীচে 34*34 মিমি, 55*55 মিমি
• হাই পাওয়ার ক্রস ফ্লো ফ্যান, পিসিবিকে খুব দ্রুত ঠান্ডা করে, এটিকে বিকৃতি থেকে রোধ করে।

3. হট এয়ার বিজিএ রিওয়ার্ক স্টেশনের স্পেসিফিকেশন

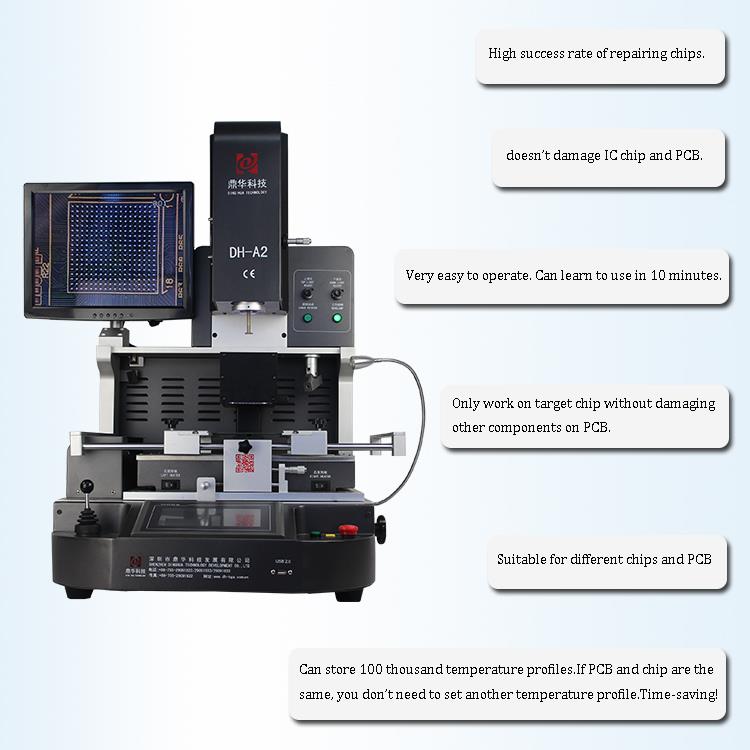

4. হট এয়ার বিজিএ রিওয়ার্ক স্টেশনের বিশদ বিবরণ

5. কেন আমাদের হট এয়ার বিজিএ রিওয়ার্ক স্টেশন বেছে নিন?

6. হট এয়ার বিজিএ রিওয়ার্ক স্টেশনের সার্টিফিকেট

7. হট এয়ার বিজিএ রিওয়ার্ক স্টেশনের প্যাকিং ও চালান

8. সম্পর্কিত জ্ঞান

SMT প্যাকেজ এর সুবিধা কি কি?

সারফেস মাউন্ট টেকনোলজি (এসএমটি) সার্কিটের প্রয়োজনীয়তা অনুসারে একটি প্রিন্টেড সার্কিট বোর্ডে (PCB) পৃষ্ঠের সমাবেশের জন্য উপযুক্ত ক্ষুদ্রাকৃতি বা শীট-গঠিত উপাদানগুলি স্থাপন করার প্রক্রিয়াকে বোঝায়। এই উপাদানগুলিকে সোল্ডারিং প্রক্রিয়ার মাধ্যমে একত্রিত করা হয় যেমন রিফ্লো সোল্ডারিং বা ওয়েভ সোল্ডারিং কার্যকরী ইলেকট্রনিক অ্যাসেম্বলি তৈরি করতে।

এসএমটি এবং থ্রু-হোল টেকনোলজি (টিএইচটি) এর মধ্যে প্রাথমিক পার্থক্য মাউন্টিং পদ্ধতিতে রয়েছে। একটি ঐতিহ্যগত THT PCB-তে, উপাদান এবং সোল্ডার জয়েন্টগুলি বোর্ডের বিপরীত দিকে অবস্থিত। বিপরীতে, একটি এসএমটি পিসিবিতে, সোল্ডার জয়েন্ট এবং উপাদান উভয়ই একই দিকে থাকে। ফলস্বরূপ, একটি SMT বোর্ডে গর্তের মাধ্যমে শুধুমাত্র সার্কিট স্তরগুলিকে সংযুক্ত করতে ব্যবহৃত হয়, যার ফলে উল্লেখযোগ্যভাবে কম এবং ছোট গর্ত হয়। এটি পিসিবিতে অনেক বেশি সমাবেশ ঘনত্বের জন্য অনুমতি দেয়।

এসএমটি উপাদানগুলি তাদের প্যাকেজিংয়ে প্রাথমিকভাবে THT উপাদানগুলির থেকে পৃথক। এসএমটি প্যাকেজগুলি সোল্ডারিংয়ের সময় উচ্চ তাপমাত্রা সহ্য করার জন্য ডিজাইন করা হয়েছে, যার জন্য উপাদান এবং সাবস্ট্রেটের তাপ সম্প্রসারণের সামঞ্জস্যপূর্ণ সহগ প্রয়োজন। এই কারণগুলি পণ্য ডিজাইনে অত্যন্ত গুরুত্বপূর্ণ।

এসএমটি প্রক্রিয়া প্রযুক্তির মূল বৈশিষ্ট্য

সমাবেশ পদ্ধতির ক্ষেত্রে এসএমটি THT থেকে মৌলিকভাবে পৃথক: SMT বোর্ডে "আঁটসাঁট করা" উপাদান জড়িত, যেখানে THT ছিদ্রের মাধ্যমে "প্লাগিং" উপাদানগুলিকে অন্তর্ভুক্ত করে। সাবস্ট্রেট, কম্পোনেন্ট ফর্ম, সোল্ডার জয়েন্ট মর্ফোলজি এবং সমাবেশ প্রক্রিয়া পদ্ধতিতেও পার্থক্য স্পষ্ট।

সঠিক SMT প্যাকেজ নির্বাচন করার সুবিধা

1. PCB স্থান দক্ষ ব্যবহার: SMT উল্লেখযোগ্য PCB এলাকা সংরক্ষণ করে, উচ্চ ঘনত্বের ডিজাইনের জন্য অনুমতি দেয়।
2. উন্নত বৈদ্যুতিক কর্মক্ষমতা: ছোট বৈদ্যুতিক পাথ কর্মক্ষমতা উন্নত.
3. পরিবেশগত সুরক্ষা: প্যাকেজিং উপাদানগুলিকে বাহ্যিক কারণ যেমন আর্দ্রতা থেকে রক্ষা করে।
4. নির্ভরযোগ্য সংযোগ: SMT শক্তিশালী এবং স্থিতিশীল যোগাযোগ লিঙ্ক নিশ্চিত করে।
5. বর্ধিত তাপ অপচয়: উন্নত তাপ ব্যবস্থাপনা, পরীক্ষা, এবং সংকেত সংক্রমণ সুবিধা.

এসএমটি ডিজাইন এবং উপাদান নির্বাচনের গুরুত্ব

SMT উপাদান নির্বাচন এবং নকশা সামগ্রিক পণ্য নকশা একটি গুরুত্বপূর্ণ ভূমিকা পালন করে. সিস্টেম আর্কিটেকচার এবং বিস্তারিত সার্কিট ডিজাইনের পর্যায়ে, ডিজাইনাররা উপাদানগুলির প্রয়োজনীয় বৈদ্যুতিক কর্মক্ষমতা এবং ফাংশন নির্ধারণ করে। এসএমটি ডিজাইন পর্বে, প্যাকেজ ফর্ম এবং কাঠামো সম্পর্কে সিদ্ধান্তগুলি সরঞ্জাম এবং প্রক্রিয়ার ক্ষমতার পাশাপাশি সামগ্রিক নকশার প্রয়োজনীয়তার সাথে সারিবদ্ধ হওয়া উচিত।

সারফেস মাউন্ট সোল্ডার জয়েন্টগুলির দ্বৈত ভূমিকা

সারফেস মাউন্ট সোল্ডার জয়েন্টগুলি যান্ত্রিক এবং বৈদ্যুতিক সংযোগ হিসাবে কাজ করে। সোল্ডার জয়েন্টগুলির উপযুক্ত নির্বাচন সরাসরি PCB ডিজাইনের ঘনত্ব, উত্পাদনযোগ্যতা, পরীক্ষাযোগ্যতা এবং নির্ভরযোগ্যতাকে প্রভাবিত করে।
