DH-A2 BGA রিওয়ার্ক স্টেশন

DH-A2 BGA রিওয়ার্ক স্টেশন

1. DH-A2 BGA রিওয়ার্ক স্টেশনের আবেদন

বিভিন্ন PCB জন্য উপযুক্ত.

কম্পিউটারের মাদারবোর্ড, স্মার্ট ফোন, ল্যাপটপ, ম্যাকবুক লজিক বোর্ড, ডিজিটাল ক্যামেরা, এয়ার কন্ডিশনার, টিভি এবং

চিকিৎসা শিল্প, যোগাযোগ শিল্প, অটোমোবাইল শিল্প, ইত্যাদি থেকে অন্যান্য ইলেকট্রনিক সরঞ্জাম।

বিভিন্ন ধরণের চিপগুলির জন্য উপযুক্ত: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA,

LED চিপ।

2. DH-A2 BGA রিওয়ার্ক স্টেশনের পণ্য বৈশিষ্ট্য

• ডিসোল্ডারিং, মাউন্টিং এবং সোল্ডারিং স্বয়ংক্রিয়ভাবে।

• উচ্চ আয়তনের বৈশিষ্ট্য (250 l/মিনিট), নিম্নচাপ (0.22kg/cm2), নিম্ন তাপমাত্রা (220 ডিগ্রি) সম্পূর্ণরূপে পুনরায় কাজ করে

বিজিএ চিপস বিদ্যুৎ এবং চমৎকার সোল্ডারিং মানের গ্যারান্টি দেয়।

• নীরব এবং নিম্নচাপের ধরণের এয়ার ব্লোয়ারের ব্যবহার নীরব ভেন্টিলেটরের নিয়ন্ত্রণের অনুমতি দেয়, বায়ু প্রবাহ

সর্বোচ্চ 250 লি/মিনিট পর্যন্ত নিয়ন্ত্রিত হবে।

• হট এয়ার মাল্টি-হোল রাউন্ড সেন্টার সাপোর্ট বিশেষ করে বড় আকারের PCB এবং BGA এর কেন্দ্রে অবস্থিত।

পিসিবি। কোল্ড সোল্ডারিং এবং আইসি-ড্রপ পরিস্থিতি এড়িয়ে চলুন।

•বটম হট এয়ার হিটারের তাপমাত্রা প্রফাইল 300 ডিগ্রি পর্যন্ত পৌঁছতে পারে, বড় আকারের মাদারবোর্ডের জন্য গুরুত্বপূর্ণ।

এদিকে, উপরের হিটার সিঙ্ক্রোনাইজড বা স্বাধীন কাজ হিসাবে সেট করা যেতে পারে

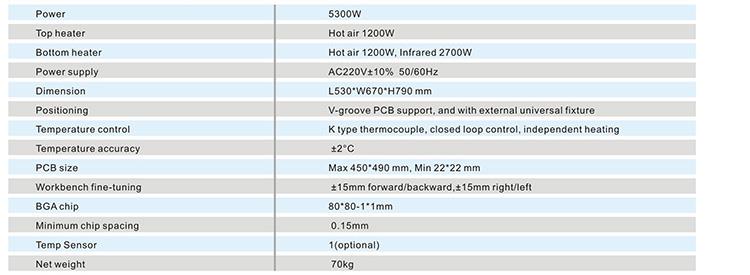

3. DH-A2 BGA রিওয়ার্ক স্টেশনের স্পেসিফিকেশন

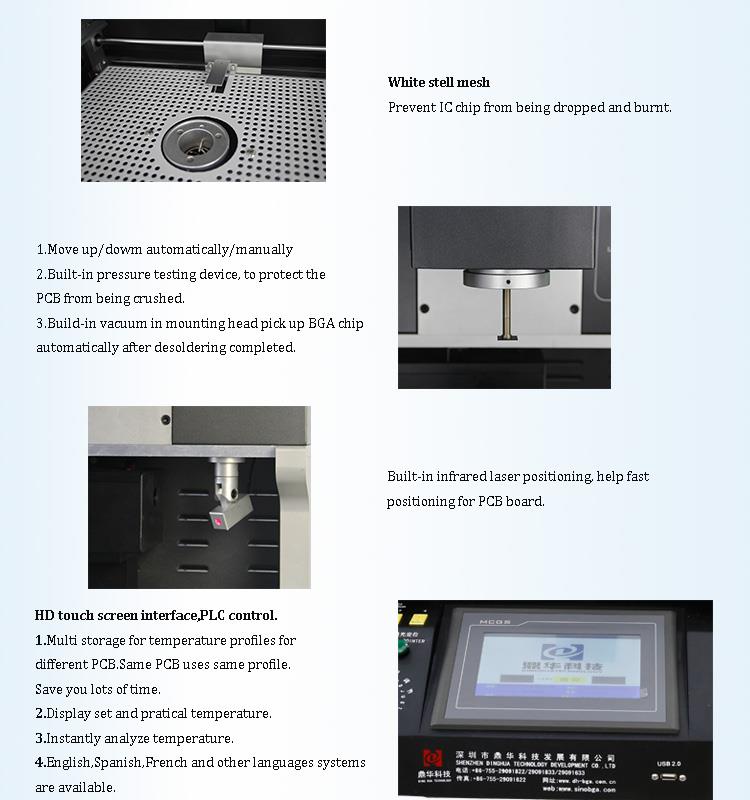

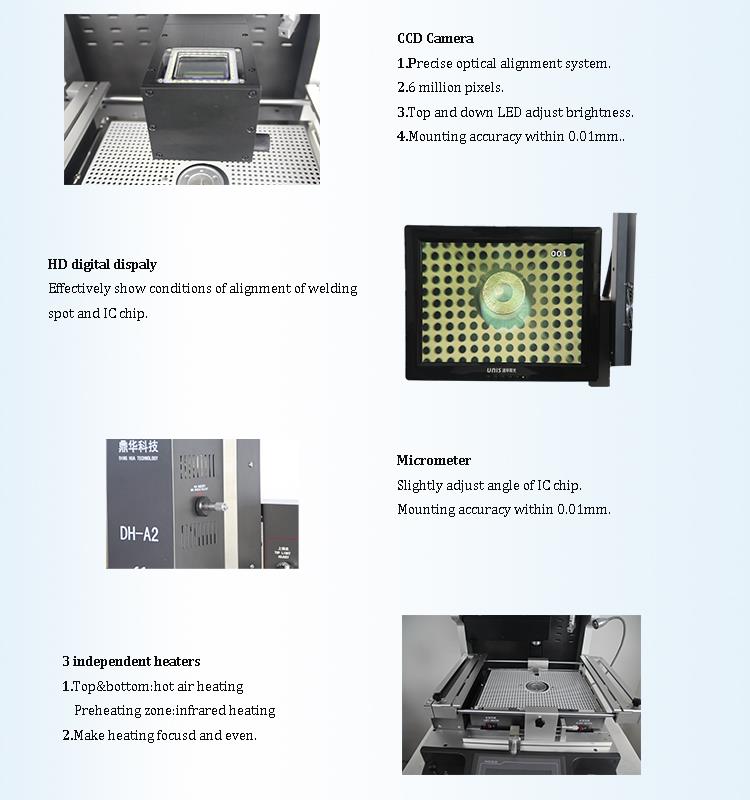

4. DH-A2 BGA রিওয়ার্ক স্টেশনের বিশদ বিবরণ

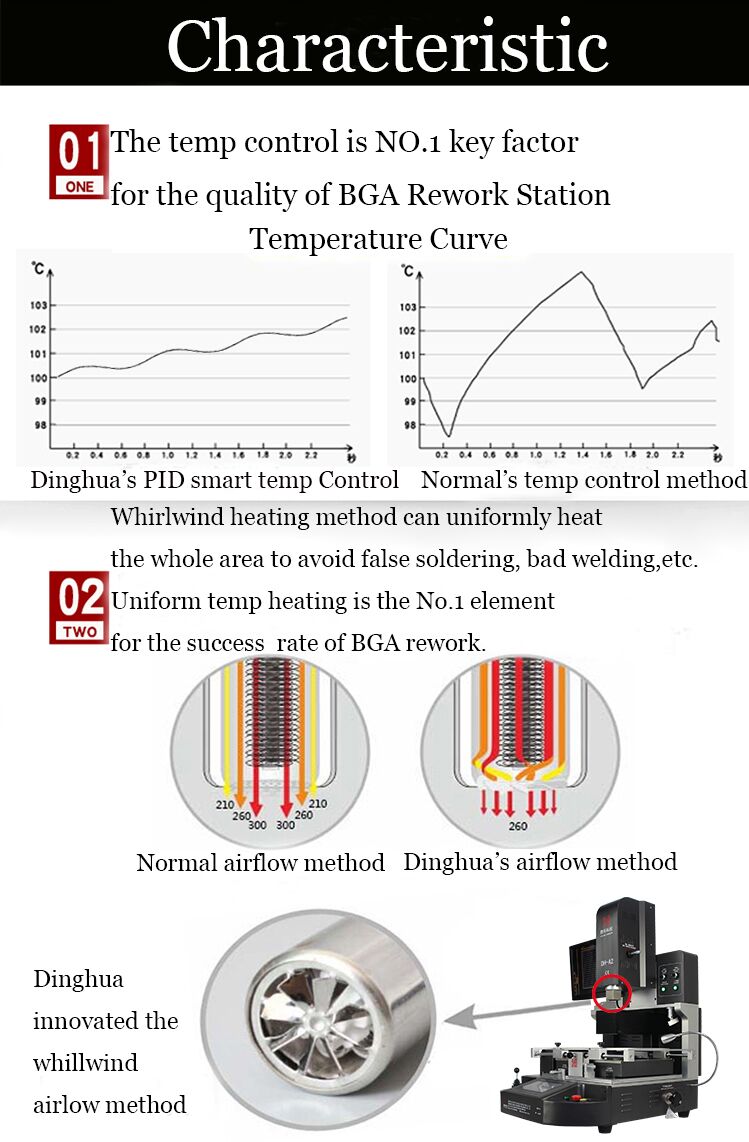

5. কেন আমাদের DH-A2 BGA রিওয়ার্ক স্টেশন বেছে নিন?

6. DH-A2 BGA রিওয়ার্ক স্টেশনের সার্টিফিকেট

7. DH-A2 BGA রিওয়ার্ক স্টেশনের প্যাকিং ও চালান

8. সম্পর্কিত জ্ঞানDH-A2 BGA রিওয়ার্ক স্টেশন

• BGA ঢালাই প্রক্রিয়া প্রযুক্তি নীতি কি?

বিজিএ সোল্ডারিং-এ ব্যবহৃত রিফ্লো সোল্ডারিংয়ের নীতি। এখানে আমরা সোল্ডারিং প্রক্রিয়া চলাকালীন সোল্ডার বলের রিফ্লো মেকানিজম প্রবর্তন করি।

সোল্ডার বল যখন উত্তপ্ত পরিবেশে থাকে, তখন সোল্ডার বলের রিফ্লো তিনটি পর্যায়ে বিভক্ত হয়:

প্রিহিটিং:

প্রথমত, পছন্দসই সান্দ্রতা এবং স্ক্রিন প্রিন্টিং বৈশিষ্ট্যগুলি অর্জন করতে ব্যবহৃত দ্রাবকটি বাষ্পীভূত হতে শুরু করে এবং তাপমাত্রা বৃদ্ধি অবশ্যই ধীর হতে হবে

(প্রতি সেকেন্ডে প্রায় 5 ডিগ্রি সেলসিয়াস) ফুটন্ত এবং স্প্ল্যাশিং সীমিত করতে, ছোট টিনের পুঁতির গঠন প্রতিরোধ করতে এবং কিছু উপাদানের জন্য অভ্যন্তরীণ তুলনা করতে

চাপ সংবেদনশীল, যদি উপাদানটির বাইরের তাপমাত্রা খুব দ্রুত বৃদ্ধি পায় তবে এটি ভাঙার কারণ হবে।

ফ্লাক্স (পেস্ট) সক্রিয়, রাসায়নিক পরিষ্কারের ক্রিয়া শুরু হয়, জলে দ্রবণীয় ফ্লাক্স (পেস্ট) এবং নো-ক্লিন ফ্লাক্স (পেস্ট) সকলেরই একই পরিচ্ছন্নতা রয়েছে

কর্ম, তাপমাত্রা সামান্য ভিন্ন যে ছাড়া. ধাতব অক্সাইড এবং কিছু দূষিত পদার্থ ধাতু এবং ঝাল কণা থেকে সরানো হয়

বন্ধন করা ভাল ধাতুবিদ্যা ঝাল জয়েন্টগুলোতে একটি "পরিষ্কার" পৃষ্ঠ প্রয়োজন।

তাপমাত্রা বৃদ্ধির সাথে সাথে, সোল্ডার কণাগুলি প্রথমে আলাদাভাবে গলে যায় এবং তরলীকরণ এবং পৃষ্ঠের স্তন্যপানের "আলো" প্রক্রিয়া শুরু করে।

এটি সমস্ত সম্ভাব্য পৃষ্ঠকে কভার করে এবং সোল্ডার জয়েন্টগুলি গঠন করতে শুরু করে।

রিফ্লাক্স:

এই পর্যায়টি সবচেয়ে গুরুত্বপূর্ণ। যখন একটি একক সোল্ডার কণা সম্পূর্ণরূপে গলে যায়, তখন এটি একত্রিত হয়ে একটি তরল টিন তৈরি করে। এই সময়ে, পৃষ্ঠ টান

কম্পোনেন্ট লিড এবং PCB প্যাডের মধ্যে ব্যবধান 4 mil (1 mil=এক হাজার এক ইঞ্চি) ছাড়িয়ে গেলে সোল্ডার ফিললেটের পৃষ্ঠ তৈরি করতে শুরু করে,

এটি খুব সম্ভবত পৃষ্ঠের টানের কারণে পিন এবং প্যাড আলাদা হয়ে গেছে, যার কারণে টিনের বিন্দুটি খুলতে পারে।

শান্ত হও:

শীতল পর্যায়ের সময়, যদি ঠাণ্ডা দ্রুত হয়, টিনের বিন্দুর শক্তি কিছুটা বড় হবে, তবে ভিতরে তাপমাত্রার চাপ সৃষ্টি করার জন্য এটি খুব দ্রুত হওয়া উচিত নয়।

উপাদান
