স্বয়ংক্রিয় বিজিএ রিওয়ার্ক স্টেশন

স্বয়ংক্রিয় বিজিএ রিওয়ার্ক স্টেশন

1. স্বয়ংক্রিয় BGA রিওয়ার্ক স্টেশনের আবেদন

কম্পিউটার, স্মার্টফোন, ল্যাপটপ, ম্যাকবুক লজিক বোর্ড, ডিজিটাল ক্যামেরা, এয়ার কন্ডিশনার, টিভি এবং চিকিৎসা, যোগাযোগ, অটোমোবাইল ইত্যাদি শিল্পের অন্যান্য ইলেকট্রনিক্সের মাদারবোর্ড।

বিভিন্ন ধরণের চিপগুলির জন্য উপযুক্ত: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, এবং LED চিপ।

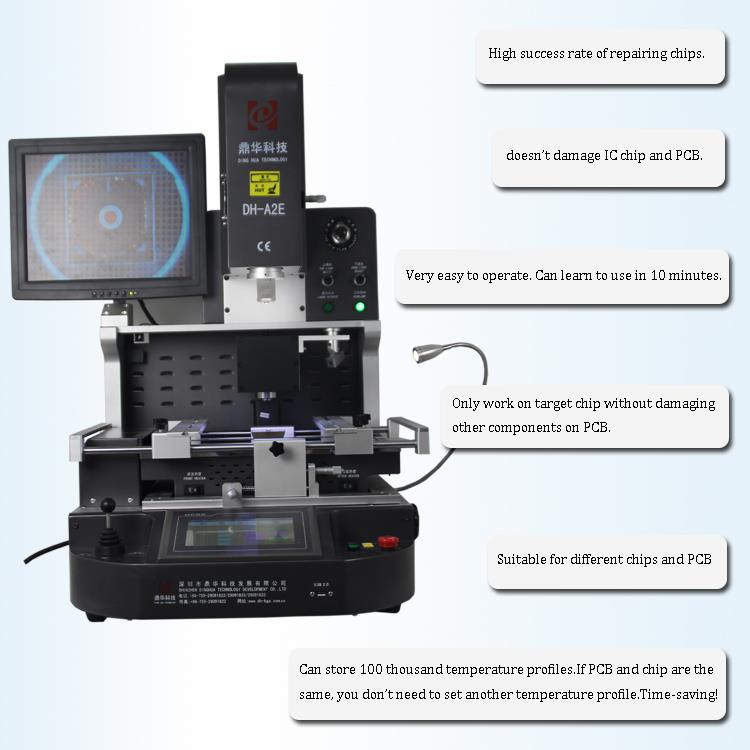

2. স্বয়ংক্রিয় বিজিএ রিওয়ার্ক স্টেশনের পণ্য বৈশিষ্ট্য

• উচ্চ দক্ষতাপরিপূর্ণতা আমাদের ধ্রুবক সাধনা মধ্যে চূড়ান্ত লক্ষ্য. একটি সূক্ষ্ম গরম করার উপাদান, 1000W আপার হট এয়ার ইনজেকশন এবং একটি অতি-বড় IR বটম হিটিং সিস্টেম সহ, DH-A2E সোল্ডারিং এবং ডিসোল্ডারিং পারফরম্যান্সে চমৎকার দক্ষতা প্রদান করে। বহুমুখী ক্ল্যাম্পার বিশেষভাবে মোবাইল ফোন থেকে সার্ভার বোর্ড পর্যন্ত বিভিন্ন PCB-এর জন্য ডিজাইন করা হয়েছে।
• নির্ভরযোগ্যতাDH-A2E এর উচ্চ মানের এবং স্থিতিশীল ফলন হার নিশ্চিত করে। একটি নতুন অস্পষ্ট শিল্প মাইক্রোপ্রসেসর এবং এভিয়েশন-গ্রেড নির্ভুল লিনিয়ার মেকানিজমের ব্যবহার আরও সঠিক এবং নির্ভরযোগ্য ফলাফল প্রদান করে। সুনির্দিষ্ট এবং স্পষ্ট ভিন্ন রঙের প্রান্তিককরণ সিস্টেম বিশ্বস্ত সারিবদ্ধকরণ নিশ্চিত করে।
• ব্যবহারকারী-বান্ধব ডিজাইনএকটি সমন্বিত অপারেশন ইন্টারফেস ব্যবহারকারীর অভিজ্ঞতা বাড়ায়। কোন অতিরিক্ত সরঞ্জাম বা বায়ু সরবরাহের প্রয়োজন নেই; এসি পাওয়ারই যথেষ্ট। মাত্র দুই ঘন্টার প্রশিক্ষণের মাধ্যমে, অপারেটররা সহজেই স্বজ্ঞাত নিয়ামক বুঝতে এবং পরিচালনা করতে পারে, যা খুব ব্যবহারকারী-বান্ধব হতে ডিজাইন করা হয়েছে।

3. স্বয়ংক্রিয় বিজিএ রিওয়ার্ক স্টেশনের স্পেসিফিকেশন

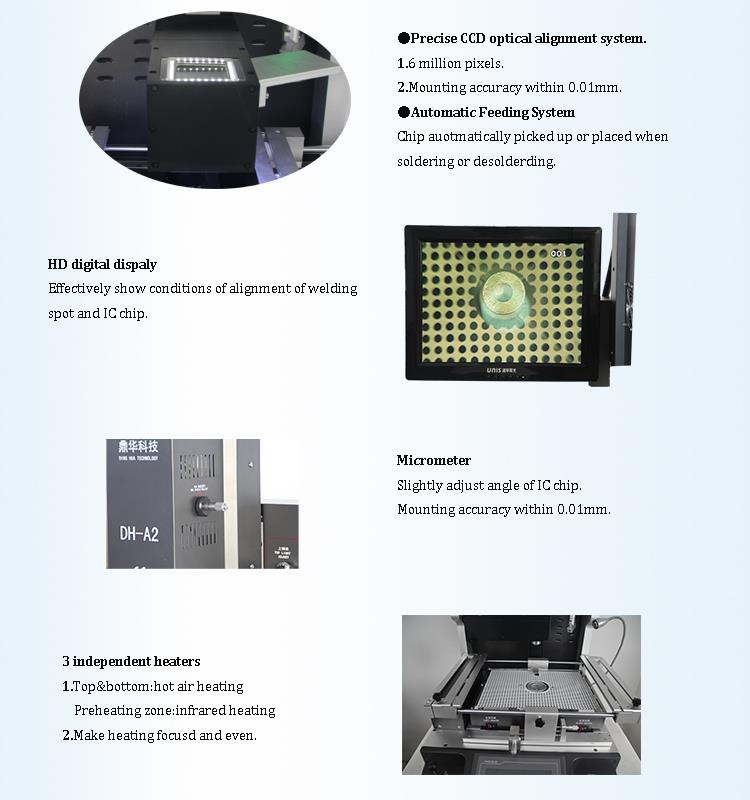

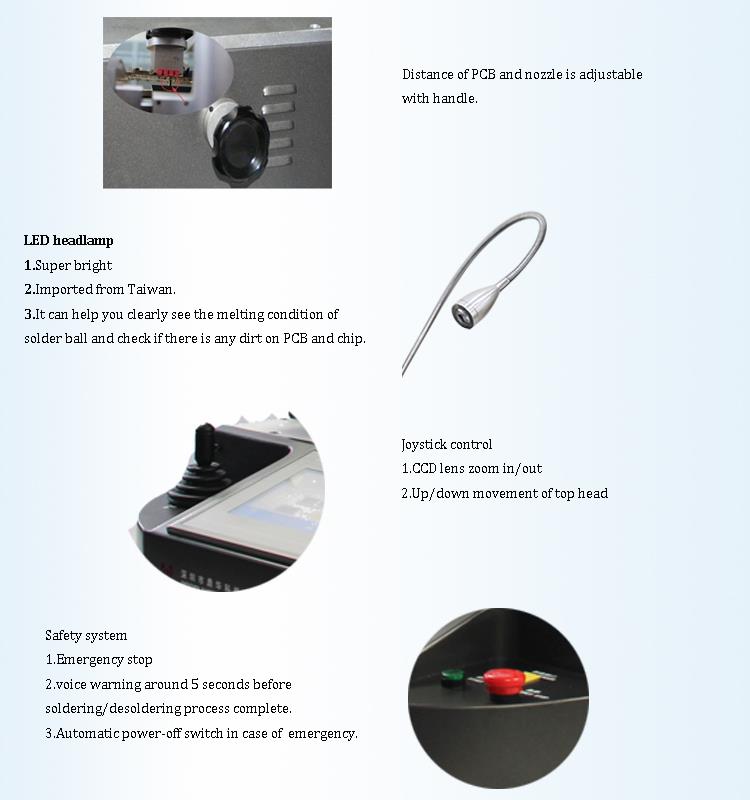

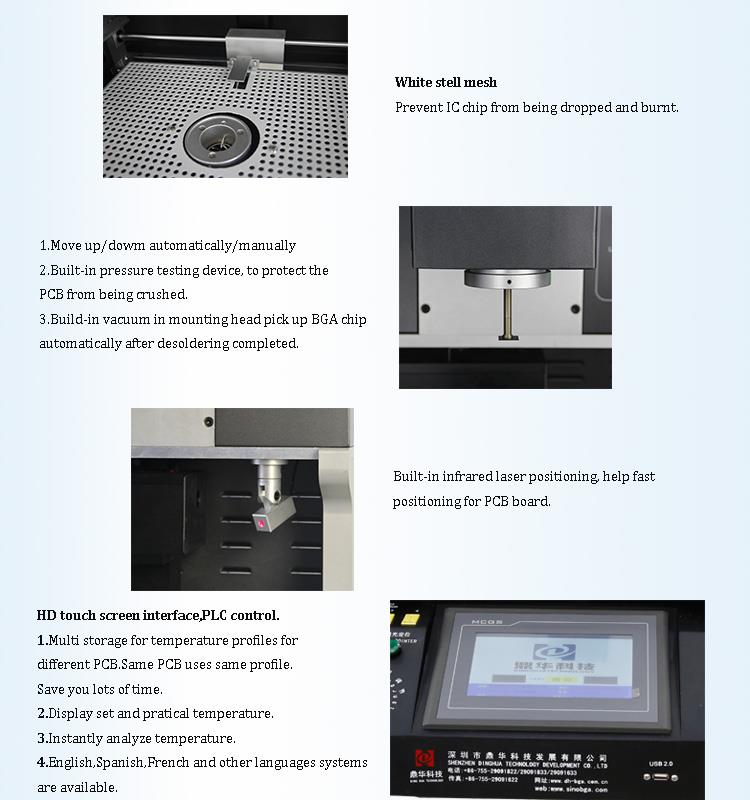

4. স্বয়ংক্রিয় বিজিএ রিওয়ার্ক স্টেশনের বিশদ বিবরণ

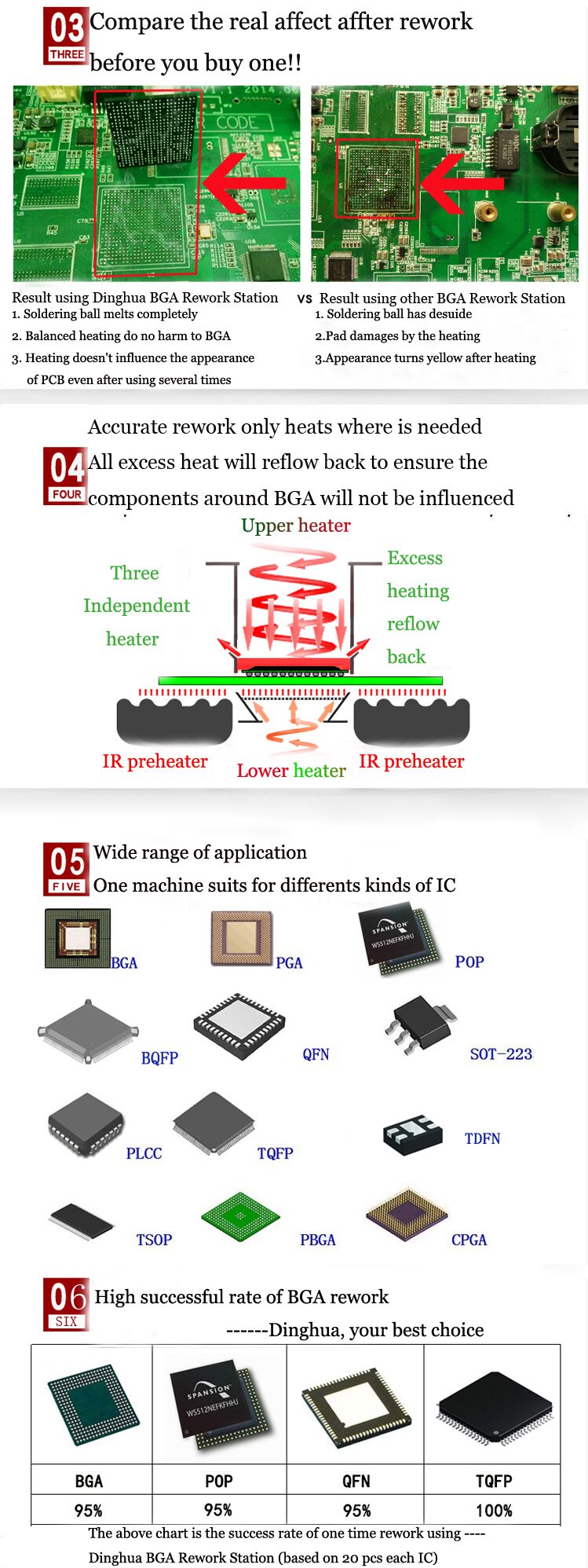

5. কেন আমাদের স্বয়ংক্রিয় বিজিএ রিওয়ার্ক স্টেশন বেছে নিন?

6. স্বয়ংক্রিয় বিজিএ রিওয়ার্ক স্টেশনের শংসাপত্র

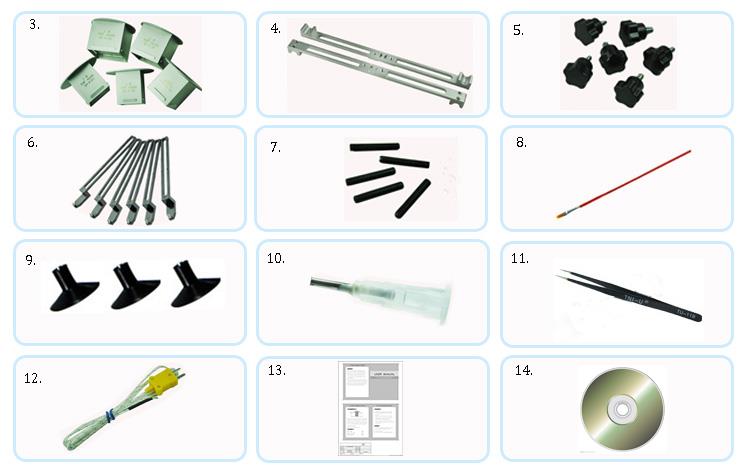

7. স্বয়ংক্রিয় BGA রিওয়ার্ক স্টেশনের প্যাকিং ও চালান

8. স্বয়ংক্রিয় বিজিএ রিওয়ার্ক স্টেশন সম্পর্কিত জ্ঞান

বিজিএ বল বসানোর পদ্ধতি এবং কৌশল:

1.প্রথম:নিশ্চিত করুন যে BGA বল প্যাড পৃষ্ঠ সমতল হয়. যদি এটি সমতল না হয় তবে প্যাডটি সমতল করুন। যদি এটি চোখে দৃশ্যমান না হয় তবে এটি ধোয়ার জল দিয়ে পরিষ্কার করুন এবং স্পর্শ করে পরীক্ষা করুন। কোন burrs হতে হবে. যদি প্যাডটি চকচকে না হয় তবে ফ্লাক্স যোগ করুন এবং প্যাডটি চকচকে না হওয়া পর্যন্ত সামনে পিছনে ঘষুন। এটি সম্পন্ন করার পরে, প্যাড পরিষ্কার করা উচিত।

2. দ্বিতীয়:এটি মূল পদক্ষেপগুলির মধ্যে একটি। বিজিএ প্যাডে সোল্ডার পেস্টের একটি স্তর আলতোভাবে প্রয়োগ করতে একটি ফ্ল্যাট-হেডেড ছোট ব্রাশ ব্যবহার করুন। ফ্লাক্স সমানভাবে এবং উদারভাবে প্রয়োগ করা আবশ্যক। ফ্লুরোসেন্ট আলোর অধীনে, ফ্লাক্স সমানভাবে বিতরণ করা উচিত। যদি সঠিকভাবে করা না হয়, আপনি ইস্পাত জাল দিয়ে বা ছাড়াই তাপ করেন, এটি সমস্যা সৃষ্টি করতে পারে, বিশেষ করে যদি স্টিলের জাল ছাড়া গরম করা হয়, কারণ ফ্লাক্স অসমভাবে গরম হবে, সম্ভাব্যভাবে সোল্ডার বল সংযোগের দিকে পরিচালিত করবে।

গুরুত্বপূর্ণ পয়েন্ট:

• ইস্পাত জাল:এটা পরিষ্কার হতে হবে, এবং বিকৃত করা উচিত নয়. বিকৃত হলে, এটি হাত দ্বারা সংশোধন করা উচিত; বিকৃতি খুব গুরুতর হলে, জাল প্রতিস্থাপন করা উচিত.
• সোল্ডার বল নির্বাচন:বাজারে সোল্ডার বল আকারে আসে যেমন {{0}.2 মিমি, 0.25 মিমি, 0.3 মিমি, 0.35 মিমি, {{1 0}}.4 মিমি, 0.45 মিমি, 0.5 মিমি, 0.6 মিমি, এবং 0.76 মিমি। অভিন্ন আকারের পরিষ্কার সোল্ডার বল বেছে নিতে ভুলবেন না এবং সীসা-মুক্ত এবং সীসাযুক্ত সোল্ডার বলের মধ্যে পার্থক্য করুন, কারণ গলে যাওয়া তাপমাত্রার পার্থক্য রয়েছে।

3. তৃতীয়:বল-হ্যান্ডলিং প্ল্যাটফর্মের গোড়ায় চিপটি রাখুন, তারপর স্টেনসিলটি স্টিলের জালের সমতল পৃষ্ঠে ঢেলে দিন যাতে প্রতিটি গর্তে উপযুক্ত সংখ্যক সোল্ডার বল ছেড়ে যায়। সোল্ডার বলের যথাযথ স্থাপন নিশ্চিত করতে স্টিলের জালটি আলতো করে ঝাঁকান, তারপরে ইস্পাত জালটি সরান। এরপরে, সোল্ডার বলগুলিকে ক্লিপ করতে ক্যামেরা ব্যবহার করুন এবং সেগুলিকে গরম করার টেবিলে নিয়ে যান। (সোল্ডার বল গলানোর সময়, সীসা এবং সীসা-মুক্ত তাপমাত্রার মধ্যে পার্থক্য নিশ্চিত করুন-সাধারণত, সীসা 190 ডিগ্রিতে গলে যায় এবং 240 ডিগ্রিতে সীসা-মুক্ত হয়।) বিজিএ গরম করার সময়, বিজিএ-র নীচের উপাদানটি ছোট তাপ দিয়ে তৈরি করা উচিত- পরিবাহী উপকরণ, যেমন উচ্চ-তাপমাত্রা কাপড়, যাতে দ্রুত গরম হয়। এটি দীর্ঘায়িত গরম করার মাধ্যমে চিপের ক্ষতি প্রতিরোধ করে।

4. চতুর্থ:কখন গরম করা বন্ধ করা উচিত? যখন সোল্ডার বলের রঙ ধূসর হয়ে যায় এবং তারপর চকচকে এবং তরল হয়ে যায়, তখন থামার সময়। ভাল দৃশ্যমানতার জন্য ভাল আলোর অধীনে গরম করা ভাল, বিশেষত ফ্লুরোসেন্ট আলো। (দ্রষ্টব্য: বিজিএ-এর মাঝখানে সাধারণত আশেপাশের অঞ্চলের তুলনায় ধীরগতিতে উত্তপ্ত হয়। সোল্ডার বলগুলিকে ধূসর থেকে উজ্জ্বল করার দিকে লক্ষ্য রাখুন যাতে বোঝা যায় যে তারা সঠিকভাবে উত্তপ্ত হয়েছে। নবজাতকদের এটি কঠিন মনে হতে পারে, তাই আরেকটি পদ্ধতি হল গরম করার BGA-কে আলতোভাবে স্পর্শ করা। ট্যুইজার দিয়ে যদি সোল্ডার বলটি তরলে পরিণত হয়, তবে এটি না হয়ে যাবে।) যদি চিপটি খুব ঘন হয় এবং গরম করা কঠিন, একটি নির্দিষ্ট উচ্চতায় একটি হিট বন্দুক ব্যবহার করুন, এটি চলমান রাখুন। তাপকে এক জায়গায় ফোকাস করা এড়িয়ে চলুন, কারণ এটি ক্ষতির কারণ হতে পারে। বিজিএর মাঝখানে সোল্ডার বল গরম হয়ে গেলে উজ্জ্বল হবে। একটি সফল ফলাফলের জন্য এটি প্রাকৃতিকভাবে ঠান্ডা হতে দিন।
