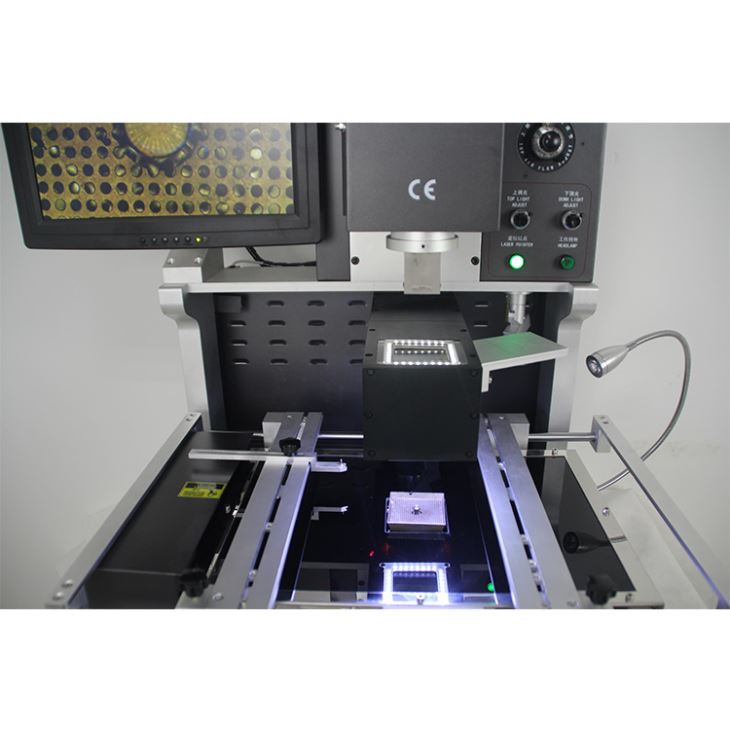

সিসিডি ক্যামেরা বিজিএ রিওয়ার্ক স্টেশন

সিসিডি ক্যামেরা বিজিএ রিওয়ার্ক স্টেশন

1.সিসিডি ক্যামেরা বিজিএ রিওয়ার্ক স্টেশনের আবেদন

কম্পিউটারের মাদারবোর্ড, স্মার্ট ফোন, ল্যাপটপ, ম্যাকবুক লজিক বোর্ড, ডিজিটাল ক্যামেরা, এয়ার কন্ডিশনার, টিভি এবং অন্যান্য

চিকিৎসা শিল্প, যোগাযোগ শিল্প, অটোমোবাইল শিল্প, ইত্যাদি থেকে ইলেকট্রনিক সরঞ্জাম।

বিভিন্ন ধরণের চিপগুলির জন্য উপযুক্ত: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED চিপ।

2. সিসিডি ক্যামেরা বিজিএ রিওয়ার্ক স্টেশনের পণ্য বৈশিষ্ট্য

•মূল্য সীমার মধ্যে একমাত্র এসএমটি রিওয়ার্ক স্টেশন যা শিল্পের সাথে সমানভাবে সত্যিকারের হাই-ডেফিনিশন (HD) দৃষ্টিভঙ্গি অন্তর্ভুক্ত করে

সবচেয়ে উন্নত রিওয়ার্ক সিস্টেম, RW1210 কম্পোনেন্ট লিডের একটি স্ফটিক-স্বচ্ছ সুপারইম্পোজড ইমেজ প্রদান করে

এবং PCB সোল্ডার প্যাড, এমনকি 230X জুমে।

এটি স্বাধীনভাবে এর 1.3 মিলিয়ন পিক্সেল, স্প্লিট-ভিশন সিসিডি ক্যামেরা এবং উচ্চ-উজ্জ্বলতার সংমিশ্রণের জন্য ধন্যবাদ।

কম্পোনেন্ট এবং PCB উভয়ের জন্য নিয়ন্ত্রিত আলো। উপাদান পিচ বা আকার নির্বিশেষে, আপনার পুনরায় কাজ প্রযুক্তি-

যখন তারা সিস্টেমের 15" ডিসপ্লেতে নিখুঁত সারিবদ্ধতা অর্জন করেছে তা দেখতে আইসিয়ানের কোন সমস্যা হবে না।

• DH-A2E রিওয়ার্ক স্টেশনে দুটি হট এয়ার হিটার রয়েছে, একটি উপরে এবং একটি নীচে, সম্পূর্ণ নিয়ন্ত্রণযোগ্য ডিসোল্ডারিং এবং

রিসোল্ডারিং যা এমনকি ক্ষুদ্রতম উপাদানগুলিকে স্থানান্তর ছাড়াই কঠিন ফলাফল প্রদান করে। preheating জন্য, নীচে গরম

এয়ার হিটার একটি 2700W "র‍্যাপিড আইআর" আন্ডারহিটার দ্বারা বেষ্টিত। এই 350 মিমি x 250 মিমি (13.75" x 10") আইআর প্রিহিটার আলতোভাবে

ওয়ারপেজ প্রতিরোধ করতে এবং চাপ কমাতে পিসি বা এলইডি সাবস্ট্রেটের তাপমাত্রা বাড়ায়

পুনঃওয়ার্ক সাইটের সংলগ্ন উপাদান এবং সোল্ডার জয়েন্ট। ইনফ্রারেড হিটারগুলি সম্পূর্ণরূপে একটি গ্লাস-ঢালে আবদ্ধ

বগি যা দ্রুত তাপ ছড়িয়ে দেয় এবং ধ্বংসাবশেষকে উপাদানগুলিতে পড়তে বাধা দেয়, অপারেটরের নিরাপত্তা নিশ্চিত করে,

কম রক্ষণাবেক্ষণ, এবং সহজ

পরিষ্কার করা

• সুনির্দিষ্ট তাপমাত্রা নিয়ন্ত্রণ 3টি স্বাধীন গরম করার জায়গা দিয়ে নিশ্চিত করা যেতে পারে। মেশিন সেট এবং 1 মিলিয়ন সংরক্ষণ করতে পারেন

তাপমাত্রা প্রোফাইলের।

• মাউন্টিং হেডে বিল্ড-ইন ভ্যাকুয়াম ডিসোল্ডারিং সম্পন্ন করার পর স্বয়ংক্রিয়ভাবে BGA চিপ পিক আপ করে।

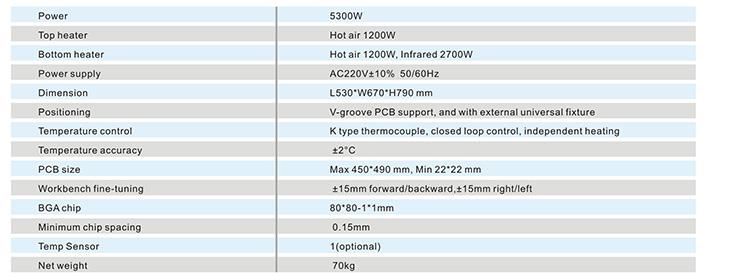

3. সিসিডি ক্যামেরা বিজিএ রিওয়ার্ক স্টেশনের স্পেসিফিকেশন

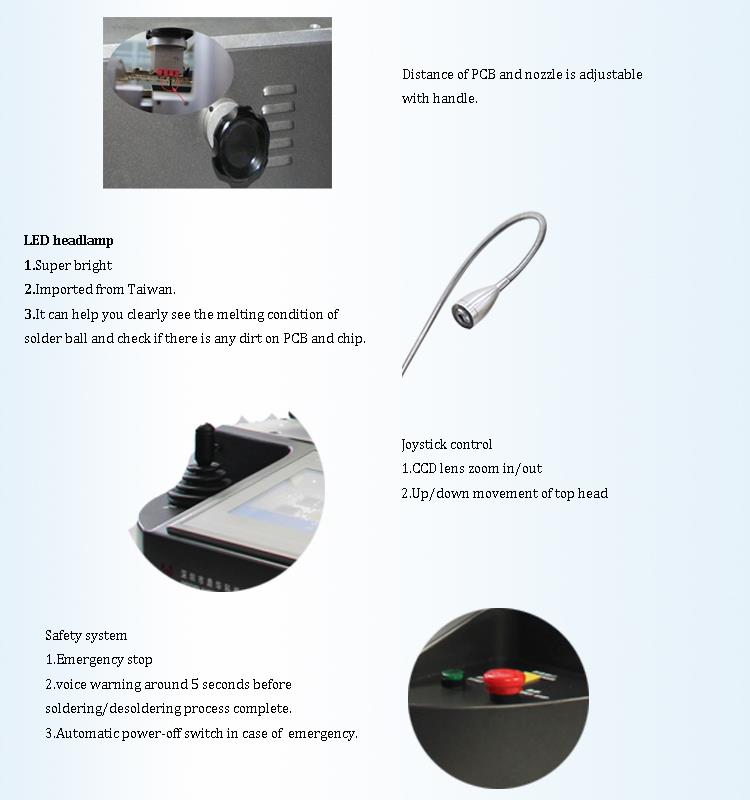

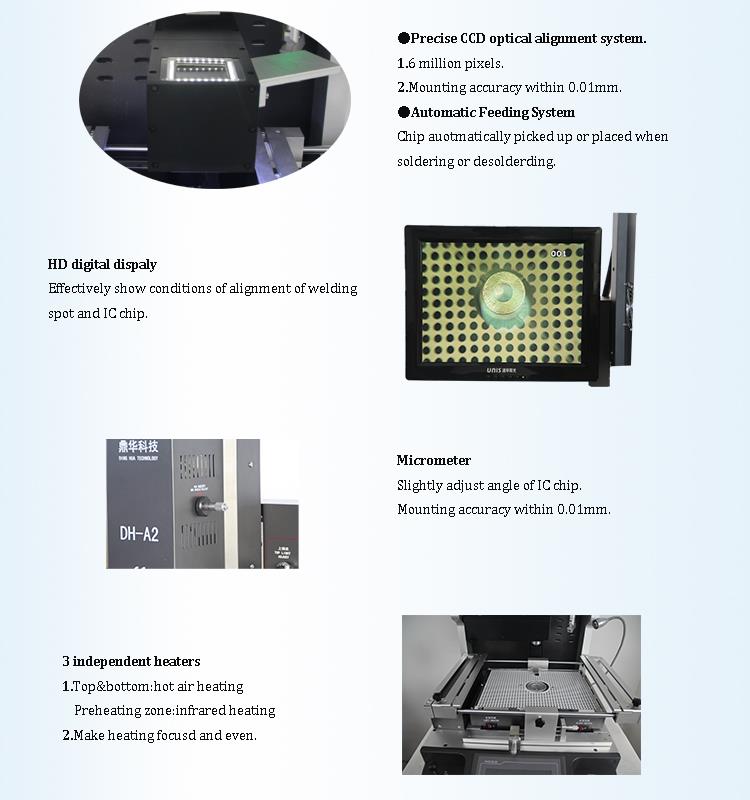

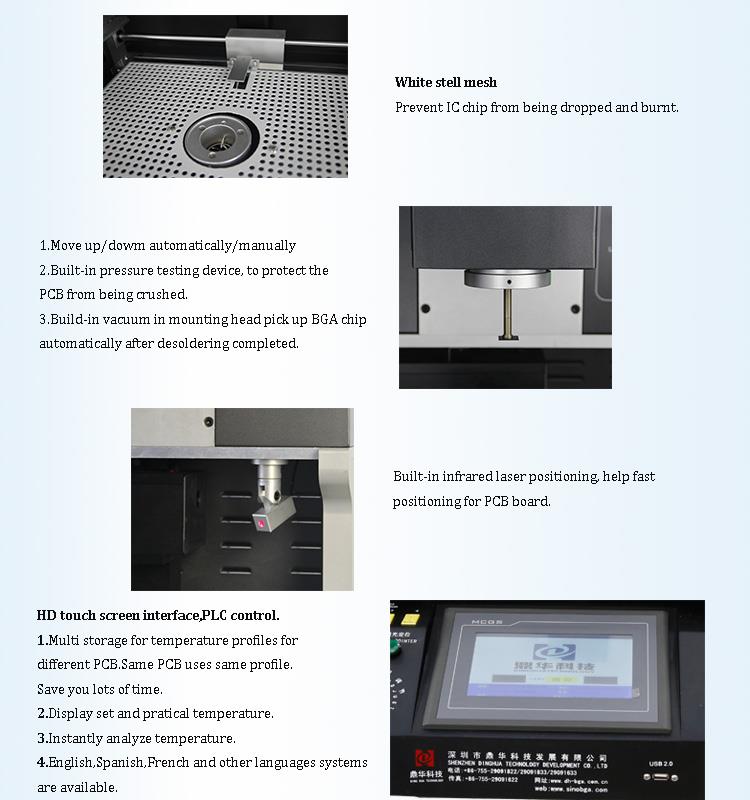

4. সিসিডি ক্যামেরা বিজিএ রিওয়ার্ক স্টেশনের বিশদ বিবরণ

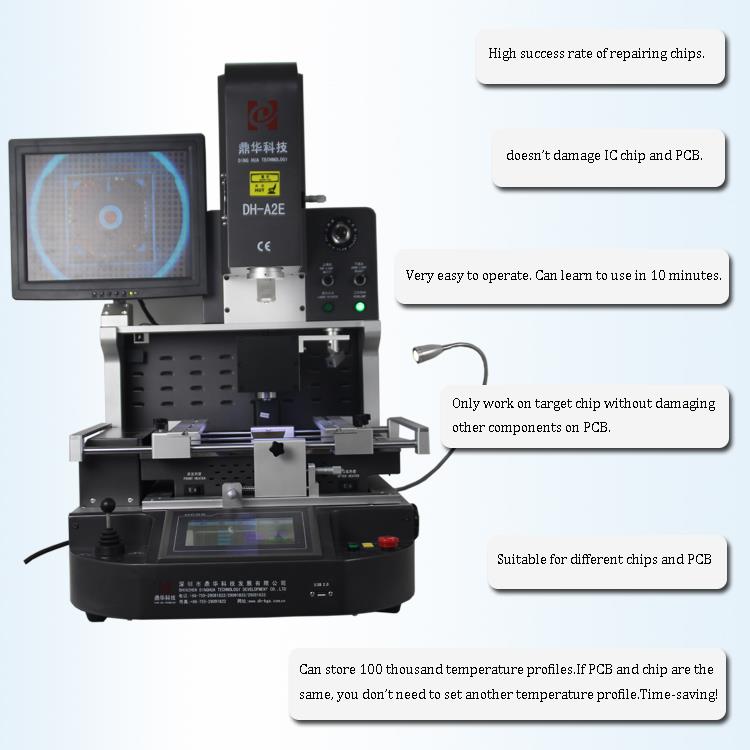

5. কেন আমাদের সিসিডি ক্যামেরা বিজিএ রিওয়ার্ক স্টেশন বেছে নিন?

6. সিসিডি ক্যামেরা বিজিএ রিওয়ার্ক স্টেশনের সার্টিফিকেট

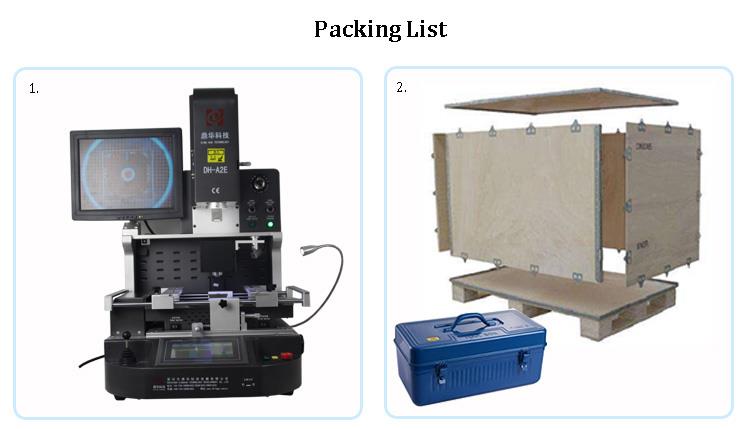

7. সিসিডি ক্যামেরা বিজিএ রিওয়ার্ক স্টেশনের প্যাকিং ও চালান

8. প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

BGA rework স্টেশন ব্যবহার এবং দক্ষতা কি কি?

ডিসোল্ডারিং

পুনরায় কাজের জন্য প্রস্তুতি: বিজিএ চিপ মেরামত করার জন্য যে অগ্রভাগ ব্যবহার করা হবে তা নির্ধারণ করুন। মেরামতের তাপমাত্রা হল

গ্রাহক দ্বারা ব্যবহৃত সীসাযুক্ত এবং সীসা-মুক্ত সোল্ডার অনুসারে নির্ধারিত হয়, কারণ সীসা সোল্ডারের গলনাঙ্ক

বলটি সাধারণত 183 ডিগ্রি সেলসিয়াস হয় এবং সীসা-মুক্ত সোল্ডার বলের গলনাঙ্ক সাধারণত প্রায় 217 ডিগ্রি সেন্টিগ্রেড হয়। পিসিবি বোর্ডটি ঠিক করুন

বিজিএ রিওয়ার্ক প্ল্যাটফর্ম, এবং লেজারের লাল বিন্দুটি বিজিএ চিপের কেন্দ্রে অবস্থিত। নির্ধারণ করতে বসানো মাথা ঝাঁকান

বসানো উচ্চতা।

2. ডিসোল্ডারিং টেম্পারেচার সেট করুন এবং পরবর্তী রিওয়ার্কের জন্য এটি সঞ্চয় করুন, আপনি এটি সরাসরি কল করতে পারেন। সাধারণভাবে, বিক্রির তাপমাত্রা-

এরিং এবং সোল্ডারিং একই গ্রুপে সেট করা যেতে পারে।

3. টাচ স্ক্রীন ইন্টারফেসে অপসারণ মোডে স্যুইচ করুন, মেরামত বোতামে ক্লিক করুন, গরম করার মাথা স্বয়ংক্রিয়ভাবে গরম হবে

BGA চিপ নিচে.

4. তাপমাত্রা শেষ হওয়ার পাঁচ সেকেন্ড আগে, মেশিনটি একটি অ্যালার্ম দেবে এবং একটি ফোঁটা শব্দ পাঠাবে। তাপমাত্রার পরে

বক্ররেখা শেষ হয়ে গেছে, অগ্রভাগ স্বয়ংক্রিয়ভাবে বিজিএ চিপটি তুলে নেবে এবং তারপরে মাথাটি বিজিএকে প্রাথমিক অবস্থান পর্যন্ত চুষবে।

অপারেটর উপাদান বাক্সের সাথে বিজিএ চিপ সংযোগ করতে পারে। ডিসোল্ডারিং সম্পন্ন হয়েছে।

বসানো সোল্ডারিং।

প্যাডে টিন সম্পূর্ণ হওয়ার পরে, একটি নতুন বিজিএ চিপ বা একটি বিজিএ চিপ ব্যবহার করুন যা রোপন করা হয়েছে। পিসিবি বোর্ড সুরক্ষিত করুন।

প্যাডের অবস্থানে মোটামুটি সোল্ডার করার জন্য BGA রাখুন।

2. প্লেসমেন্ট মোডে স্যুইচ করুন, স্টার্ট বোতামে ক্লিক করুন, প্লেসমেন্ট হেড নিচে চলে যাবে এবং অগ্রভাগ স্বয়ংক্রিয়ভাবে বাছাই করবে

বিজিএ চিপকে প্রাথমিক অবস্থানে নিয়ে যান।

3. অপটিক্যাল অ্যালাইনমেন্ট লেন্স খুলুন, মাইক্রোমিটার সামঞ্জস্য করুন, পিসিবি বোর্ডের সামনে এবং পিছনে সামঞ্জস্য করতে X-অক্ষ Y-অক্ষ, এবং

BGA এর কোণ সামঞ্জস্য করতে R কোণ। বিজিএ (নীল) এর সোল্ডার বল এবং প্যাডের সোল্ডার জয়েন্টগুলি (হলুদ) প্রদর্শন করা যেতে পারে-

ডিসপ্লেতে বিভিন্ন রঙে ed. সোল্ডার বল এবং সোল্ডার জয়েন্টগুলি সম্পূর্ণরূপে সামঞ্জস্য করার পরে, "সারিবদ্ধকরণ সম্পূর্ণ" ক্লিক করুন

টাচ স্ক্রিনে বোতাম। প্লেসমেন্ট হেড স্বয়ংক্রিয়ভাবে নেমে যাবে, বিজিএ প্যাডে রাখুন, স্বয়ংক্রিয়ভাবে ভ্যাকুয়াম বন্ধ করুন,

তারপর মুখ স্বয়ংক্রিয়ভাবে 2 ~ 3 মিমি বৃদ্ধি পাবে, তারপর তাপ। তাপমাত্রা বক্ররেখা শেষ হলে, গরম করার মাথা স্বয়ংক্রিয়ভাবে হবে

প্রাথমিক অবস্থানে উঠুন। দ্য

ঢালাই সম্পন্ন হয়।
