ল্যাপটপের জন্য ইনফ্রারেড সোল্ডারিং স্টেশন বিজিএ মেশিন

ল্যাপটপের জন্য ইনফ্রারেড সোল্ডারিং স্টেশন বিজিএ মেশিন

হাইব্রিড-হিটিং-এর জন্য IR এবং হট-এয়ার যা একটি বড় (100*100mm-এর বেশি) মাদারবোর্ড সোল্ডারিং, ডিসোল্ডারিং এবং প্রিহিটেড, ফ্যাক্টরি, ল্যাব এবং মেরামতের দোকানে ব্যাপকভাবে ব্যবহৃত হয়।

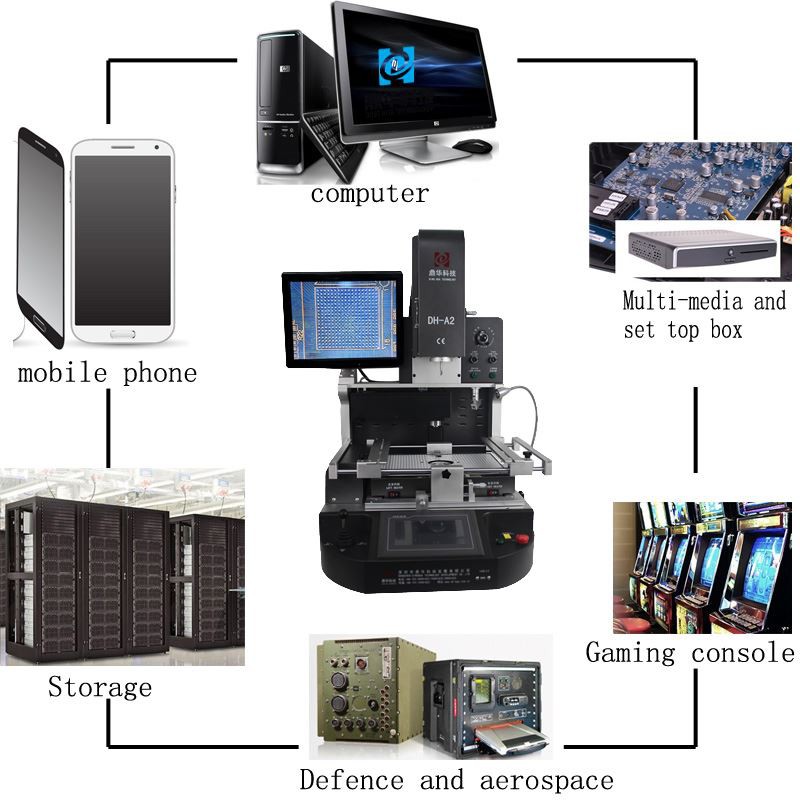

1. ল্যাপটপের জন্য ইনফ্রারেড সোল্ডারিং স্টেশন বিজিএ মেশিনের প্রয়োগ

সোল্ডার করতে, রিবল করতে, বিভিন্ন ধরণের চিপগুলি ডিসোল্ডার করতে:

BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED চিপস এবং আরও অনেক কিছু।

2. ল্যাপটপের জন্য ইনফ্রারেড সোল্ডারিং স্টেশন বিজিএ মেশিনের পণ্য বৈশিষ্ট্য

* স্থিতিশীল এবং দীর্ঘ জীবনকাল (ব্যবহার করে 15 বছরের জন্য ডিজাইন করা হয়েছে)

* উচ্চ সফল হার সহ বিভিন্ন মাদারবোর্ড মেরামত করতে পারে

* কঠোরভাবে গরম এবং শীতল তাপমাত্রা নিয়ন্ত্রণ

* অপটিক্যাল অ্যালাইনমেন্ট সিস্টেম: 0.01 মিমি এর মধ্যে সঠিকভাবে মাউন্ট করা

* অপারেশন করা সহজ। যে কেউ 30 মিনিটের মধ্যে এটি ব্যবহার করতে শিখতে পারে। কোন বিশেষ দক্ষতার প্রয়োজন নেই।

3. এর স্পেসিফিকেশনল্যাপটপের জন্য ইনফ্রারেড সোল্ডারিং স্টেশন বিজিএ মেশিন

4. এর বিবরণল্যাপটপের জন্য ইনফ্রারেড সোল্ডারিং স্টেশন বিজিএ মেশিন

1. টপ হট-এয়ার এবং একটি ভ্যাকুয়াম সাকার একসাথে ইনস্টল করা, যা সুবিধাজনকভাবে একটি চিপ/কম্পোনেন্ট বাছাই করেসারিবদ্ধ

2. একটি মনিটরের স্ক্রিনে চিত্রিত একটি চিপ বনাম মাদারবোর্ডে সেই বিন্দুগুলির জন্য একটি বিভক্ত দৃষ্টি সহ অপটিক্যাল সিসিডি৷

3. একটি চিপের (BGA, IC, POP এবং SMT, ইত্যাদি) জন্য ডিসপ্লে স্ক্রীন বনাম এর মিলিত মাদারবোর্ডের বিন্দু সারিবদ্ধসোল্ডারিং আগে।

4. 3 হিটিং জোন, আপার হট-এয়ার, লোয়ার হট-এয়ার এবং আইআর প্রিহিটিং জোন, যা ছোট থেকে আইফোন মাদারবোর্ডের জন্য ব্যবহার করা যেতে পারে, এছাড়াও, কম্পিউটার এন টিভি মেইনবোর্ড ইত্যাদি পর্যন্ত।

5. ইস্পাত-জাল দ্বারা আচ্ছাদিত IR প্রিহিটিং জোন, যা গরম করার উপাদানগুলিকে সমানভাবে এবং নিরাপদ করে তোলে।

6. সময় এবং তাপমাত্রা নির্ধারণের জন্য অপারেশন ইন্টারফেস, তাপমাত্রা প্রোফাইলগুলি 50,000 গোষ্ঠীর মতো সংরক্ষণ করা যেতে পারে।

5. ল্যাপটপের জন্য কেন আমাদের ইনফ্রারেড সোল্ডারিং স্টেশন বিজিএ মেশিন বেছে নিন?

6. ল্যাপটপের জন্য ইনফ্রারেড সোল্ডারিং স্টেশন বিজিএ মেশিনের শংসাপত্র

UL, E-MARK, CCC, FCC, CE ROHS সার্টিফিকেট। ইতিমধ্যে, মান ব্যবস্থার উন্নতি এবং নিখুঁত করতে, ডিংহুয়া আইএসও, জিএমপি, এফসিসিএ, সি-টিপিএটি অন-সাইট অডিট সার্টিফিকেশন পাস করেছে।

7. ল্যাপটপের জন্য ইনফ্রারেড সোল্ডারিং স্টেশন বিজিএ মেশিনের প্যাকিং ও চালান

8. বিজিএ রিওয়ার্ক স্টেশনের জন্য চালান

DHL, TNT, FEDEX, SF, সমুদ্র পরিবহন এবং অন্যান্য বিশেষ লাইন, ইত্যাদি. আপনি যদি অন্য শিপিং শব্দ চান, দয়া করে আমাদের বলুন।

আমরা আপনাকে সমর্থন করব।

9. অর্থপ্রদানের শর্তাবলী

ব্যাঙ্ক ট্রান্সফার, ওয়েস্টার্ন ইউনিয়ন, ক্রেডিট কার্ড।

আপনার অন্য সমর্থন প্রয়োজন হলে আমাদের বলুন.

10. BGA রিওয়ার্ক স্টেশন DH-A2 এর জন্য অপারেশন গাইড

11. একটি জন্য প্রাসঙ্গিক জ্ঞানস্বয়ংক্রিয় রিবলিং ইনফ্রারেড বিজিএ মেরামতের মেশিন

                             বিজিএ মেরামত স্টেশনের প্রাথমিক জ্ঞান

1. সাধারণ গরম বায়ু SMD মেরামত সিস্টেমের নীতি হল: খুব সূক্ষ্ম গরম বায়ু প্রবাহ ব্যবহার করে SMD এর পিন এবং প্যাডগুলিতে জড়ো করা সোল্ডার জয়েন্টগুলিকে গলিয়ে দেওয়া বা বিচ্ছিন্ন বা ঢালাই ফাংশন সম্পূর্ণ করতে সোল্ডার পেস্টকে রিফ্লো করা। একটি স্প্রিং এবং রাবার সাকশন অগ্রভাগ দিয়ে সজ্জিত একটি ভ্যাকুয়াম যান্ত্রিক ডিভাইস একই সময়ে বিচ্ছিন্ন করার জন্য ব্যবহৃত হয়। যখন সমস্ত ঢালাই দাগ গলে যায়, তখন SMD ডিভাইসটি আস্তে আস্তে চুষে নেওয়া হয়। গরম বায়ু SMD মেরামত সিস্টেমের গরম বায়ুপ্রবাহ বিভিন্ন আকারের পরিবর্তনযোগ্য গরম বায়ু অগ্রভাগ দ্বারা উপলব্ধি করা হয়। যেহেতু গরম বায়ু প্রবাহ হিটিং হেডের পরিধি থেকে বেরিয়ে আসে, এটি এসএমডি, সাবস্ট্রেট বা আশেপাশের উপাদানগুলির ক্ষতি করবে না এবং এসএমডিকে আলাদা করা বা ঝালাই করা সহজ।

বিভিন্ন নির্মাতাদের থেকে মেরামতের সিস্টেমের পার্থক্য মূলত বিভিন্ন গরম করার উত্স বা বিভিন্ন গরম বায়ুপ্রবাহ মোডের কারণে। কিছু অগ্রভাগ SMD ডিভাইসের চারপাশে এবং নীচে গরম বায়ুপ্রবাহ তৈরি করে এবং কিছু অগ্রভাগ শুধুমাত্র SMD-এর উপরে গরম বাতাস স্প্রে করে। সুরক্ষা ডিভাইসের দৃষ্টিকোণ থেকে, এসএমডি ডিভাইসগুলির চারপাশে এবং নীচে বায়ুপ্রবাহ বেছে নেওয়া ভাল। PCB ওয়ারপেজ প্রতিরোধ করার জন্য, PCB এর নীচে একটি প্রিহিটিং ফাংশন সহ একটি মেরামত সিস্টেম বেছে নেওয়া প্রয়োজন।

যেহেতু বিজিএ-এর সোল্ডার জয়েন্টগুলি ডিভাইসের নীচে অদৃশ্য, তাই বিজিএ পুনরায় ঢালাই করার সময় পুনঃওয়ার্ক সিস্টেমটি হালকা বিভাজন দৃষ্টি সিস্টেম (বা নীচের প্রতিফলন অপটিক্যাল সিস্টেম) দিয়ে সজ্জিত করা প্রয়োজন, যাতে মাউন্ট করার সময় সঠিক প্রান্তিককরণ নিশ্চিত করা যায়। বিজিএ। উদাহরণস্বরূপ, Dinghua প্রযুক্তি, DH-A2, DH-A5 এবং DH-A6, ইত্যাদি।

2.BGA মেরামতের পদক্ষেপ

বিজিএ মেরামতের পদক্ষেপগুলি মূলত প্রচলিত এসএমডি মেরামতের পদক্ষেপগুলির মতোই। নির্দিষ্ট পদক্ষেপ নিম্নরূপ:

1. BGA সরান

(1) রিওয়ার্ক সিস্টেমের ওয়ার্কটেবিলে বিচ্ছিন্ন করার জন্য পৃষ্ঠের সমাবেশ প্লেটটি রাখুন।

(2) ডিভাইসের আকারের সাথে মেলে বর্গাকার গরম বাতাসের অগ্রভাগ নির্বাচন করুন এবং উপরের হিটারের সংযোগকারী রডে গরম বাতাসের অগ্রভাগ ইনস্টল করুন। স্থিতিশীল ইনস্টলেশন মনোযোগ দিন

(3) ডিভাইসে গরম বাতাসের অগ্রভাগটি ফিতে দিন এবং ডিভাইসের চারপাশে অভিন্ন দূরত্বের দিকে মনোযোগ দিন। যদি ডিভাইসের চারপাশে এমন কিছু উপাদান থাকে যা গরম বাতাসের অগ্রভাগের ক্রিয়াকলাপকে প্রভাবিত করে, তবে প্রথমে এই উপাদানগুলি সরিয়ে ফেলুন এবং তারপরে মেরামতের পরে সেগুলিকে আবার ঢালাই করুন।

(4) যন্ত্রটিকে বিচ্ছিন্ন করার জন্য উপযুক্ত সাকশন কাপ (অগ্রভাগ) নির্বাচন করুন, সাকশন ডিভাইসের ভ্যাকুয়াম নেগেটিভ চাপ সাকশন পাইপ ডিভাইসের উচ্চতা সামঞ্জস্য করুন, ডিভাইসটির সাথে যোগাযোগ করতে সাকশন কাপের উপরের পৃষ্ঠটি নিচু করুন এবং চালু করুন ভ্যাকুয়াম পাম্প সুইচ।

（5） বিচ্ছিন্ন করার তাপমাত্রা বক্ররেখা সেট করার সময়, এটি লক্ষ করা উচিত যে ডিসঅ্যাসেম্বলি তাপমাত্রা বক্ররেখা অবশ্যই ডিভাইসের আকার, PCB এর বেধ এবং অন্যান্য নির্দিষ্ট শর্ত অনুযায়ী সেট করা উচিত। ঐতিহ্যগত SMD-এর সাথে তুলনা করে, BGA-এর বিচ্ছিন্নতা তাপমাত্রা প্রায় 150 ডিগ্রি বেশি।

(6) গরম করার শক্তি চালু করুন এবং গরম বাতাসের পরিমাণ সামঞ্জস্য করুন।

(7) যখন সোল্ডার সম্পূর্ণরূপে গলে যায়, ডিভাইসটি ভ্যাকুয়াম পাইপেট দ্বারা শোষিত হয়।

(8) গরম বাতাসের অগ্রভাগটি তুলুন, ভ্যাকুয়াম পাম্পের সুইচটি বন্ধ করুন এবং বিচ্ছিন্ন ডিভাইসটি ধরুন।

2. PCB প্যাডে অবশিষ্ট সোল্ডার সরান এবং এই এলাকা পরিষ্কার করুন

(1) পিসিবি প্যাডের অবশিষ্ট সোল্ডারকে সোল্ডারিং লোহা দিয়ে পরিষ্কার এবং সমতল করুন এবং পরিষ্কারের জন্য ঝালাইবিহীন বেণি বেল্ট এবং ফ্ল্যাট কোদাল আকৃতির সোল্ডারিং লোহার মাথা ব্যবহার করুন। অপারেশন চলাকালীন প্যাড এবং সোল্ডার মাস্কের ক্ষতি না করার দিকে মনোযোগ দিন।

(2) আইসোপ্রোপ্যানল বা ইথানলের মতো ক্লিনিং এজেন্ট দিয়ে ফ্লাক্সের অবশিষ্টাংশ পরিষ্কার করুন।

3. dehumidification চিকিত্সা

যেহেতু পিবিজিএ আর্দ্রতার প্রতি সংবেদনশীল, তাই সমাবেশের আগে ডিভাইসটি স্যাঁতসেঁতে হয়েছে কিনা তা পরীক্ষা করা প্রয়োজন এবং স্যাঁতসেঁতে ডিভাইসটিকে ডিহিউমিডিফাই করতে হবে।

(1) dehumidification চিকিত্সা পদ্ধতি এবং প্রয়োজনীয়তা:

আনপ্যাক করার পরে, প্যাকেজের সাথে সংযুক্ত আর্দ্রতা প্রদর্শন কার্ডটি পরীক্ষা করুন। যখন নির্দেশিত আর্দ্রতা 20 শতাংশের বেশি হয় (এটি 23 ডিগ্রি ± 5 ডিগ্রি হলে পড়ুন), এটি নির্দেশ করে যে ডিভাইসটি স্যাঁতসেঁতে হয়েছে এবং মাউন্ট করার আগে ডিভাইসটিকে ডিহিউমিডিফাই করতে হবে। ডিহিউমিডিফিকেশন একটি বৈদ্যুতিক ব্লাস্ট শুকানোর ওভেনে করা যেতে পারে এবং 125 ± ডিগ্রীতে 12-20ঘন্টা বেক করা যায়।

(2) dehumidification জন্য সতর্কতা:

(a) বেকিংয়ের জন্য ডিভাইসটিকে একটি উচ্চ-তাপমাত্রা প্রতিরোধী (150 ডিগ্রির বেশি) অ্যান্টিস্ট্যাটিক প্লাস্টিকের ট্রেতে স্ট্যাক করা উচিত।

(b) ওভেনটি ভালভাবে গ্রাউন্ড করা হবে, এবং অপারেটরের কব্জি ভাল গ্রাউন্ডিং সহ একটি অ্যান্টি-স্ট্যাটিক ব্রেসলেট দিয়ে সজ্জিত করা উচিত।

(1) Pulire e livellare la saldatura residua del pad PCB con saldatore e utilizzare la cinghia a treccia non saldata e la testa piatta del saldatore a forma di forcella per la pulizia. Prestare attenzione a non danneggiare il cuscinetto e la maschera di saldatura durante il funzionamento.

(2) pulire il residuo di flusso con un detergente come isopropanolo o etanolo.

3. Trattamento di deumidificazione

Poiché PBGA è সংবেদনশীল all'umidità, è necessario verificare se il dispositivo è smorzato prima del montaggio e deumidificare il dispositivo smorzato.

(1) মেটোডি ই রিকুইসিটি প্রতি il trattamento della deumidificazione:

Dopo il disimballaggio, controllare la scheda di visualizzazione dell'umidità allegata alla confezione. Quando l'umidità indicata è superiore al 20 শতাংশ (leggere quando è di 23 ডিগ্রি ± 5 ডিগ্রি), indica che il dispositivo è stato smorzato e che il dispositivo deve essere deumidificato prima del montaggio. একটি 125 ± ডিগ্রী প্রতি 12-20 আকরিক প্রতি আন ফরনো ইলেট্রিকো পার অ্যাসিইগাতুরা ই কোটাতে লা ডিউমিডিফিক্যাজিওন পুও এসসেরে এসগুইটা।

(2) precauzioni per la deumidificazione:

ক) প্লাস্টিক অ্যান্টিস্ট্যাটিকা প্রতিরোধক সর্বোত্তম তাপমাত্রা (উচ্চতর একটি 150 ডিগ্রী) প্রতি লা কোটুরাতে ইম্পিলাটো ডিপোজিটিভ ডেভ এসেসের ইম্পিলাটো।

(b) il forno deve essere ben collegato a terra e il polso dell'operatore deve essere dotato di un braccialetto antistatico con una buona messa a terra
