আইআর প্রিহিটিং বিজিএ আইসি চিপস রিমুভ মেশিন
1. সোল্ডারিং বা ডিসোল্ডারিংয়ের জন্য উপরের/নীচের গরম-বাতাস।2। মনিটর স্ক্রিন 15" 1080P.3। স্বয়ংক্রিয় অ্যালার্ম 5~10 সেকেন্ড ডিসোল্ডারিং এর আগে 4 ওভার হয়ে যাবে। চৌম্বক অগ্রভাগ যা ইনস্টল বা আনইনস্টল করা খুব সুবিধাজনক
বিবরণ
BGA রিওয়ার্ক স্টেশন DH-A2 এর জন্য অপারেশন গাইড
DH-A2 অপটিক্যাল অ্যালাইনমেন্ট, স্বয়ংক্রিয়ভাবে সোল্ডার, ডিসোল্ডার, পিক আপ এবং প্রতিস্থাপন সহ সেই মেশিনগুলির মধ্যে একটি সাশ্রয়ী মডেল।

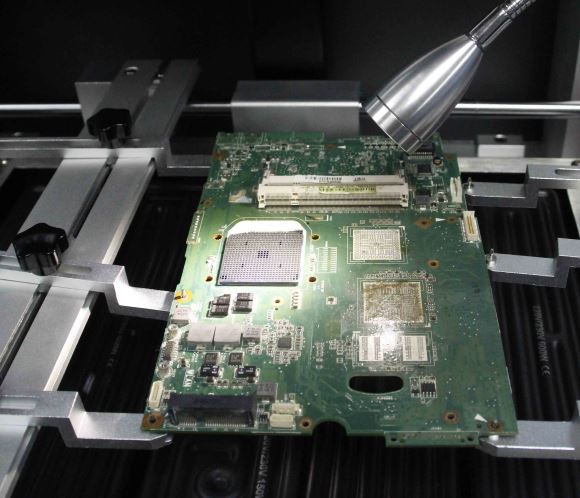

ইউনিভার্সাল ফিক্সচারগুলি PCBA-এর যেকোনো আকৃতির জন্য ব্যবহার করা হয়, লেজার পয়েন্ট দ্রুত একটি PCB কে সঠিক অবস্থানে রাখতে সাহায্য করতে পারে, চলমান ওয়ার্কবেঞ্চ পিসিবি বাম দিকে বা ডানদিকের জন্য সুবিধাজনক।
1. আইআর প্রিহিটিং বিজিএ আইসি চিপ মেশিন অপসারণের প্রয়োগ
সোল্ডার করতে, রিবল করতে, বিভিন্ন ধরণের চিপগুলি ডিসোল্ডার করতে:
BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED চিপস এবং আরও অনেক কিছু।
2. আইআর প্রিহিটিং বিজিএ আইসি চিপ মেশিন রিমুভ করার পণ্যের বৈশিষ্ট্য
* স্থিতিশীল এবং দীর্ঘ জীবনকাল (ব্যবহার করে 15 বছরের জন্য ডিজাইন করা হয়েছে)
* উচ্চ সফল হার সহ বিভিন্ন মাদারবোর্ড মেরামত করতে পারে
* কঠোরভাবে গরম এবং শীতল তাপমাত্রা নিয়ন্ত্রণ
* অপটিক্যাল অ্যালাইনমেন্ট সিস্টেম: 0.01 মিমি এর মধ্যে সঠিকভাবে মাউন্ট করা
* অপারেশন করা সহজ। যে কেউ 30 মিনিটের মধ্যে এটি ব্যবহার করতে শিখতে পারে। কোন বিশেষ দক্ষতার প্রয়োজন নেই।
3. এর স্পেসিফিকেশনআইআর প্রিহিটিং বিজিএ আইসি চিপস মেশিন সরিয়ে দেয়
| পাওয়ার সাপ্লাই | 110~240V 50/60Hz |
| পাওয়ার হার | 5400W |
| অটো লেভেল | সোল্ডার, ডিসোল্ডার, পিক আপ এবং প্রতিস্থাপন, ইত্যাদি |
| অপটিক্যাল সিসিডি | একটি চিপ ফিডার সঙ্গে স্বয়ংক্রিয় |
| চলমান নিয়ন্ত্রণ | PLC (মিতসুবিশি) |
| চিপ ব্যবধান | 0.15 মিমি |
| টাচস্ক্রিন | বক্ররেখা প্রদর্শিত, সময় এবং তাপমাত্রা সেটিং |
| PCBA আকার উপলব্ধ | 22*22~400*420mm |
| চিপের আকার | 1*1~80*80mm |
| ওজন | প্রায় 74 কেজি |
4. এর বিবরণআইআর প্রিহিটিং বিজিএ আইসি চিপস মেশিন সরিয়ে দেয়
1. টপ হট-এয়ার এবং একটি ভ্যাকুয়াম সাকার একসাথে ইনস্টল করা হয়েছে, যা সারিবদ্ধ করার জন্য সুবিধাজনকভাবে একটি চিপ/কম্পোনেন্ট তুলে নিচ্ছে।
2. একটি মনিটরের স্ক্রিনে চিত্রিত একটি চিপ বনাম মাদারবোর্ডে সেই বিন্দুগুলির জন্য একটি বিভক্ত দৃষ্টি সহ অপটিক্যাল সিসিডি৷
3. একটি চিপের (BGA, IC, POP এবং SMT, ইত্যাদি) জন্য ডিসপ্লে স্ক্রীন বনাম এর মিলিত মাদারবোর্ডের বিন্দুগুলি সোল্ডারিংয়ের আগে সারিবদ্ধ।
4. 3টি হিটিং জোন, আপার হট-এয়ার, লোয়ার হট-এয়ার এবং আইআর প্রিহিটিং জোন, যা ছোট থেকে আইফোন মাদারবোর্ডের জন্য ব্যবহার করা যেতে পারে, এছাড়াও, কম্পিউটার এন টিভি মেইনবোর্ড ইত্যাদি পর্যন্ত।
5. ইস্পাত-জাল দ্বারা আচ্ছাদিত IR প্রিহিটিং জোন, যা গরম করার উপাদানগুলিকে সমানভাবে এবং নিরাপদ করে তোলে।
6. সময় এবং তাপমাত্রা নির্ধারণের জন্য অপারেশন ইন্টারফেস, তাপমাত্রা প্রোফাইলগুলি 50,000 গোষ্ঠীর মতো সংরক্ষণ করা যেতে পারে।
5. কেন আমাদের স্বয়ংক্রিয় SMD SMT LED BGA রিওয়ার্ক স্টেশন বেছে নিন?
6. বিজিএ রিওয়ার্ক সিস্টেম কম্পিউটার মেরামত মেশিনের সার্টিফিকেট
UL, E-MARK, CCC, FCC, CE ROHS সার্টিফিকেট। ইতিমধ্যে, মান ব্যবস্থার উন্নতি এবং নিখুঁত করতে, ডিংহুয়া আইএসও, জিএমপি, এফসিসিএ, সি-টিপিএটি অন-সাইট অডিট সার্টিফিকেশন পাস করেছে।
7. স্বয়ংক্রিয় BGA রিওয়ার্ক রিবলিং মেশিনের প্যাকিং ও চালান
8. বিজিএ রিওয়ার্ক স্টেশনের জন্য চালান
DHL, TNT, FEDEX, SF, সমুদ্র পরিবহন এবং অন্যান্য বিশেষ লাইন, ইত্যাদি. আপনি যদি অন্য শিপিং শব্দ চান, দয়া করে আমাদের বলুন। আমরা আপনাকে সমর্থন করব।
9. অর্থপ্রদানের শর্তাবলী
ব্যাঙ্ক ট্রান্সফার, ওয়েস্টার্ন ইউনিয়ন, ক্রেডিট কার্ড৷ আপনার যদি অন্য সহায়তার প্রয়োজন হয় তাহলে দয়া করে আমাদের বলুন৷
10. একটি জন্য প্রাসঙ্গিক জ্ঞানস্বয়ংক্রিয় রিবলিং ইনফ্রারেড বিজিএ মেরামতের মেশিন
একটি বিজিএ রিওয়ার্ক স্টেশন ব্যবহার করাকে মোটামুটিভাবে তিনটি ধাপে ভাগ করা যায়: ডিসোল্ডারিং, প্লেসমেন্ট এবং সোল্ডারিং। নীচে, আমরা উদাহরণ হিসাবে বিজিএ রিওয়ার্ক স্টেশন DH-A2 নিই:
ডিসোল্ডারিং:
1, মেরামতের জন্য প্রস্তুতি:BGA চিপ মেরামত করার জন্য ব্যবহার করা বায়ু অগ্রভাগ নির্ধারণ করুন। গ্রাহকের দ্বারা সীসাযুক্ত বা সীসা-মুক্ত সোল্ডার ব্যবহার করা হয় কিনা সে অনুসারে পুনরায় কাজের তাপমাত্রা সেট করা হয়, কারণ সীসাযুক্ত সোল্ডার বলের গলনাঙ্ক সাধারণত 183 ডিগ্রি হয়, যেখানে সীসা-মুক্ত সোল্ডার বলের গলনাঙ্ক প্রায় 217 ডিগ্রি। বিজিএ রিওয়ার্ক প্ল্যাটফর্মে পিসিবি মাদারবোর্ডটি ঠিক করুন এবং বিজিএ চিপের কেন্দ্রে লাল লেজারের স্থানটি সারিবদ্ধ করুন। সঠিক বসানো উচ্চতা নির্ধারণ করতে বসানো মাথা নিচু করুন।
2, ডিসোল্ডারিং তাপমাত্রা সেট করুন:তাপমাত্রা সেটিং সংরক্ষণ করুন যাতে এটি ভবিষ্যতে মেরামতের জন্য প্রত্যাহার করা যেতে পারে। সাধারণভাবে, ডিসোল্ডারিং এবং সোল্ডারিংয়ের জন্য তাপমাত্রা একই মান সেট করা যেতে পারে।
3, ডিসোল্ডারিং শুরু করুন:টাচ স্ক্রিন ইন্টারফেসে বিচ্ছিন্নকরণ মোডে স্যুইচ করুন এবং মেরামত বোতামে ক্লিক করুন। বিজিএ চিপ গরম করার জন্য হিটিং হেড স্বয়ংক্রিয়ভাবে কম হবে।
4, সমাপ্তি:তাপমাত্রা চক্র শেষ হওয়ার পাঁচ সেকেন্ড আগে, মেশিনটি একটি অ্যালার্ম বাজবে। একবার তাপমাত্রা বক্ররেখা সম্পন্ন হলে, অগ্রভাগ স্বয়ংক্রিয়ভাবে বিজিএ চিপটি তুলে নেবে এবং প্লেসমেন্ট হেড বিজিএকে প্রাথমিক অবস্থানে নিয়ে যাবে। অপারেটর তারপর উপাদান বাক্সে BGA চিপ সংযোগ করতে পারেন. ডিসোল্ডারিং এখন সম্পূর্ণ।
বসানো এবং সোল্ডারিং:
1, প্লেসমেন্ট প্রস্তুতি:প্যাড থেকে টিন অপসারণ সম্পূর্ণ হওয়ার পরে, একটি নতুন BGA চিপ বা একটি রিবলড BGA চিপ ব্যবহার করুন। PCB মাদারবোর্ড ঠিক করুন এবং প্যাডে বিজিএকে মোটামুটি অবস্থান করুন।
2, বসানো শুরু করুন:প্লেসমেন্ট মোডে স্যুইচ করুন, স্টার্ট বোতামে ক্লিক করুন এবং প্লেসমেন্ট হেড নিচে চলে যাবে। অগ্রভাগ স্বয়ংক্রিয়ভাবে বিজিএ চিপটি তুলে নেবে এবং এটিকে প্রাথমিক অবস্থানে নিয়ে যাবে।
3, অপটিক্যাল প্রান্তিককরণ:অপটিক্যাল অ্যালাইনমেন্ট লেন্স খুলুন, মাইক্রোমিটার সামঞ্জস্য করুন এবং X এবং Y অক্ষে PCB সারিবদ্ধ করুন। R কোণের সাথে BGA কোণ সামঞ্জস্য করুন। বিজিএ-তে সোল্ডার বল (নীল রঙে প্রদর্শিত) এবং প্যাডে সোল্ডার জয়েন্টগুলি (হলুদে প্রদর্শিত) ডিসপ্লেতে বিভিন্ন রঙে দেখা যায়। সামঞ্জস্য করার পরে যাতে সোল্ডার বল এবং জয়েন্টগুলি সম্পূর্ণরূপে ওভারল্যাপ হয়, টাচ স্ক্রিনে "অ্যালাইনমেন্ট কমপ্লিট" বোতামে ক্লিক করুন।
4, সমাপ্তি:প্লেসমেন্ট হেড স্বয়ংক্রিয়ভাবে নিচে নামবে, প্যাডে BGA রাখবে এবং ভ্যাকুয়াম বন্ধ করে দেবে। মাথাটি তখন 2-3মিমি বৃদ্ধি পাবে এবং গরম করা শুরু করবে৷ একবার তাপমাত্রা বক্ররেখা সম্পন্ন হলে, গরম করার মাথাটি প্রাথমিক অবস্থানে উঠবে। সোল্ডারিং সম্পূর্ণ।
সোল্ডারিং:
এই ফাংশনটি BGA গুলির জন্য ব্যবহৃত হয় যেগুলি নিম্ন তাপমাত্রার কারণে খারাপভাবে সোল্ডার হয় এবং পুনরায় গরম করার প্রয়োজন হয়।
1, প্রস্তুতি:রিওয়ার্ক প্ল্যাটফর্মে PCB বোর্ডটি ঠিক করুন এবং BGA চিপের কেন্দ্রে লেজারের লাল বিন্দুটি রাখুন।
2, সোল্ডারিং শুরু করুন:তাপমাত্রা সেট করুন, ওয়েল্ডিং মোডে স্যুইচ করুন এবং শুরুতে ক্লিক করুন। গরম করার মাথা স্বয়ংক্রিয়ভাবে কম হবে। বিজিএ চিপের সাথে যোগাযোগ করার পরে, এটি 2-3মিমি বৃদ্ধি পাবে এবং তারপর গরম করা শুরু করবে৷
3, সমাপ্তি:তাপমাত্রা বক্ররেখা সম্পন্ন হওয়ার পরে, গরম করার মাথা স্বয়ংক্রিয়ভাবে প্রাথমিক অবস্থানে উঠবে। সোল্ডারিং এখন সম্পূর্ণ।
