3 হিটিং জোন টাচ স্ক্রীন বিজিএ রিবলিং স্টেশন

3 হিটিং জোন টাচ স্ক্রীন BGA রিবলিং স্টেশন

বিজিএ রিওয়ার্ক স্টেশনের উদ্দেশ্য হল ল্যাপটপ, এক্সবক্স 360, কম্পিউটার মাদারবোর্ড, PS3 এবং আরও অনেক কিছুর মতো ডিভাইসে বিজিএ চিপগুলিকে ডিসোল্ডার, মাউন্ট করা এবং সোল্ডার করা।

DH-5830 বিশ্বব্যাপী একটি অত্যন্ত জনপ্রিয় মেশিন, যা এর মার্জিত চেহারা, সাশ্রয়ী মূল্যের এবং সাধারণ ব্যবহারকারী ইন্টারফেসের জন্য পরিচিত। এটি বিশেষ করে ব্যক্তিগত মেরামতের দোকান, আঞ্চলিক পরিবেশক এবং অপেশাদারদের দ্বারা পছন্দ করা হয়।

বিজিএ রিওয়ার্ক স্টেশনগুলি সাধারণত দুটি মডেলে আসে:

1. মৌলিক মডেল (ম্যানুয়াল)

এই মডেলটিতে গরম বাতাস এবং ইনফ্রারেড হিটার রয়েছে, যার হয় 2 বা 3টি হিটিং জোন। এটিতে উপরের এবং নীচের গরম এয়ার হিটার (কিছু মডেলের নীচের গরম এয়ার হিটার নাও থাকতে পারে) এবং একটি তৃতীয় ইনফ্রারেড হিটার রয়েছে।

2.হাই-এন্ড মডেল (স্বয়ংক্রিয়)

এই মডেলটিতে একটি অপটিক্যাল অ্যালাইনমেন্ট ভিশন সিস্টেম (অপটিক্যাল সিসিডি ক্যামেরা এবং মনিটর স্ক্রিন) রয়েছে, যা সমস্ত BGA চিপ পয়েন্টের স্পষ্ট পর্যবেক্ষণের অনুমতি দেয়। সিস্টেমটি মনিটরের স্ক্রিনে মাদারবোর্ডের সাথে বিজিএ চিপের সুনির্দিষ্ট সারিবদ্ধতা নিশ্চিত করে, সঠিক সোল্ডারিং সহজতর করে।



3টি হিটিং জোনের টাচ স্ক্রীন বিজিএ রিবলিং স্টেশনের পণ্যের প্যারামিটার



মোট শক্তি	4800W
শীর্ষ হিটার	800W
নিচের হিটার	2য় 1200W, 3য় IR হিটার 2800W
শক্তি	110~240V±10％50/60Hz
লাইটিং	তাইওয়ান কাজ আলো নেতৃত্বে, কোন কোণ সমন্বয়.
অপারেশন মোড	এইচডি টাচ স্ক্রিন, বুদ্ধিমান কথোপকথন ইন্টারফেস, ডিজিটাল সিস্টেম সেটিং
স্টোরেজ	50000 গ্রুপ
শীর্ষ হিটার আন্দোলন	ডান/বাম, সামনে/পেছনে, অবাধে ঘোরান।
পজিশনিং	ইন্টেলিজেন্ট পজিশনিং, পিসিবিকে "5 পয়েন্ট সমর্থন" সহ X, Y দিক থেকে সামঞ্জস্য করা যেতে পারে + ভি-গ্রুভ পিসিবি বন্ধনী + সর্বজনীন ফিক্সচার।
পাওয়ার সুইচ	এয়ার সুইচ (যা মেশিন এবং মানুষকে সুরক্ষিত করতে পারে)
তাপমাত্রা নিয়ন্ত্রণ	K সেন্সর, বন্ধ লুপ
টেম্প নির্ভুলতা	±2 ডিগ্রী
পিসিবি আকার	সর্বোচ্চ 390×410 মিমি সর্বনিম্ন 22×22 মিমি
বিজিএ চিপ	2x2 - 80x80 মিমি
ন্যূনতম চিপ ব্যবধান	0.15 মিমি
বাহ্যিক মেজাজ সেন্সর	1 পিসি
মাত্রা	570*610*570 মিমি
নেট ওজন	33 কেজি



3টি হিটিং জোনের টাচ স্ক্রীন বিজিএ রিবলিং স্টেশনের পণ্যের বিবরণ



উপরের মাথার জন্য দুই জোড়া নব সরানো, সহায়ক এবং সহজে। সামনে উপরের মাথার জন্য গাঁটের জোড়া উপরে উঠে গেছে বা

সোল্ডারিং বা ডিসোল্ডারিং করার সময় নিচে, উপরের মাথার জন্য উপরের জন্য পিছনের জোড়া পিছন দিকে বা সামনে সরে যায়

ঝাল একটি সঠিক অবস্থানের জন্য.







"7" শব্দের আকৃতি, যা উপরের মাথাকে বাম দিকে/ডানদিকে বা স্থির হতে দিতে পারে।





বড় IR প্রিহিটিং এরিয়া (370*420mm পর্যন্ত), PCB এর বেশিরভাগই এটি দ্বারা প্রিহিট করা যায়, যেমন, কম্পিউটার,

টপ সেট বক্স এবং আইপ্যাড ইত্যাদি। প্রায় 2800W পাওয়ার, 110~240V এর জন্য উপযুক্ত।



বিজিএ রিওয়ার্ক স্টেশনের অপারেশন ইন্টারফেস, সহজ এবং সহজে অপারেশন, একটি এলইডি লাইট সুইচ, একটি থার্মোকল পোর্ট এবং একটি "স্টার্ট", ​​যখন সমস্ত প্যারামিটার টাচ স্ক্রিনে সেট করা থাকে, সোল্ডারিং বা ডিসোল্ডারিং শুরু করতে "srart" এ ক্লিক করুন৷



আমাদের কারখানা সম্পর্কে

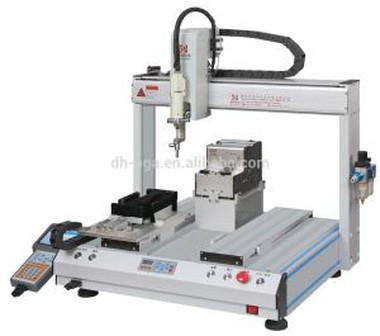

বিজিএ রিওয়ার্ক স্টেশন, অটো স্ক্রু লকিং মেশিন এবং অটো সোল্ডারিং স্টেশন উত্পাদনের জন্য আমাদের কারখানা,

3000 বর্গ মিটারেরও বেশি দখল করে, এবং প্রসারণ চালিয়ে যান।







বিজিএ রিওয়ার্ক স্টেশনের জন্য ওয়ার্কশপের অংশ, অটো স্ক্রু লকিং ম্যানুফ্যাকচারিং





বিজিএ রিওয়ার্ক স্টেশন উত্পাদনের খুচরা যন্ত্রাংশের জন্য সিএনসি মেশিনিং ওয়ার্কশপ



আমাদের অফিস



3টি হিটিং জোন টাচ স্ক্রীন বিজিএ রিবলিং স্টেশনের জন্য ডেলিভারি এবং শিপিং পরিষেবা

অর্ডারকৃত মেশিনের বিশদটি উত্পাদন করার আগে গ্রাহকদের সাথে নিশ্চিত করা হবে। ব্যক্তিগত ব্যবহারের জন্য কিছু আনুষাঙ্গিক প্রয়োজন হতে পারে (শেষ-ব্যবহারকারী), এবং আমরা ডেলিভারির আগে গ্রাহকদের সেগুলি সম্পর্কে অবহিত করব।

আমরা সমস্ত গ্রাহকদের জন্য বিনামূল্যে প্রশিক্ষণ অফার করি, তারা ডিস্ট্রিবিউটর, রিসেলার, শেষ-ব্যবহারকারী, বা বিক্রয়োত্তর পরিষেবার প্রয়োজন হোক না কেন।

3টি হিটিং জোন টাচ স্ক্রিন BGA রিবলিং স্টেশনের জন্য প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্নঃ কতজন প্রকৌশলী বিজিএ রিওয়ার্ক স্টেশনের গবেষণা ও উন্নয়নে জড়িত?

A:বিজিএ রিওয়ার্ক স্টেশনে 10 জন প্রকৌশলী নিবেদিত। যাইহোক, আমাদের অন্যান্য প্রকৌশলীও আছে যারা মেশিনে কাজ করছে যেমন স্বয়ংক্রিয় স্ক্রু লকিং মেশিন এবং অটো সোল্ডারিং স্টেশন।

প্রশ্ন: আপনার ওয়ারেন্টি সময়কাল কি?

A:শেষ ব্যবহারকারীদের জন্য, ওয়ারেন্টি সময়কাল 1 বছর। পরিবেশকদের জন্য, এটি 2 বছর। যাইহোক, আপনি যেই হোন না কেন, এই হিটারগুলি এখন 3- বছরের ওয়ারেন্টি সহ আসে৷

প্রশ্ন: আমি কোন এক্সপ্রেস ডেলিভারি পরিষেবাগুলি বেছে নিতে পারি?

A:আপনি DHL, TNT, FedEx, SF এক্সপ্রেস এবং সবচেয়ে বিশেষ ডেলিভারি লাইন থেকে বেছে নিতে পারেন।

প্রশ্নঃ কোন দেশে আপনি এখনো বিক্রি করেন না?

A:আমরা ফিজি, ব্রুনাই এবং মরিশাসের মতো আপনার পরিচিত নাও হতে পারে এমন সব দেশে বিক্রি করি।

বিজিএ রিওয়ার্ক স্টেশন সম্পর্কে জানুন:

(বিজিএ প্যাকেজিং প্রযুক্তি)

BGA (বল গ্রিড অ্যারে) হল একটি বল-আকৃতির পিন গ্রিড অ্যারে প্যাকেজিং প্রযুক্তি, একটি উচ্চ-ঘনত্বের পৃষ্ঠ মাউন্ট প্যাকেজিং প্রযুক্তি। পিনগুলি গোলাকার এবং প্যাকেজের নীচে একটি গ্রিডের মতো প্যাটার্নে সাজানো, তাই নাম "বল গ্রিড অ্যারে।" এই প্রযুক্তিটি সাধারণত মাদারবোর্ড কন্ট্রোল চিপসেটের জন্য ব্যবহৃত হয় এবং উপাদানটি সাধারণত সিরামিক হয়।

বিজিএ-এনক্যাপসুলেটেড মেমরির সাহায্যে মেমরির আকার পরিবর্তন না করেই মেমরির ক্ষমতা দুই থেকে তিন গুণ বাড়ানো যায়। টিএসওপি (থিন স্মল আউটলাইন প্যাকেজ) এর তুলনায়, বিজিএ-এর একটি ছোট আকার, ভাল তাপ অপচয় কর্মক্ষমতা এবং উচ্চতর বৈদ্যুতিক কর্মক্ষমতা রয়েছে। BGA প্যাকেজিং প্রযুক্তি প্রতি বর্গ ইঞ্চি স্টোরেজ ক্ষমতা ব্যাপকভাবে বৃদ্ধি করেছে। বিজিএ প্রযুক্তি ব্যবহার করে মেমরি পণ্যগুলি TSOP-এর মতো একই ক্ষমতা প্রদান করে কিন্তু আকারের মাত্র এক-তৃতীয়াংশ।

ঐতিহ্যগত TSOP প্যাকেজিং পদ্ধতির সাথে তুলনা করে, BGA প্যাকেজিং পদ্ধতি দ্রুত এবং আরো কার্যকর তাপ অপচয় প্রদান করে।

1990-এর দশকে প্রযুক্তির অগ্রগতির সাথে, চিপ একীকরণের মাত্রা বৃদ্ধি পায়, যার ফলে আরও I/O পিন এবং উচ্চ শক্তি খরচ হয়। ফলস্বরূপ, ইন্টিগ্রেটেড সার্কিট প্যাকেজিংয়ের প্রয়োজনীয়তাগুলি আরও কঠোর হয়ে উঠেছে। এই চাহিদাগুলি পূরণ করার জন্য, বিজিএ প্যাকেজিং উত্পাদনে প্রয়োগ করা শুরু হয়েছিল। BGA মানে "বল গ্রিড অ্যারে," এই ধরনের প্যাকেজিং প্রযুক্তির উল্লেখ করে।
